Gutachten 366-0169-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50033
ANLAGE: 8 SUZUKI Radtyp: AST7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2015
__________________________________________________________________________________________________________________

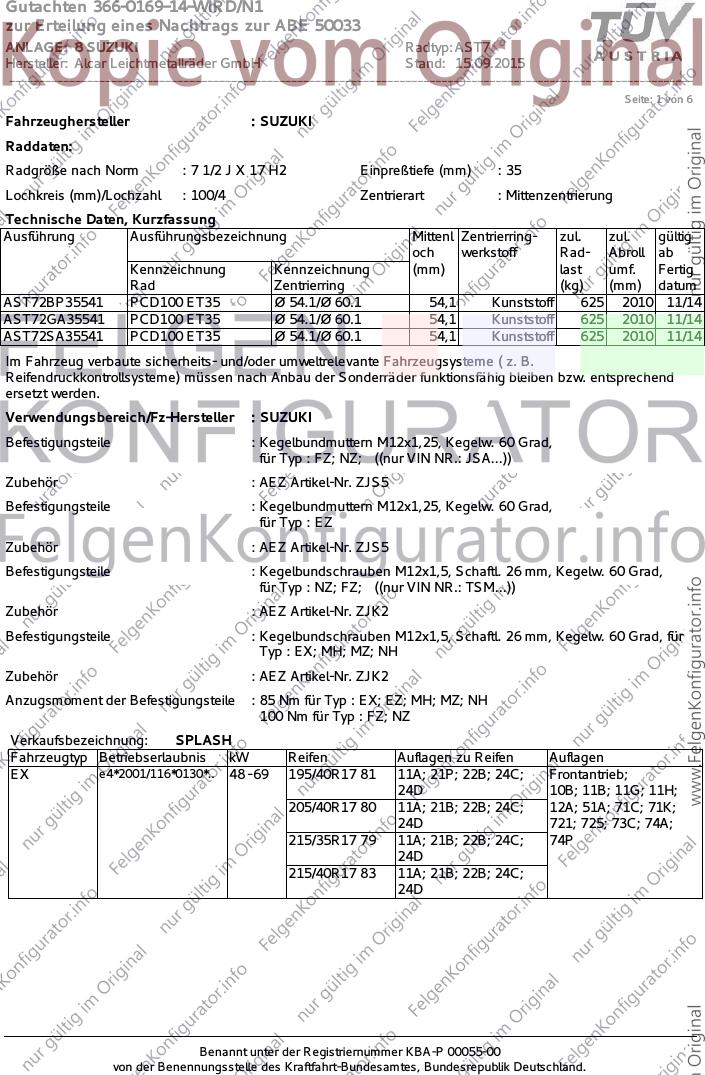

Seite: 1 von 6
Fahrzeughersteller : SUZUKI
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
AST72BP35541 PCD100 ET35 Ø 54.1/Ø 60.1 54,1 Kunststoff 625 2010 11/14
AST72GA35541 PCD100 ET35 Ø 54.1/Ø 60.1 54,1 Kunststoff 625 2010 11/14
AST72SA35541 PCD100 ET35 Ø 54.1/Ø 60.1 54,1 Kunststoff 625 2010 11/14
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : FZ; NZ; ((nur VIN NR.: JSA...))
Zubehör : AEZ Artikel-Nr. ZJS5
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : EZ
Zubehör : AEZ Artikel-Nr. ZJS5
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : NZ; FZ; ((nur VIN NR.: TSM...))
Zubehör : AEZ Artikel-Nr. ZJK2
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad, für
Typ : EX; MH; MZ; NH
Zubehör : AEZ Artikel-Nr. ZJK2
Anzugsmoment der Befestigungsteile : 85 Nm für Typ : EX; EZ; MH; MZ; NH
100 Nm für Typ : FZ; NZ
Verkaufsbezeichnung: SPLASH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EX e4*2001/116*0130*.. 48 - 69 195/40R17 81 11A; 21P; 22B; 24C; Frontantrieb;
24D 10B; 11B; 11G; 11H;
205/40R17 80 11A; 21B; 22B; 24C; 12A; 51A; 71C; 71K;
24D 721; 725; 73C; 74A;
215/35R17 79 11A; 21B; 22B; 24C; 74P
24D
215/40R17 83 11A; 21B; 22B; 24C;
24D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50033
ANLAGE: 8 SUZUKI Radtyp: AST7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2015
__________________________________________________________________________________________________________________

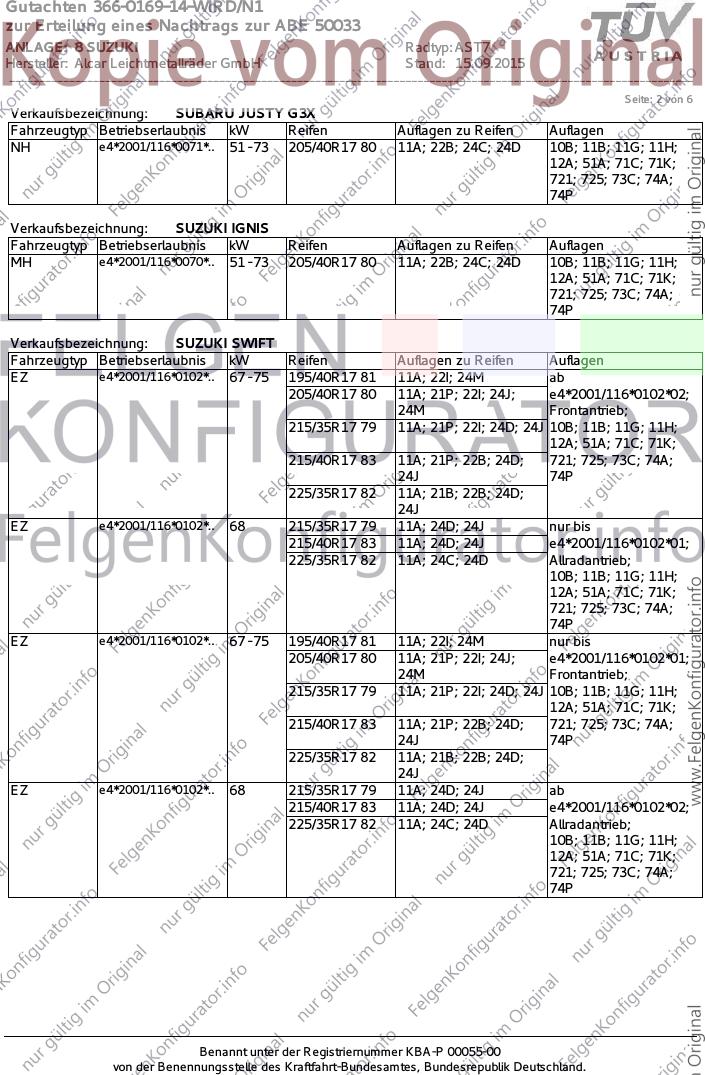

Seite: 2 von 6
Verkaufsbezeichnung: SUBARU JUSTY G3X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e4*2001/116*0071*.. 51 - 73 205/40R17 80 11A; 22B; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: SUZUKI IGNIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MH e4*2001/116*0070*.. 51 - 73 205/40R17 80 11A; 22B; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EZ e4*2001/116*0102*.. 67 - 75 195/40R17 81 11A; 22I; 24M ab
205/40R17 80 11A; 21P; 22I; 24J; e4*2001/116*0102*02;
24M Frontantrieb;
215/35R17 79 11A; 21P; 22I; 24D; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
215/40R17 83 11A; 21P; 22B; 24D; 721; 725; 73C; 74A;
24J 74P
225/35R17 82 11A; 21B; 22B; 24D;
24J
EZ e4*2001/116*0102*.. 68 215/35R17 79 11A; 24D; 24J nur bis
215/40R17 83 11A; 24D; 24J e4*2001/116*0102*01;
225/35R17 82 11A; 24C; 24D Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
EZ e4*2001/116*0102*.. 67 - 75 195/40R17 81 11A; 22I; 24M nur bis
205/40R17 80 11A; 21P; 22I; 24J; e4*2001/116*0102*01;
24M Frontantrieb;
215/35R17 79 11A; 21P; 22I; 24D; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
215/40R17 83 11A; 21P; 22B; 24D; 721; 725; 73C; 74A;
24J 74P
225/35R17 82 11A; 21B; 22B; 24D;
24J
EZ e4*2001/116*0102*.. 68 215/35R17 79 11A; 24D; 24J ab
215/40R17 83 11A; 24D; 24J e4*2001/116*0102*02;
225/35R17 82 11A; 24C; 24D Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50033
ANLAGE: 8 SUZUKI Radtyp: AST7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2015
__________________________________________________________________________________________________________________

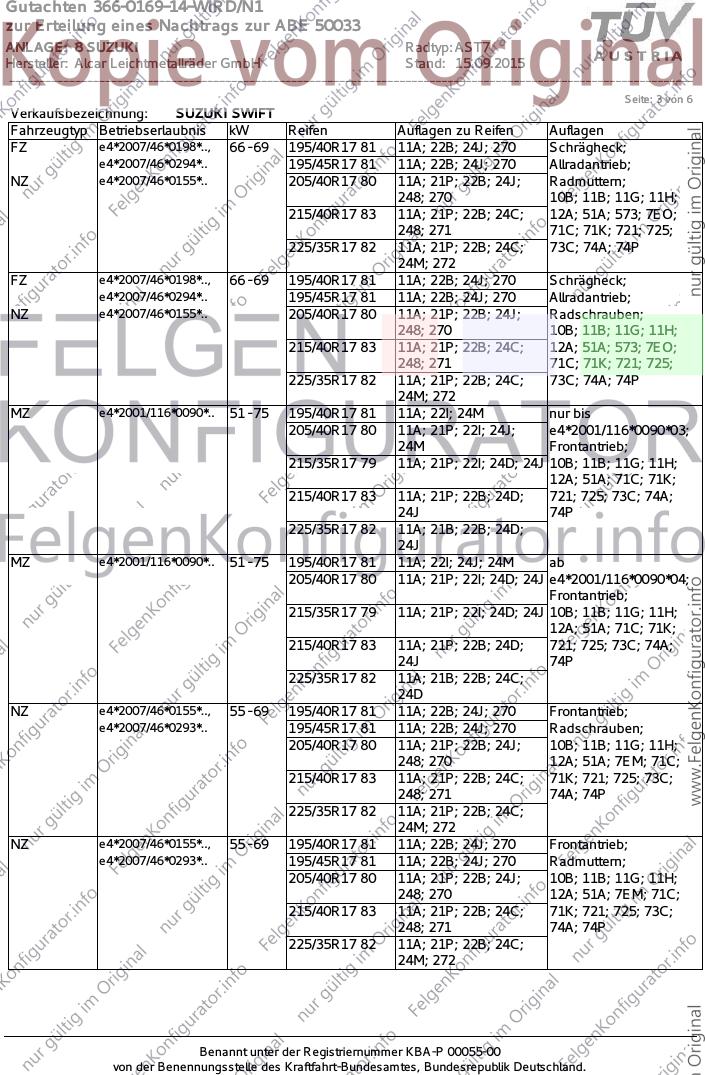

Seite: 3 von 6
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FZ e4*2007/46*0198*.., 66 - 69 195/40R17 81 11A; 22B; 24J; 270 Schrägheck;
e4*2007/46*0294*.. 195/45R17 81 11A; 22B; 24J; 270 Allradantrieb;
NZ e4*2007/46*0155*.. 205/40R17 80 11A; 21P; 22B; 24J; Radmuttern;
248; 270 10B; 11B; 11G; 11H;
215/40R17 83 11A; 21P; 22B; 24C; 12A; 51A; 573; 7EO;
248; 271 71C; 71K; 721; 725;
225/35R17 82 11A; 21P; 22B; 24C; 73C; 74A; 74P
24M; 272
FZ e4*2007/46*0198*.., 66 - 69 195/40R17 81 11A; 22B; 24J; 270 Schrägheck;
e4*2007/46*0294*.. 195/45R17 81 11A; 22B; 24J; 270 Allradantrieb;
NZ e4*2007/46*0155*.. 205/40R17 80 11A; 21P; 22B; 24J; Radschrauben;
248; 270 10B; 11B; 11G; 11H;
215/40R17 83 11A; 21P; 22B; 24C; 12A; 51A; 573; 7EO;
248; 271 71C; 71K; 721; 725;
225/35R17 82 11A; 21P; 22B; 24C; 73C; 74A; 74P
24M; 272
MZ e4*2001/116*0090*.. 51 - 75 195/40R17 81 11A; 22I; 24M nur bis
205/40R17 80 11A; 21P; 22I; 24J; e4*2001/116*0090*03;
24M Frontantrieb;
215/35R17 79 11A; 21P; 22I; 24D; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
215/40R17 83 11A; 21P; 22B; 24D; 721; 725; 73C; 74A;
24J 74P
225/35R17 82 11A; 21B; 22B; 24D;
24J
MZ e4*2001/116*0090*.. 51 - 75 195/40R17 81 11A; 22I; 24J; 24M ab
205/40R17 80 11A; 21P; 22I; 24D; 24J e4*2001/116*0090*04;
Frontantrieb;
215/35R17 79 11A; 21P; 22I; 24D; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
215/40R17 83 11A; 21P; 22B; 24D; 721; 725; 73C; 74A;
24J 74P
225/35R17 82 11A; 21B; 22B; 24C;
24D
NZ e4*2007/46*0155*.., 55 - 69 195/40R17 81 11A; 22B; 24J; 270 Frontantrieb;
e4*2007/46*0293*.. 195/45R17 81 11A; 22B; 24J; 270 Radschrauben;
205/40R17 80 11A; 21P; 22B; 24J; 10B; 11B; 11G; 11H;
248; 270 12A; 51A; 7EM; 71C;
215/40R17 83 11A; 21P; 22B; 24C; 71K; 721; 725; 73C;
248; 271 74A; 74P
225/35R17 82 11A; 21P; 22B; 24C;
24M; 272
NZ e4*2007/46*0155*.., 55 - 69 195/40R17 81 11A; 22B; 24J; 270 Frontantrieb;
e4*2007/46*0293*.. 195/45R17 81 11A; 22B; 24J; 270 Radmuttern;
205/40R17 80 11A; 21P; 22B; 24J; 10B; 11B; 11G; 11H;
248; 270 12A; 51A; 7EM; 71C;
215/40R17 83 11A; 21P; 22B; 24C; 71K; 721; 725; 73C;
248; 271 74A; 74P
225/35R17 82 11A; 21P; 22B; 24C;
24M; 272
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50033
ANLAGE: 8 SUZUKI Radtyp: AST7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2015
__________________________________________________________________________________________________________________

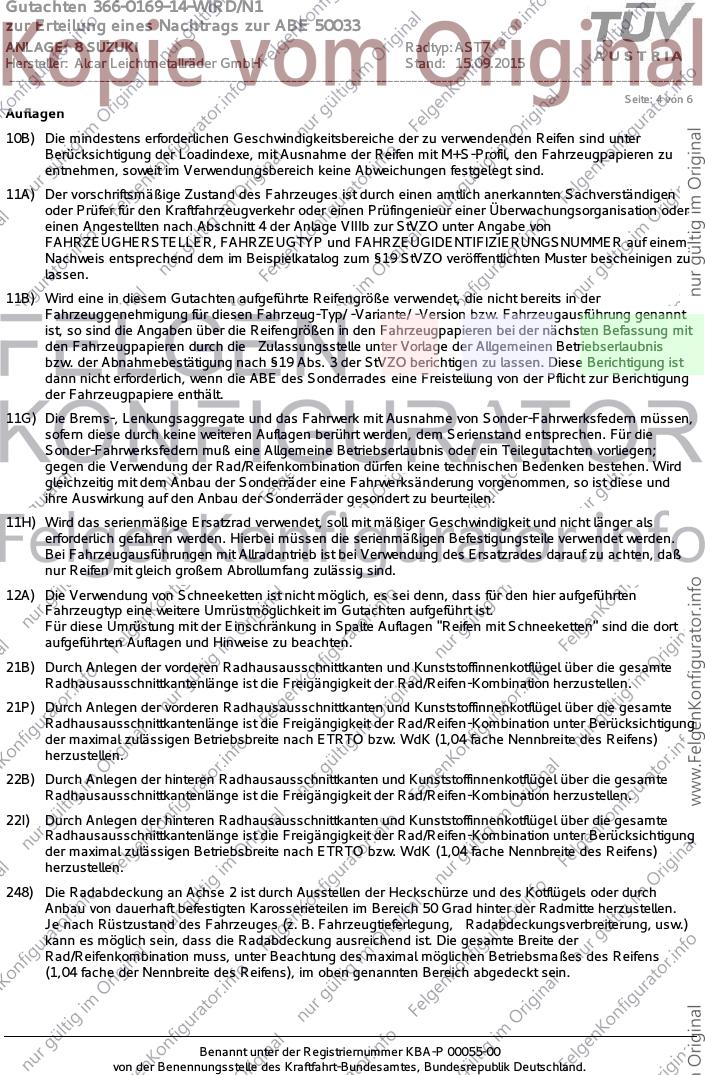

Seite: 4 von 6
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50033
ANLAGE: 8 SUZUKI Radtyp: AST7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2015
__________________________________________________________________________________________________________________

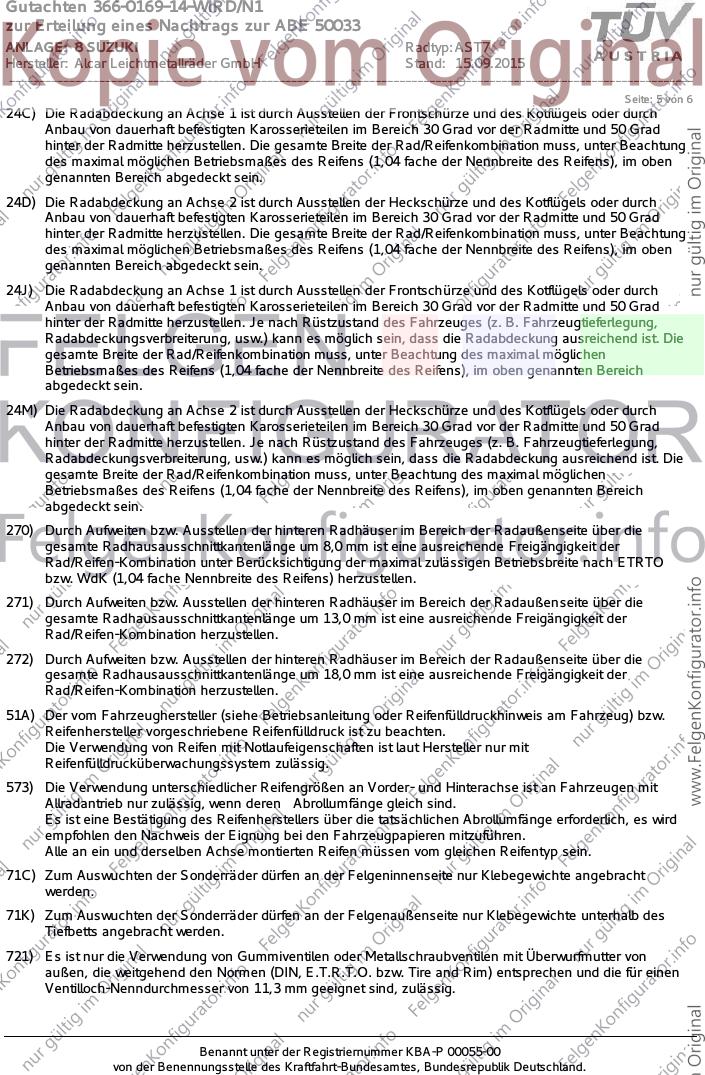

Seite: 5 von 6
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50033
ANLAGE: 8 SUZUKI Radtyp: AST7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2015
__________________________________________________________________________________________________________________

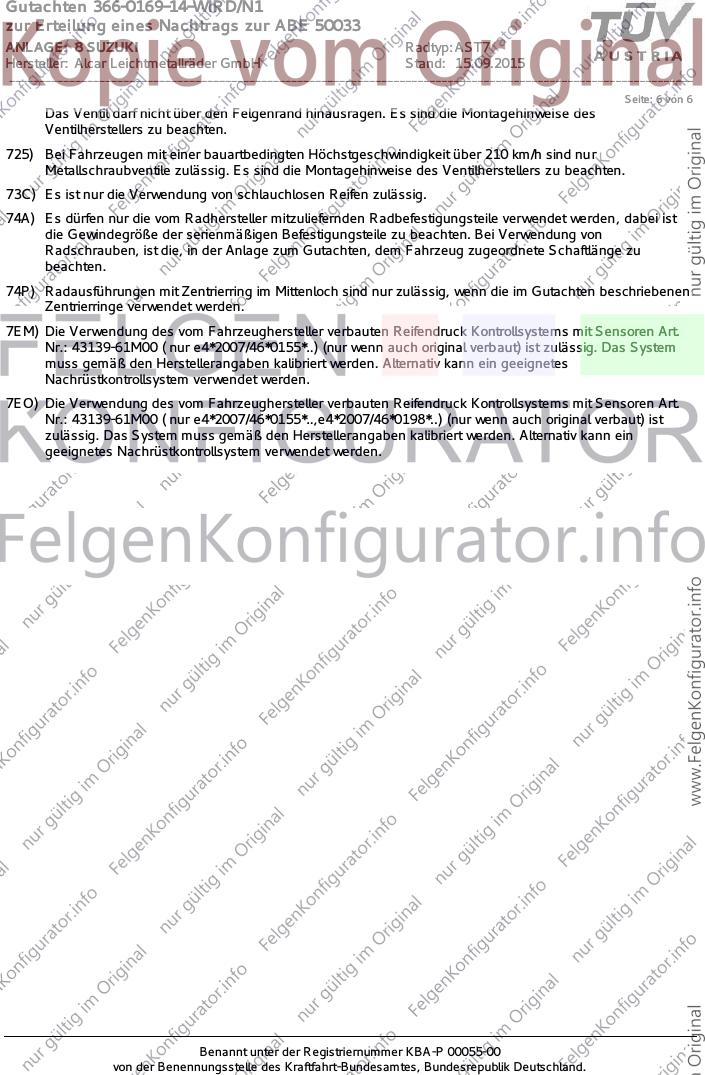

Seite: 6 von 6
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
7EM) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 43139-61M00 ( nur e4*2007/46*0155*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7EO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 43139-61M00 ( nur e4*2007/46*0155*..,e4*2007/46*0198*..) (nur wenn auch original verbaut) ist
zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
