Gutachten 366-0045-17-WIRD
zur Erteilung der ABE 51539
ANLAGE: 9 SUZUKI Radtyp: OCPP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 07.08.2017
__________________________________________________________________________________________________________________
Seite: 1 von 10
Fahrzeughersteller : Suzuki, SUZUKI
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OCPP2BP38541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 590 2007 07/17
OCPP2GA38541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 590 2007 07/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : Suzuki, SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : EW; (Kegelbund)
Zubehör : AEZ Artikel-Nr. ZJS5
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : MM; (nur bis e4*98/14*0042*06)
Zubehör : AEZ Artikel-Nr. ZJS5
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : FZ; NZ; ((nur VIN NR.: JSA...))
Zubehör : AEZ Artikel-Nr. ZJS5
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : ER; EZ; AZ
Zubehör : AEZ Artikel-Nr. ZJS5
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : H00; MM; (MM ab e4*2001/116*0042*07)
Zubehör : AEZ Artikel-Nr. ZJK2
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : NZ; FZ; ((nur VIN NR.: TSM...))
Zubehör : AEZ Artikel-Nr. ZJK2
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad, für
Typ : EX; MH; NH; MZ
Zubehör : AEZ Artikel-Nr. ZJK2
Anzugsmoment der Befestigungsteile : 85 Nm für Typ : ER; EX; EZ; MH; MZ; NH
100 Nm für Typ : AZ; EW; FZ; NZ
100 Nm ( Radmuttern M12x1,25 ) für Typ : MM
110 Nm ( Radschrauben M12x1,5 ) für Typ : H00; MM
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD
zur Erteilung der ABE 51539
ANLAGE: 9 SUZUKI Radtyp: OCPP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 07.08.2017
__________________________________________________________________________________________________________________

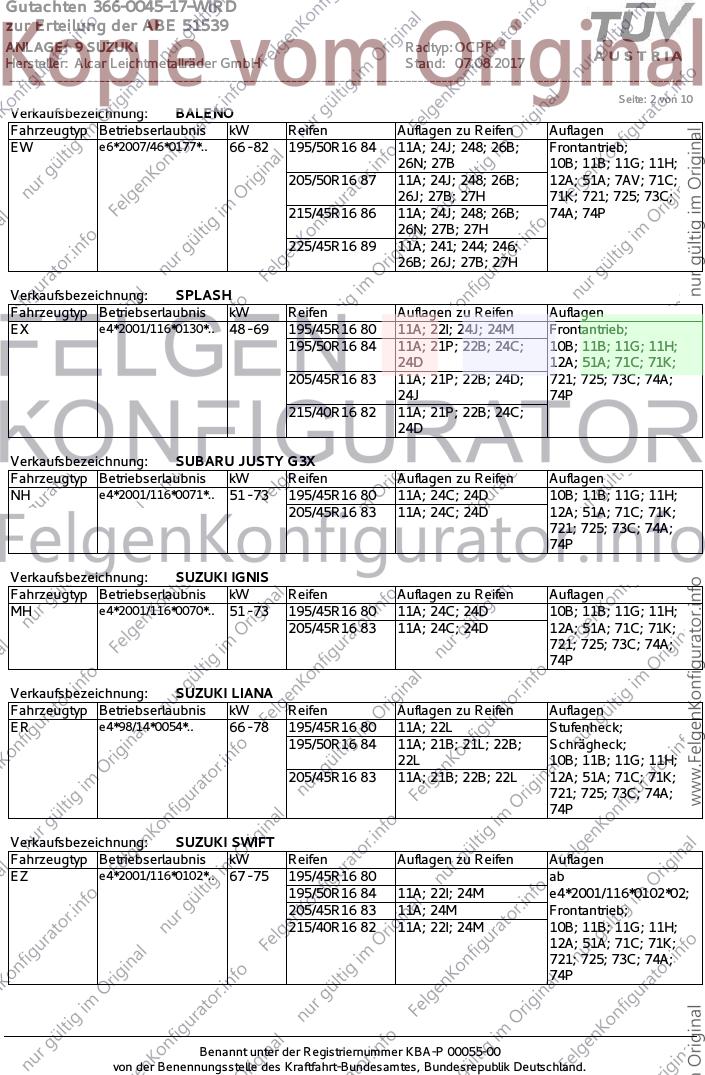

Seite: 2 von 10
Verkaufsbezeichnung: BALENO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EW e6*2007/46*0177*.. 66 - 82 195/50R16 84 11A; 24J; 248; 26B; Frontantrieb;
26N; 27B 10B; 11B; 11G; 11H;
205/50R16 87 11A; 24J; 248; 26B; 12A; 51A; 7AV; 71C;
26J; 27B; 27H 71K; 721; 725; 73C;
215/45R16 86 11A; 24J; 248; 26B; 74A; 74P
26N; 27B; 27H
225/45R16 89 11A; 241; 244; 246;
26B; 26J; 27B; 27H
Verkaufsbezeichnung: SPLASH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EX e4*2001/116*0130*.. 48 - 69 195/45R16 80 11A; 22I; 24J; 24M Frontantrieb;
195/50R16 84 11A; 21P; 22B; 24C; 10B; 11B; 11G; 11H;
24D 12A; 51A; 71C; 71K;
205/45R16 83 11A; 21P; 22B; 24D; 721; 725; 73C; 74A;
24J 74P
215/40R16 82 11A; 21P; 22B; 24C;
24D
Verkaufsbezeichnung: SUBARU JUSTY G3X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e4*2001/116*0071*.. 51 - 73 195/45R16 80 11A; 24C; 24D 10B; 11B; 11G; 11H;
205/45R16 83 11A; 24C; 24D 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: SUZUKI IGNIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MH e4*2001/116*0070*.. 51 - 73 195/45R16 80 11A; 24C; 24D 10B; 11B; 11G; 11H;
205/45R16 83 11A; 24C; 24D 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: SUZUKI LIANA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ER e4*98/14*0054*.. 66 - 78 195/45R16 80 11A; 22L Stufenheck;
195/50R16 84 11A; 21B; 21L; 22B; Schrägheck;
22L 10B; 11B; 11G; 11H;
205/45R16 83 11A; 21B; 22B; 22L 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EZ e4*2001/116*0102*.. 67 - 75 195/45R16 80 ab
195/50R16 84 11A; 22I; 24M e4*2001/116*0102*02;
205/45R16 83 11A; 24M Frontantrieb;
215/40R16 82 11A; 22I; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD
zur Erteilung der ABE 51539
ANLAGE: 9 SUZUKI Radtyp: OCPP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 07.08.2017
__________________________________________________________________________________________________________________

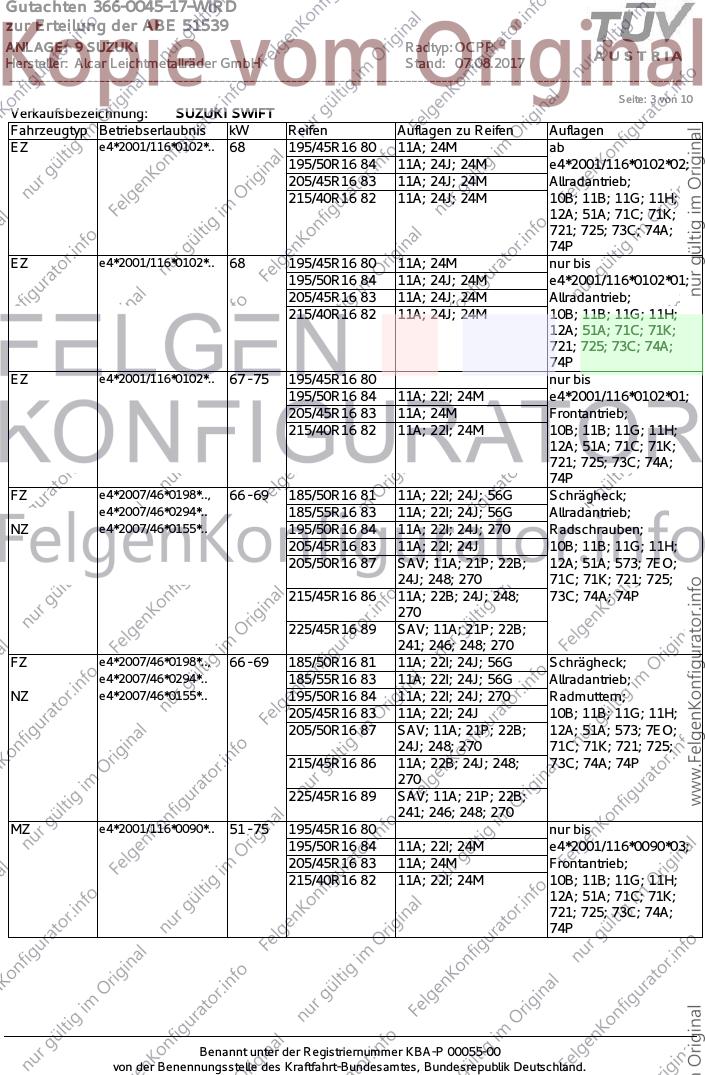

Seite: 3 von 10
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EZ e4*2001/116*0102*.. 68 195/45R16 80 11A; 24M ab
195/50R16 84 11A; 24J; 24M e4*2001/116*0102*02;
205/45R16 83 11A; 24J; 24M Allradantrieb;
215/40R16 82 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
EZ e4*2001/116*0102*.. 68 195/45R16 80 11A; 24M nur bis
195/50R16 84 11A; 24J; 24M e4*2001/116*0102*01;
205/45R16 83 11A; 24J; 24M Allradantrieb;
215/40R16 82 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
EZ e4*2001/116*0102*.. 67 - 75 195/45R16 80 nur bis
195/50R16 84 11A; 22I; 24M e4*2001/116*0102*01;
205/45R16 83 11A; 24M Frontantrieb;
215/40R16 82 11A; 22I; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
FZ e4*2007/46*0198*.., 66 - 69 185/50R16 81 11A; 22I; 24J; 56G Schrägheck;
e4*2007/46*0294*.. 185/55R16 83 11A; 22I; 24J; 56G Allradantrieb;
NZ e4*2007/46*0155*.. 195/50R16 84 11A; 22I; 24J; 270 Radschrauben;
205/45R16 83 11A; 22I; 24J 10B; 11B; 11G; 11H;
205/50R16 87 SAV; 11A; 21P; 22B; 12A; 51A; 573; 7EO;
24J; 248; 270 71C; 71K; 721; 725;
215/45R16 86 11A; 22B; 24J; 248; 73C; 74A; 74P
270
225/45R16 89 SAV; 11A; 21P; 22B;
241; 246; 248; 270
FZ e4*2007/46*0198*.., 66 - 69 185/50R16 81 11A; 22I; 24J; 56G Schrägheck;
e4*2007/46*0294*.. 185/55R16 83 11A; 22I; 24J; 56G Allradantrieb;
NZ e4*2007/46*0155*.. 195/50R16 84 11A; 22I; 24J; 270 Radmuttern;
205/45R16 83 11A; 22I; 24J 10B; 11B; 11G; 11H;
205/50R16 87 SAV; 11A; 21P; 22B; 12A; 51A; 573; 7EO;
24J; 248; 270 71C; 71K; 721; 725;
215/45R16 86 11A; 22B; 24J; 248; 73C; 74A; 74P
270
225/45R16 89 SAV; 11A; 21P; 22B;
241; 246; 248; 270
MZ e4*2001/116*0090*.. 51 - 75 195/45R16 80 nur bis
195/50R16 84 11A; 22I; 24M e4*2001/116*0090*03;
205/45R16 83 11A; 24M Frontantrieb;
215/40R16 82 11A; 22I; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD
zur Erteilung der ABE 51539
ANLAGE: 9 SUZUKI Radtyp: OCPP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 07.08.2017
__________________________________________________________________________________________________________________

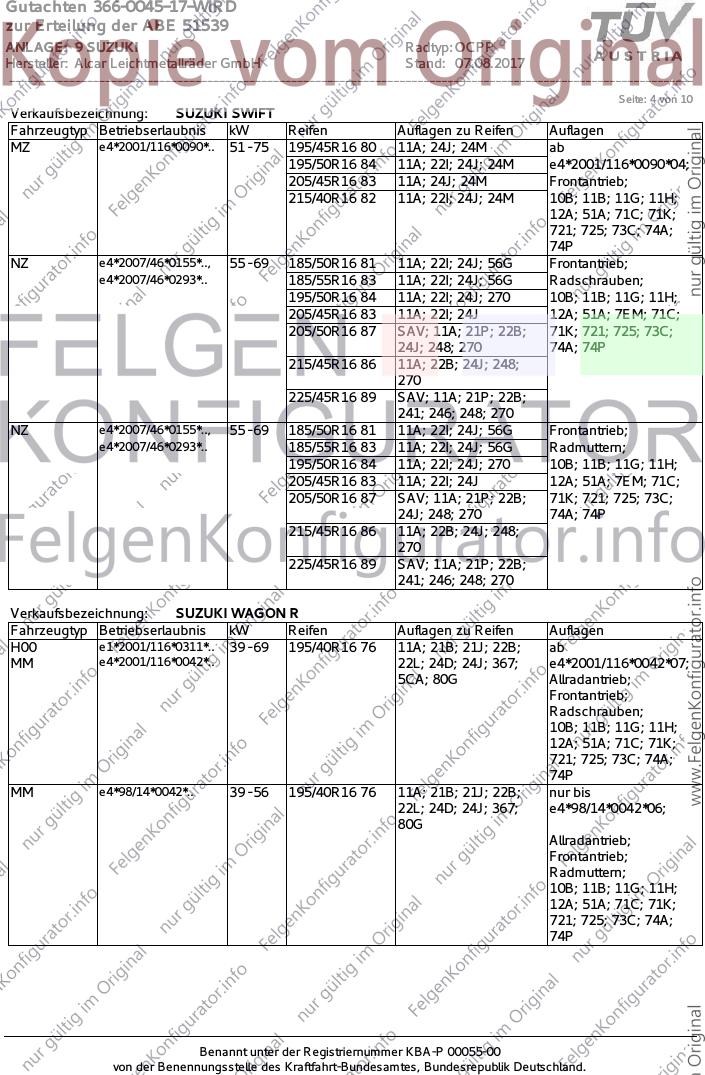

Seite: 4 von 10
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MZ e4*2001/116*0090*.. 51 - 75 195/45R16 80 11A; 24J; 24M ab
195/50R16 84 11A; 22I; 24J; 24M e4*2001/116*0090*04;
205/45R16 83 11A; 24J; 24M Frontantrieb;
215/40R16 82 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
NZ e4*2007/46*0155*.., 55 - 69 185/50R16 81 11A; 22I; 24J; 56G Frontantrieb;
e4*2007/46*0293*.. 185/55R16 83 11A; 22I; 24J; 56G Radschrauben;
195/50R16 84 11A; 22I; 24J; 270 10B; 11B; 11G; 11H;
205/45R16 83 11A; 22I; 24J 12A; 51A; 7EM; 71C;
205/50R16 87 SAV; 11A; 21P; 22B; 71K; 721; 725; 73C;
24J; 248; 270 74A; 74P
215/45R16 86 11A; 22B; 24J; 248;
270
225/45R16 89 SAV; 11A; 21P; 22B;
241; 246; 248; 270
NZ e4*2007/46*0155*.., 55 - 69 185/50R16 81 11A; 22I; 24J; 56G Frontantrieb;
e4*2007/46*0293*.. 185/55R16 83 11A; 22I; 24J; 56G Radmuttern;
195/50R16 84 11A; 22I; 24J; 270 10B; 11B; 11G; 11H;
205/45R16 83 11A; 22I; 24J 12A; 51A; 7EM; 71C;
205/50R16 87 SAV; 11A; 21P; 22B; 71K; 721; 725; 73C;
24J; 248; 270 74A; 74P
215/45R16 86 11A; 22B; 24J; 248;
270
225/45R16 89 SAV; 11A; 21P; 22B;
241; 246; 248; 270
Verkaufsbezeichnung: SUZUKI WAGON R
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H00 e1*2001/116*0311*.. 39 - 69 195/40R16 76 11A; 21B; 21J; 22B; ab
MM e4*2001/116*0042*.. 22L; 24D; 24J; 367; e4*2001/116*0042*07;
5CA; 80G Allradantrieb;
Frontantrieb;
Radschrauben;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
MM e4*98/14*0042*.. 39 - 56 195/40R16 76 11A; 21B; 21J; 22B; nur bis
22L; 24D; 24J; 367; e4*98/14*0042*06;
80G
Allradantrieb;
Frontantrieb;
Radmuttern;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD
zur Erteilung der ABE 51539
ANLAGE: 9 SUZUKI Radtyp: OCPP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 07.08.2017
__________________________________________________________________________________________________________________
Seite: 5 von 10
Verkaufsbezeichnung: SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AZ e4*2007/46*1205*.. 66 - 82 195/50R16 84 11A; 24J; 248 Allradantrieb;
205/50R16 87 11A; 241; 246; 248; 27I Frontantrieb;
10B; 11B; 11G; 11H;
215/45R16 86 11A; 24J; 248; 27I 12A; 51A; 7AV; 71C;
225/45R16 89 11A; 24M; 241; 246; 71K; 721; 725; 73C;
27I 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD
zur Erteilung der ABE 51539
ANLAGE: 9 SUZUKI Radtyp: OCPP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 07.08.2017
__________________________________________________________________________________________________________________

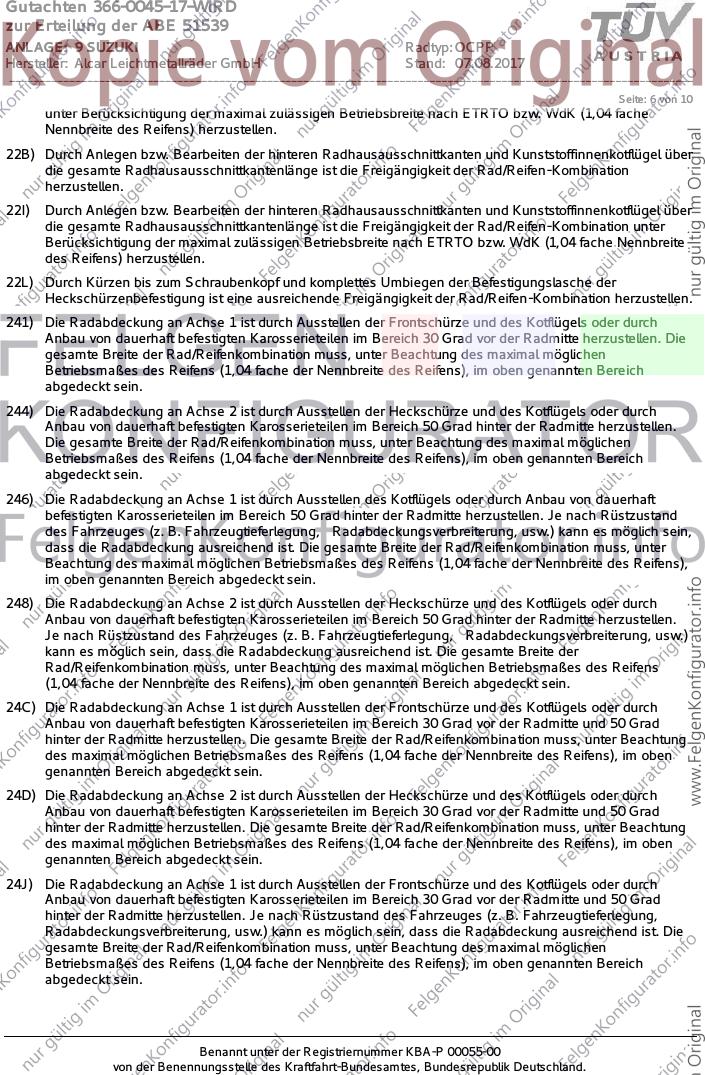

Seite: 6 von 10
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD
zur Erteilung der ABE 51539
ANLAGE: 9 SUZUKI Radtyp: OCPP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 07.08.2017
__________________________________________________________________________________________________________________
Seite: 7 von 10
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5CA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 800kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD
zur Erteilung der ABE 51539
ANLAGE: 9 SUZUKI Radtyp: OCPP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 07.08.2017
__________________________________________________________________________________________________________________

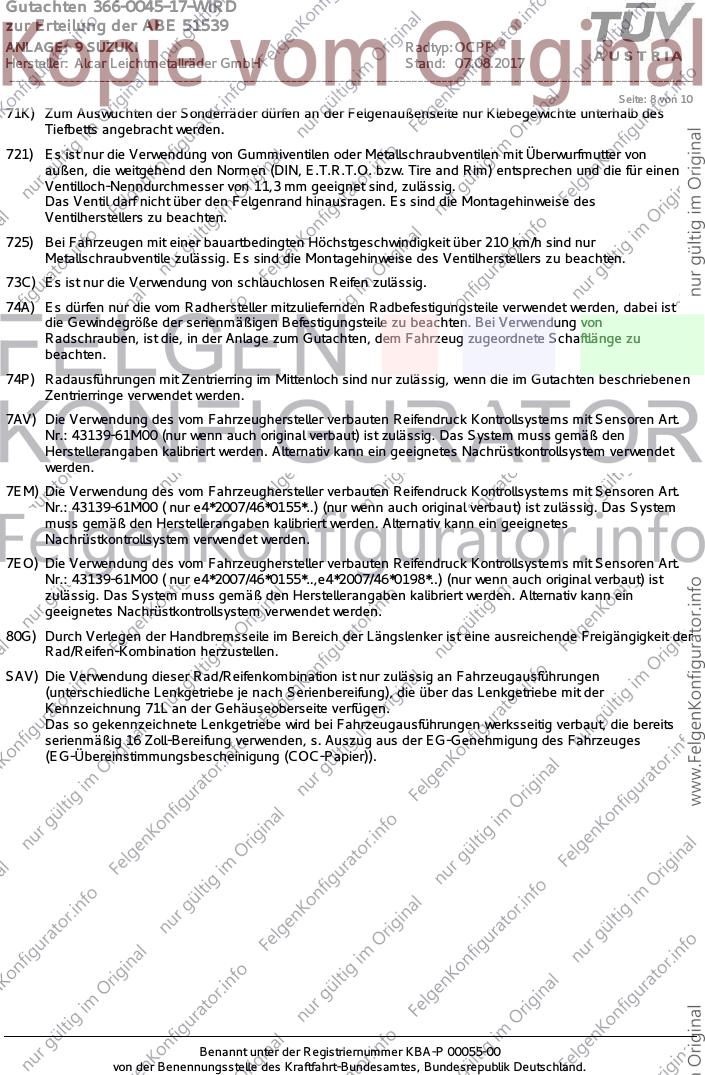

Seite: 8 von 10
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
7AV) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 43139-61M00 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7EM) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 43139-61M00 ( nur e4*2007/46*0155*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7EO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 43139-61M00 ( nur e4*2007/46*0155*..,e4*2007/46*0198*..) (nur wenn auch original verbaut) ist
zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
80G) Durch Verlegen der Handbremsseile im Bereich der Längslenker ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
SAV) Die Verwendung dieser Rad/Reifenkombination ist nur zulässig an Fahrzeugausführungen
(unterschiedliche Lenkgetriebe je nach Serienbereifung), die über das Lenkgetriebe mit der
Kennzeichnung 71L an der Gehäuseoberseite verfügen.
Das so gekennzeichnete Lenkgetriebe wird bei Fahrzeugausführungen werksseitig verbaut, die bereits
serienmäßig 16 Zoll-Bereifung verwenden, s. Auszug aus der EG-Genehmigung des Fahrzeuges
(EG-Übereinstimmungsbescheinigung (COC-Papier)).
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD
zur Erteilung der ABE 51539
ANLAGE: 9 SUZUKI Radtyp: OCPP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 07.08.2017
__________________________________________________________________________________________________________________
Seite: 9 von 10
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SUZUKI
Fahrzeugtyp: EW
Genehm.Nr.: e6*2007/46*0177*..
Handelsbez.: BALENO
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 300 VA
26P x = 240 y = 200 VA
27B x = 250 y = 300 HA
27I x = 200 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 290 y = 300 8 VA
26J x = 290 y = 300 30 VA
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD
zur Erteilung der ABE 51539
ANLAGE: 9 SUZUKI Radtyp: OCPP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 07.08.2017
__________________________________________________________________________________________________________________
Seite: 10 von 10
Fahrzeug:
Hersteller: SUZUKI
Fahrzeugtyp: AZ
Genehm.Nr.: e4*2007/46*1205*..
Handelsbez.: SWIFT
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 150 y = 150 VA
26B x = 200 y = 200 VA
27I x = 150 y = 250 HA
27B x = 200 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 200 8 VA
26J x = 200 y = 200 15 VA
27H x = 200 y = 300 8 HA
27F x = 200 y = 300 15 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
