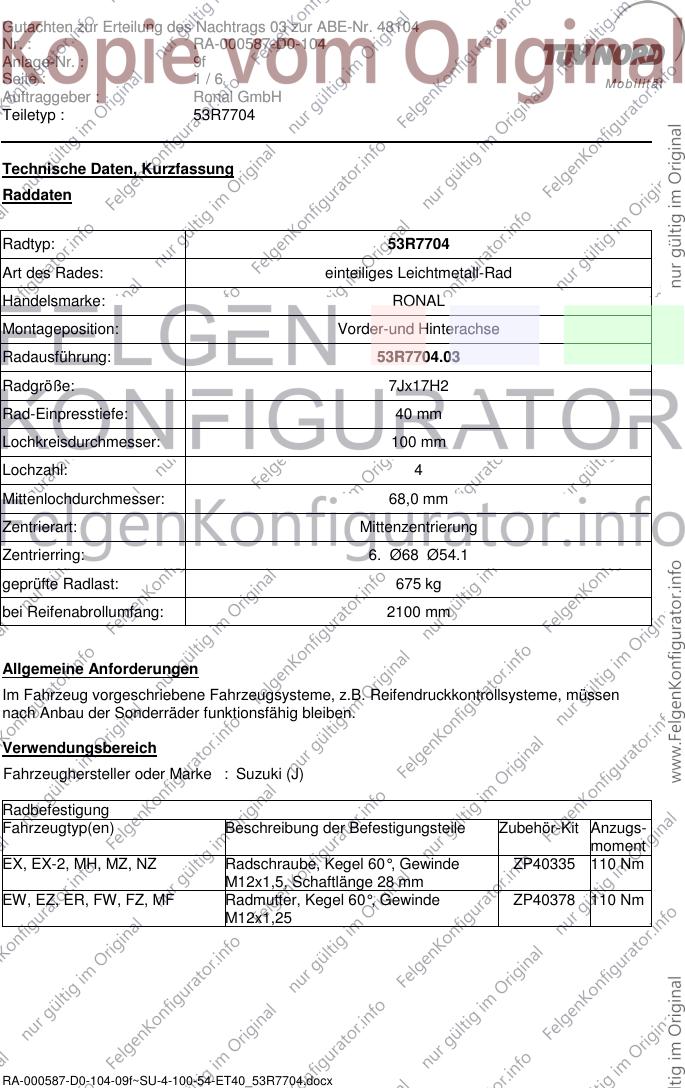

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 9f
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7704
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 53R7704.03
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 675 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Suzuki (J)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
EX, EX-2, MH, MZ, NZ Radschraube, Kegel 60°, Gewinde ZP40335 110 Nm
M12x1,5, Schaftlänge 28 mm
EW, EZ, ER, FW, FZ, MF Radmutter, Kegel 60°, Gewinde ZP40378 110 Nm
M12x1,25
RA-000587-D0-104-09f~SU-4-100-54-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 9f

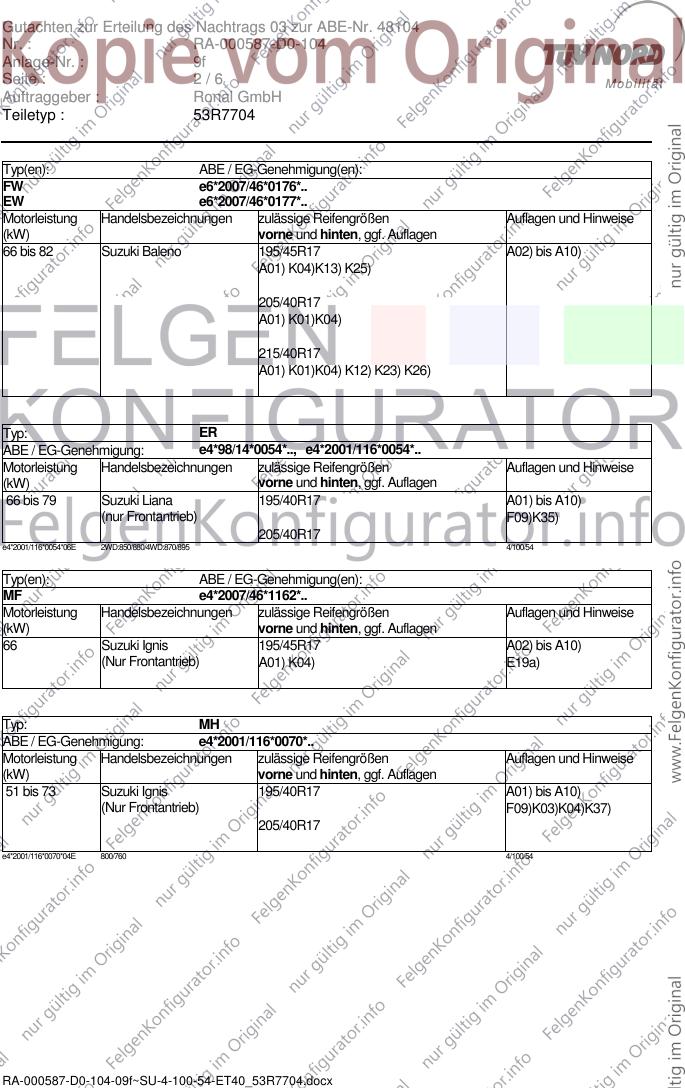

Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ(en): ABE / EG-Genehmigung(en):
FW e6*2007/46*0176*..
EW e6*2007/46*0177*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 82 Suzuki Baleno 195/45R17 A02) bis A10)
A01) K04)K13) K25)
205/40R17
A01) K01)K04)
215/40R17
A01) K01)K04) K12) K23) K26)
Typ: ER
ABE / EG-Genehmigung: e4*98/14*0054*.., e4*2001/116*0054*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 79 Suzuki Liana 195/40R17 A01) bis A10)
(nur Frontantrieb) F09)K35)
205/40R17
e4*2001/116*0054*06E 2WD:850/880/4WD:870/895 4/100/54
Typ(en): ABE / EG-Genehmigung(en):
MF e4*2007/46*1162*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 Suzuki Ignis 195/45R17 A02) bis A10)
(Nur Frontantrieb) A01) K04) E19a)
Typ: MH
ABE / EG-Genehmigung: e4*2001/116*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 73 Suzuki Ignis 195/40R17 A01) bis A10)
(Nur Frontantrieb) F09)K03)K04)K37)
205/40R17
e4*2001/116*0070*04E 800/760 4/100/54
RA-000587-D0-104-09f~SU-4-100-54-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 9f

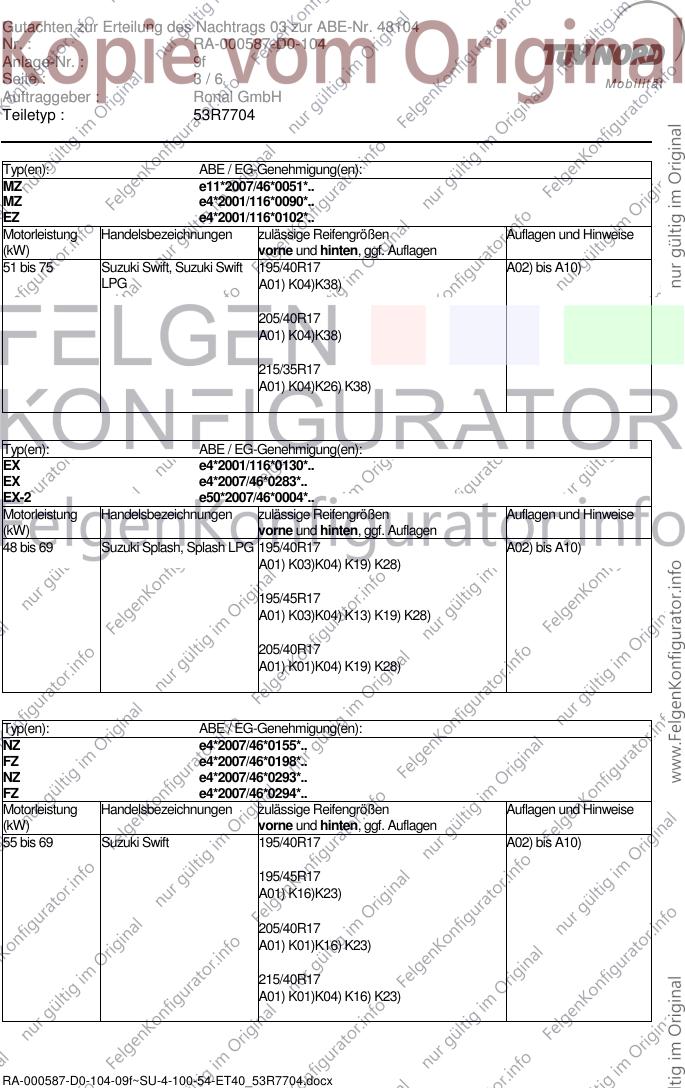

Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ(en): ABE / EG-Genehmigung(en):
MZ e11*2007/46*0051*..
MZ e4*2001/116*0090*..
EZ e4*2001/116*0102*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 75 Suzuki Swift, Suzuki Swift 195/40R17 A02) bis A10)
LPG A01) K04)K38)
205/40R17
A01) K04)K38)
215/35R17
A01) K04)K26) K38)
Typ(en): ABE / EG-Genehmigung(en):
EX e4*2001/116*0130*..
EX e4*2007/46*0283*..
EX-2 e50*2007/46*0004*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 69 Suzuki Splash, Splash LPG 195/40R17 A02) bis A10)
A01) K03)K04) K19) K28)
195/45R17
A01) K03)K04) K13) K19) K28)
205/40R17
A01) K01)K04) K19) K28)
Typ(en): ABE / EG-Genehmigung(en):
NZ e4*2007/46*0155*..
FZ e4*2007/46*0198*..
NZ e4*2007/46*0293*..
FZ e4*2007/46*0294*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 69 Suzuki Swift 195/40R17 A02) bis A10)
195/45R17
A01) K16)K23)
205/40R17
A01) K01)K16) K23)
215/40R17
A01) K01)K04) K16) K23)
RA-000587-D0-104-09f~SU-4-100-54-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 9f

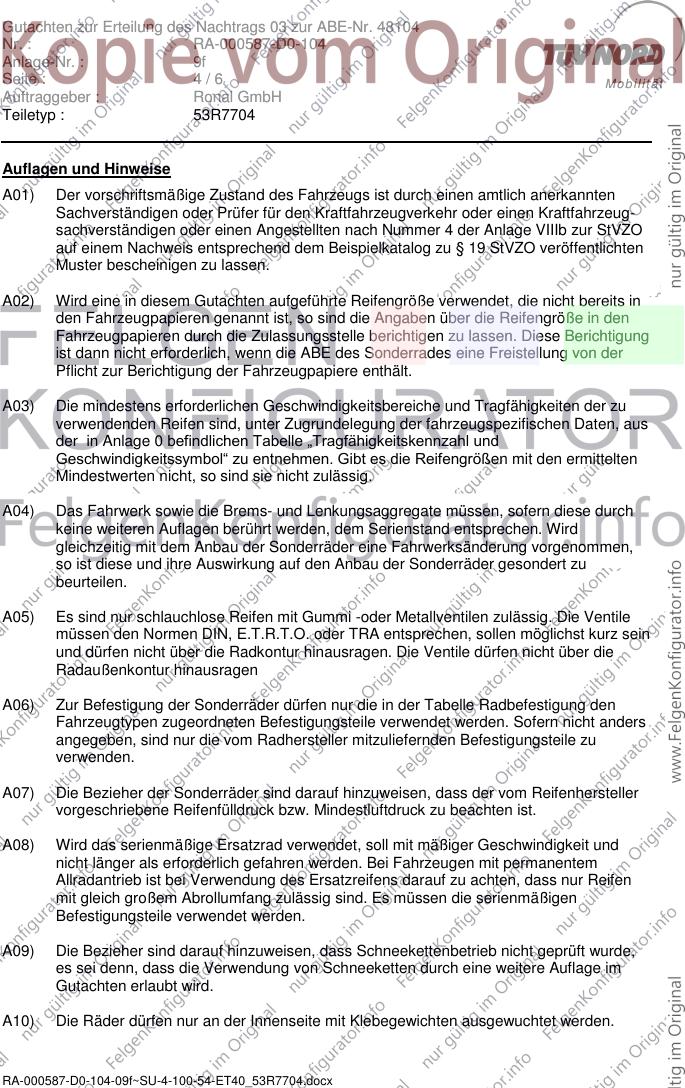

Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen. Die Ventile dürfen nicht über die
Radaußenkontur hinausragen
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000587-D0-104-09f~SU-4-100-54-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 9f

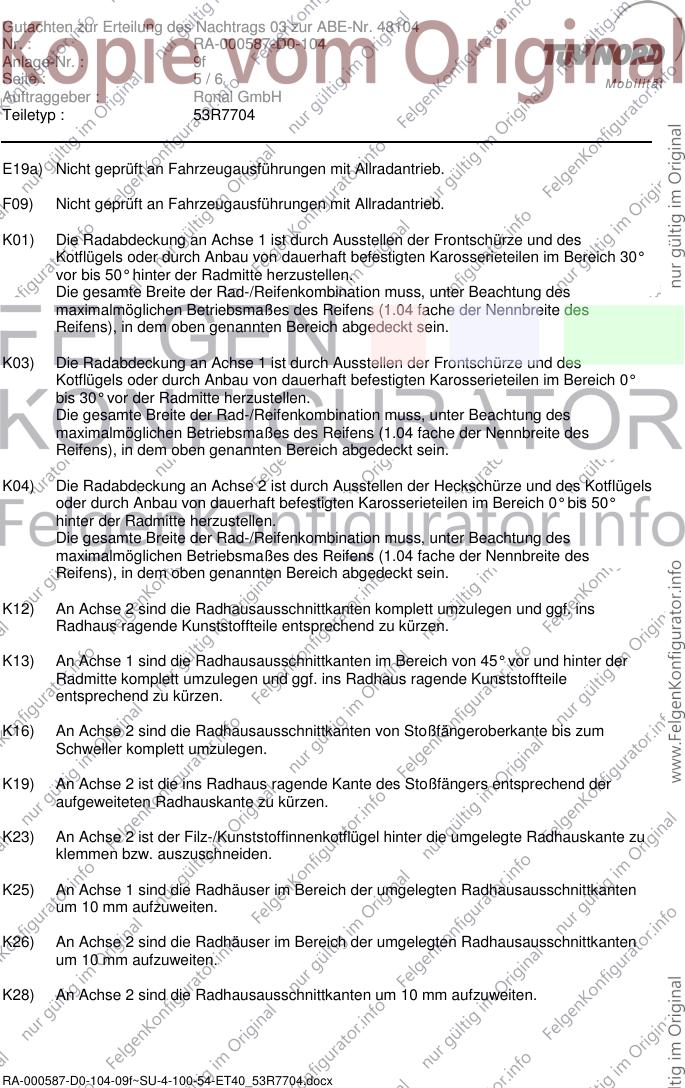

Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
F09) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins
Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K19) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
aufgeweiteten Radhauskante zu kürzen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000587-D0-104-09f~SU-4-100-54-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 9f
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
K35) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die Radhauskanten sind im Bereich vom Übergang zum hinteren Stoßfänger auf einer
Länge von 400 mm nach vorn auf eine Restbreite von ca. 8 mm umzulegen,
- die ins Radhaus ragenden Kanten des hinteren Stoßfängers sind auf einer Länge von
100 mm nach unten auf eine Restbreite von 8 mm zu kürzen sowie die in diesem
Bereich hinter dem Kunststoffradhaus liegende Kante nach außen zu formen.
K37) An Achse 2 sind die Radhauskanten und die Kotflügelverbreiterungen im Bereich von
ca. 150 mm vor bis ca. 200 mm hinter der senkrechten Radmittenebene auf eine
Restbreite von ca. 10 mm umzulegen bzw. zu kürzen.
K38) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von der Stoßfängeroberkante bis ca.
200 mm vor der Radmitte komplett umzulegen und der in diesem Bereich am äußeren
Radhaus liegende Kunststoffinnenkotflügel um ca. 40 mm zu kürzen.
Die Anlage Nr. 9f mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R7704 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 24.05.2017
