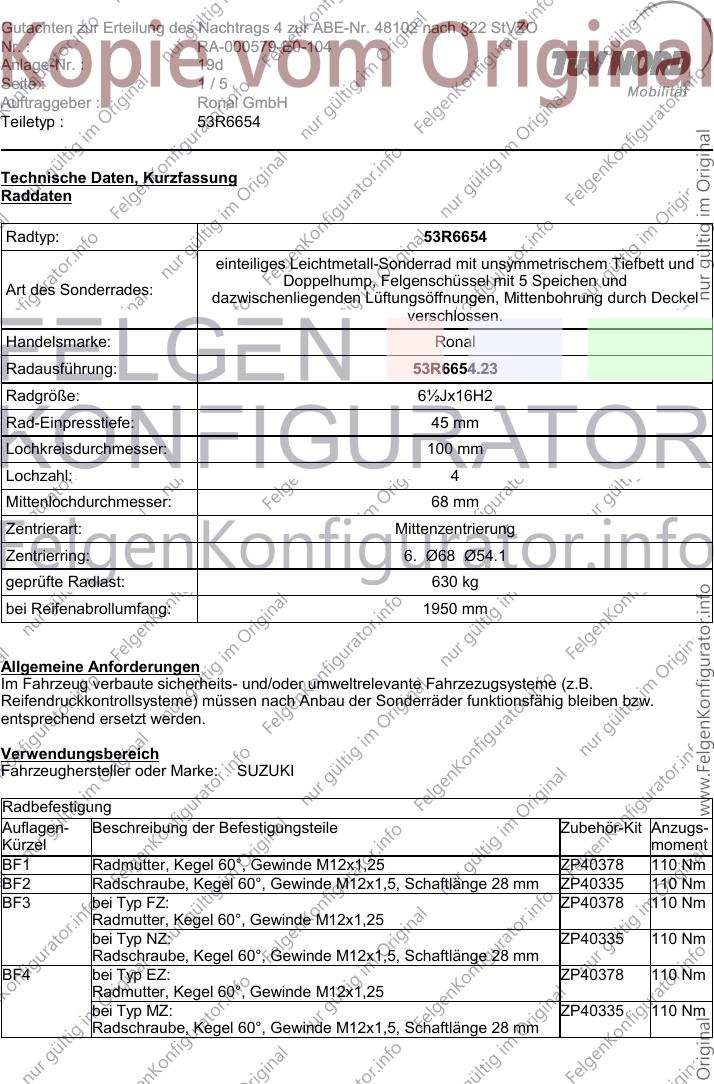

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 19d
Seite : 1/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R6654
einteiliges Leichtmetall-Sonderrad mit unsymmetrischem Tiefbett und
Doppelhump, Felgenschüssel mit 5 Speichen und
Art des Sonderrades:
dazwischenliegenden Lüftungsöffnungen, Mittenbohrung durch Deckel
verschlossen.
Handelsmarke: Ronal
Radausführung: 53R6654.23
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 630 kg
bei Reifenabrollumfang: 1950 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzezugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: SUZUKI
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M12x1,25 ZP40378 110 Nm
BF2 Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm ZP40335 110 Nm
BF3 bei Typ FZ: ZP40378 110 Nm
Radmutter, Kegel 60°, Gewinde M12x1,25
bei Typ NZ: ZP40335 110 Nm
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
BF4 bei Typ EZ: ZP40378 110 Nm
Radmutter, Kegel 60°, Gewinde M12x1,25
bei Typ MZ: ZP40335 110 Nm
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 19d
Seite : 2/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ(en): ABE / EG-Genehmigung(en):
EW e6*2007/46*0177*..
FW e6*2007/46*0176*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 82 Suzuki Baleno 185/50R16 A02) bis A10)
BF1)
185/55R16
195/50R16
205/50R16
A01) K03) K04) K13) K25)
Typ(en): ABE / EG-Genehmigung(en):
EX e4*2001/116*0130*..
EX e4*2007/46*0283*..
EX-2 e50*2007/46*0004*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 69 Suzuki Splash, Splash 185/50R16 A02) bis A10)
LPG BF2)
195/45R16
205/45R16
Typ(en): ABE / EG-Genehmigung(en):
FZ e4*2007/46*0198*..
FZ e4*2007/46*0294*..
NZ e4*2007/46*0155*..
NZ e4*2007/46*0293*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 69 Suzuki Swift 185/50R16 A02) bis A10)
BF3)
185/55R16
195/50R16
205/45R16
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 19d
Seite : 3/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

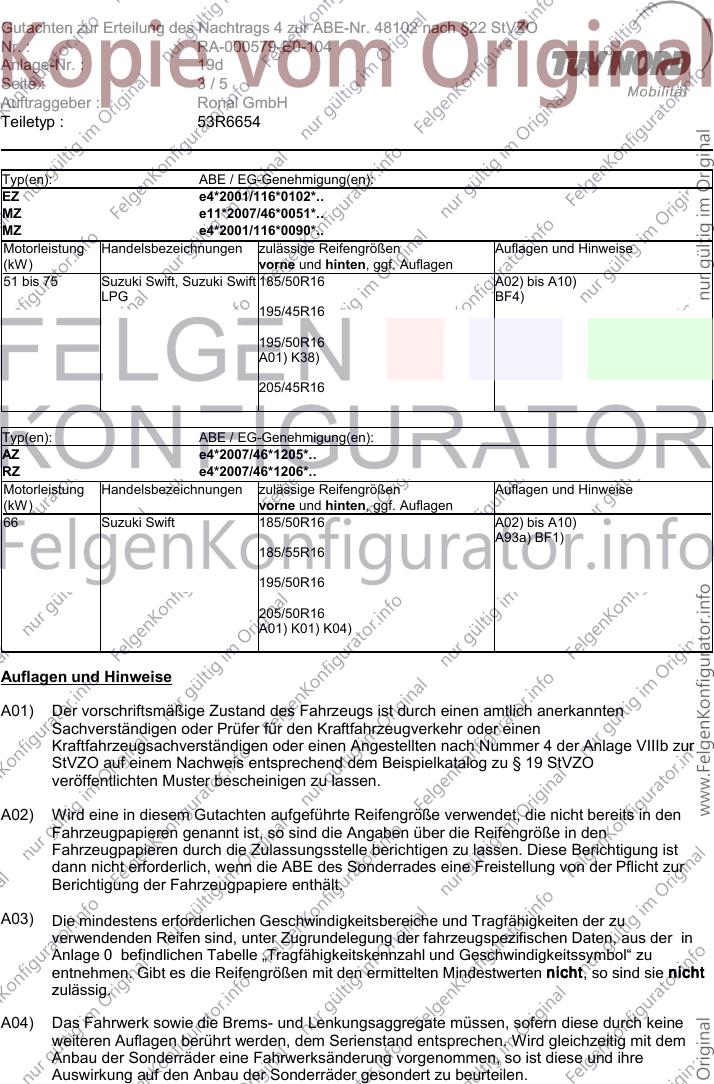

Typ(en): ABE / EG-Genehmigung(en):
EZ e4*2001/116*0102*..
MZ e11*2007/46*0051*..
MZ e4*2001/116*0090*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 75 Suzuki Swift, Suzuki Swift 185/50R16 A02) bis A10)
LPG BF4)
195/45R16
195/50R16
A01) K38)
205/45R16
Typ(en): ABE / EG-Genehmigung(en):
AZ e4*2007/46*1205*..
RZ e4*2007/46*1206*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 Suzuki Swift 185/50R16 A02) bis A10)
A93a) BF1)
185/55R16
195/50R16
205/50R16
A01) K01) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 19d
Seite : 4/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

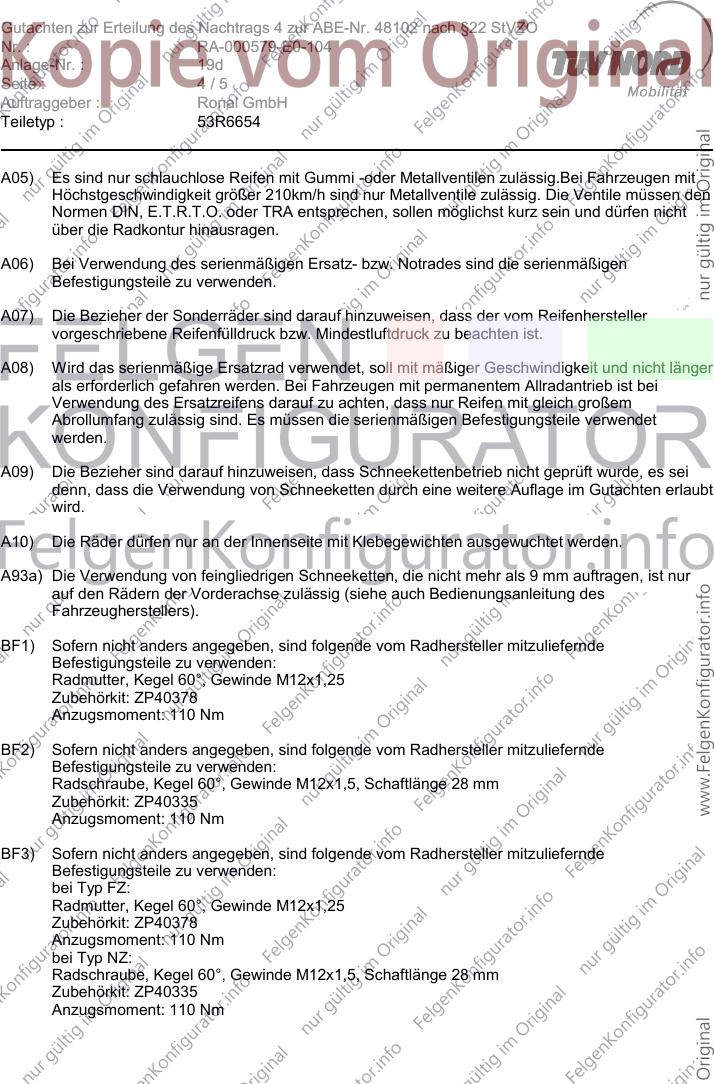

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: ZP40378
Anzugsmoment: 110 Nm
BF2) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZP40335
Anzugsmoment: 110 Nm
BF3) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
bei Typ FZ:
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: ZP40378
Anzugsmoment: 110 Nm
bei Typ NZ:
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZP40335
Anzugsmoment: 110 Nm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 19d
Seite : 5/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

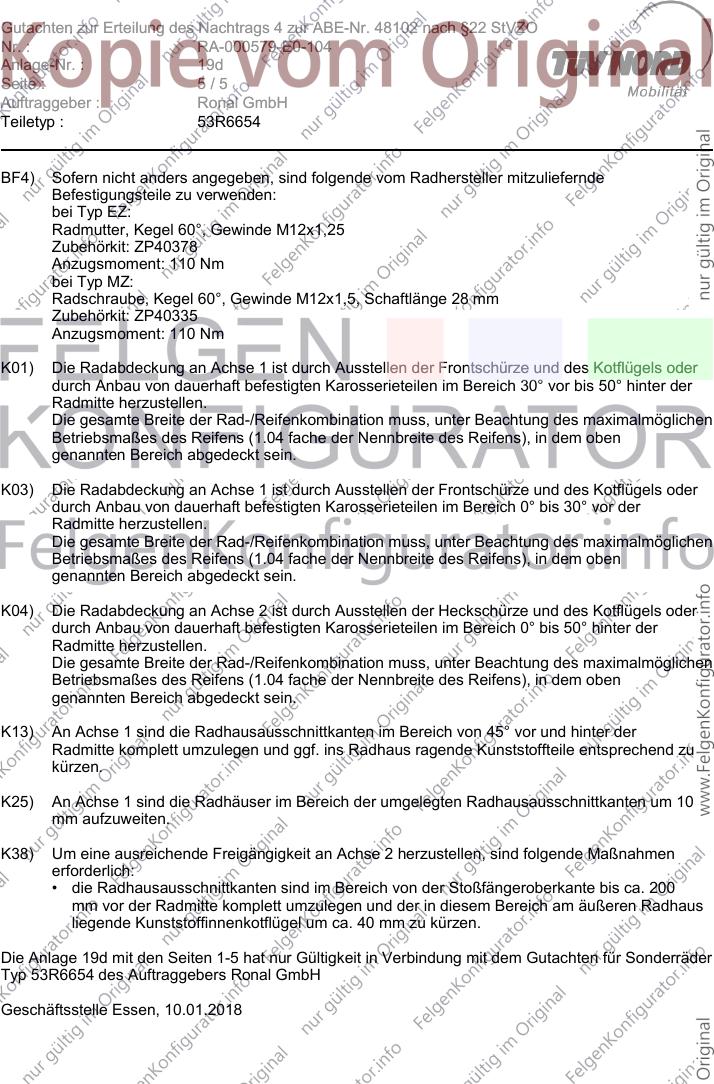

BF4) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
bei Typ EZ:
Radmutter, Kegel 60°, Gewinde M12x1,25
Zubehörkit: ZP40378
Anzugsmoment: 110 Nm
bei Typ MZ:
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZP40335
Anzugsmoment: 110 Nm
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K38) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich von der Stoßfängeroberkante bis ca. 200
mm vor der Radmitte komplett umzulegen und der in diesem Bereich am äußeren Radhaus
liegende Kunststoffinnenkotflügel um ca. 40 mm zu kürzen.
Die Anlage 19d mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 53R6654 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 10.01.2018
