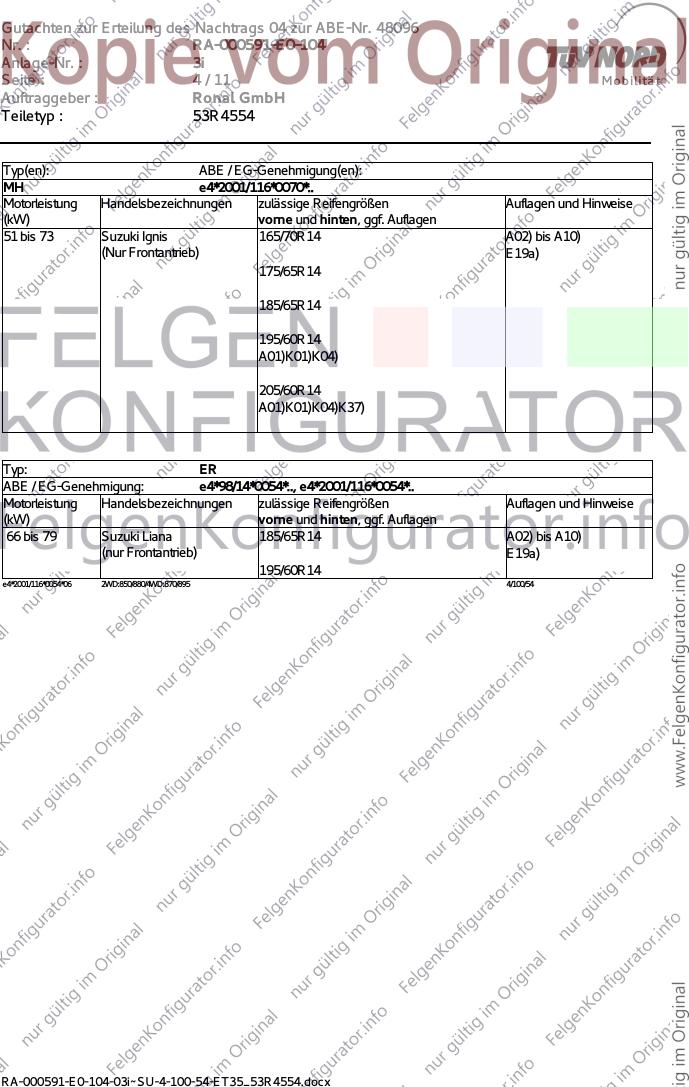

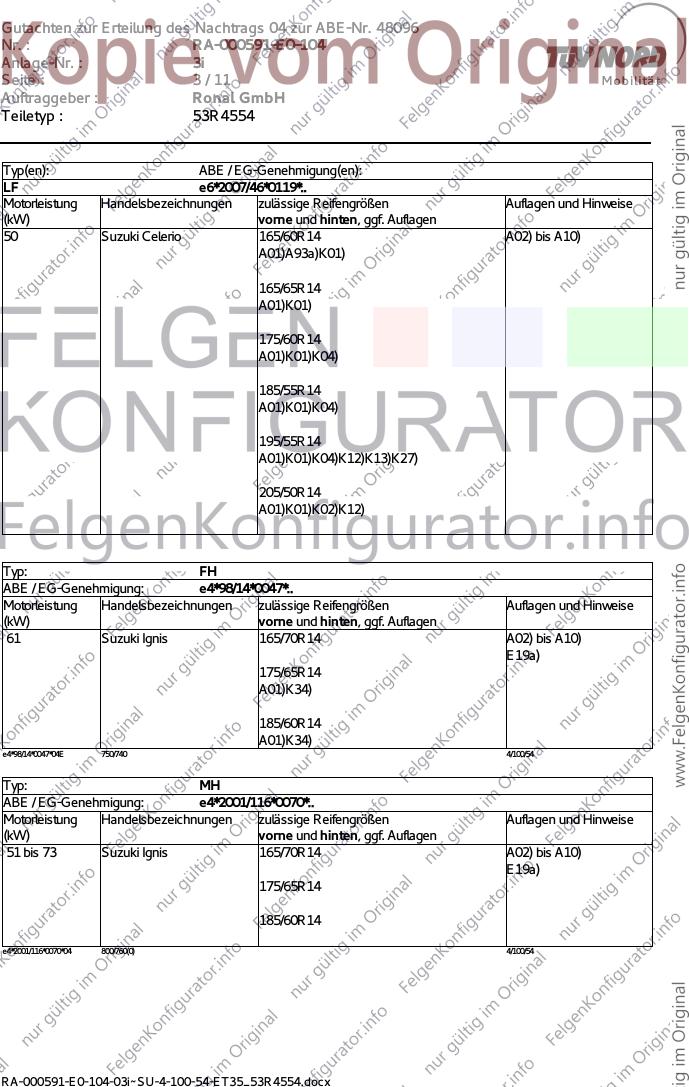

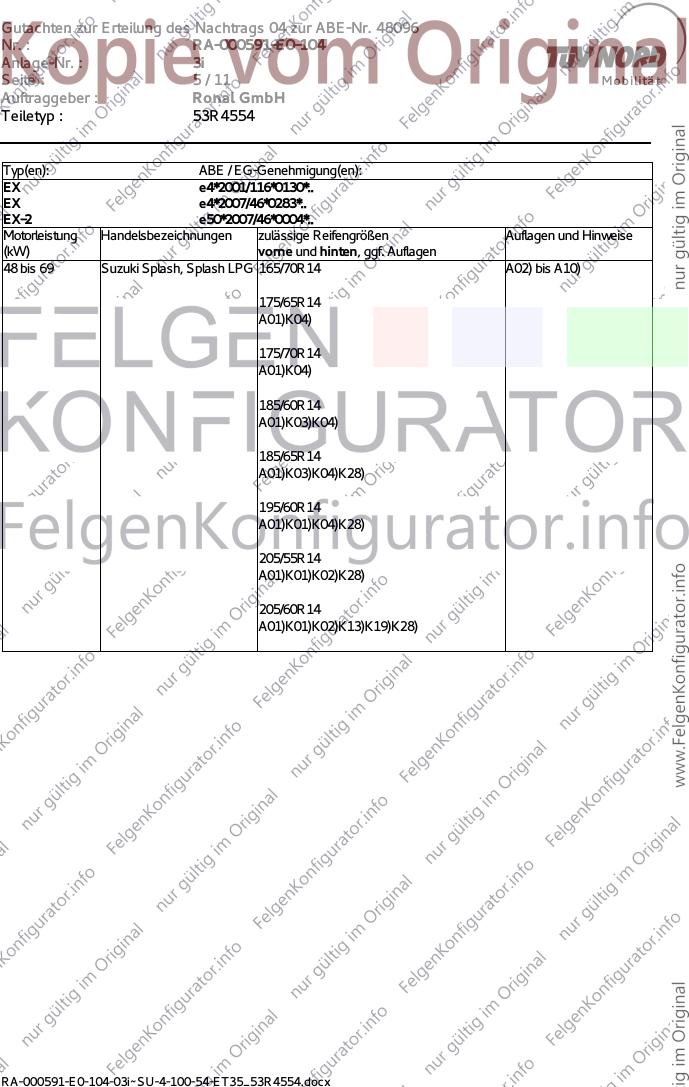

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3i
Seite : 1 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R4554
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 53R4554.03
Radgröße: 5½Jx14H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 550 kg
bei Reifenabrollumfang: 1935 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller : Suzuki Motor Corporation Hamamatsu / Japan
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
MH, EX, EX-2, MZ Radschraube, Kegel 60°, Gewinde ZP40335 110 Nm
M12x1,5, Schaftlänge 28 mm
EG, FH, ER, EZ, EM, GF, LF Radmutter, Kegel 60°, Gewinde ZP40378 110 Nm
M12x1,25
MM bis NT06 ZP40378 110 Nm
Radmutter, Kegel 60°, Gewinde
M12x1,25
ab NT07 ZP40335 110 Nm
Radschraube, Kegel 60°, Gewinde
M12x1,5, Schaftlänge 28 mm
RA-000591-E0-104-03i~SU-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3i
Seite : 2 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
GF e11*2007/46*0054*..
GF e6*2001/116*0123*..
GF e6*2007/46*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 Suzuki Alto, Alto LPG 155/65R14 A02) bis A10)
A01)A93a)K03)K04)K45)
165/60R14
A01)A93a)K01)K04)K45)
185/50R14
A01)K01)K02)K45)
185/55R14
A01)K01)K02)K45)K46)
Typ: EG
ABE / EG-Genehmigung: H032
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 72 Suzuki Baleno 165/65R14 A02) bis A10)
175/60R14
175/65R14
185/60R14
89 Suzuki Baleno 185/60R14
165/65R14 M+S
H032/NT03 795/865 4/100/54
Typ: EG
ABE / EG-Genehmigung: e6*93/81*0024*.., e6*95/54*0024*.., e6*98/14*0024*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63; 71; 73 Suzuki Baleno 165/65R14 M+S A02) bis A10)
ER1)
175/65R14
185/60R14
55; 89 Suzuki Baleno 185/60R14
165/65R14 M+S
e6*98/14*0024*04E 805/880 4/100/54
RA-000591-E0-104-03i~SU-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3i
Seite : 3 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
LF e6*2007/46*0119*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 Suzuki Celerio 165/60R14 A02) bis A10)
A01)A93a)K01)
165/65R14
A01)K01)
175/60R14
A01)K01)K04)
185/55R14
A01)K01)K04)
195/55R14
A01)K01)K04)K12)K13)K27)
205/50R14
A01)K01)K02)K12)
Typ: FH
ABE / EG-Genehmigung: e4*98/14*0047*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
61 Suzuki Ignis 165/70R14 A02) bis A10)
E19a)
175/65R14
A01)K34)
185/60R14
A01)K34)
e4*98/14*0047*04E 750/740 4/100/54
Typ: MH
ABE / EG-Genehmigung: e4*2001/116*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 73 Suzuki Ignis 165/70R14 A02) bis A10)
E19a)
175/65R14
185/60R14
e4*2001/116*0070*04 800/760(0) 4/100/54
RA-000591-E0-104-03i~SU-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3i
Seite : 4 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
MH e4*2001/116*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 73 Suzuki Ignis 165/70R14 A02) bis A10)
(Nur Frontantrieb) E19a)
175/65R14
185/65R14
195/60R14
A01)K01)K04)
205/60R14
A01)K01)K04)K37)
Typ: ER
ABE / EG-Genehmigung: e4*98/14*0054*.., e4*2001/116*0054*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 79 Suzuki Liana 185/65R14 A02) bis A10)
(nur Frontantrieb) E19a)
195/60R14
e4*2001/116*0054*06 2WD:850/880/4WD:870/895 4/100/54
RA-000591-E0-104-03i~SU-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3i
Seite : 5 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
EX e4*2001/116*0130*..
EX e4*2007/46*0283*..
EX-2 e50*2007/46*0004*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 69 Suzuki Splash, Splash LPG 165/70R14 A02) bis A10)
175/65R14
A01)K04)
175/70R14
A01)K04)
185/60R14
A01)K03)K04)
185/65R14
A01)K03)K04)K28)
195/60R14
A01)K01)K04)K28)
205/55R14
A01)K01)K02)K28)
205/60R14
A01)K01)K02)K13)K19)K28)
RA-000591-E0-104-03i~SU-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3i
Seite : 6 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
MZ e11*2007/46*0051*..
MZ e4*2001/116*0090*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 75 Suzuki Swift, Suzuki Swift 165/70R14 A02) bis A10)
LPG A93)
175/65R14
A93)
185/60R14
A93)
185/65R14
A93)
195/60R14
A01)A93)K04)K38)
205/55R14
A01)A93)K04)K38)
205/60R14
A01)A93)K04)K38)
RA-000591-E0-104-03i~SU-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3i
Seite : 7 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
EZ e4*2001/116*0102*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 75 Suzuki Swift, Suzuki Swift 165/70R14 A02) bis A10)
LPG A93)
175/65R14
A93)
185/60R14
A93)
185/65R14
A93)
195/60R14
A01)A93)K04)K38)
205/55R14
A01)A93)K04)K38)
205/60R14
A01)A93)K04)K38)
Typ: EM
ABE / EG-Genehmigung: e6*95/54*0045*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 51 Wagon R 185/50R14 A01) bis A10)
(außer 4WD) K31)
e6*95/54*0045*01E 690/690 4/100/54
Typ: MM
ABE / EG-Genehmigung: e4*98/14*0042*.., e4*2001/116*0042*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
39 bis 69 Wagon R + 155/65R14 A01) bis A10)B21)
E05) E19a)K33)
165/60R14
185/50R14
e4*2001/116*0042*07E 810/755 4/100/54
RA-000591-E0-104-03i~SU-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3i
Seite : 8 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
RA-000591-E0-104-03i~SU-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3i
Seite : 9 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B21) Nicht zulässig an Fahrzeugen mit ABS.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 875 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000591-E0-104-03i~SU-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3i
Seite : 10 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K19) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
aufgeweiteten Radhauskante zu kürzen.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K31) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausauschnittkanten sind im Bereich von der Stoßfängeroberkante bis zur
seitlichen Schutzleiste umzulegen und die in diesem Bereich ins Radhaus ragenden
Kunststoffkanten entsprechend zu kürzen,
- im Radhaus sind die oberhalb der Radhausausschnittkante befindlichen
Ausbuchtungen an das äußere Karosserieblech anzulegen.
K33) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhauskanten sind im Bereich von Schweller bis zum hinteren Stoßfänger auf
eine Restbreite von ca. 5 mm komplett umzulegen,
- der ins Radhaus ragende Befestigungspunkt des hinteren Stoßfängers ist auf eine
Restbreite von ca. 7 mm abzuschleifen; die Ecke des hinteren Stoßfängers ist durch
eine Blechschraube zu befestigen,
- die ins Radhaus ragende Kante des hinteren Stoßfängers ist von oben (Restbreite der
Stoßfängerkante oben wie umgelegte Radhauskante) nach unten auslaufend auf
Serienbreite zu kürzen.
K34) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- Die Kunststoffverbreiterungen sind im Bereich vom Übergang zum hinteren
Stoßfänger nach vorn auf einer Länge von ca. 30 cm auf eine Restbreite von 10..12
mm zu kürzen.
- Die hinter der Verbreiterung liegenden Radhauskanten sind im gleichen Bereich
umzulegen.
K37) An Achse 2 sind die Radhauskanten und die Kotflügelverbreiterungen im Bereich von ca.
150 mm vor bis ca. 200 mm hinter der senkrechten Radmittenebene auf eine Restbreite
von ca. 10 mm umzulegen bzw. zu kürzen.
K38) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind im Bereich von der Stoßfängeroberkante bis ca.
200 mm vor der Radmitte komplett umzulegen und der in diesem Bereich am äußeren
Radhaus liegende Kunststoffinnenkotflügel um ca. 40 mm zu kürzen.
RA-000591-E0-104-03i~SU-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 48096
Nr. : RA-000591-E0-104
Anlage-Nr. : 3i
Seite : 11 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
K45) An Achse 2 ist die Radhauskante von der Stoßfängeroberkante bis zur Türhinterkante
umzulegen.
K46) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- im Bereich der Stoßfängeroberkante ist das sich der Radhauskante anschließende
Blech um 10 mm nach außen zu drücken,
- die in diesem Bereich befindliche Kunststoffkante des Stoßfängers ist entsprechend
zu kürzen.
Die Anlage Nr. 3i mit den Blättern 1 bis 11 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R4554 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 24.04.2020
RA-000591-E0-104-03i~SU-4-100-54-ET35_53R4554.docx
