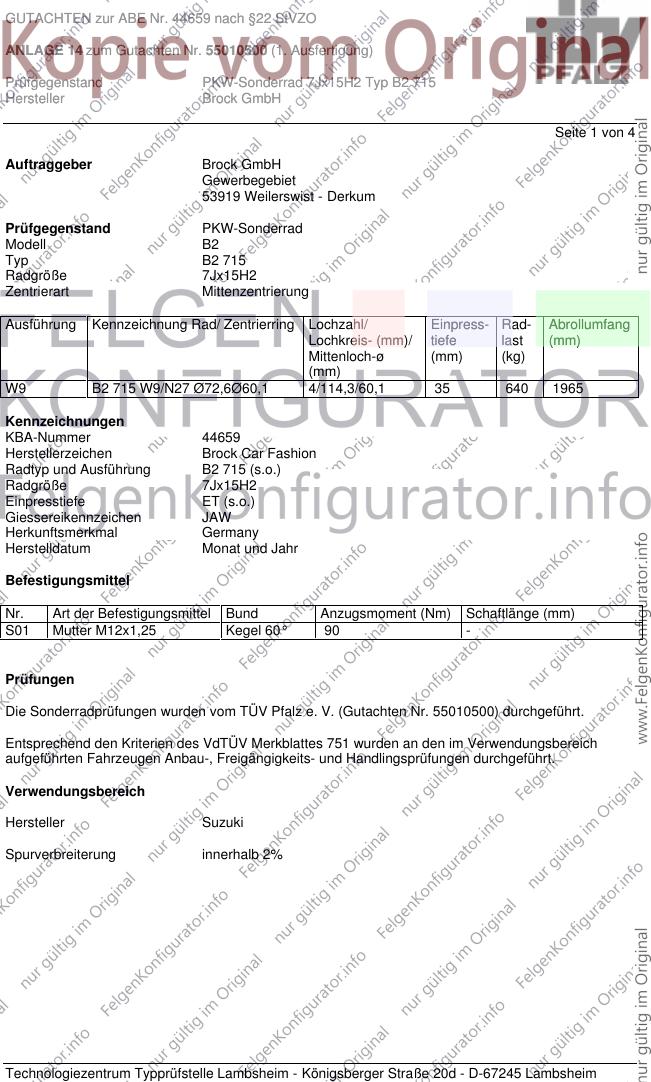

GUTACHTEN zur ABE Nr. 44659 nach §22 StVZO
ANLAGE 14 zum Gutachten Nr. 55010500 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH
Seite 1 von 4
Auftraggeber Brock GmbH
Gewerbegebiet
53919 Weilerswist - Derkum
Prüfgegenstand PKW-Sonderrad
Modell B2
Typ B2 715
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W9 B2 715 W9/N27 Ø72,6Ø60,1 4/114,3/60,1 35 640 1965
Kennzeichnungen
KBA-Nummer 44659
Herstellerzeichen Brock Car Fashion
Radtyp und Ausführung B2 715 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 90 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz e. V. (Gutachten Nr. 55010500) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Suzuki
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

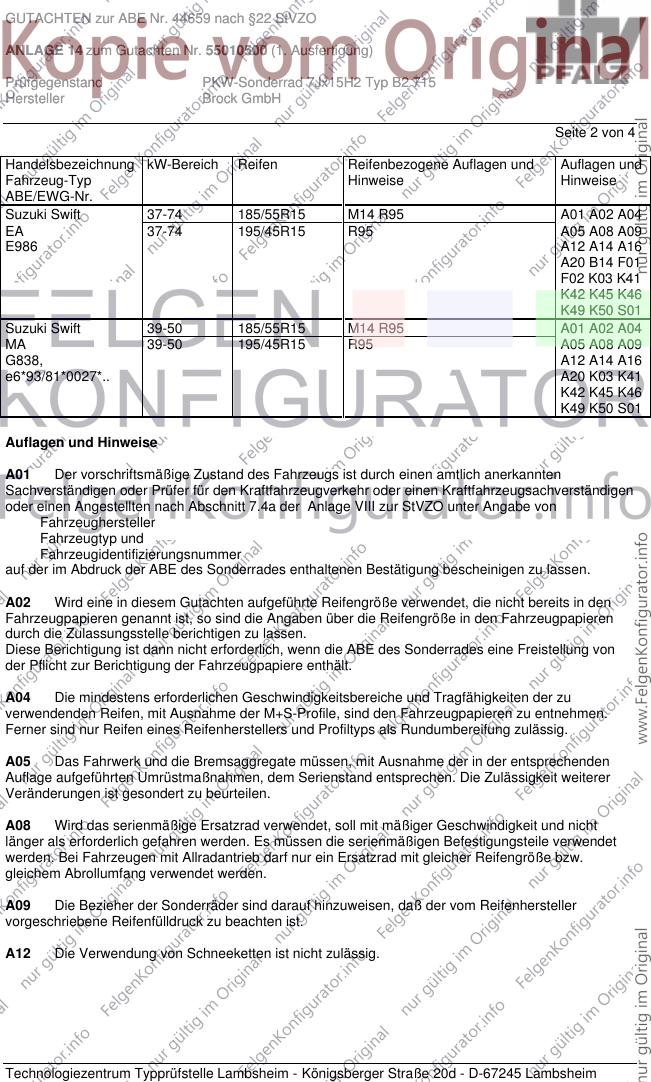

GUTACHTEN zur ABE Nr. 44659 nach §22 StVZO
ANLAGE 14 zum Gutachten Nr. 55010500 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 37-74 185/55R15 M14 R95 A01 A02 A04
EA 37-74 195/45R15 R95 A05 A08 A09
E986 A12 A14 A16
A20 B14 F01
F02 K03 K41
K42 K45 K46
K49 K50 S01
Suzuki Swift 39-50 185/55R15 M14 R95 A01 A02 A04
MA 39-50 195/45R15 R95 A05 A08 A09
G838, A12 A14 A16
e6*93/81*0027*.. A20 K03 K41
K42 K45 K46
K49 K50 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO unter Angabe von
Fahrzeughersteller
Fahrzeugtyp und
Fahrzeugidentifizierungsnummer
auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und Profiltyps als Rundumbereifung zulässig.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

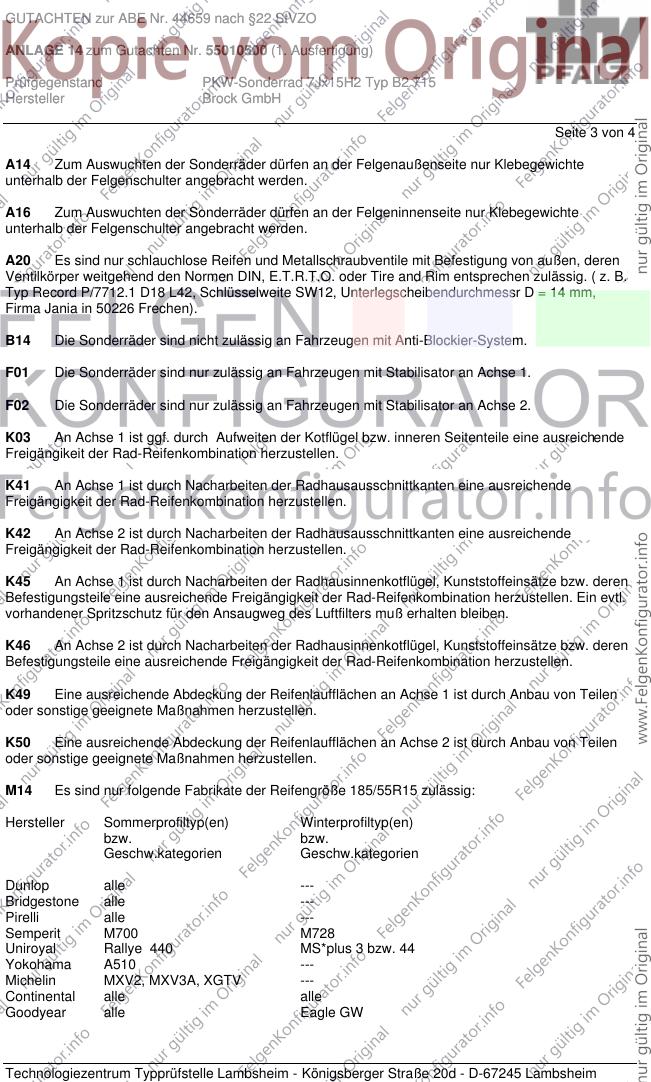

GUTACHTEN zur ABE Nr. 44659 nach §22 StVZO
ANLAGE 14 zum Gutachten Nr. 55010500 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH
Seite 3 von 4
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A20 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, deren
Ventilkörper weitgehend den Normen DIN, E.T.R.T.O. oder Tire and Rim entsprechen zulässig. ( z. B.
Typ Record P/7712.1 D18 L42, Schlüsselweite SW12, Unterlegscheibendurchmessr D = 14 mm,
Firma Jania in 50226 Frechen).
B14 Die Sonderräder sind nicht zulässig an Fahrzeugen mit Anti-Blockier-System.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
K03 An Achse 1 ist ggf. durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängikeit der Rad-Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
M14 Es sind nur folgende Fabrikate der Reifengröße 185/55R15 zulässig:
Hersteller Sommerprofiltyp(en) Winterprofiltyp(en)
bzw. bzw.
Geschw.kategorien Geschw.kategorien
Dunlop alle ---
Bridgestone alle ---
Pirelli alle ---
Semperit M700 M728
Uniroyal Rallye 440 MS*plus 3 bzw. 44
Yokohama A510 ---
Michelin MXV2, MXV3A, XGTV ---
Continental alle alle
Goodyear alle Eagle GW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 44659 nach §22 StVZO
ANLAGE 14 zum Gutachten Nr. 55010500 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH
Seite 4 von 4
Werden andere Reifenfabrikate verwendet, so ist über die Montierbarkeit auf Radgröße 7 J x 15 H2
eine Bestätigung des Reifenherstellers vorzulegen. Die Eignung des verwendeten Reifenfabrikats ist in
diesen Fällen auf der im Abdruck der ABE enthaltenen Bestätigung mit dem Hinweis zu bestätigen,
daß neben den in der Sonderrad-ABE genannten Reifenfabrikaten auch dieses Fabrikat verwendet
werden darf.
R95 Es sind nur Reifenfabrikate zulässig mit einer maximalen Flankenbreite von 195 mm
(montiert).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Das Gutachten umfaßt Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum Oktober 1999.
Prüflaboratorium Technologiezentrum Typprüfstelle Lambsheim des TÜV Pfalz e. V. akkreditiert von
der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der DAR-
Registrier-Nr.: KBA-P 00008-95
Lambsheim, 21.Januar 2000
Bohlander 00019446.DOC
