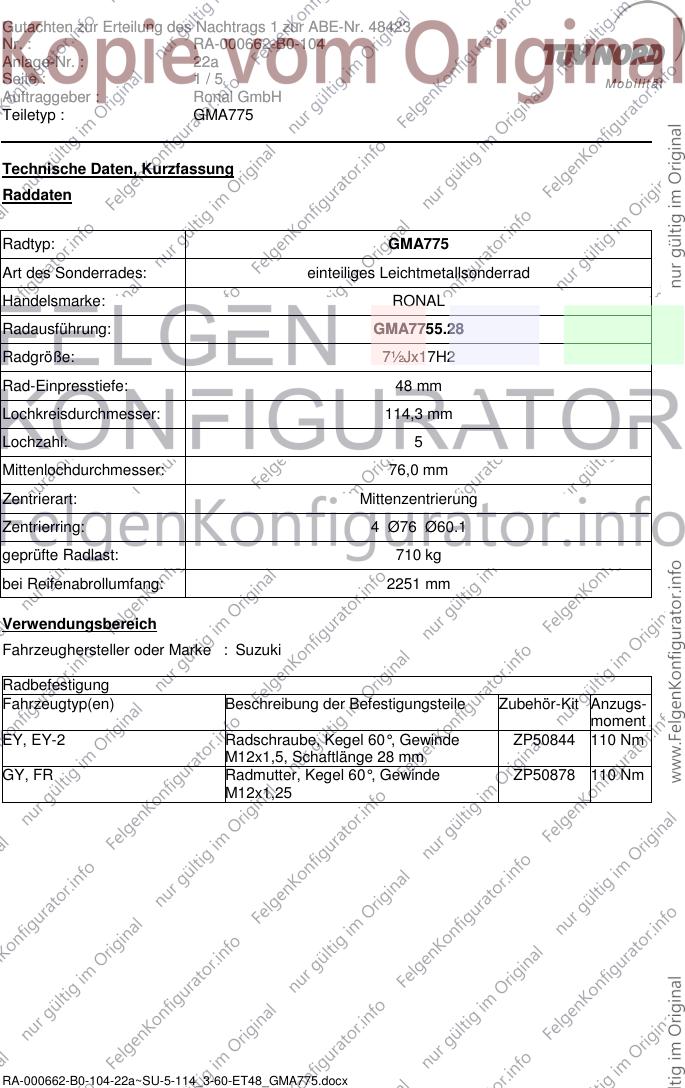

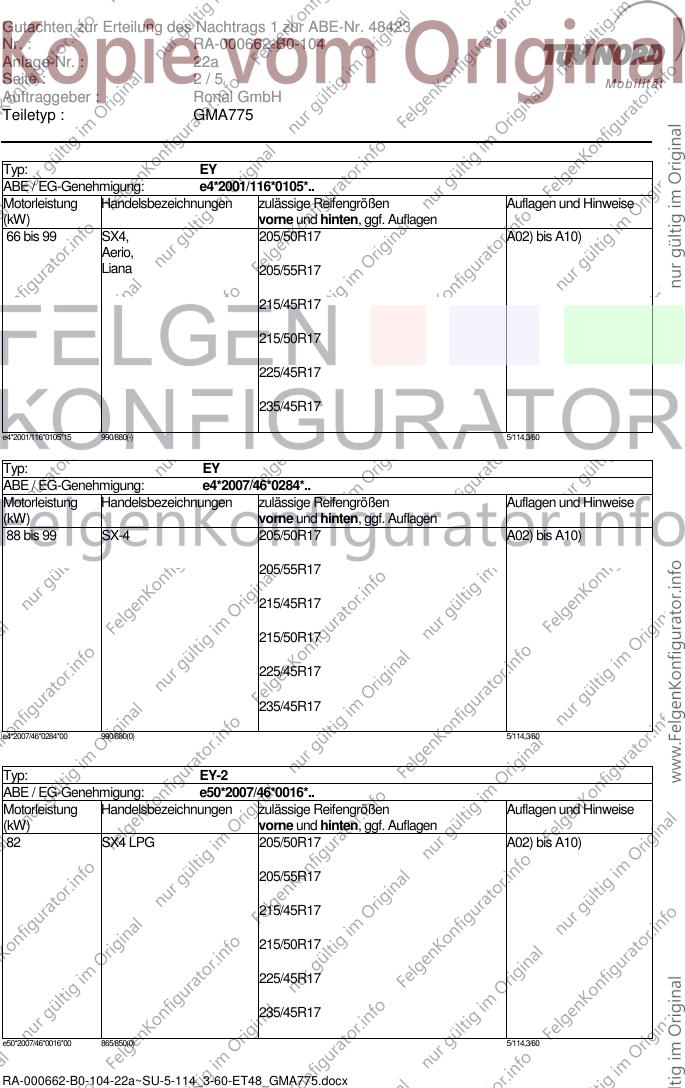

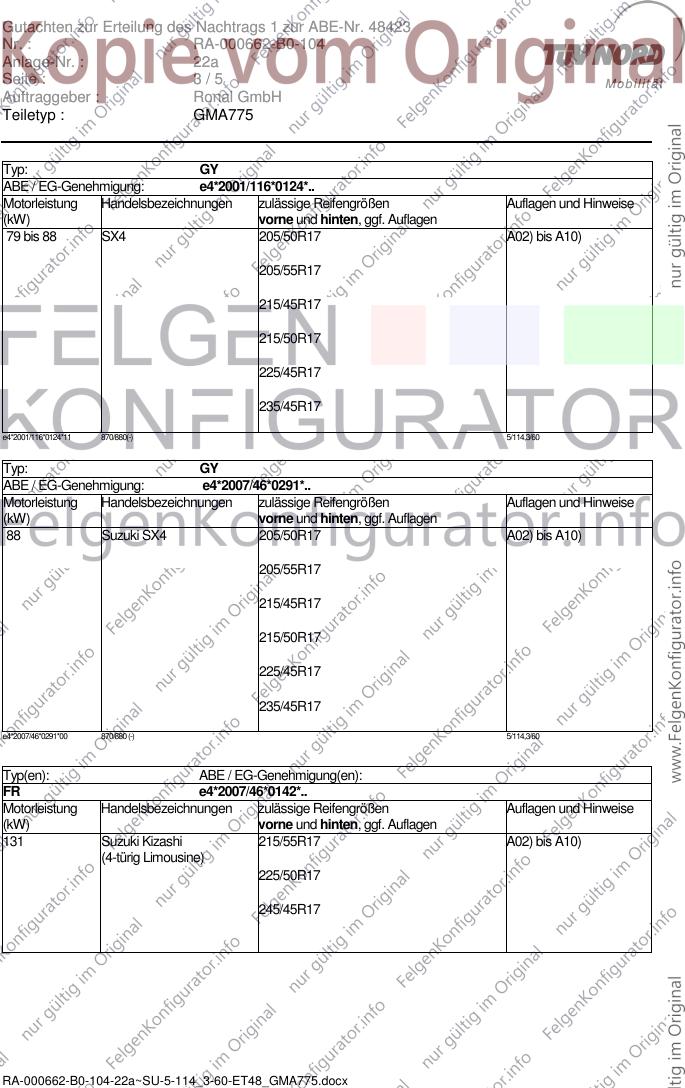

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48423
Nr. : RA-000662-B0-104
Anlage-Nr. : 22a
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : GMA775
Technische Daten, Kurzfassung
Raddaten
Radtyp: GMA775
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: GMA7755.28
Radgröße: 7½Jx17H2
Rad-Einpresstiefe: 48 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 4 Ø76 Ø60.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2251 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Suzuki
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
EY, EY-2 Radschraube, Kegel 60°, Gewinde ZP50844 110 Nm
M12x1,5, Schaftlänge 28 mm
GY, FR Radmutter, Kegel 60°, Gewinde ZP50878 110 Nm
M12x1,25
RA-000662-B0-104-22a~SU-5-114_3-60-ET48_GMA775.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48423
Nr. : RA-000662-B0-104
Anlage-Nr. : 22a
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : GMA775
Typ: EY
ABE / EG-Genehmigung: e4*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 99 SX4, 205/50R17 A02) bis A10)
Aerio,
Liana 205/55R17
215/45R17
215/50R17
225/45R17
235/45R17
e4*2001/116*0105*15 990/880(-) 5/114,3/60
Typ: EY
ABE / EG-Genehmigung: e4*2007/46*0284*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 99 SX-4 205/50R17 A02) bis A10)
205/55R17
215/45R17
215/50R17
225/45R17
235/45R17
e4*2007/46*0284*00 990/880(0) 5/114,3/60
Typ: EY-2
ABE / EG-Genehmigung: e50*2007/46*0016*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 SX4 LPG 205/50R17 A02) bis A10)
205/55R17
215/45R17
215/50R17
225/45R17
235/45R17
e50*2007/46*0016*00 865/850(0) 5/114,3/60
RA-000662-B0-104-22a~SU-5-114_3-60-ET48_GMA775.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48423
Nr. : RA-000662-B0-104
Anlage-Nr. : 22a
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : GMA775
Typ: GY
ABE / EG-Genehmigung: e4*2001/116*0124*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
79 bis 88 SX4 205/50R17 A02) bis A10)
205/55R17
215/45R17
215/50R17
225/45R17
235/45R17
e4*2001/116*0124*11 870/880(-) 5/114,3/60
Typ: GY
ABE / EG-Genehmigung: e4*2007/46*0291*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 Suzuki SX4 205/50R17 A02) bis A10)
205/55R17
215/45R17
215/50R17
225/45R17
235/45R17
e4*2007/46*0291*00 870/880 (-) 5/114,3/60
Typ(en): ABE / EG-Genehmigung(en):
FR e4*2007/46*0142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Suzuki Kizashi 215/55R17 A02) bis A10)
(4-türig Limousine)
225/50R17
245/45R17
RA-000662-B0-104-22a~SU-5-114_3-60-ET48_GMA775.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48423
Nr. : RA-000662-B0-104
Anlage-Nr. : 22a
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : GMA775
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000662-B0-104-22a~SU-5-114_3-60-ET48_GMA775.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48423
Nr. : RA-000662-B0-104
Anlage-Nr. : 22a
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : GMA775
Die Anlage Nr. 22a mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ GMA775 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 28.09.2012
