Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 19b

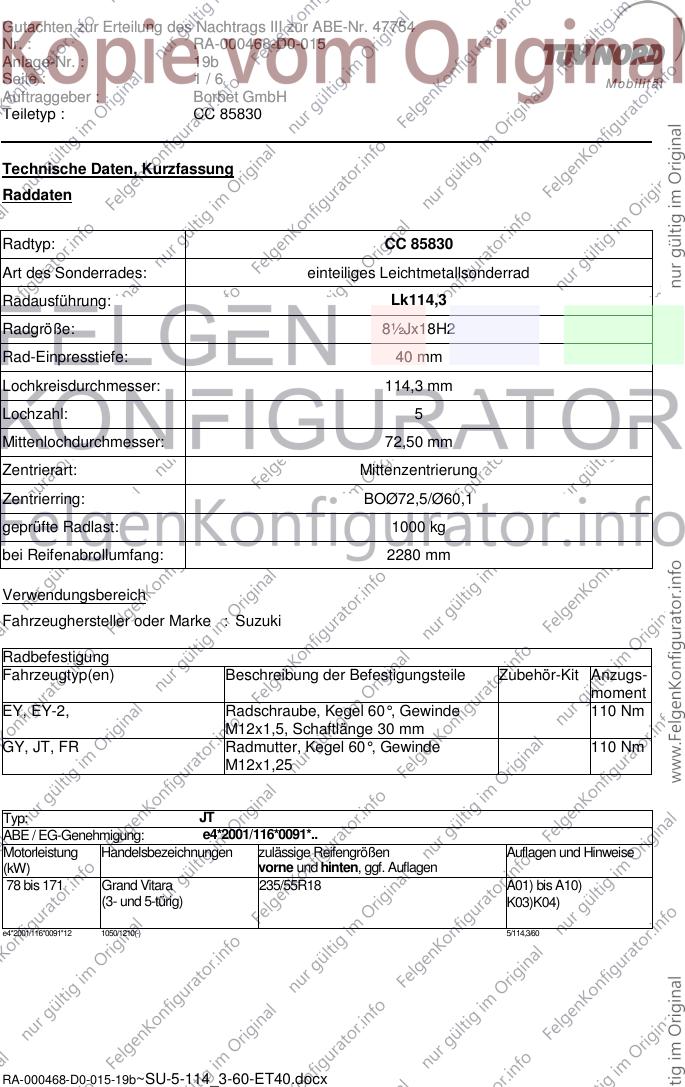

Seite : 1/6 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
Technische Daten, Kurzfassung
Raddaten
Radtyp: CC 85830
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: Lk114,3
Radgröße: 8½Jx18H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø60,1
geprüfte Radlast: 1000 kg
bei Reifenabrollumfang: 2280 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Suzuki
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
EY, EY-2, Radschraube, Kegel 60°, Gewinde 110 Nm
M12x1,5, Schaftlänge 30 mm
GY, JT, FR Radmutter, Kegel 60°, Gewinde 110 Nm
M12x1,25
Typ: JT
ABE / EG-Genehmigung: e4*2001/116*0091*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
78 bis 171 Grand Vitara 235/55R18 A01) bis A10)
(3- und 5-türig) K03)K04)
e4*2001/116*0091*12 1050/1210(-) 5/114,3/60
RA-000468-D0-015-19b~SU-5-114_3-60-ET40.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 19b
Seite : 2/6 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
Typ: JT
ABE / EG-Genehmigung: e4*2007/46*0292*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
78 bis 124 Grand Vitara 235/55R18 A01) bis A10)
(3- und 5-türig) K03)K04)
e4*2007/46*0292*00 1050/1210(-) 5/114,3/60
Typ: EY
ABE / EG-Genehmigung: e4*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 99 SX4, Aerio, Liana 225/40R18 A02) bis A10)
(mit Verbreiterung)
225/45R18
235/40R18
245/40R18
A01)K01)
66 bis 99 SX4, Aerio, Liana 225/40R18 A01) bis A10)
(ohne Verbreiterung) K01)K02)
225/45R18
235/40R18
245/40R18
e4*2001/116*0105*13 990/880(-) 5/114,3/60
Typ: EY
ABE / EG-Genehmigung: e4*2007/46*0284*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 99 SX4 225/40R18 A02) bis A10)
(mit Verbreiterung)
225/45R18
235/40R18
245/40R18
A01)K01)
88 bis 99 SX4 225/40R18 A01) bis A10)
(ohne Verbreiterung) K01)K02)
225/45R18
235/40R18
245/40R18
e4*2007/46*0284*00 990/880(0) 5/114,3/60
RA-000468-D0-015-19b~SU-5-114_3-60-ET40.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 19b

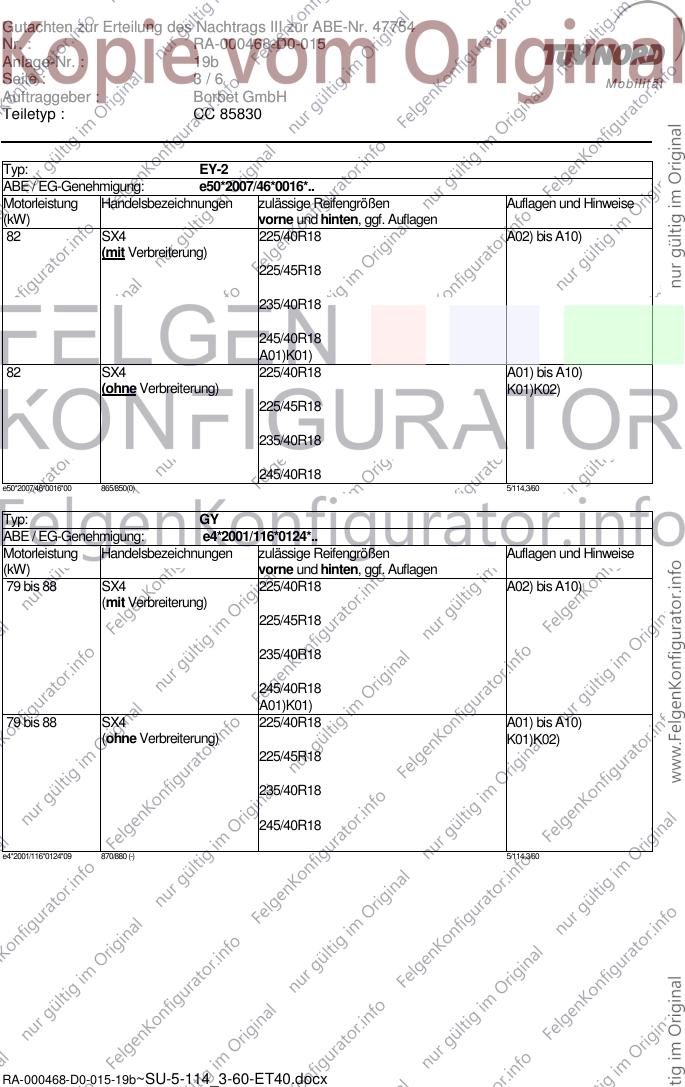

Seite : 3/6 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
Typ: EY-2
ABE / EG-Genehmigung: e50*2007/46*0016*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 SX4 225/40R18 A02) bis A10)
(mit Verbreiterung)
225/45R18
235/40R18
245/40R18
A01)K01)
82 SX4 225/40R18 A01) bis A10)
(ohne Verbreiterung) K01)K02)
225/45R18
235/40R18
245/40R18
e50*2007/46*0016*00 865/850(0) 5/114,3/60
Typ: GY
ABE / EG-Genehmigung: e4*2001/116*0124*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
79 bis 88 SX4 225/40R18 A02) bis A10)
(mit Verbreiterung)
225/45R18
235/40R18
245/40R18
A01)K01)
79 bis 88 SX4 225/40R18 A01) bis A10)
(ohne Verbreiterung) K01)K02)
225/45R18
235/40R18
245/40R18
e4*2001/116*0124*09 870/880 (-) 5/114,3/60
RA-000468-D0-015-19b~SU-5-114_3-60-ET40.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 19b

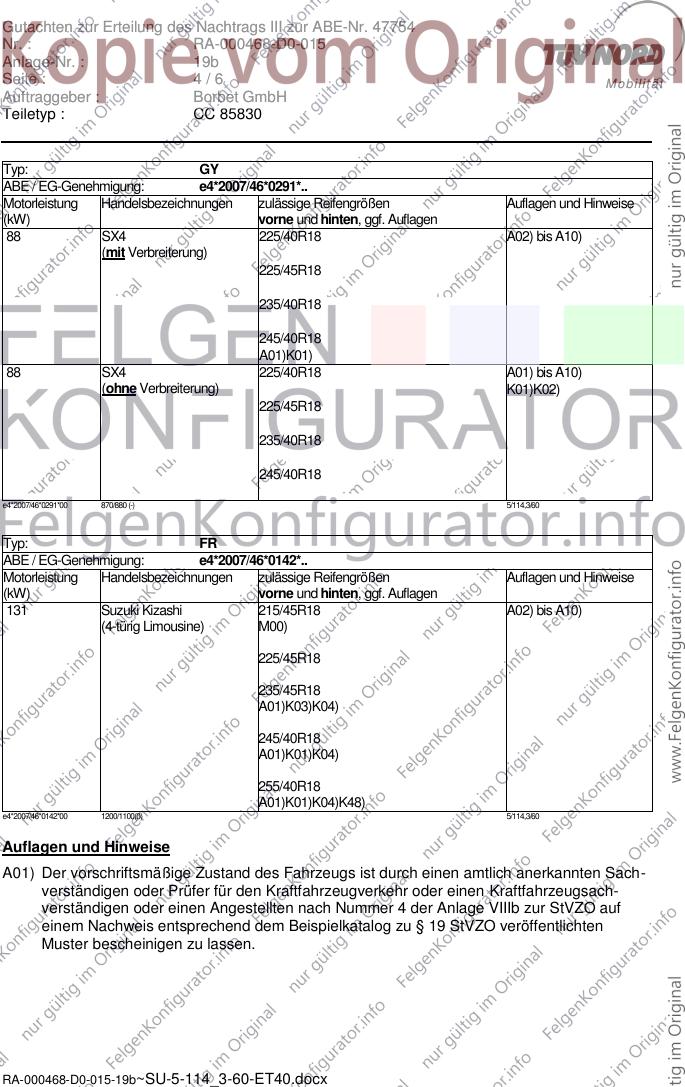

Seite : 4/6 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
Typ: GY
ABE / EG-Genehmigung: e4*2007/46*0291*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 SX4 225/40R18 A02) bis A10)
(mit Verbreiterung)
225/45R18
235/40R18
245/40R18
A01)K01)
88 SX4 225/40R18 A01) bis A10)
(ohne Verbreiterung) K01)K02)
225/45R18
235/40R18
245/40R18
e4*2007/46*0291*00 870/880 (-) 5/114,3/60
Typ: FR
ABE / EG-Genehmigung: e4*2007/46*0142*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
131 Suzuki Kizashi 215/45R18 A02) bis A10)
(4-türig Limousine) M00)
225/45R18
235/45R18
A01)K03)K04)
245/40R18
A01)K01)K04)
255/40R18
A01)K01)K04)K48)
e4*2007/46*0142*00 1200/1100(0) 5/114,3/60
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000468-D0-015-19b~SU-5-114_3-60-ET40.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 19b

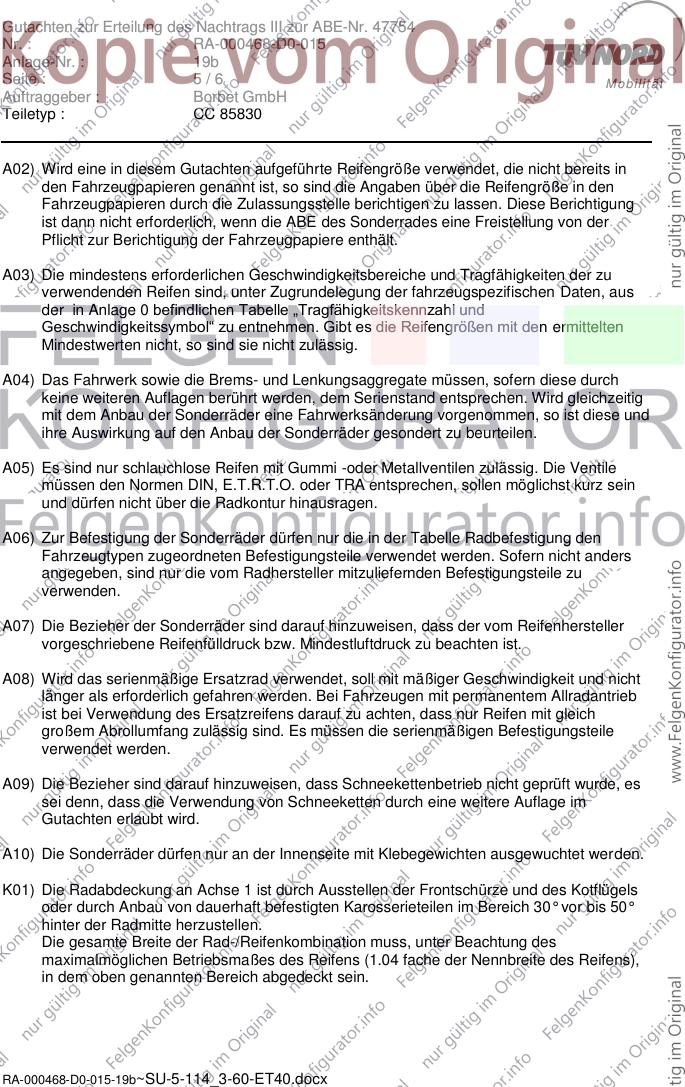

Seite : 5/6 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000468-D0-015-19b~SU-5-114_3-60-ET40.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 19b

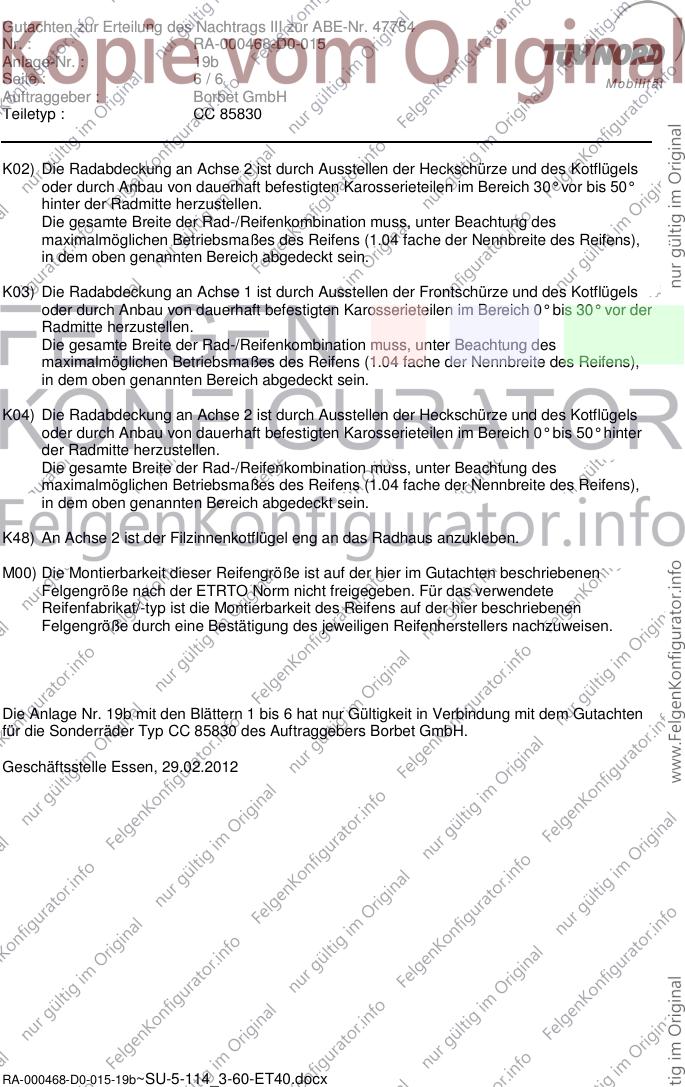

Seite : 6/6 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K48) An Achse 2 ist der Filzinnenkotflügel eng an das Radhaus anzukleben.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Die Anlage Nr. 19b mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CC 85830 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 29.02.2012
