Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49428*03
Gerät: Sonderräder für Pkw
8 J x 19 H2
Typ: ZH8090
§ 22 49428*03
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49428
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.

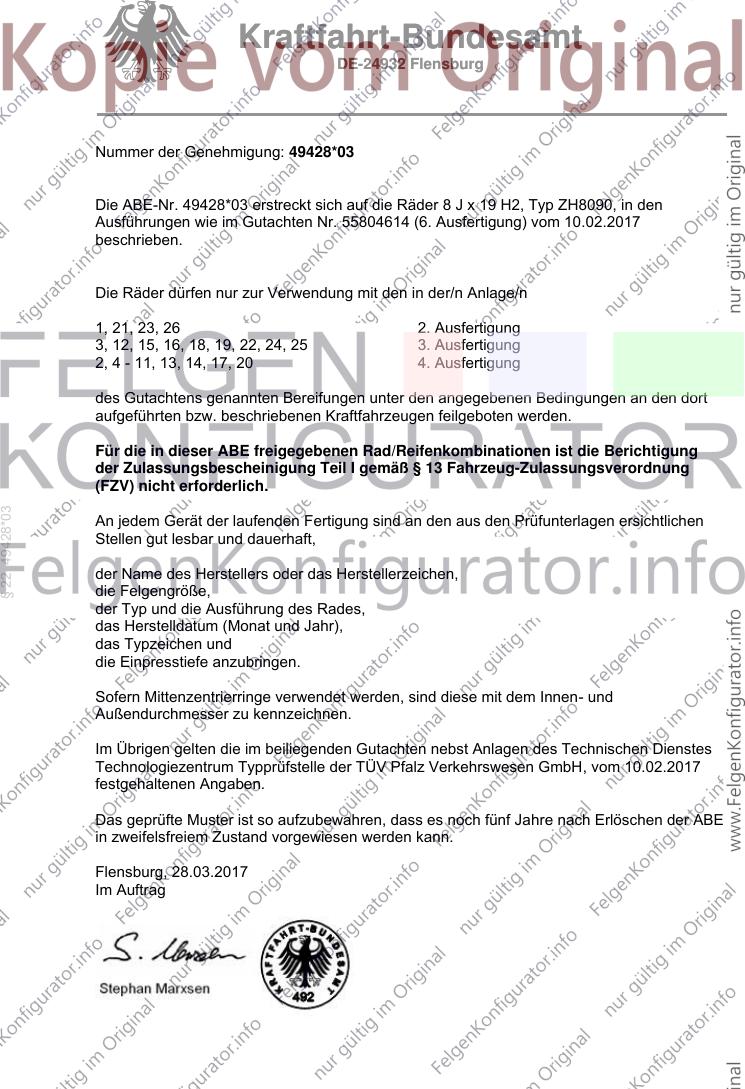

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49428*03
Die ABE-Nr. 49428*03 erstreckt sich auf die Räder 8 J x 19 H2, Typ ZH8090, in den
Ausführungen wie im Gutachten Nr. 55804614 (6. Ausfertigung) vom 10.02.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1, 21, 23, 26 2. Ausfertigung
3, 12, 15, 16, 18, 19, 22, 24, 25 3. Ausfertigung
2, 4 - 11, 13, 14, 17, 20 4. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
§ 22 49428*03
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 10.02.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 28.03.2017
Im Auftrag
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 1 von 4
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell Zenith
Typ ZH8090
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
F4 ZH8090/F4 / Ø60,1-P-Ø76 5/114,3/60,1 50 730 2260
Kennzeichnungen
KBA-Nummer 49428
Herstellerzeichen MAK
Radtyp und Ausführung ZH8090...(s.o)
Radgröße 8,0Jx19H2
§ 22 49428*03
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,25 Kegel 60° 90 - P12
S03 Schraube M12x1,5 Kegel 60° 100 27 P14
S04 Schraube M12x1,5 Kegel 60° 90 27 P14
S05 Mutter M12x1,25 Kegel 60° 140 - P12
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Suzuki
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Kizashi 131 225/40R19 T93 A12 A14 A21
FR 131 235/35R19 T91 A57 Lim S05
e4*2007/46*0142*.. 131 235/40R19
Suzuki SX4 79, 88 215/35R19 A12 A14 A21
GY 79, 88 225/35R19 A01 K1b K42 A58 Lim S02
e4*2001/116*0124*..
- Limousine
Suzuki SX4 S-Cross 82,88,103 225/40R19 A12 A14 A21
JY A57 F16 S03
e4*2007/46*
0779*04-..
ab Modelljahr 2017
Suzuki SX4 S-Cross 88 225/35R19 T88 A12 A14 A21
JY A57 F16 S04
e4*2007/46*
0779*00-03
Suzuki Vitara 88, 103 225/40R19 A12 A14 A21
§ 22 49428*03
LY 88, 103 235/35R19 A57 S04
e4*2007/46*0928*.. 88, 103 235/40R19
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

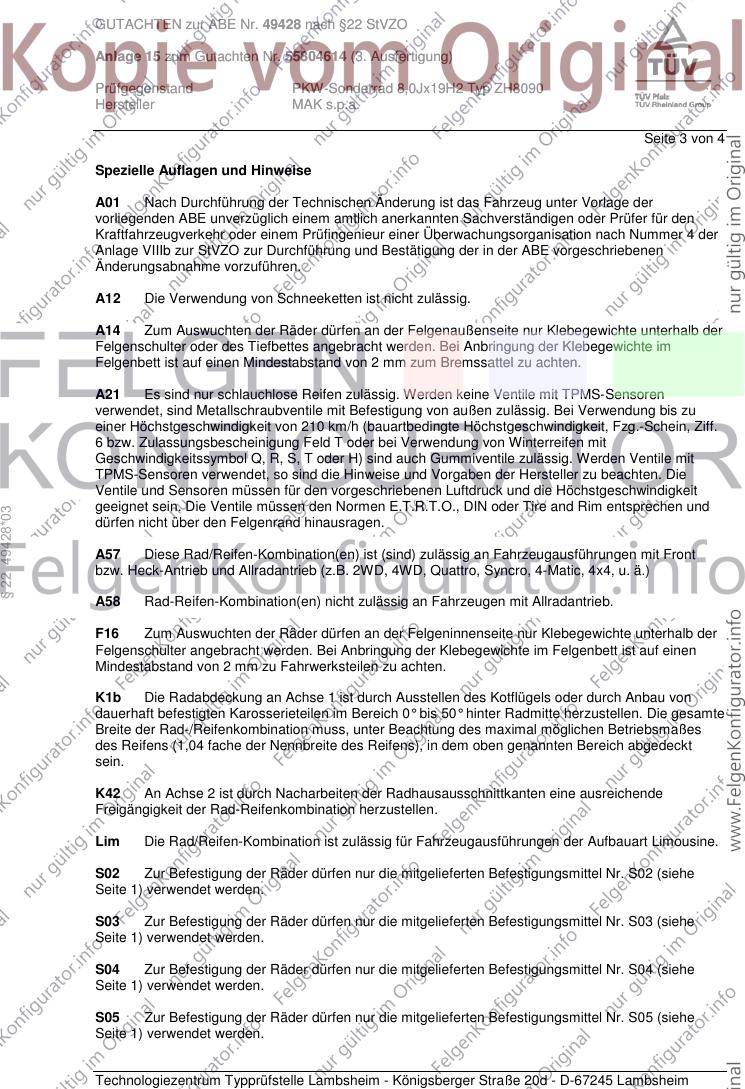

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 3 von 4
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
§ 22 49428*03
dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

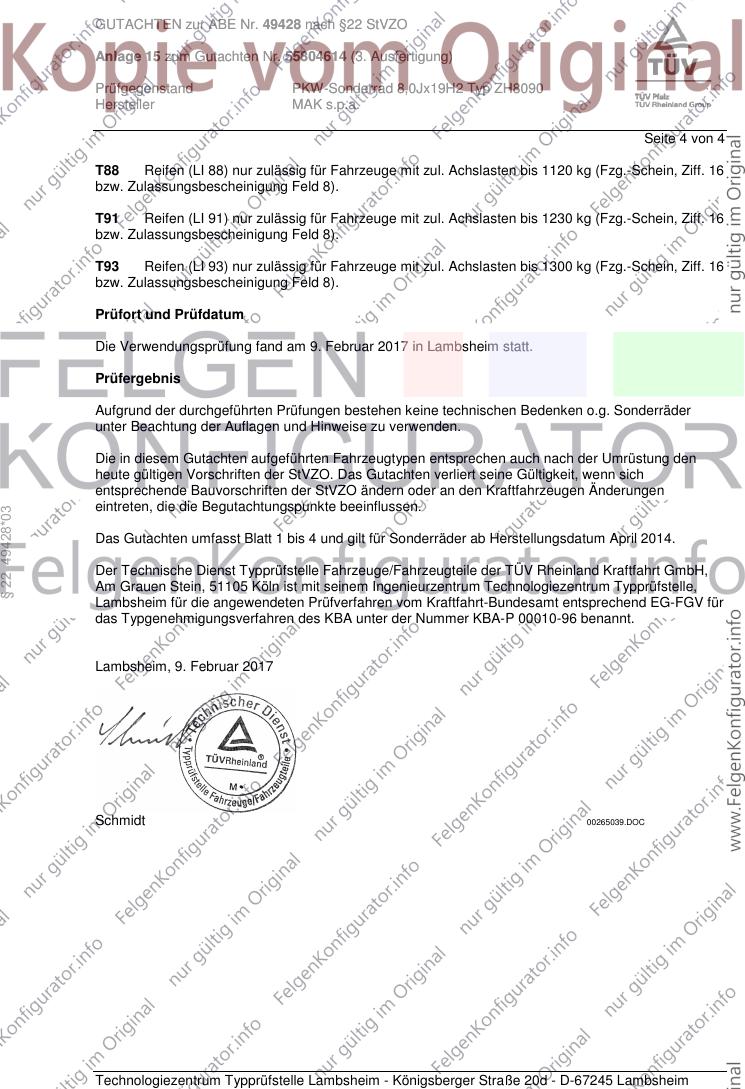

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 4 von 4
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
§ 22 49428*03
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Februar 2017
Schmidt 00265039.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
