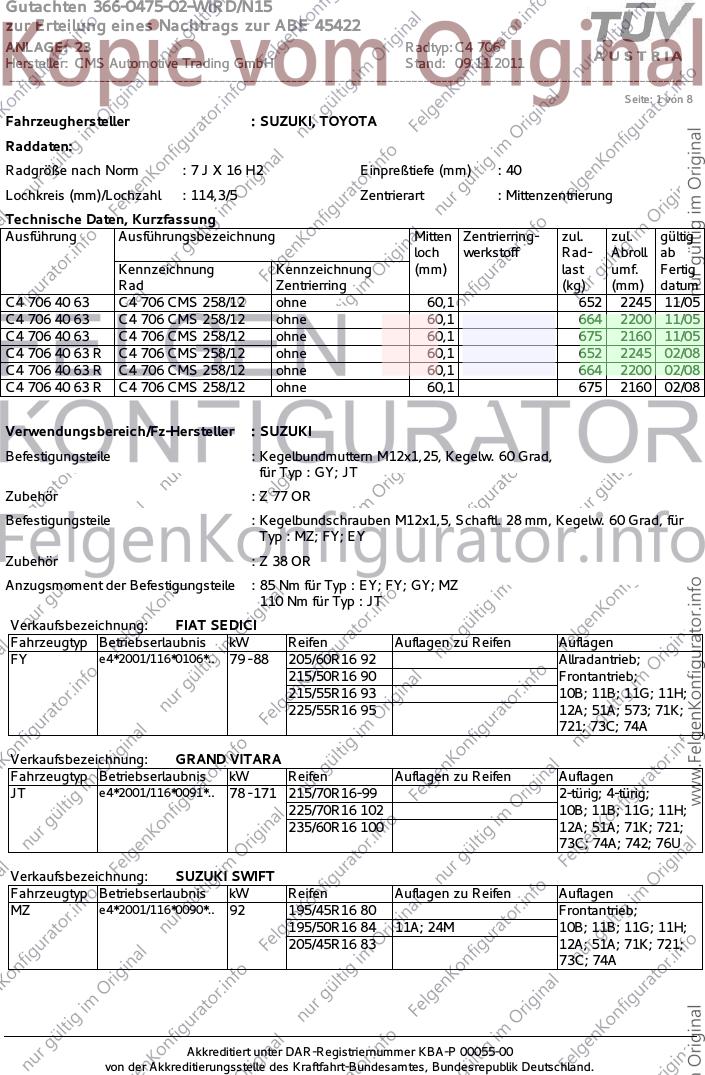

Gutachten 366-0475-02-WIRD/N15
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 23 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 09.11.2011
__________________________________________________________________________________________________________________
Seite: 1 von 8
Fahrzeughersteller : SUZUKI, TOYOTA
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C4 706 40 63 C4 706 CMS 258/12 ohne 60,1 652 2245 11/05
C4 706 40 63 C4 706 CMS 258/12 ohne 60,1 664 2200 11/05
C4 706 40 63 C4 706 CMS 258/12 ohne 60,1 675 2160 11/05
C4 706 40 63 R C4 706 CMS 258/12 ohne 60,1 652 2245 02/08
C4 706 40 63 R C4 706 CMS 258/12 ohne 60,1 664 2200 02/08
C4 706 40 63 R C4 706 CMS 258/12 ohne 60,1 675 2160 02/08
Verwendungsbereich/Fz-Hersteller : SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : GY; JT
Zubehör : Z 77 OR
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : MZ; FY; EY
Zubehör : Z 38 OR
Anzugsmoment der Befestigungsteile : 85 Nm für Typ : EY; FY; GY; MZ
110 Nm für Typ : JT
Verkaufsbezeichnung: FIAT SEDICI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e4*2001/116*0106*.. 79 - 88 205/60R16 92 Allradantrieb;
215/50R16 90 Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/55R16 95 12A; 51A; 573; 71K;
721; 73C; 74A
Verkaufsbezeichnung: GRAND VITARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JT e4*2001/116*0091*.. 78 - 171 215/70R16-99 2-türig; 4-türig;
225/70R16 102 10B; 11B; 11G; 11H;
235/60R16 100 12A; 51A; 71K; 721;
73C; 74A; 742; 76U
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MZ e4*2001/116*0090*.. 92 195/45R16 80 Frontantrieb;
195/50R16 84 11A; 24M 10B; 11B; 11G; 11H;
205/45R16 83 12A; 51A; 71K; 721;
73C; 74A
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

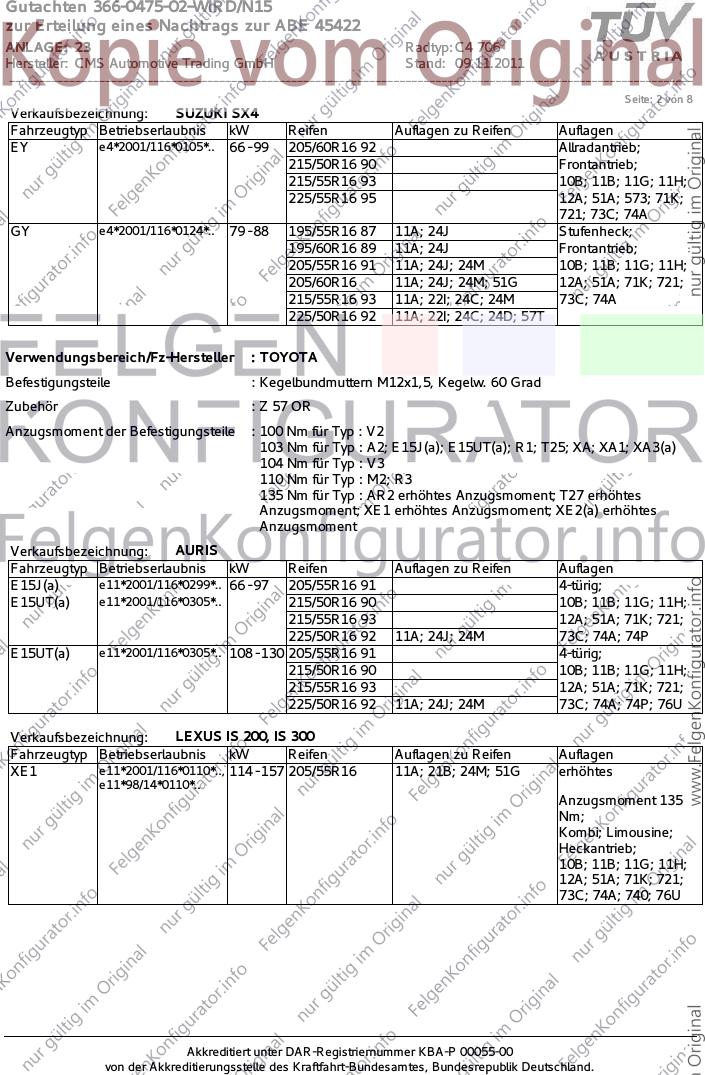

Gutachten 366-0475-02-WIRD/N15
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 23 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 09.11.2011
__________________________________________________________________________________________________________________
Seite: 2 von 8
Verkaufsbezeichnung: SUZUKI SX4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EY e4*2001/116*0105*.. 66 - 99 205/60R16 92 Allradantrieb;
215/50R16 90 Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/55R16 95 12A; 51A; 573; 71K;
721; 73C; 74A
GY e4*2001/116*0124*.. 79 - 88 195/55R16 87 11A; 24J Stufenheck;
195/60R16 89 11A; 24J Frontantrieb;
205/55R16 91 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/60R16 11A; 24J; 24M; 51G 12A; 51A; 71K; 721;
215/55R16 93 11A; 22I; 24C; 24M 73C; 74A
225/50R16 92 11A; 22I; 24C; 24D; 57T
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 57 OR
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : V2
103 Nm für Typ : A2; E15J(a); E15UT(a); R1; T25; XA; XA1; XA3(a)
104 Nm für Typ : V3
110 Nm für Typ : M2; R3
135 Nm für Typ : AR2 erhöhtes Anzugsmoment; T27 erhöhtes
Anzugsmoment; XE1 erhöhtes Anzugsmoment; XE2(a) erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 66 - 97 205/55R16 91 4-türig;
E15UT(a) e11*2001/116*0305*.. 215/50R16 90 10B; 11B; 11G; 11H;
215/55R16 93 12A; 51A; 71K; 721;
225/50R16 92 11A; 24J; 24M 73C; 74A; 74P
E15UT(a) e11*2001/116*0305*.. 108 - 130 205/55R16 91 4-türig;
215/50R16 90 10B; 11B; 11G; 11H;
215/55R16 93 12A; 51A; 71K; 721;
225/50R16 92 11A; 24J; 24M 73C; 74A; 74P; 76U
Verkaufsbezeichnung: LEXUS IS 200, IS 300
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE1 e11*2001/116*0110*.., 114 - 157 205/55R16 11A; 21B; 24M; 51G erhöhtes
e11*98/14*0110*..
Anzugsmoment 135
Nm;
Kombi; Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 740; 76U
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

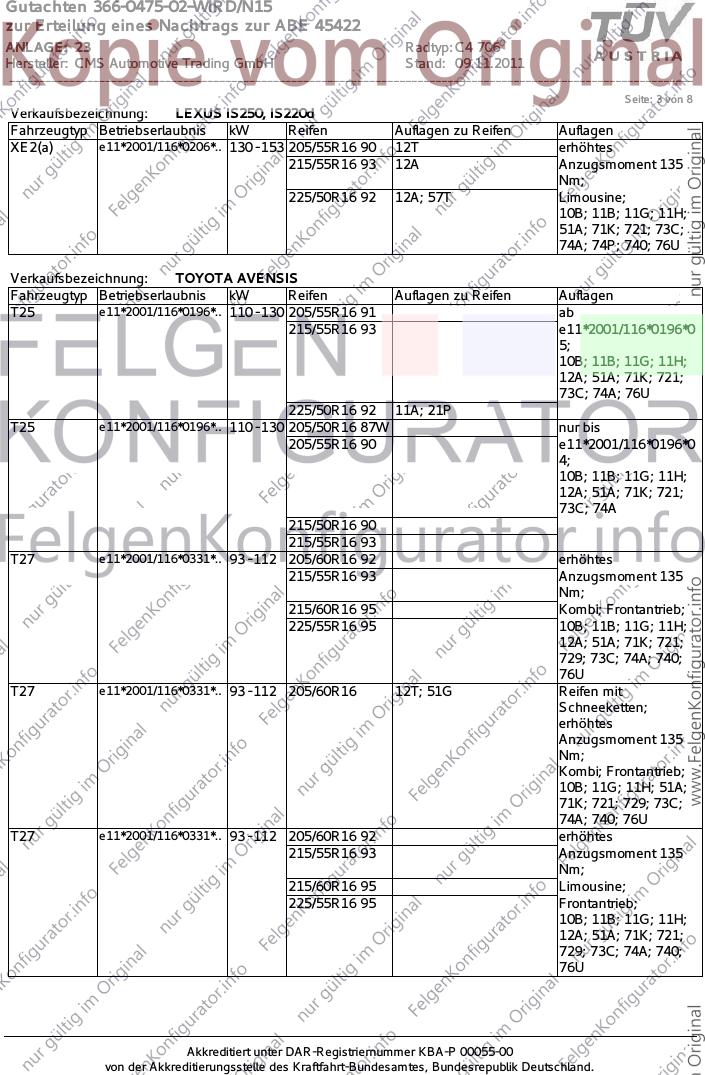

Gutachten 366-0475-02-WIRD/N15
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 23 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 09.11.2011
__________________________________________________________________________________________________________________
Seite: 3 von 8
Verkaufsbezeichnung: LEXUS IS250, IS220d
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE2(a) e11*2001/116*0206*.. 130 - 153 205/55R16 90 12T erhöhtes
215/55R16 93 12A Anzugsmoment 135
Nm;
225/50R16 92 12A; 57T Limousine;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 74P; 740; 76U
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 110 - 130 205/55R16 91 ab
215/55R16 93 e11*2001/116*0196*0
5;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76U
225/50R16 92 11A; 21P
T25 e11*2001/116*0196*.. 110 - 130 205/50R16 87W nur bis
205/55R16 90 e11*2001/116*0196*0
4;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
215/50R16 90
215/55R16 93
T27 e11*2001/116*0331*.. 93 - 112 205/60R16 92 erhöhtes
215/55R16 93 Anzugsmoment 135
Nm;
215/60R16 95 Kombi; Frontantrieb;
225/55R16 95 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 740;
76U
T27 e11*2001/116*0331*.. 93 - 112 205/60R16 12T; 51G Reifen mit
Schneeketten;
erhöhtes
Anzugsmoment 135
Nm;
Kombi; Frontantrieb;
10B; 11G; 11H; 51A;
71K; 721; 729; 73C;
74A; 740; 76U
T27 e11*2001/116*0331*.. 93 - 112 205/60R16 92 erhöhtes
215/55R16 93 Anzugsmoment 135
Nm;
215/60R16 95 Limousine;
225/55R16 95 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 740;
76U
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

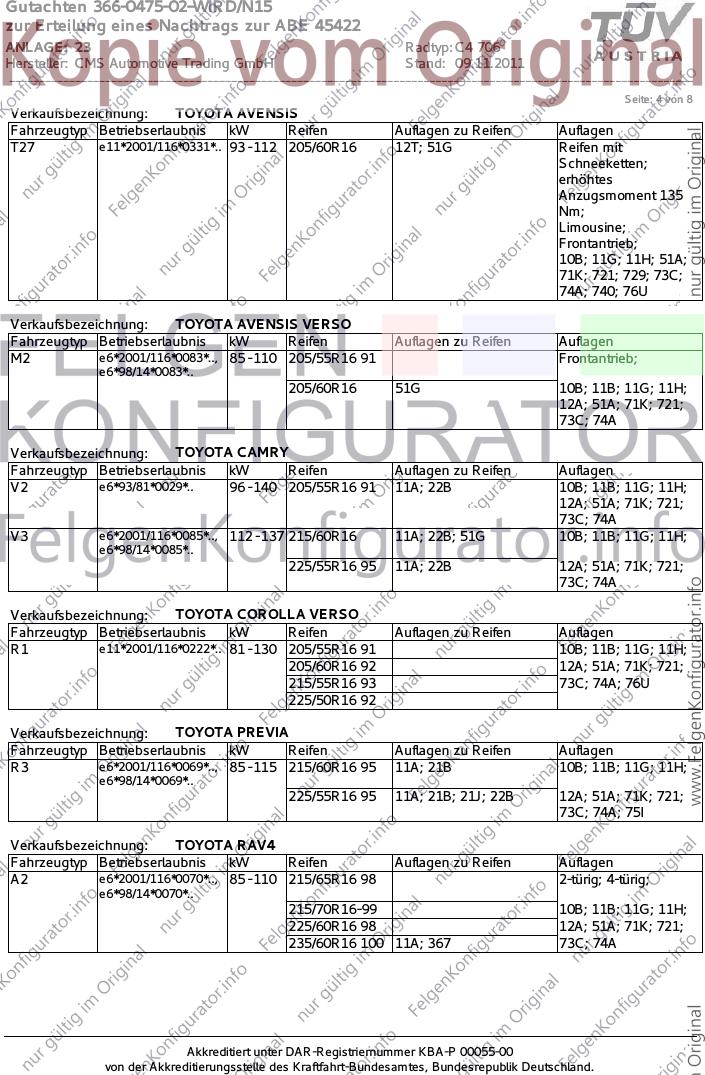

Gutachten 366-0475-02-WIRD/N15
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 23 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 09.11.2011
__________________________________________________________________________________________________________________
Seite: 4 von 8
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T27 e11*2001/116*0331*.. 93 - 112 205/60R16 12T; 51G Reifen mit
Schneeketten;
erhöhtes
Anzugsmoment 135
Nm;
Limousine;
Frontantrieb;
10B; 11G; 11H; 51A;
71K; 721; 729; 73C;
74A; 740; 76U
Verkaufsbezeichnung: TOYOTA AVENSIS VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M2 e6*2001/116*0083*.., 85 - 110 205/55R16 91 Frontantrieb;
e6*98/14*0083*..
205/60R16 51G 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
Verkaufsbezeichnung: TOYOTA CAMRY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V2 e6*93/81*0029*.. 96 - 140 205/55R16 91 11A; 22B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
V3 e6*2001/116*0085*.., 112 - 137 215/60R16 11A; 22B; 51G 10B; 11B; 11G; 11H;
e6*98/14*0085*..
225/55R16 95 11A; 22B 12A; 51A; 71K; 721;
73C; 74A
Verkaufsbezeichnung: TOYOTA COROLLA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1 e11*2001/116*0222*.. 81 - 130 205/55R16 91 10B; 11B; 11G; 11H;
205/60R16 92 12A; 51A; 71K; 721;
215/55R16 93 73C; 74A; 76U
225/50R16 92
Verkaufsbezeichnung: TOYOTA PREVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R3 e6*2001/116*0069*.., 85 - 115 215/60R16 95 11A; 21B 10B; 11B; 11G; 11H;
e6*98/14*0069*..
225/55R16 95 11A; 21B; 21J; 22B 12A; 51A; 71K; 721;
73C; 74A; 75I
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A2 e6*2001/116*0070*.., 85 - 110 215/65R16 98 2-türig; 4-türig;
e6*98/14*0070*..
215/70R16-99 10B; 11B; 11G; 11H;
225/60R16 98 12A; 51A; 71K; 721;
235/60R16 100 11A; 367 73C; 74A
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

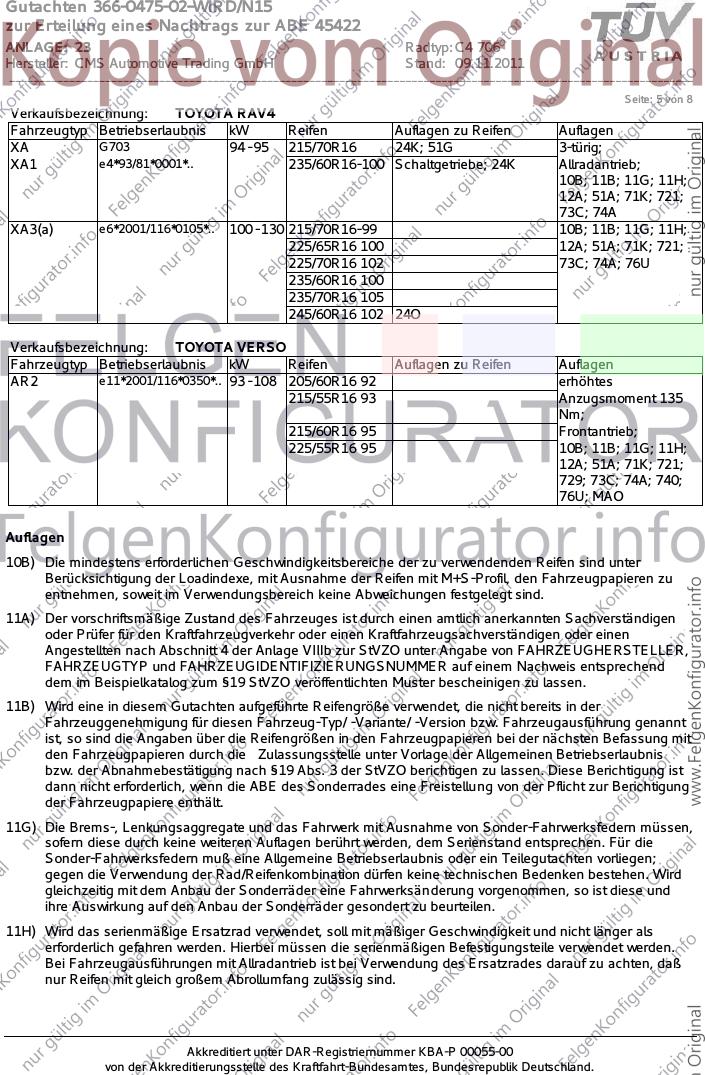

Gutachten 366-0475-02-WIRD/N15
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 23 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 09.11.2011
__________________________________________________________________________________________________________________
Seite: 5 von 8
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XA G703 94 - 95 215/70R16 24K; 51G 3-türig;
XA1 e4*93/81*0001*.. 235/60R16-100 Schaltgetriebe; 24K Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
XA3(a) e6*2001/116*0105*.. 100 - 130 215/70R16-99 10B; 11B; 11G; 11H;
225/65R16 100 12A; 51A; 71K; 721;
225/70R16 102 73C; 74A; 76U
235/60R16 100
235/70R16 105
245/60R16 102 24O
Verkaufsbezeichnung: TOYOTA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AR2 e11*2001/116*0350*.. 93 - 108 205/60R16 92 erhöhtes
215/55R16 93 Anzugsmoment 135
Nm;
215/60R16 95 Frontantrieb;
225/55R16 95 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 740;
76U; MAO
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N15
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 23 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 09.11.2011
__________________________________________________________________________________________________________________

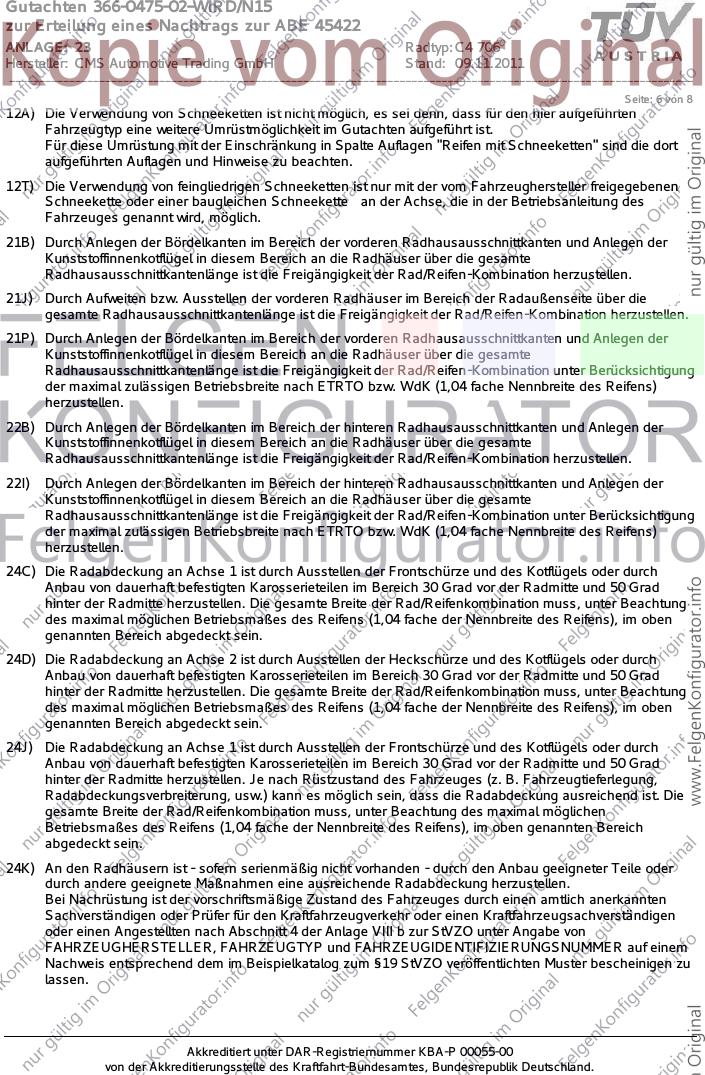

Seite: 6 von 8
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der Bördelkanten im Bereich der vorderen Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der Bördelkanten im Bereich der vorderen Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der Bördelkanten im Bereich der hinteren Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der Bördelkanten im Bereich der hinteren Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N15
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 23 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 09.11.2011
__________________________________________________________________________________________________________________

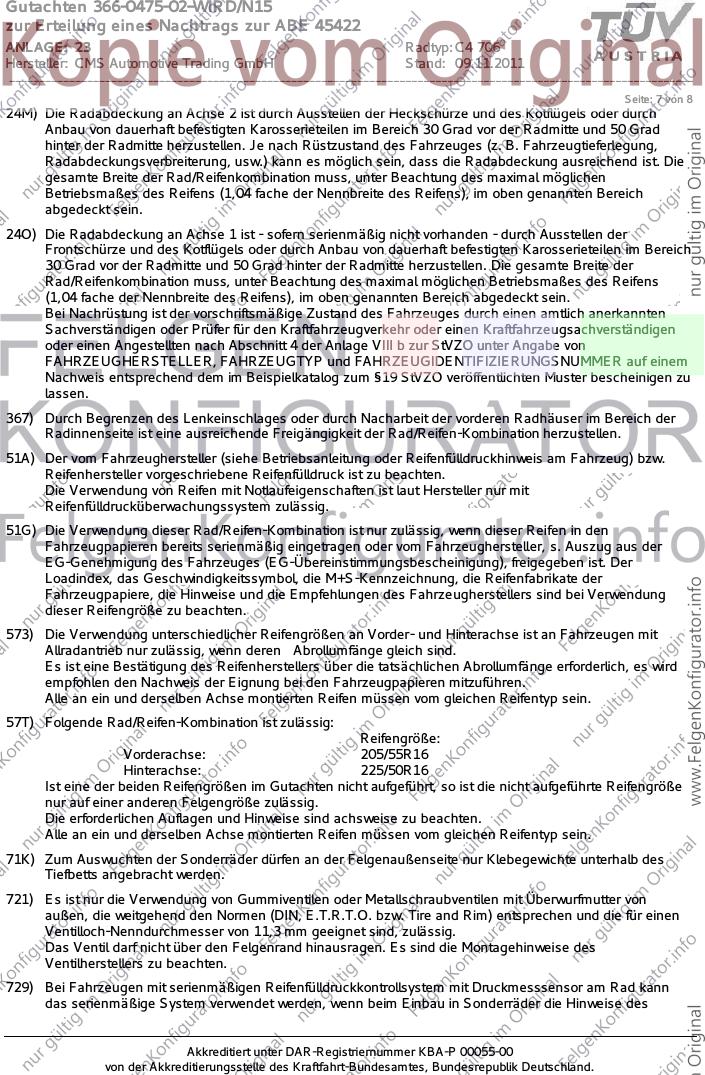

Seite: 7 von 8
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24O) Die Radabdeckung an Achse 1 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N15
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 23 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 09.11.2011
__________________________________________________________________________________________________________________

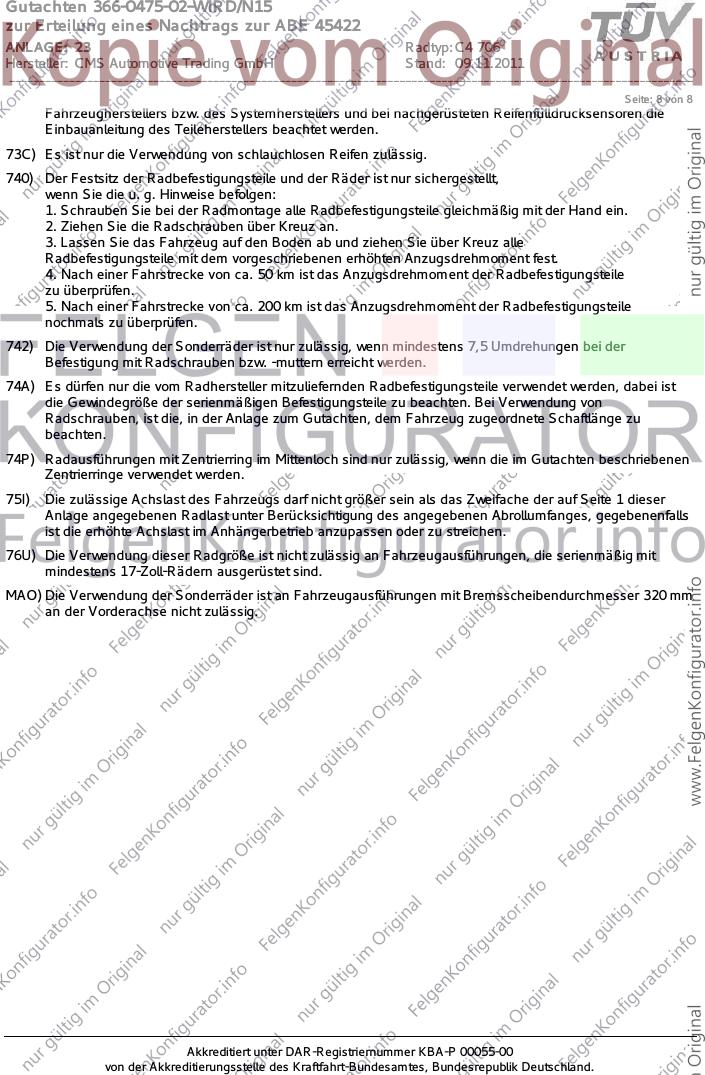

Seite: 8 von 8
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
742) Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 7,5 Umdrehungen bei der
Befestigung mit Radschrauben bzw. -muttern erreicht werden.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
MAO) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an der Vorderachse nicht zulässig.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
