Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47885
Nr. : RA-000493-I0-104
Anlage-Nr. : 5
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

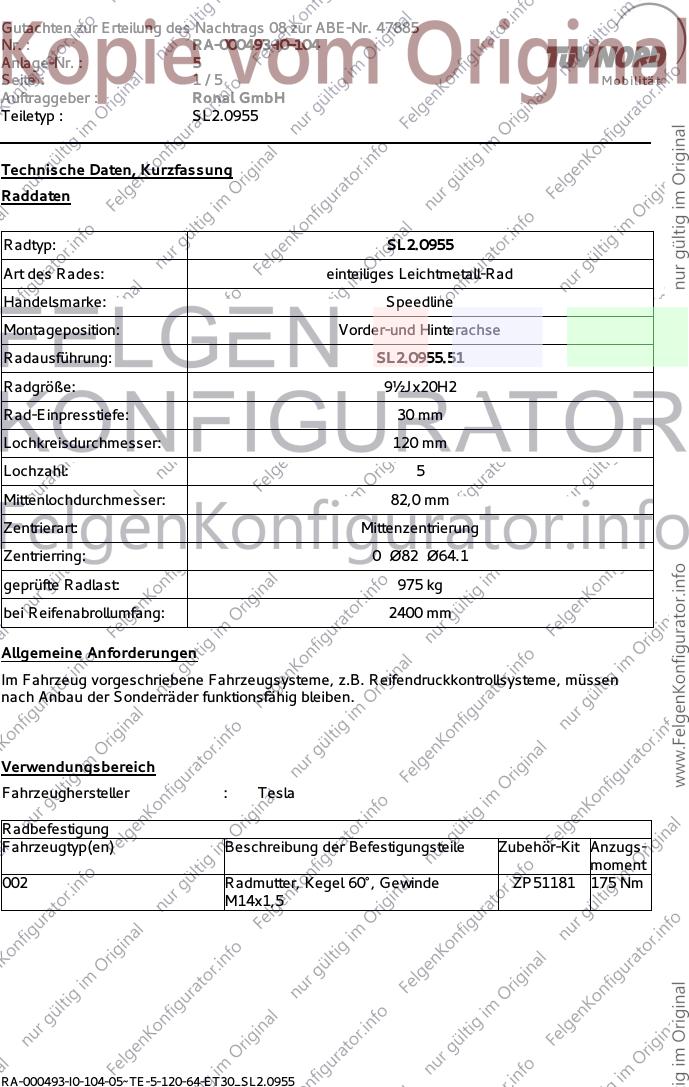

Technische Daten, Kurzfassung
Raddaten
Radtyp: SL2.0955
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL2.0955.51
Radgröße: 9½Jx20H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 0 Ø82 Ø64.1
geprüfte Radlast: 975 kg
bei Reifenabrollumfang: 2400 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller : Tesla
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
002 Radmutter, Kegel 60°, Gewinde ZP51181 175 Nm
M14x1,5
RA-000493-I0-104-05~TE-5-120-64-ET30_SL2.0955
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47885
Nr. : RA-000493-I0-104
Anlage-Nr. : 5
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

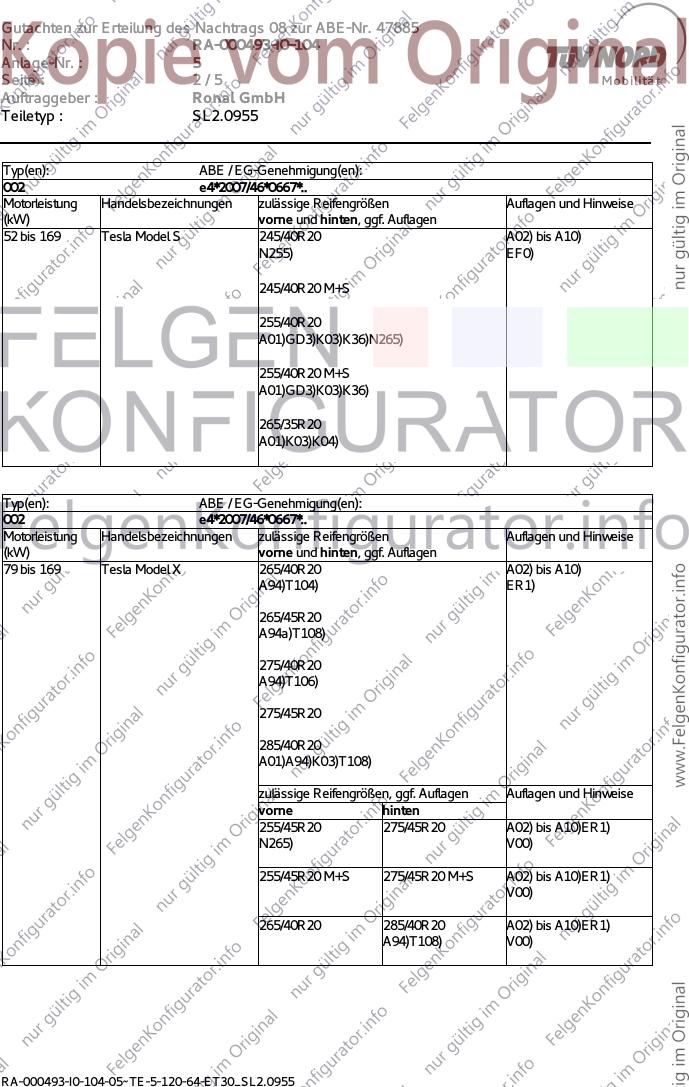

Typ(en): ABE / EG-Genehmigung(en):
002 e4*2007/46*0667*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 169 Tesla Model S 245/40R20 A02) bis A10)
N255) EF0)
245/40R20 M+S
255/40R20
A01)GD3)K03)K36)N265)
255/40R20 M+S
A01)GD3)K03)K36)
265/35R20
A01)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
002 e4*2007/46*0667*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
79 bis 169 Tesla Model X 265/40R20 A02) bis A10)
A94)T104) ER1)
265/45R20
A94a)T108)
275/40R20
A94)T106)
275/45R20
285/40R20
A01)A94)K03)T108)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
255/45R20 275/45R20 A02) bis A10)ER1)
N265) V00)
255/45R20 M+S 275/45R20 M+S A02) bis A10)ER1)
V00)
265/40R20 285/40R20 A02) bis A10)ER1)
A94)T108) V00)
RA-000493-I0-104-05~TE-5-120-64-ET30_SL2.0955
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47885
Nr. : RA-000493-I0-104
Anlage-Nr. : 5
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

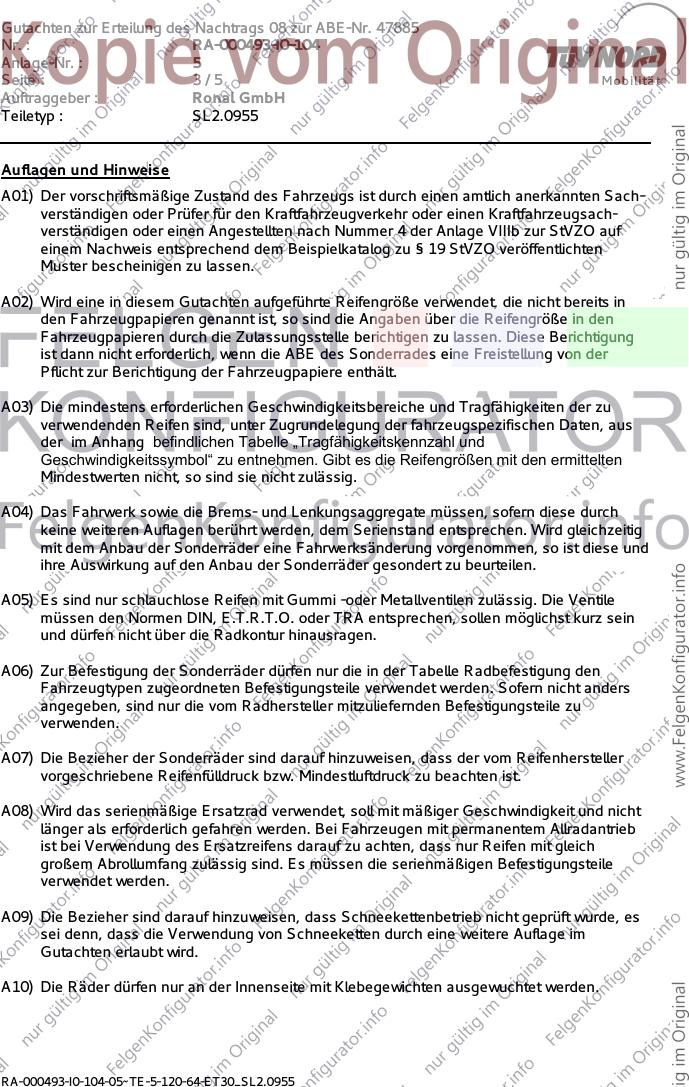

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000493-I0-104-05~TE-5-120-64-ET30_SL2.0955
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47885
Nr. : RA-000493-I0-104
Anlage-Nr. : 5
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

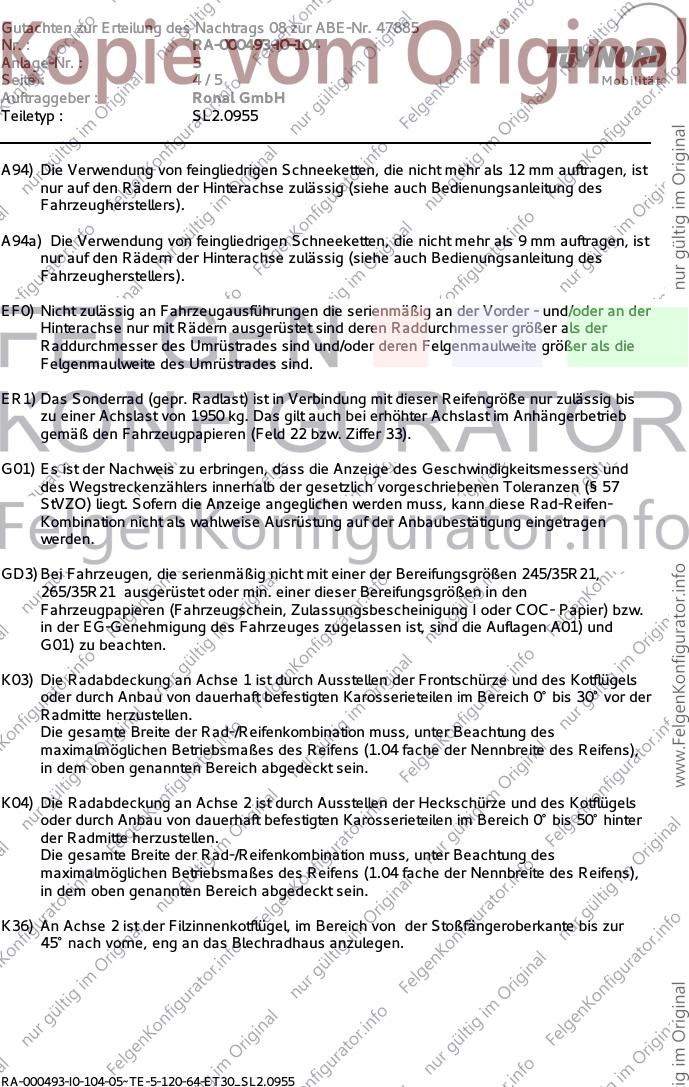

A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1950 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
GD3) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 245/35R21,
265/35R21 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K36) An Achse 2 ist der Filzinnenkotflügel, im Bereich von der Stoßfängeroberkante bis zur
45° nach vorne, eng an das Blechradhaus anzulegen.
RA-000493-I0-104-05~TE-5-120-64-ET30_SL2.0955
Gutachten zur Erteilung des Nachtrags 08 zur ABE-Nr. 47885
Nr. : RA-000493-I0-104
Anlage-Nr. : 5
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

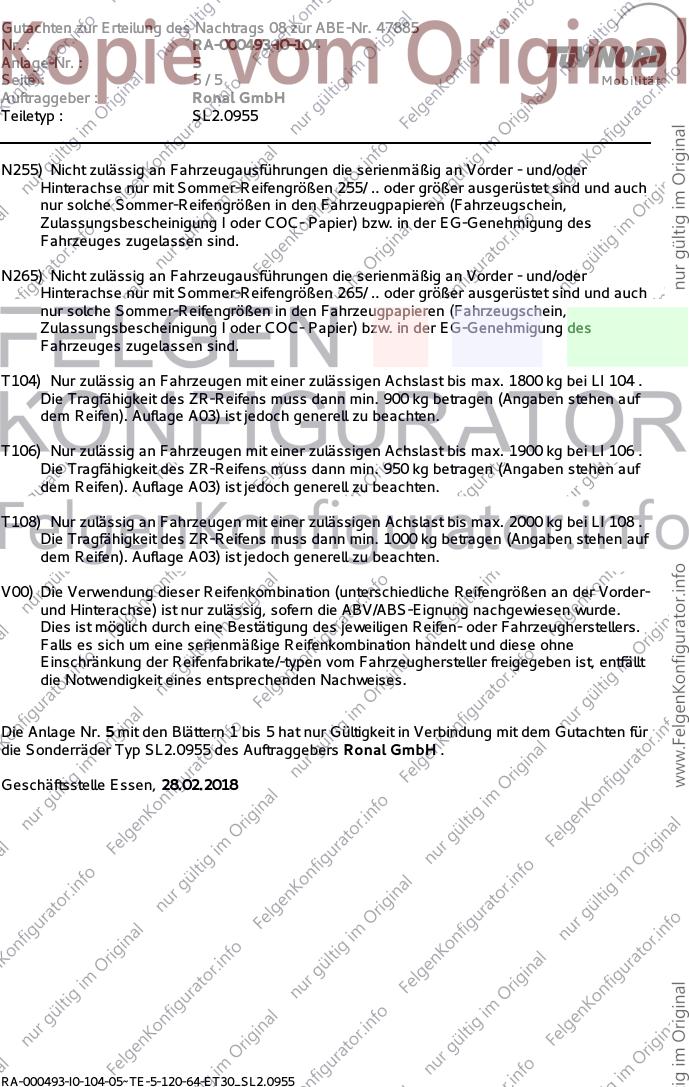

N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T104) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1800 kg bei LI 104 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 900 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T106) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1900 kg bei LI 106 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 950 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T108) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 2000 kg bei LI 108 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 1000 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 5 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ SL2.0955 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 28.02.2018
