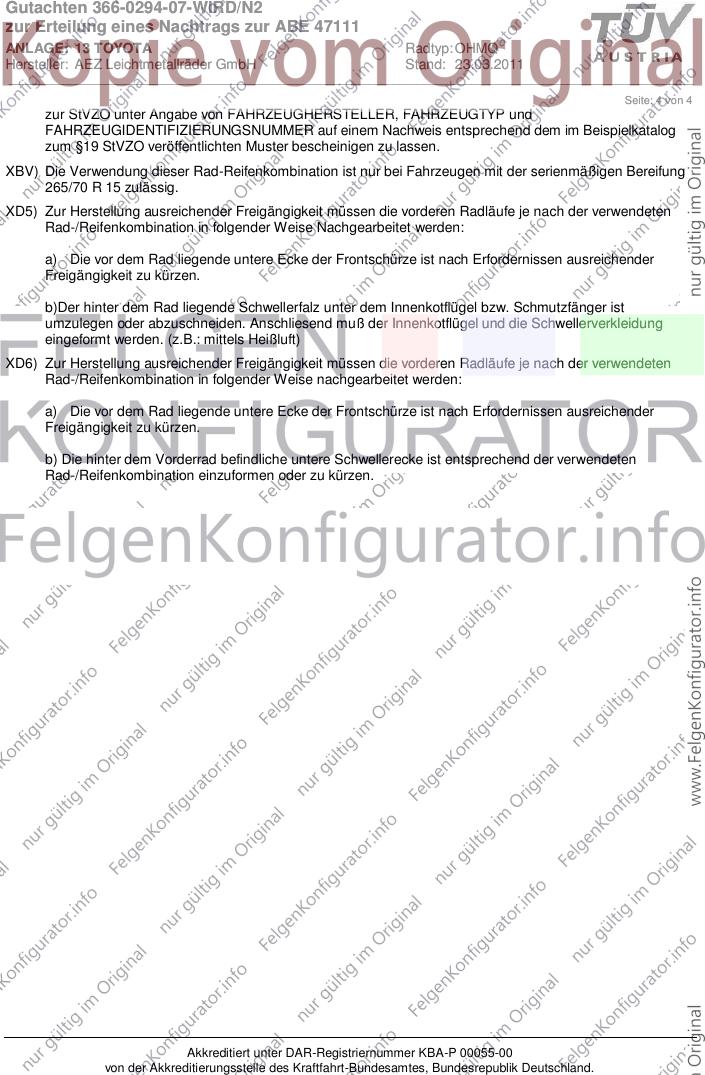

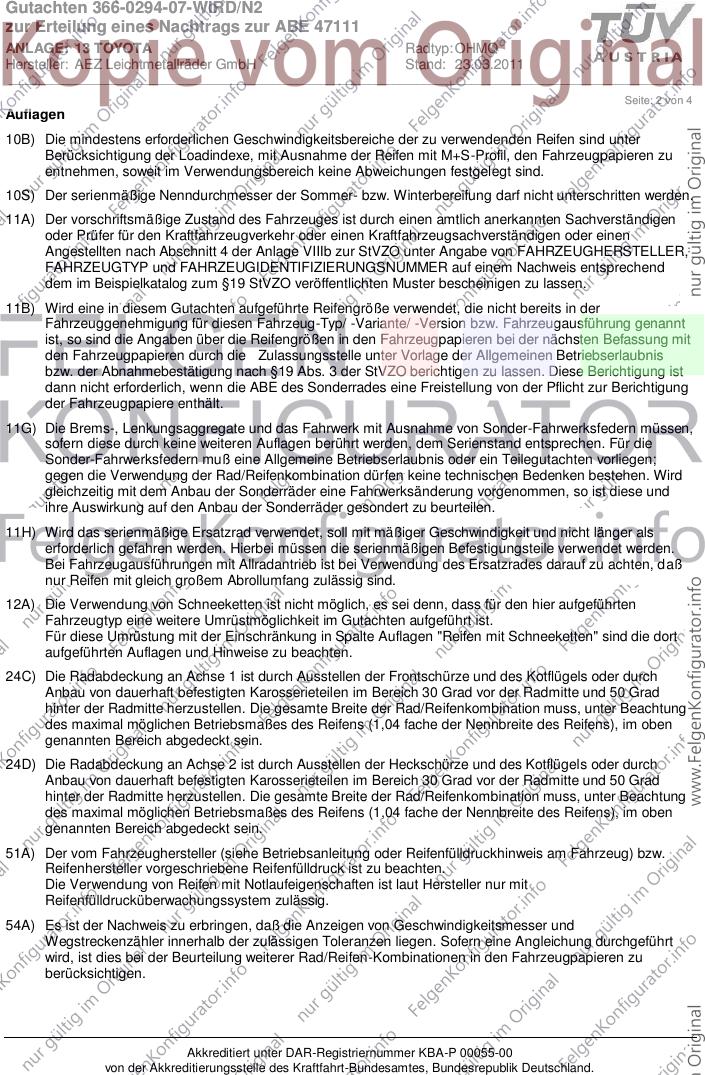

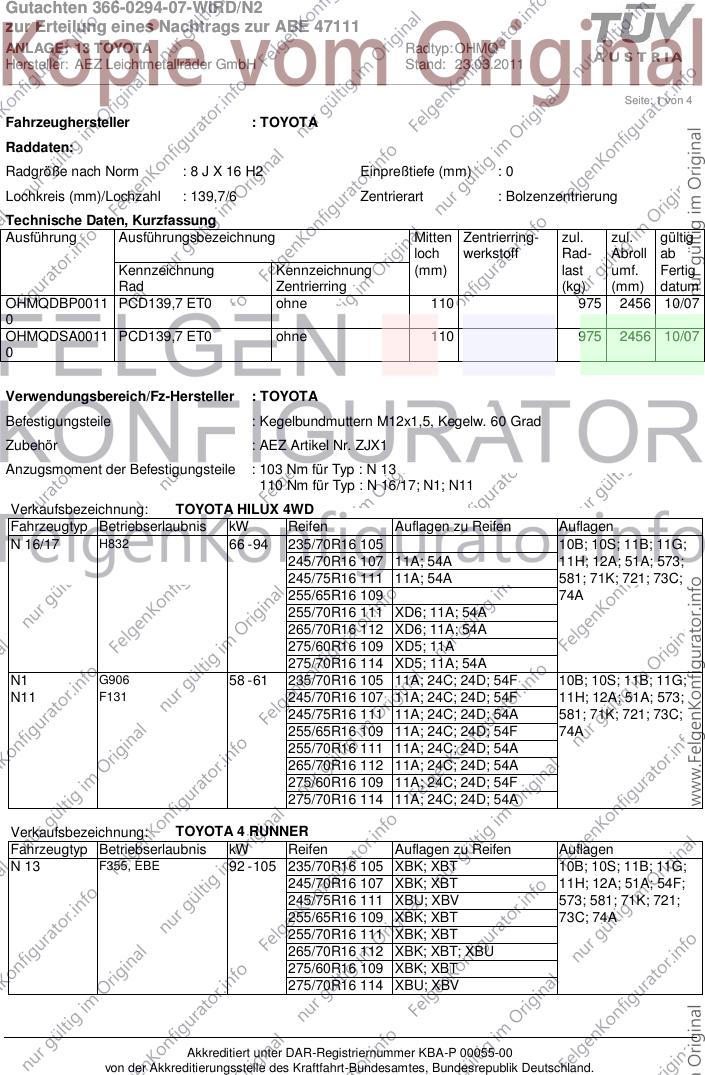

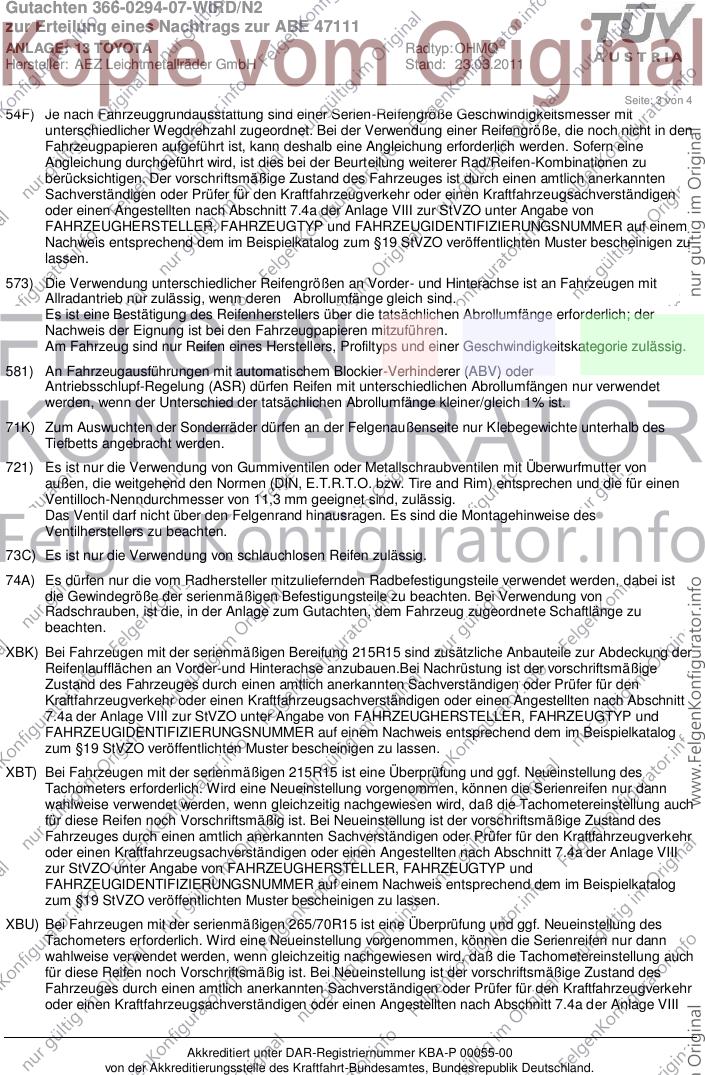

Gutachten 366-0294-07-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47111
ANLAGE: 13 TOYOTA Radtyp: OHMQ
Hersteller: AEZ Leichtmetallräder GmbH Stand: 23.03.2011
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : TOYOTA
Raddaten:
Radgröße nach Norm : 8 J X 16 H2 Einpreßtiefe (mm) :0
Lochkreis (mm)/Lochzahl : 139,7/6 Zentrierart : Bolzenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OHMQDBP0011 PCD139,7 ET0 ohne 110 975 2456 10/07
0
OHMQDSA0011 PCD139,7 ET0 ohne 110 975 2456 10/07
0
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel Nr. ZJX1
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : N 13
110 Nm für Typ : N 16/17; N1; N11
Verkaufsbezeichnung: TOYOTA HILUX 4WD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N 16/17 H832 66 - 94 235/70R16 105 10B; 10S; 11B; 11G;
245/70R16 107 11A; 54A 11H; 12A; 51A; 573;
245/75R16 111 11A; 54A 581; 71K; 721; 73C;
255/65R16 109 74A
255/70R16 111 XD6; 11A; 54A
265/70R16 112 XD6; 11A; 54A
275/60R16 109 XD5; 11A
275/70R16 114 XD5; 11A; 54A
N1 G906 58 - 61 235/70R16 105 11A; 24C; 24D; 54F 10B; 10S; 11B; 11G;
N11 F131 245/70R16 107 11A; 24C; 24D; 54F 11H; 12A; 51A; 573;
245/75R16 111 11A; 24C; 24D; 54A 581; 71K; 721; 73C;
255/65R16 109 11A; 24C; 24D; 54F 74A
255/70R16 111 11A; 24C; 24D; 54A
265/70R16 112 11A; 24C; 24D; 54A
275/60R16 109 11A; 24C; 24D; 54F
275/70R16 114 11A; 24C; 24D; 54A
Verkaufsbezeichnung: TOYOTA 4 RUNNER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N 13 F355, EBE 92 - 105 235/70R16 105 XBK; XBT 10B; 10S; 11B; 11G;
245/70R16 107 XBK; XBT 11H; 12A; 51A; 54F;
245/75R16 111 XBU; XBV 573; 581; 71K; 721;
255/65R16 109 XBK; XBT 73C; 74A
255/70R16 111 XBK; XBT
265/70R16 112 XBK; XBT; XBU
275/60R16 109 XBK; XBT
275/70R16 114 XBU; XBV
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0294-07-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47111
ANLAGE: 13 TOYOTA Radtyp: OHMQ
Hersteller: AEZ Leichtmetallräder GmbH Stand: 23.03.2011
__________________________________________________________________________________________________________________
Seite: 2 von 4
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0294-07-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47111
ANLAGE: 13 TOYOTA Radtyp: OHMQ
Hersteller: AEZ Leichtmetallräder GmbH Stand: 23.03.2011
__________________________________________________________________________________________________________________
Seite: 3 von 4
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden. Sofern eine
Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen zu
berücksichtigen. Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der
Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
581) An Fahrzeugausführungen mit automatischem Blockier-Verhinderer (ABV) oder
Antriebsschlupf-Regelung (ASR) dürfen Reifen mit unterschiedlichen Abrollumfängen nur verwendet
werden, wenn der Unterschied der tatsächlichen Abrollumfänge kleiner/gleich 1% ist.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
XBK) Bei Fahrzeugen mit der serienmäßigen Bereifung 215R15 sind zusätzliche Anbauteile zur Abdeckung der
Reifenlaufflächen an Vorder-und Hinterachse anzubauen.Bei Nachrüstung ist der vorschriftsmäßige
Zustand des Fahrzeuges durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen Angestellten nach Abschnitt
7.4a der Anlage VIII zur StVZO unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP und
FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im Beispielkatalog
zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
XBT) Bei Fahrzeugen mit der serienmäßigen 215R15 ist eine Überprüfung und ggf. Neueinstellung des
Tachometers erforderlich. Wird eine Neueinstellung vorgenommen, können die Serienreifen nur dann
wahlweise verwendet werden, wenn gleichzeitig nachgewiesen wird, daß die Tachometereinstellung auch
für diese Reifen noch Vorschriftsmäßig ist. Bei Neueinstellung ist der vorschriftsmäßige Zustand des
Fahrzeuges durch einen amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einen Kraftfahrzeugsachverständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII
zur StVZO unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP und
FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im Beispielkatalog
zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
XBU) Bei Fahrzeugen mit der serienmäßigen 265/70R15 ist eine Überprüfung und ggf. Neueinstellung des
Tachometers erforderlich. Wird eine Neueinstellung vorgenommen, können die Serienreifen nur dann
wahlweise verwendet werden, wenn gleichzeitig nachgewiesen wird, daß die Tachometereinstellung auch
für diese Reifen noch Vorschriftsmäßig ist. Bei Neueinstellung ist der vorschriftsmäßige Zustand des
Fahrzeuges durch einen amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einen Kraftfahrzeugsachverständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0294-07-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47111
ANLAGE: 13 TOYOTA Radtyp: OHMQ
Hersteller: AEZ Leichtmetallräder GmbH Stand: 23.03.2011
__________________________________________________________________________________________________________________
Seite: 4 von 4
zur StVZO unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP und
FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im Beispielkatalog
zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
XBV) Die Verwendung dieser Rad-Reifenkombination ist nur bei Fahrzeugen mit der serienmäßigen Bereifung
265/70 R 15 zulässig.
XD5) Zur Herstellung ausreichender Freigängigkeit müssen die vorderen Radläufe je nach der verwendeten
Rad-/Reifenkombination in folgender Weise Nachgearbeitet werden:
a) Die vor dem Rad liegende untere Ecke der Frontschürze ist nach Erfordernissen ausreichender
Freigängigkeit zu kürzen.
b)Der hinter dem Rad liegende Schwellerfalz unter dem Innenkotflügel bzw. Schmutzfänger ist
umzulegen oder abzuschneiden. Anschliesend muß der Innenkotflügel und die Schwellerverkleidung
eingeformt werden. (z.B.: mittels Heißluft)
XD6) Zur Herstellung ausreichender Freigängigkeit müssen die vorderen Radläufe je nach der verwendeten
Rad-/Reifenkombination in folgender Weise nachgearbeitet werden:
a) Die vor dem Rad liegende untere Ecke der Frontschürze ist nach Erfordernissen ausreichender
Freigängigkeit zu kürzen.
b) Die hinter dem Vorderrad befindliche untere Schwellerecke ist entsprechend der verwendeten
Rad-/Reifenkombination einzuformen oder zu kürzen.
