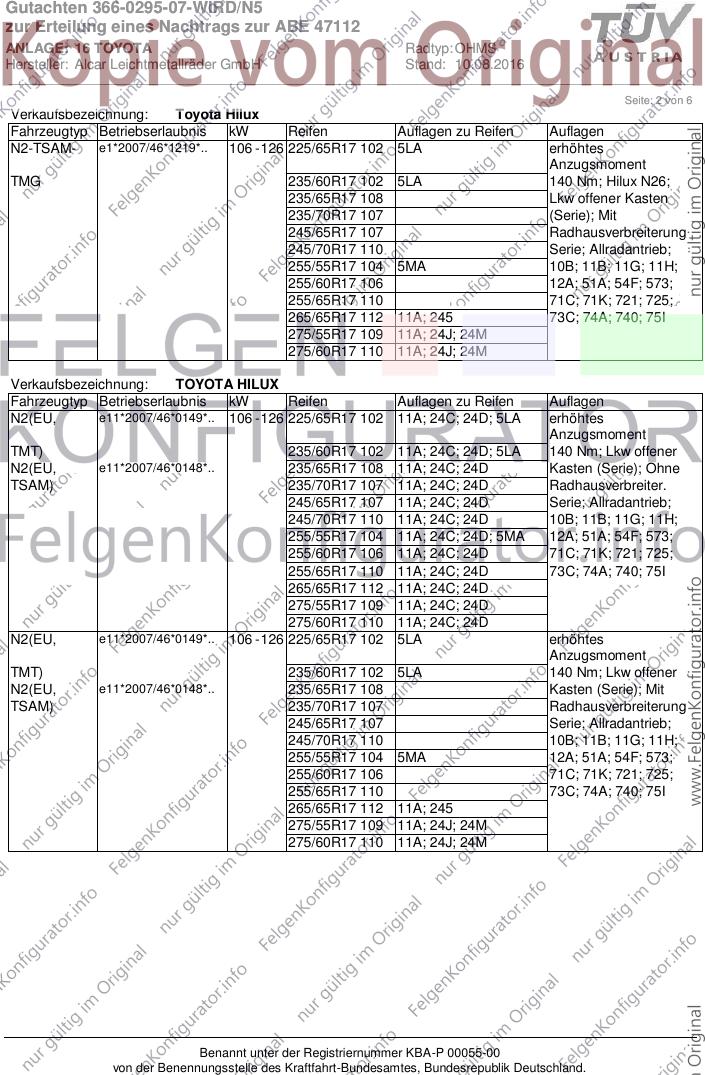

Gutachten 366-0295-07-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47112
ANLAGE: 16 TOYOTA Radtyp: OHMS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.08.2016
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : TOYOTA
Raddaten:
Radgröße nach Norm : 8 J X 17 H2 Einpreßtiefe (mm) : 20
Lochkreis (mm)/Lochzahl : 139,7/6 Zentrierart : Bolzenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OHMSDBP20110 PCD139.7 ET20 ohne 110 920 2368 12/07
OHMSDBP20110 PCD139.7 ET20 ohne 110 935 2330 12/07
OHMSDSA20110 PCD139.7 ET20 ohne 110 920 2368 12/07
OHMSDSA20110 PCD139.7 ET20 ohne 110 935 2330 12/07
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJX1
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : N25S; N25T
140 Nm für Typ : N2(EU,TMT) erhöhtes Anzugsmoment;
N2(EU,TSAM) erhöhtes Anzugsmoment; N2-TSAM-TMG erhöhtes
Anzugsmoment
148 Nm für Typ : J15TM erhöhtes Anzugsmoment; J15TM TMG
erhöhtes Anzugsmoment
160 Nm für Typ : J12 (EU) erhöhtes Anzugsmoment
Verkaufsbezeichnung: Toyota Hilux
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N2-TSAM- e1*2007/46*1219*.. 106 - 126 225/65R17 102 11A; 24C; 24D; 5LA erhöhtes
Anzugsmoment
TMG 235/60R17 102 11A; 24C; 24D; 5LA 140 Nm; Hilux N26;
235/65R17 108 11A; 24C; 24D Lkw offener Kasten
235/70R17 107 11A; 24C; 24D (Serie); Ohne
245/65R17 107 11A; 24C; 24D Radhausverbreiter.
245/70R17 110 11A; 24C; 24D Serie; Allradantrieb;
255/55R17 104 11A; 24C; 24D; 5MA 10B; 11B; 11G; 11H;
255/60R17 106 11A; 24C; 24D 12A; 51A; 54F; 573;
255/65R17 110 11A; 24C; 24D 71C; 71K; 721; 725;
265/65R17 112 11A; 24C; 24D 73C; 74A; 740; 75I
275/55R17 109 11A; 24C; 24D
275/60R17 110 11A; 24C; 24D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0295-07-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47112
ANLAGE: 16 TOYOTA Radtyp: OHMS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.08.2016
__________________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: Toyota Hilux
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N2-TSAM- e1*2007/46*1219*.. 106 - 126 225/65R17 102 5LA erhöhtes
Anzugsmoment
TMG 235/60R17 102 5LA 140 Nm; Hilux N26;
235/65R17 108 Lkw offener Kasten
235/70R17 107 (Serie); Mit
245/65R17 107 Radhausverbreiterung
245/70R17 110 Serie; Allradantrieb;
255/55R17 104 5MA 10B; 11B; 11G; 11H;
255/60R17 106 12A; 51A; 54F; 573;
255/65R17 110 71C; 71K; 721; 725;
265/65R17 112 11A; 245 73C; 74A; 740; 75I
275/55R17 109 11A; 24J; 24M
275/60R17 110 11A; 24J; 24M
Verkaufsbezeichnung: TOYOTA HILUX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N2(EU, e11*2007/46*0149*.. 106 - 126 225/65R17 102 11A; 24C; 24D; 5LA erhöhtes
Anzugsmoment
TMT) 235/60R17 102 11A; 24C; 24D; 5LA 140 Nm; Lkw offener
N2(EU, e11*2007/46*0148*.. 235/65R17 108 11A; 24C; 24D Kasten (Serie); Ohne
TSAM) 235/70R17 107 11A; 24C; 24D Radhausverbreiter.
245/65R17 107 11A; 24C; 24D Serie; Allradantrieb;
245/70R17 110 11A; 24C; 24D 10B; 11B; 11G; 11H;
255/55R17 104 11A; 24C; 24D; 5MA 12A; 51A; 54F; 573;
255/60R17 106 11A; 24C; 24D 71C; 71K; 721; 725;
255/65R17 110 11A; 24C; 24D 73C; 74A; 740; 75I
265/65R17 112 11A; 24C; 24D
275/55R17 109 11A; 24C; 24D
275/60R17 110 11A; 24C; 24D
N2(EU, e11*2007/46*0149*.. 106 - 126 225/65R17 102 5LA erhöhtes
Anzugsmoment
TMT) 235/60R17 102 5LA 140 Nm; Lkw offener
N2(EU, e11*2007/46*0148*.. 235/65R17 108 Kasten (Serie); Mit
TSAM) 235/70R17 107 Radhausverbreiterung
245/65R17 107 Serie; Allradantrieb;
245/70R17 110 10B; 11B; 11G; 11H;
255/55R17 104 5MA 12A; 51A; 54F; 573;
255/60R17 106 71C; 71K; 721; 725;
255/65R17 110 73C; 74A; 740; 75I
265/65R17 112 11A; 245
275/55R17 109 11A; 24J; 24M
275/60R17 110 11A; 24J; 24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0295-07-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47112
ANLAGE: 16 TOYOTA Radtyp: OHMS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.08.2016
__________________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: TOYOTA HILUX 4WD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N25S L642 75 - 88 235/65R17 104 11A; 24K; 51J Lkw geschl.Kasten
N25T L643 75 - 126 255/60R17 106 11A; 24K (Serie); Lkw offener
265/60R17 108 11A; 24K Kasten (Serie);
126 265/65R17 11A; 24K; 51G Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 54F; 573;
71C; 71K; 721; 725;
73C; 74A
Verkaufsbezeichnung: Toyota Land Cruiser
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J15TM e6*2007/46*0001*.. 127 - 140 245/70R17 51G erhöhtes
Anzugsmoment
J15TM e1*2007/46*0231*.. 255/65R17 110 148 Nm;
TMG 127 - 207 265/65R17 51G 10B; 11B; 11G; 11H;
12A; 51A; 7EU; 71C;
71K; 721; 725; 73C;
74A; 740; 76S
Verkaufsbezeichnung: TOYOTA LAND CRUISER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J12 (EU) e6*2001/116*0089*.. 120 - 183 265/65R17 112 XDC; 11A; 12H erhöhtes
Anzugsmoment
265/65R17 112 XDC; 11A; 12H 160 Nm;
275/60R17 110 XDC; 11A; 12A 10B; 10S; 11B; 11G;
11H; 12A; 51A; 573;
581; 71K; 721; 73C;
74A; 740
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0295-07-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47112
ANLAGE: 16 TOYOTA Radtyp: OHMS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.08.2016
__________________________________________________________________________________________________________________
Seite: 4 von 6
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12H) Die Verwendung von feingliedrigen Schneeketten, die bis ca. 15 mm (einschließlich Kettenschloß)
auftragen, ist an der Hinterachse möglich.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0295-07-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47112
ANLAGE: 16 TOYOTA Radtyp: OHMS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.08.2016
__________________________________________________________________________________________________________________
Seite: 5 von 6
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
581) An Fahrzeugausführungen mit automatischem Blockier-Verhinderer (ABV) oder
Antriebsschlupf-Regelung (ASR) dürfen Reifen mit unterschiedlichen Abrollumfängen nur verwendet
werden, wenn der Unterschied der tatsächlichen Abrollumfänge kleiner/gleich 1% ist.
5LA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1700kg.
5MA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1800kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0295-07-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47112
ANLAGE: 16 TOYOTA Radtyp: OHMS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 10.08.2016
__________________________________________________________________________________________________________________
Seite: 6 von 6
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
7EU) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02030 ( nur e6*2007/46*0001*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
XDC) Bei Fahrzeugen mit der serienmäßigen Bereifung 225/70 R 17 sind zusätzliche Teile zur Abdeckung der
Reifenlaufflächen an der Vorder - und Hinterachse anzubauen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
