GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH

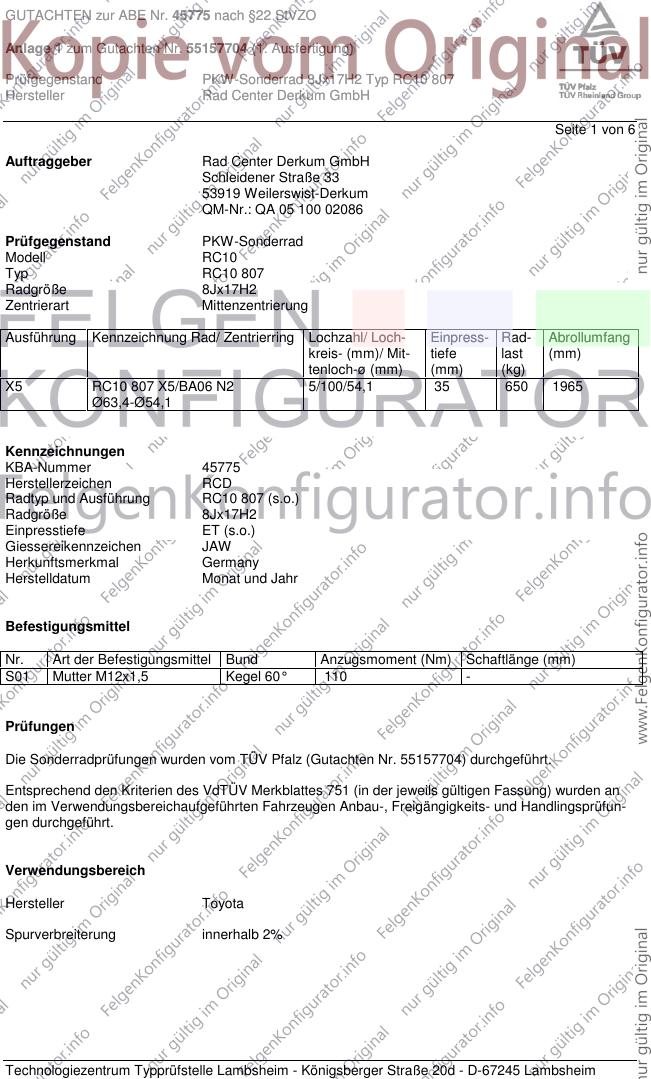

Seite 1 von 6
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 100 02086
Prüfgegenstand PKW-Sonderrad
Modell RC10
Typ RC10 807
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X5 RC10 807 X5/BA06 N2 5/100/54,1 35 650 1965
Ø63,4-Ø54,1
Kennzeichnungen
KBA-Nummer 45775
Herstellerzeichen RCD
Radtyp und Ausführung RC10 807 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55157704) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfun-
gen durchgeführt.
Verwendungsbereich
Hersteller Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH

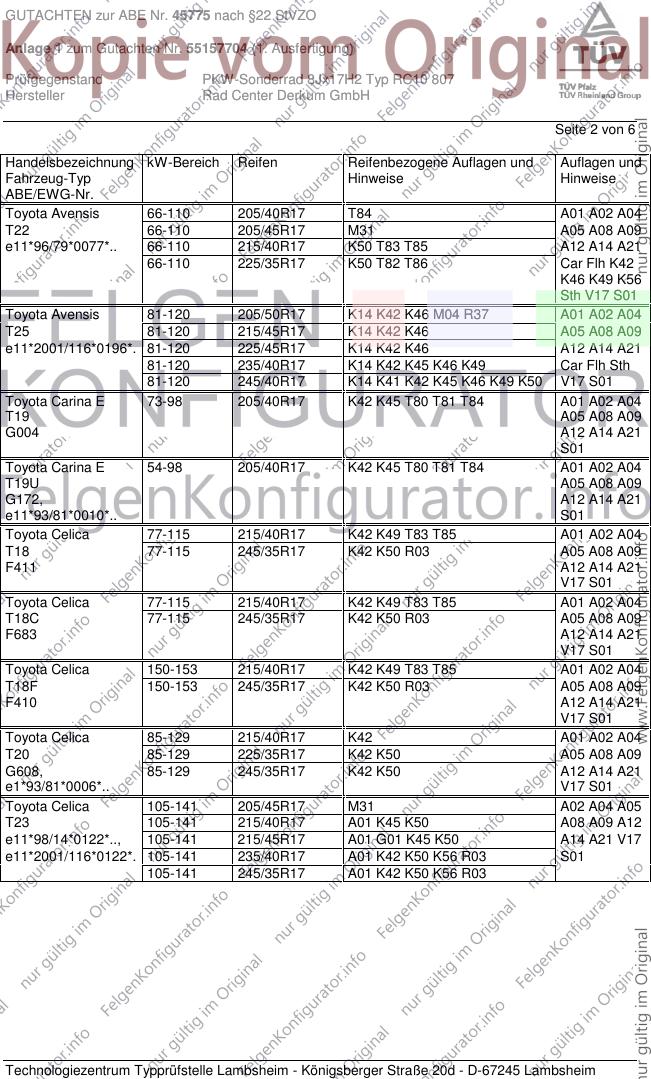

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 66-110 205/40R17 T84 A01 A02 A04
T22 66-110 205/45R17 M31 A05 A08 A09
e11*96/79*0077*.. 66-110 215/40R17 K50 T83 T85 A12 A14 A21
66-110 225/35R17 K50 T82 T86 Car Flh K42
K46 K49 K56
Sth V17 S01
Toyota Avensis 81-120 205/50R17 K14 K42 K46 M04 R37 A01 A02 A04
T25 81-120 215/45R17 K14 K42 K46 A05 A08 A09
e11*2001/116*0196*. 81-120 225/45R17 K14 K42 K46 A12 A14 A21
81-120 235/40R17 K14 K42 K45 K46 K49 Car Flh Sth
81-120 245/40R17 K14 K41 K42 K45 K46 K49 K50 V17 S01
Toyota Carina E 73-98 205/40R17 K42 K45 T80 T81 T84 A01 A02 A04
T19 A05 A08 A09
G004 A12 A14 A21
S01
Toyota Carina E 54-98 205/40R17 K42 K45 T80 T81 T84 A01 A02 A04
T19U A05 A08 A09
G172, A12 A14 A21
e11*93/81*0010*.. S01
Toyota Celica 77-115 215/40R17 K42 K49 T83 T85 A01 A02 A04
T18 77-115 245/35R17 K42 K50 R03 A05 A08 A09
F411 A12 A14 A21
V17 S01
Toyota Celica 77-115 215/40R17 K42 K49 T83 T85 A01 A02 A04
T18C 77-115 245/35R17 K42 K50 R03 A05 A08 A09
F683 A12 A14 A21
V17 S01
Toyota Celica 150-153 215/40R17 K42 K49 T83 T85 A01 A02 A04
T18F 150-153 245/35R17 K42 K50 R03 A05 A08 A09
F410 A12 A14 A21
V17 S01
Toyota Celica 85-129 215/40R17 K42 A01 A02 A04
T20 85-129 225/35R17 K42 K50 A05 A08 A09
G608, 85-129 245/35R17 K42 K50 A12 A14 A21
e1*93/81*0006*.. V17 S01
Toyota Celica 105-141 205/45R17 M31 A02 A04 A05
T23 105-141 215/40R17 A01 K45 K50 A08 A09 A12
e11*98/14*0122*.., 105-141 215/45R17 A01 G01 K45 K50 A14 A21 V17
e11*2001/116*0122*. 105-141 235/40R17 A01 K42 K50 K56 R03 S01
105-141 245/35R17 A01 K42 K50 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH

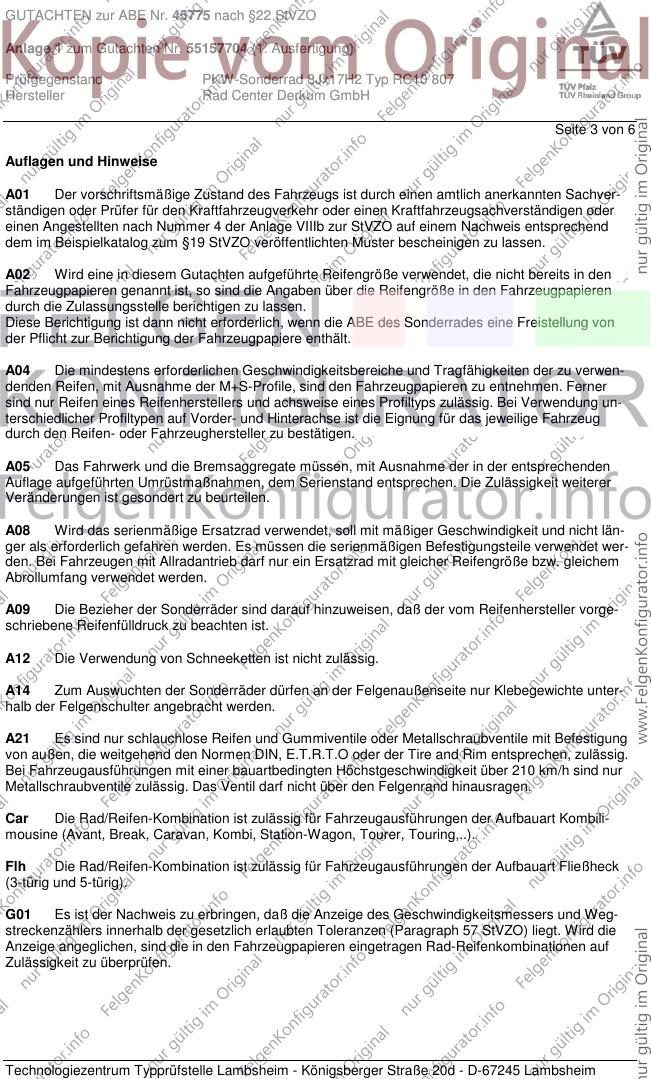

Seite 3 von 6
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen. Ferner
sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung un-
terschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug
durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH

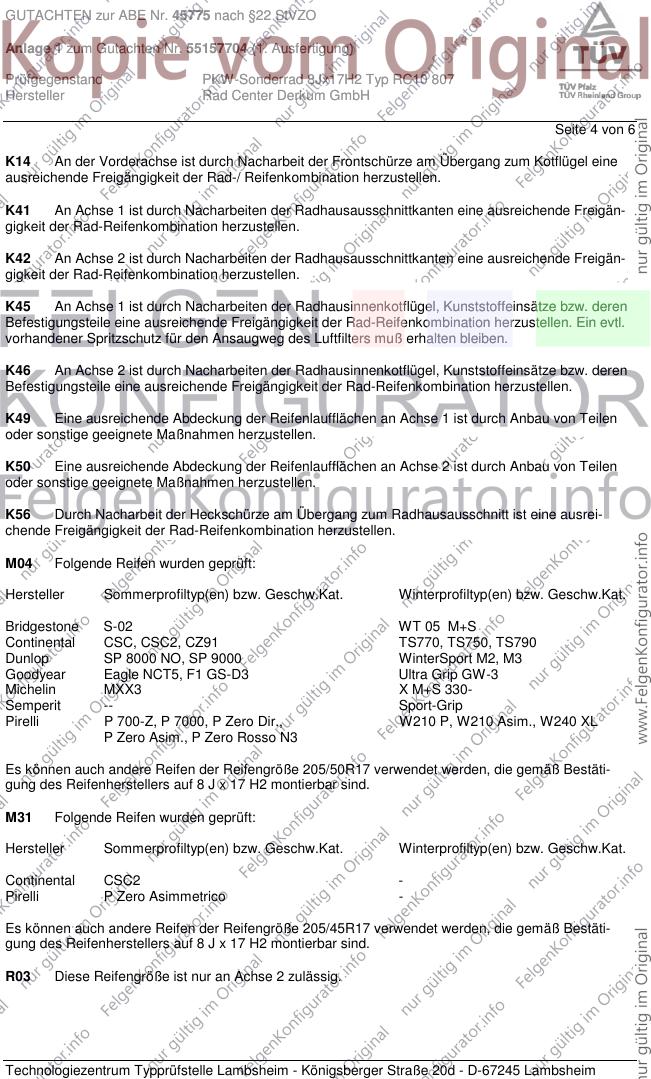

Seite 4 von 6
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
M04 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone S-02 WT 05 M+S
Continental CSC, CSC2, CZ91 TS770, TS750, TS790
Dunlop SP 8000 NO, SP 9000 WinterSport M2, M3
Goodyear Eagle NCT5, F1 GS-D3 Ultra Grip GW-3
Michelin MXX3 X M+S 330-
Semperit -- Sport-Grip
Pirelli P 700-Z, P 7000, P Zero Dir., W210 P, W210 Asim., W240 XL
P Zero Asim., P Zero Rosso N3
Es können auch andere Reifen der Reifengröße 205/50R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
M31 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Continental CSC2 -
Pirelli P Zero Asimmetrico -
Es können auch andere Reifen der Reifengröße 205/45R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH

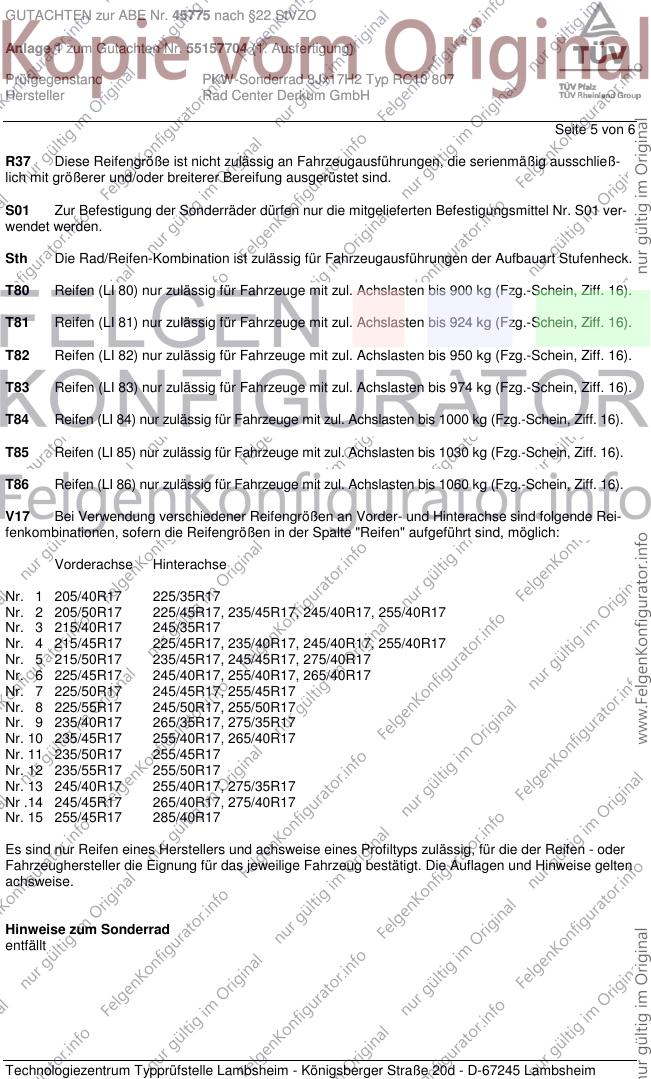

Seite 5 von 6
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig ausschließ-
lich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 ver-
wendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 7 225/50R17 245/45R17, 255/45R17
Nr. 8 225/55R17 245/50R17, 255/50R17
Nr. 9 235/40R17 265/35R17, 275/35R17
Nr. 10 235/45R17 255/40R17, 265/40R17
Nr. 11 235/50R17 255/45R17
Nr. 12 235/55R17 255/50R17
Nr. 13 245/40R17 255/40R17, 275/35R17
Nr .14 245/45R17 265/40R17, 275/40R17
Nr. 15 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55157704 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ RC10 807
Hersteller Rad Center Derkum GmbH
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Mai 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.August 2004
Bohlander 00068077.DOC
