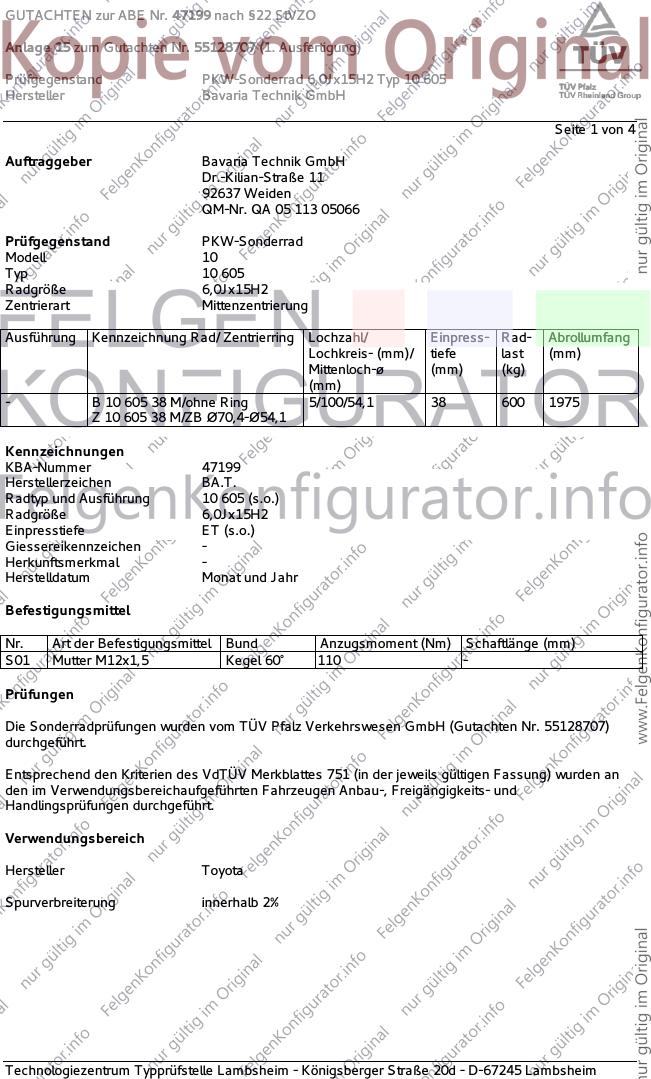

GUTACHTEN zur ABE Nr. 47199 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55128707 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 10 605
Hersteller Bavaria Technik GmbH
Seite 1 von 4
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr. QA 05 113 05066
Prüfgegenstand PKW-Sonderrad
Modell 10
Typ 10 605
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- B 10 605 38 M/ohne Ring 5/100/54,1 38 600 1975
Z 10 605 38 M/ZB Ø70,4-Ø54,1
Kennzeichnungen
KBA-Nummer 47199
Herstellerzeichen BA.T.
Radtyp und Ausführung 10 605 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55128707)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47199 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55128707 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 10 605
Hersteller Bavaria Technik GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 66-110 195/60R15 A11 A02 A04 A05
T22 66-110 205/55R15 A01 A12 K42 K56 A08 A09 A14
e11*96/79*0077*.. A21 Car Flh
Sth S01
Toyota Avensis 81-95 195/65R15 A11 A02 A04 A05
T25 81-95 205/60R15 A11 A08 A09 A14
e11*2001/116*0196*. 81-95 215/55R15 A12 A21 B03 Car
Flh Sth S01
Toyota Camry 62-118 185/65R15 R37 A02 A04 A05
V2 62-118 195/60R15 A08 A09 A12
E501, /1 62-118 205/55R15 A14 A21 S01
Toyota Carina E 116-129 185/65R15 A11 A02 A04 A05
T19, T19U 116-129 195/60R15 A11 A08 A09 A14
G004, G172, 116-129 205/55R15 A12 A21 B03 S01
e11*93/81*0010*.. 54-98 195/55R15 A11
54-98 205/50R15 A12
Toyota Carina II 72-89 185/55R15 T81 T82 A02 A04 A05
T17 72-89 195/50R15 A08 A09 A12
E868 72-89 195/55R15 A14 A21 S01
72-89 205/50R15 A01 K42
Toyota Celica 63-110 195/50R15 A02 A04 A05
T16 63-110 195/55R15 A08 A09 A12
E195 63-110 205/50R15 A14 A21 S01
Toyota Celica 115 195/60R15 M+S R09 A02 A04 A05
T18 77-115 195/55R15 R37 A08 A09 A12
F411 77-115 205/50R15 R37 A14 A21 B03
77-115 205/55R15 R37 S01
Toyota Celica 77-115 205/50R15 A02 A04 A05
T18C 77-115 205/55R15 A08 A09 A12
F683 A14 A21 B03
S01
Toyota Celica 85-129 195/55R15 R37 A02 A04 A05
T20 85-129 195/60R15 R37 A08 A09 A11
G608, 85-129 205/50R15 R37 A14 A21 B03
e1*93/81*0006*.. 85-129 205/55R15 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

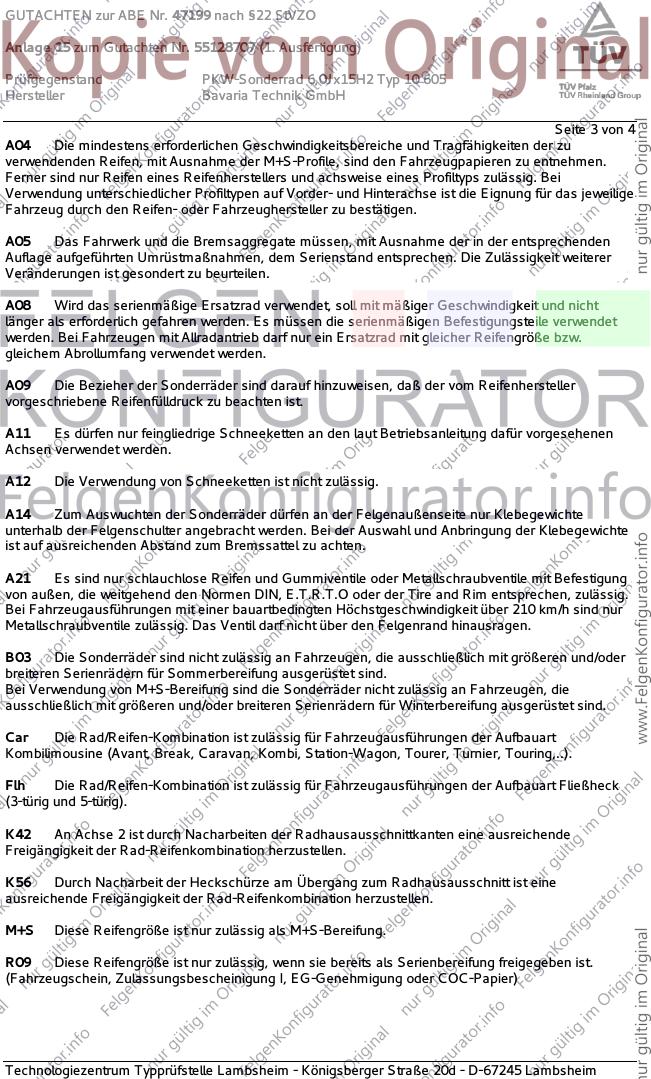

GUTACHTEN zur ABE Nr. 47199 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55128707 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 10 605
Hersteller Bavaria Technik GmbH
Seite 3 von 4
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf ausreichenden Abstand zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern für Sommerbereifung ausgerüstet sind.
Bei Verwendung von M+S-Bereifung sind die Sonderräder nicht zulässig an Fahrzeugen, die
ausschließlich mit größeren und/oder breiteren Serienrädern für Winterbereifung ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist.
(Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

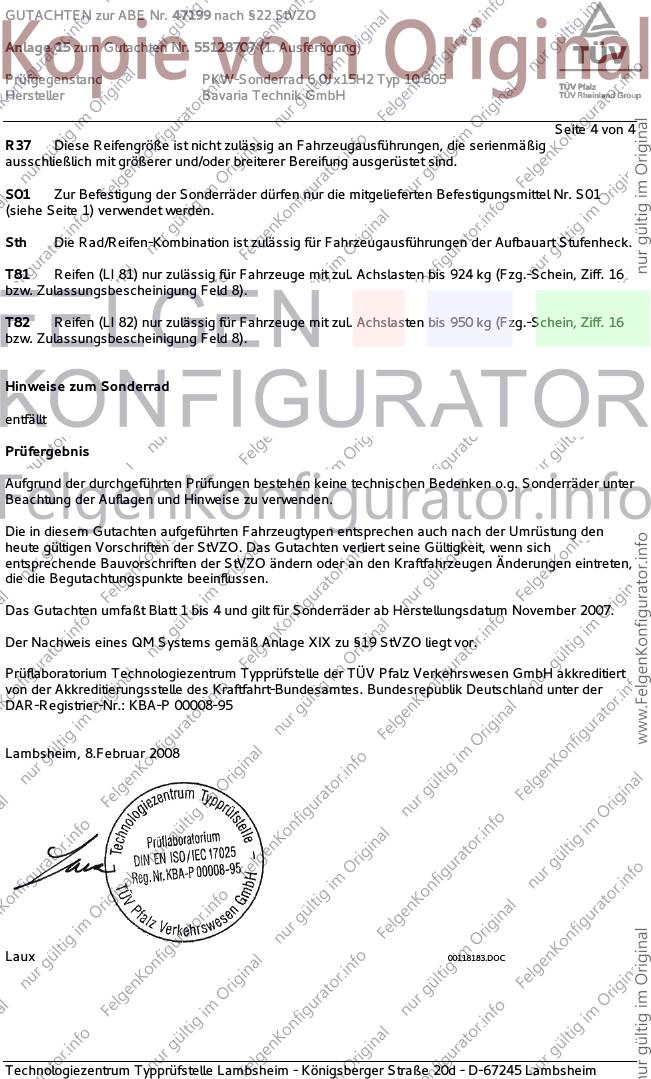

GUTACHTEN zur ABE Nr. 47199 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55128707 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 10 605
Hersteller Bavaria Technik GmbH
Seite 4 von 4
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 8.Februar 2008
Laux 00118183.DOC
