Gutachten 366-0090-09-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47681
ANLAGE: 39 TOYOTA Radtyp: OFRP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 24.03.2011
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : TOYOTA
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OFRP6GP3554 PCD100 ET35 Ø60.1 Ø54.1 54,1 Kunststoff 703 1995 06/09
1
OFRP6MA3554 PCD100 ET35 Ø60.1 Ø54.1 54,1 Kunststoff 703 1995 06/09
1
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJT2
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : T 22
103 Nm für Typ : HW2; T 19; T 20; T19U; T25; XW3(a)
110 Nm für Typ : T23
135 Nm für Typ : XP11(a) erhöhtes Anzugsmoment
Verkaufsbezeichnung: PRIUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HW2 e11*2001/116*0200*.. 57 195/55R16 87 10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
73C; 74A; 74P
XW3(a) e11*2001/116*0264*.. 73 195/55R16 87 11A; 21P; 22I; 24J Frontantrieb;
195/60R16 89 11A; 21P; 22I; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74P;
76U
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T 22 e11*96/79*0077*.. 66 - 110 195/55R16 87 11A; 21B; 22B 10B; 11B; 11G; 11H;
205/45R16 87 11A; 22B 12A; 51A; 71C; 71K;
205/50R16 87 11A; 21B; 22B; 24J; 24M 721; 73C; 74A; 74P
225/40R16 85 11A; 21B; 22B; 24J; 24M;
66D
225/45R16 89 11A; 22B; 24M; 57F; 685
74 - 110 205/45R16 83 11A; 22B; 5DW
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0090-09-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47681
ANLAGE: 39 TOYOTA Radtyp: OFRP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 24.03.2011
__________________________________________________________________________________________________________________

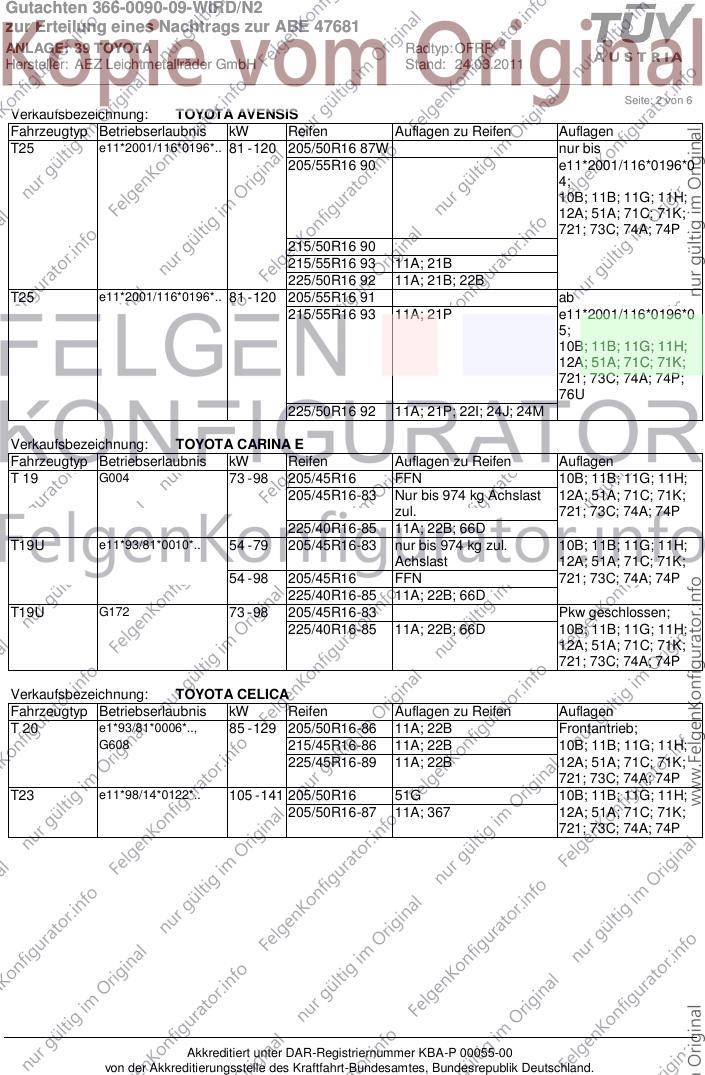

Seite: 2 von 6
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 81 - 120 205/50R16 87W nur bis
205/55R16 90 e11*2001/116*0196*0
4;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74P
215/50R16 90
215/55R16 93 11A; 21B
225/50R16 92 11A; 21B; 22B
T25 e11*2001/116*0196*.. 81 - 120 205/55R16 91 ab
215/55R16 93 11A; 21P e11*2001/116*0196*0
5;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74P;
76U
225/50R16 92 11A; 21P; 22I; 24J; 24M
Verkaufsbezeichnung: TOYOTA CARINA E
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T 19 G004 73 - 98 205/45R16 FFN 10B; 11B; 11G; 11H;
205/45R16-83 Nur bis 974 kg Achslast 12A; 51A; 71C; 71K;
zul. 721; 73C; 74A; 74P
225/40R16-85 11A; 22B; 66D
T19U e11*93/81*0010*.. 54 - 79 205/45R16-83 nur bis 974 kg zul. 10B; 11B; 11G; 11H;
Achslast 12A; 51A; 71C; 71K;
54 - 98 205/45R16 FFN 721; 73C; 74A; 74P
225/40R16-85 11A; 22B; 66D
T19U G172 73 - 98 205/45R16-83 Pkw geschlossen;
225/40R16-85 11A; 22B; 66D 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA CELICA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T 20 e1*93/81*0006*.., 85 - 129 205/50R16-86 11A; 22B Frontantrieb;
G608 215/45R16-86 11A; 22B 10B; 11B; 11G; 11H;
225/45R16-89 11A; 22B 12A; 51A; 71C; 71K;
721; 73C; 74A; 74P
T23 e11*98/14*0122*.. 105 - 141 205/50R16 51G 10B; 11B; 11G; 11H;
205/50R16-87 11A; 367 12A; 51A; 71C; 71K;
721; 73C; 74A; 74P
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0090-09-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47681
ANLAGE: 39 TOYOTA Radtyp: OFRP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 24.03.2011
__________________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: URBAN CRUISER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP11(a) e11*2001/116*0263*.. 66 - 74 195/60R16 89 11A; 22I erhöhtes
205/55R16 91 11A; 22I Anzugsmoment 135
Nm;
215/55R16 93 11A; 22B; 22H; 246; 248 Frontantrieb;
225/50R16 92 11A; 22B; 22H; 24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A;
74P; 740
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Nacharbeit im Bereich der vorderen Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Nacharbeit im Bereich der vorderen Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK herzustellen.
22B) Durch Nacharbeit im Bereich der hinteren Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0090-09-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47681
ANLAGE: 39 TOYOTA Radtyp: OFRP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 24.03.2011
__________________________________________________________________________________________________________________
Seite: 4 von 6
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
22I) Durch Nacharbeit im Bereich der hinteren Radhausausschnittkanten bzw. der Kunststoffinnenkotflügel in
diesem Bereich ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK herzustellen.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5DW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 974kg.
66D) Sofern Reifen der Größe 225/40 R 16 auf der Felge 7 J x 16 montiert werden, muss eine Freigabe des
Reifenherstellers vorliege, da eine generelle Freigabe für die Felgengröße nicht gegeben ist. Die
Freigabe ist mit dem nach § 19 Absatz 4 der StVZO vorgesehenen Dokument mitzuführen.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0090-09-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47681
ANLAGE: 39 TOYOTA Radtyp: OFRP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 24.03.2011
__________________________________________________________________________________________________________________

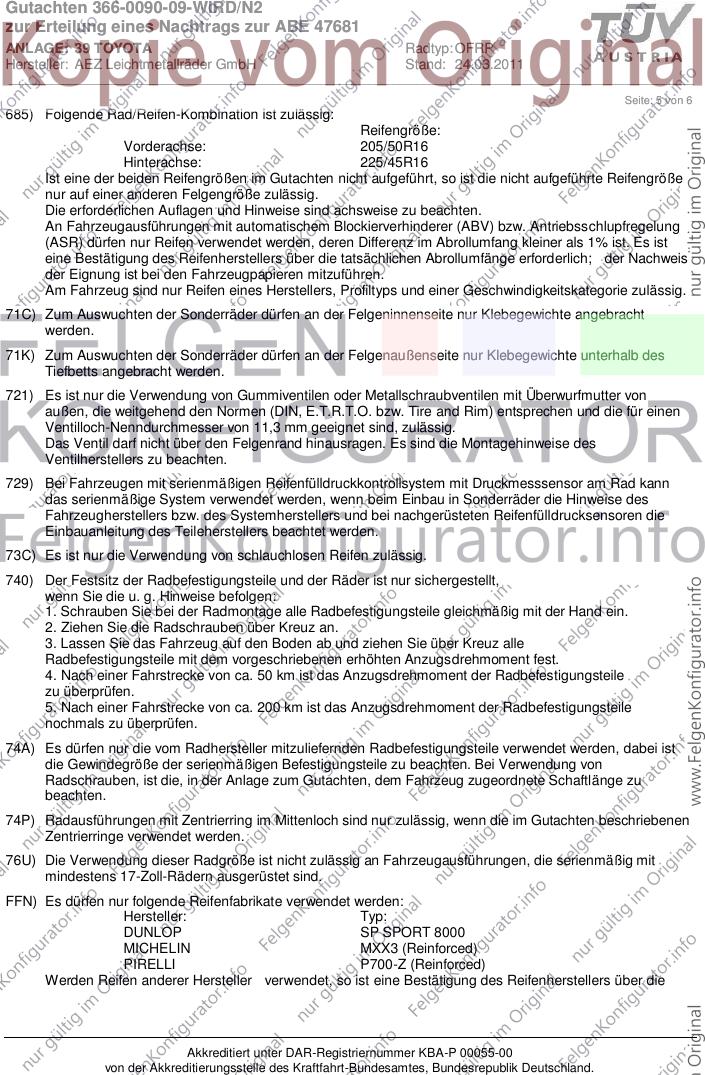

Seite: 5 von 6
685) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/50R16
Hinterachse: 225/45R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der Nachweis
der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
FFN) Es dürfen nur folgende Reifenfabrikate verwendet werden:
Hersteller: Typ:
DUNLOP SP SPORT 8000
MICHELIN MXX3 (Reinforced)
PIRELLI P700-Z (Reinforced)
Werden Reifen anderer Hersteller verwendet, so ist eine Bestätigung des Reifenherstellers über die
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0090-09-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47681
ANLAGE: 39 TOYOTA Radtyp: OFRP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 24.03.2011
__________________________________________________________________________________________________________________
Seite: 6 von 6
ausreichende Tragfähigkeit der Reifengröße erforderlich; der Nachweis der Eignung ist bei den
Fahrzeugpapieren mitzuführen.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
