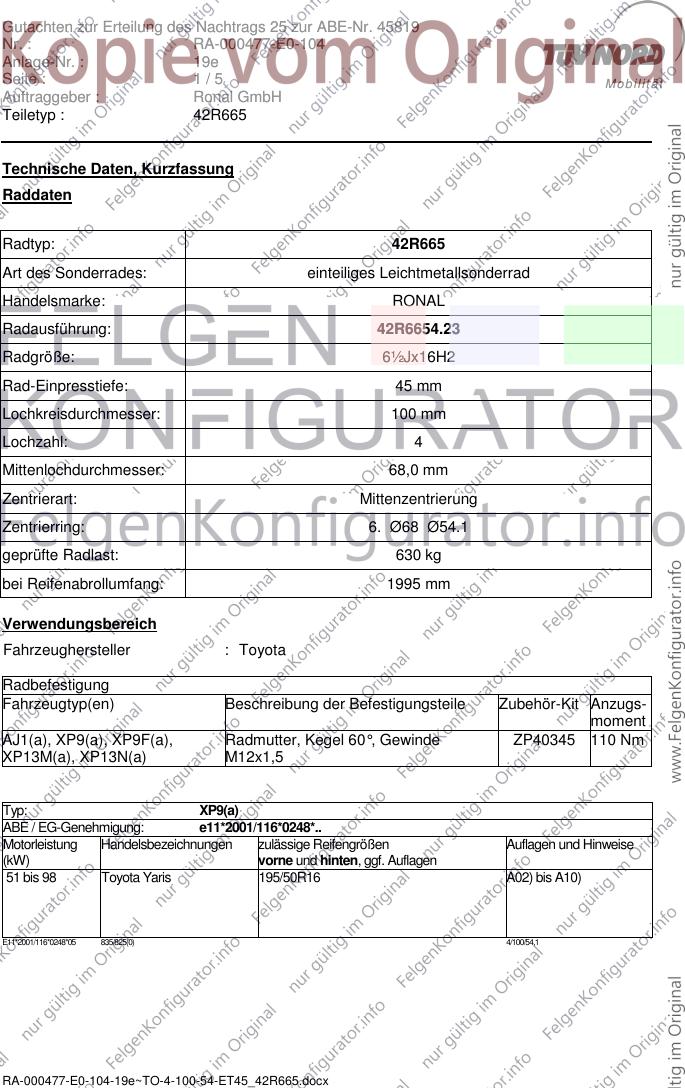

Gutachten zur Erteilung des Nachtrags 25 zur ABE-Nr. 45819
Nr. : RA-000477-E0-104
Anlage-Nr. : 19e
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R665
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 42R6654.23
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 630 kg
bei Reifenabrollumfang: 1995 mm
Verwendungsbereich
Fahrzeughersteller : Toyota
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AJ1(a), XP9(a), XP9F(a), Radmutter, Kegel 60°, Gewinde ZP40345 110 Nm
XP13M(a), XP13N(a) M12x1,5
Typ: XP9(a)
ABE / EG-Genehmigung: e11*2001/116*0248*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 98 Toyota Yaris 195/50R16 A02) bis A10)
E11*2001/116*0248*05 835/825(0) 4/100/54,1
RA-000477-E0-104-19e~TO-4-100-54-ET45_42R665.docx
Gutachten zur Erteilung des Nachtrags 25 zur ABE-Nr. 45819
Nr. : RA-000477-E0-104
Anlage-Nr. : 19e
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ: XP9F(a)
ABE / EG-Genehmigung: e11*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 74 Toyota Yaris 195/50R16 A02) bis A10)
E11*2001/116*0249*06 895/825(0) 4/100/54,1
Typ(en): ABE / EG-Genehmigung(en):
AJ1(a) e6*2001/116*0119*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 72 Toyota IQ 185/50R16 A02) bis A10)
185/55R16
195/50R16
A01)K04)
205/45R16
Typ(en): ABE / EG-Genehmigung(en):
XP13M(a) e11*2007/46*0152*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 73 Toyota Yaris 185/50R16 A02) bis A10)
(3-türige Ausführungen, G2V)
Serienräder kleiner 16Zoll)
195/45R16
G2Y)
205/45R16
G2V)
RA-000477-E0-104-19e~TO-4-100-54-ET45_42R665.docx
Gutachten zur Erteilung des Nachtrags 25 zur ABE-Nr. 45819
Nr. : RA-000477-E0-104
Anlage-Nr. : 19e
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ(en): ABE / EG-Genehmigung(en):
XP13M(a) e11*2007/46*0152*..
XP13N(a) e11*2007/46*0153*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 73 Toyota Yaris 185/50R16 A02) bis A10)
(5-türige Ausführungen, G2V)
Serienräder kleiner 16Zoll)
195/45R16
G2Y)
205/45R16
Typ(en): ABE / EG-Genehmigung(en):
XP13M(a) e11*2007/46*0152*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 73 Toyota Yaris 195/50R16 A02) bis A10)
(3-türige Ausführungen,
16Zoll-Serienräder) 205/45R16
Typ(en): ABE / EG-Genehmigung(en):
XP13M(a) e11*2007/46*0152*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 73 Toyota Yaris, Yaris Hybrid 195/50R16 A02) bis A10)
(5-türige Ausführungen,
16Zoll-Serienräder) 205/45R16
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000477-E0-104-19e~TO-4-100-54-ET45_42R665.docx
Gutachten zur Erteilung des Nachtrags 25 zur ABE-Nr. 45819
Nr. : RA-000477-E0-104
Anlage-Nr. : 19e
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G2V) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/65R15,
175/70R14, 185/60R15 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
RA-000477-E0-104-19e~TO-4-100-54-ET45_42R665.docx
Gutachten zur Erteilung des Nachtrags 25 zur ABE-Nr. 45819
Nr. : RA-000477-E0-104
Anlage-Nr. : 19e
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
G2Y) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/65R14,
175/70R14, 185/60R15 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
Die Anlage Nr. 19e mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R665 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 31.10.2012
