Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 1
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605

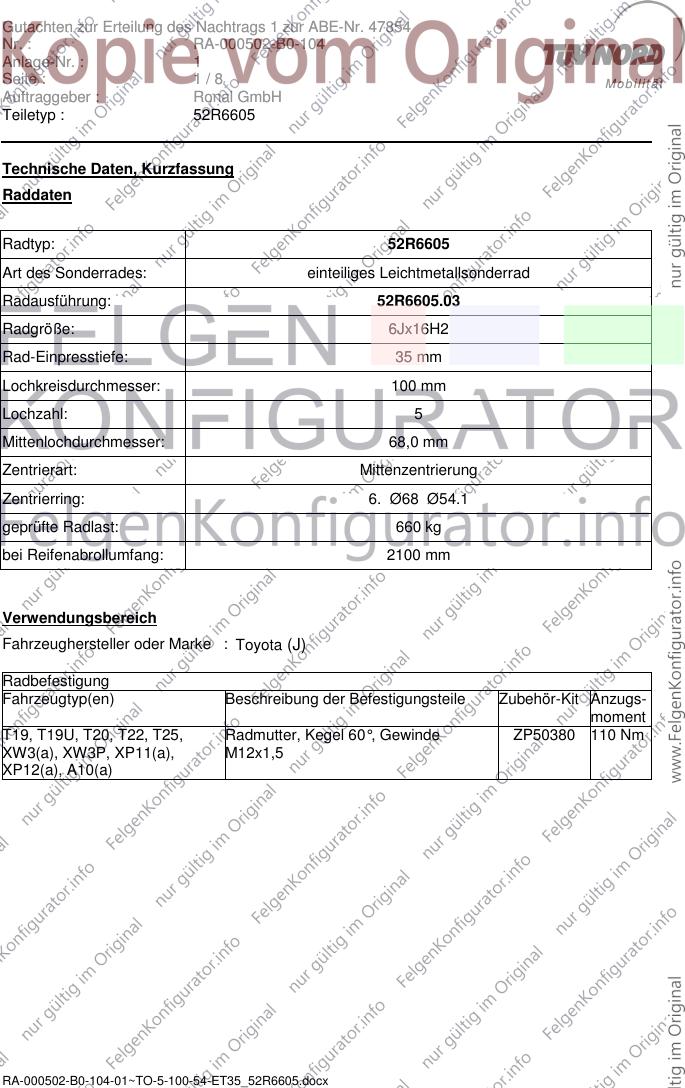

Technische Daten, Kurzfassung
Raddaten
Radtyp: 52R6605
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 52R6605.03
Radgröße: 6Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 660 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Toyota (J)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
T19, T19U, T20, T22, T25, Radmutter, Kegel 60°, Gewinde ZP50380 110 Nm
XW3(a), XW3P, XP11(a), M12x1,5
XP12(a), A10(a)
RA-000502-B0-104-01~TO-5-100-54-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 1
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605

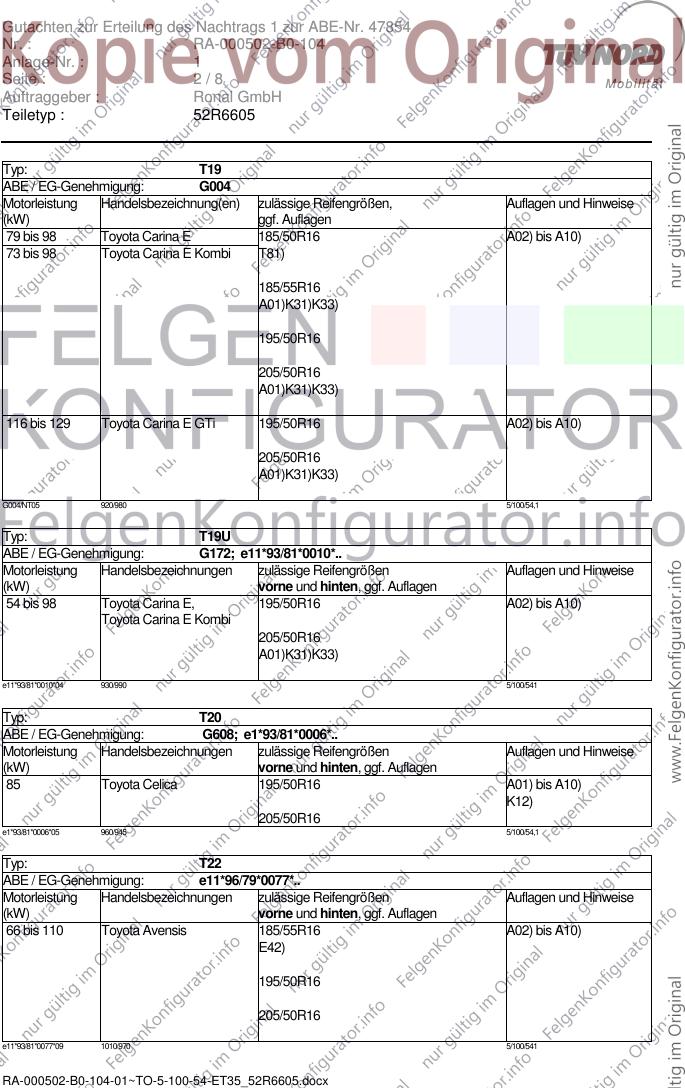

Typ: T19
ABE / EG-Genehmigung: G004
Motorleistung Handelsbezeichnung(en) zulässige Reifengrößen, Auflagen und Hinweise
(kW) ggf. Auflagen
79 bis 98 Toyota Carina E 185/50R16 A02) bis A10)
73 bis 98 Toyota Carina E Kombi T81)
185/55R16
A01)K31)K33)
195/50R16
205/50R16
A01)K31)K33)
116 bis 129 Toyota Carina E GTi 195/50R16 A02) bis A10)
205/50R16
A01)K31)K33)
G004/NT05 920/980 5/100/54,1
Typ: T19U
ABE / EG-Genehmigung: G172; e11*93/81*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
54 bis 98 Toyota Carina E, 195/50R16 A02) bis A10)
Toyota Carina E Kombi
205/50R16
A01)K31)K33)
e11*93/81*0010*04 930/990 5/100/541
Typ: T20
ABE / EG-Genehmigung: G608; e1*93/81*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 Toyota Celica 195/50R16 A01) bis A10)
K12)
205/50R16
e1*93/81*0006*05 960/945 5/100/54,1
Typ: T22
ABE / EG-Genehmigung: e11*96/79*0077*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Toyota Avensis 185/55R16 A02) bis A10)
E42)
195/50R16
205/50R16
e11*93/81*0077*09 1010/970 5/100/541
RA-000502-B0-104-01~TO-5-100-54-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 1
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
Typ: T25
ABE / EG-Genehmigung: e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 108 Toyota Avensis 195/55R16 A02) bis A10)
E54)
205/55R16
e11*2001/116*0196*08 1070/1035 5/100/541
Typ(en): ABE / EG-Genehmigung(en):
XW3(a) e11*2001/116*0264*..
XW3P e11*2007/46*0015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Toyota Prius 195/55R16 A02) bis A10)
EF0)
195/60R16
205/55R16
A01)K01)K82)
215/50R16
A01)K01)K82)
225/50R16
A01)K01)K82)K83)
Typ(en): ABE / EG-Genehmigung(en):
XP12(a) e11*2007/46*0020*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 73 Toyota Verso S 185/55R16 A02) bis A10)
185/60R16
195/55R16
A01)K03)K04)
205/50R16
A01)K01)K04)
205/55R16
A01)K01)K04)K16)K18)K20)K26)
215/50R16
A01)K01)K04)K16)K18)K20)K26)
225/50R16
A01)K01)K04)K13)K16)K18)K20)K22)K26)
RA-000502-B0-104-01~TO-5-100-54-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 1
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605

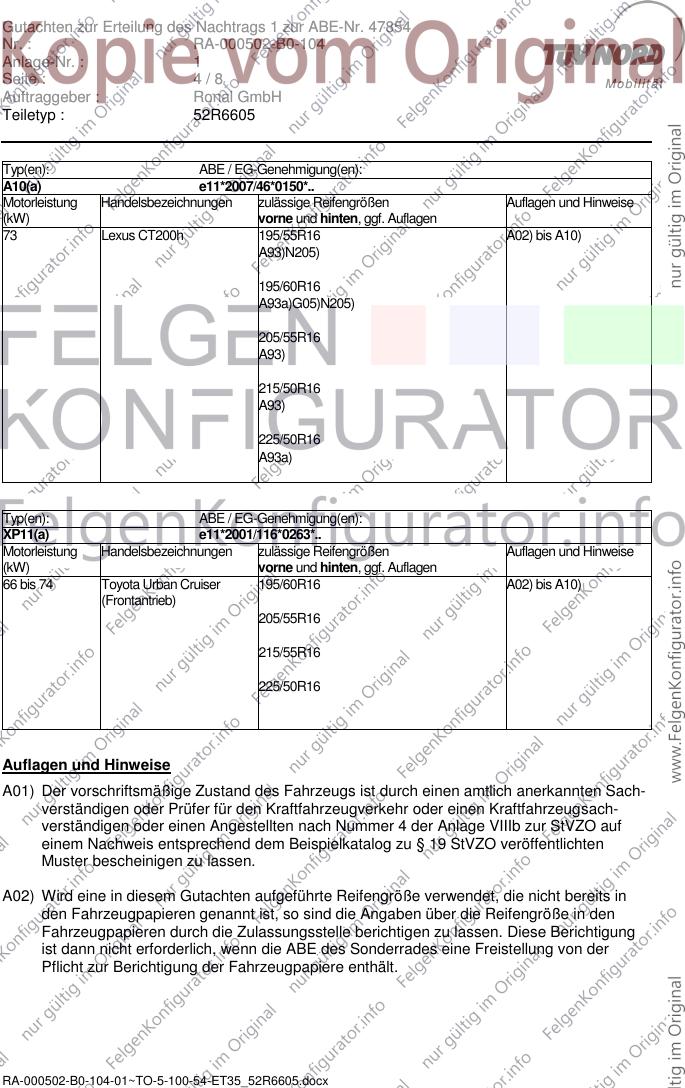

Typ(en): ABE / EG-Genehmigung(en):
A10(a) e11*2007/46*0150*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Lexus CT200h 195/55R16 A02) bis A10)
A93)N205)
195/60R16
A93a)G05)N205)
205/55R16
A93)
215/50R16
A93)
225/50R16
A93a)
Typ(en): ABE / EG-Genehmigung(en):
XP11(a) e11*2001/116*0263*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 74 Toyota Urban Cruiser 195/60R16 A02) bis A10)
(Frontantrieb)
205/55R16
215/55R16
225/50R16
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000502-B0-104-01~TO-5-100-54-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 1
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605

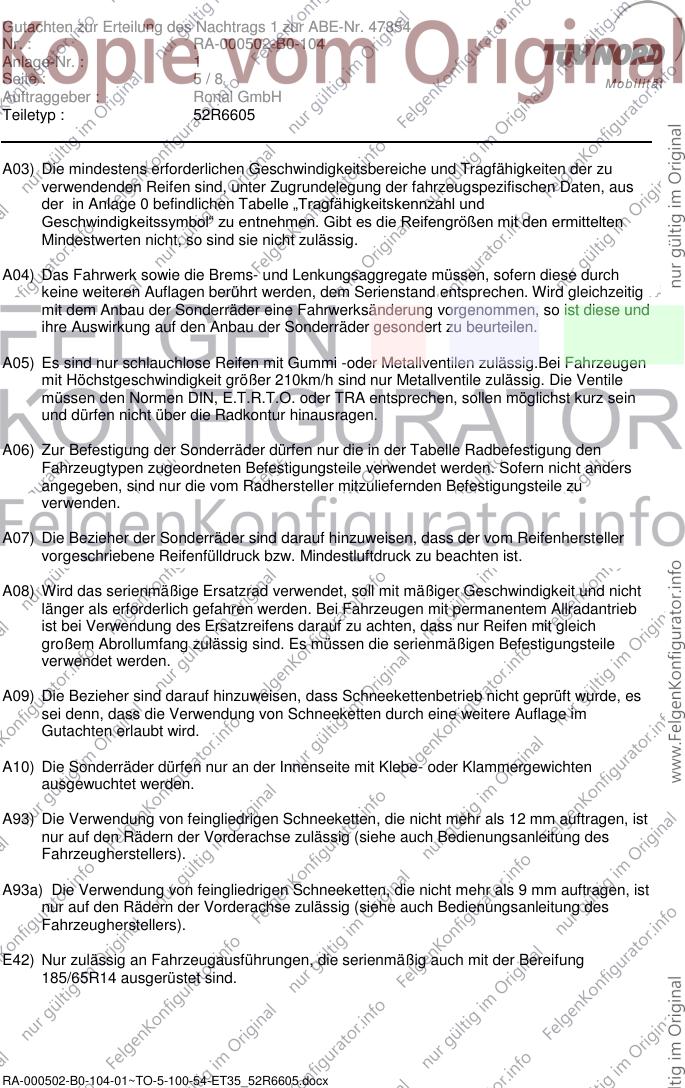

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E42) Nur zulässig an Fahrzeugausführungen, die serienmäßig auch mit der Bereifung
185/65R14 ausgerüstet sind.
RA-000502-B0-104-01~TO-5-100-54-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 1
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605

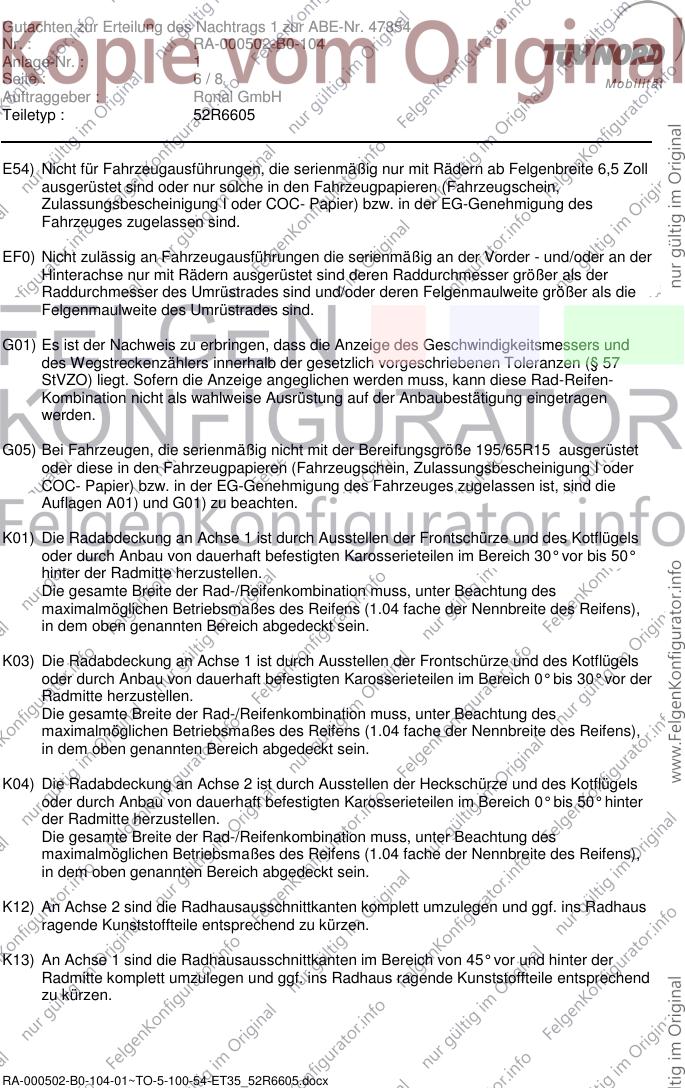

E54) Nicht für Fahrzeugausführungen, die serienmäßig nur mit Rädern ab Felgenbreite 6,5 Zoll
ausgerüstet sind oder nur solche in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G05) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/65R15 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
RA-000502-B0-104-01~TO-5-100-54-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 1
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605

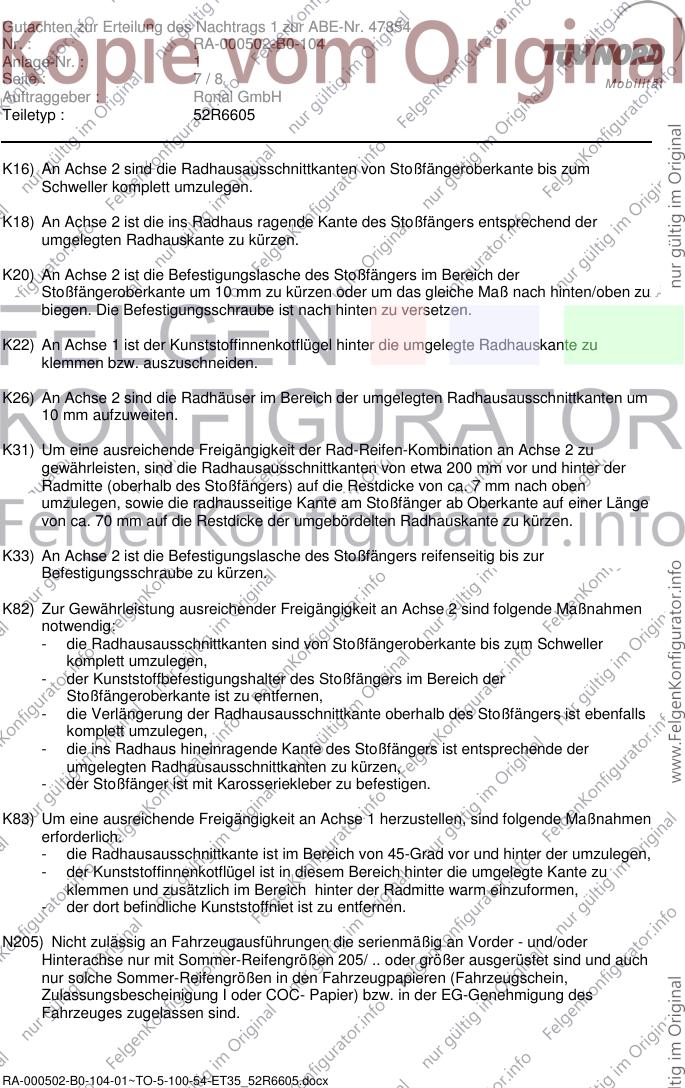

K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K20) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu
biegen. Die Befestigungsschraube ist nach hinten zu versetzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K31) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind die Radhausausschnittkanten von etwa 200 mm vor und hinter der
Radmitte (oberhalb des Stoßfängers) auf die Restdicke von ca. 7 mm nach oben
umzulegen, sowie die radhausseitige Kante am Stoßfänger ab Oberkante auf einer Länge
von ca. 70 mm auf die Restdicke der umgebördelten Radhauskante zu kürzen.
K33) An Achse 2 ist die Befestigungslasche des Stoßfängers reifenseitig bis zur
Befestigungsschraube zu kürzen.
K82) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind folgende Maßnahmen
notwendig:
- die Radhausausschnittkanten sind von Stoßfängeroberkante bis zum Schweller
komplett umzulegen,
- der Kunststoffbefestigungshalter des Stoßfängers im Bereich der
Stoßfängeroberkante ist zu entfernen,
- die Verlängerung der Radhausausschnittkante oberhalb des Stoßfängers ist ebenfalls
komplett umzulegen,
- die ins Radhaus hineinragende Kante des Stoßfängers ist entsprechende der
umgelegten Radhausausschnittkanten zu kürzen,
- der Stoßfänger ist mit Karosseriekleber zu befestigen.
K83) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich.
- die Radhausausschnittkante ist im Bereich von 45-Grad vor und hinter der umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich hinter die umgelegte Kante zu
klemmen und zusätzlich im Bereich hinter der Radmitte warm einzuformen,
- der dort befindliche Kunststoffniet ist zu entfernen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000502-B0-104-01~TO-5-100-54-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 1
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
T81) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 924 kg bei LI 81 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 462 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 1 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ 52R6605 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 28.05.2013
RA-000502-B0-104-01~TO-5-100-54-ET35_52R6605.docx
