Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 14g
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R4554
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R4554.23
Radgröße: 5½Jx14H2
Rad-Einpresstiefe: 44 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 550 kg
bei Reifenabrollumfang: 1935 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Toyota
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
E11, E11U, E12J, E12T, E12U, Radmutter, Kegel 60°, Gewinde ZP40345 110 Nm
P1, P1F, P2, XP9(a), XP9F(a), M12x1,5
XP13M(a), XP13N(a)
RA-000591-B0-104-14g~TO-4-100-54-ET44_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 14g
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554

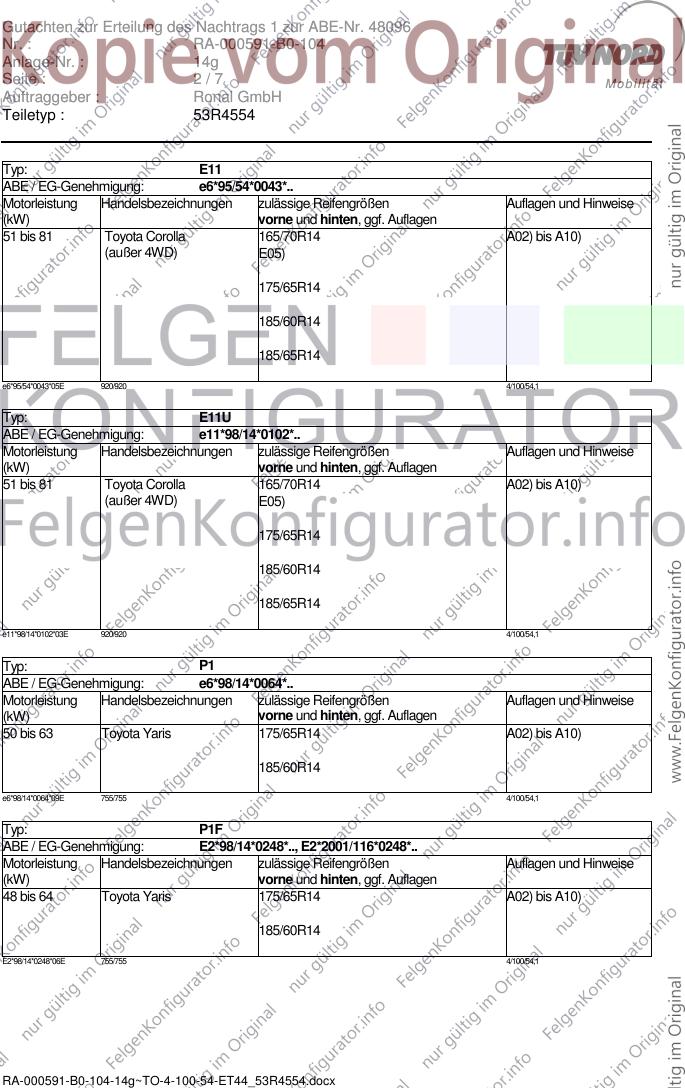

Typ: E11
ABE / EG-Genehmigung: e6*95/54*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 81 Toyota Corolla 165/70R14 A02) bis A10)
(außer 4WD) E05)
175/65R14
185/60R14
185/65R14
e6*95/54*0043*05E 920/920 4/100/54,1
Typ: E11U
ABE / EG-Genehmigung: e11*98/14*0102*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 81 Toyota Corolla 165/70R14 A02) bis A10)
(außer 4WD) E05)
175/65R14
185/60R14
185/65R14
e11*98/14*0102*03E 920/920 4/100/54,1
Typ: P1
ABE / EG-Genehmigung: e6*98/14*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 63 Toyota Yaris 175/65R14 A02) bis A10)
185/60R14
e6*98/14*0064*09E 755/755 4/100/54,1
Typ: P1F
ABE / EG-Genehmigung: E2*98/14*0248*.., E2*2001/116*0248*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 64 Toyota Yaris 175/65R14 A02) bis A10)
185/60R14
E2*98/14*0248*06E 755/755 4/100/54,1
RA-000591-B0-104-14g~TO-4-100-54-ET44_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 14g
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554

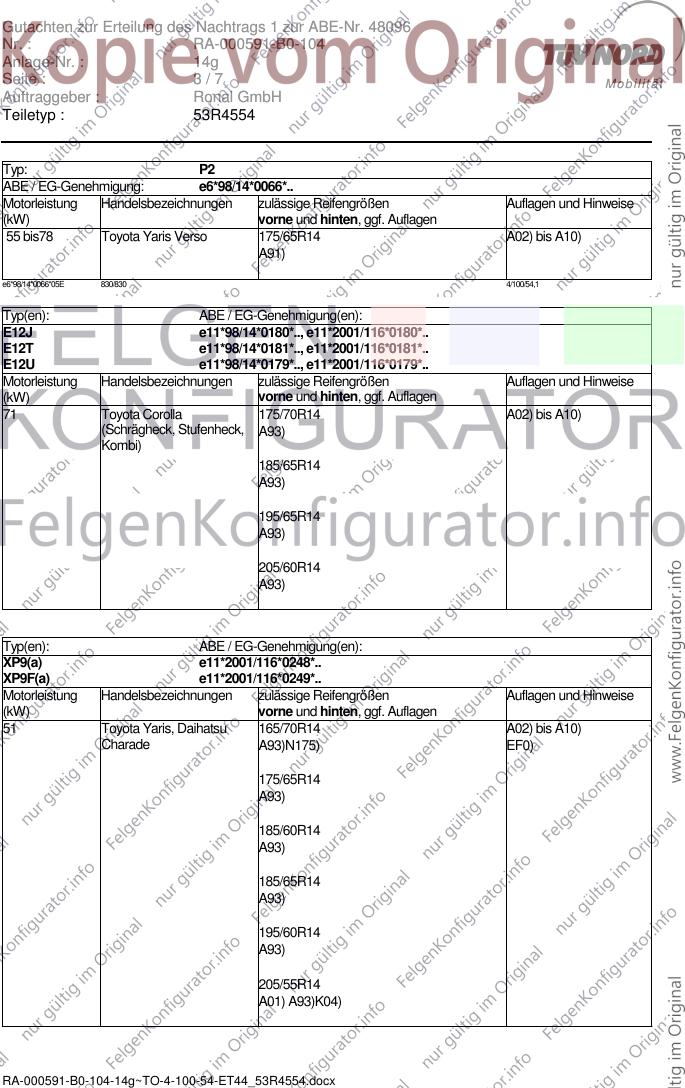

Typ: P2
ABE / EG-Genehmigung: e6*98/14*0066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis78 Toyota Yaris Verso 175/65R14 A02) bis A10)
A91)
e6*98/14*0066*05E 830/830 4/100/54,1
Typ(en): ABE / EG-Genehmigung(en):
E12J e11*98/14*0180*.., e11*2001/116*0180*..
E12T e11*98/14*0181*.., e11*2001/116*0181*..
E12U e11*98/14*0179*.., e11*2001/116*0179*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
71 Toyota Corolla 175/70R14 A02) bis A10)
(Schrägheck, Stufenheck, A93)
Kombi)
185/65R14
A93)
195/65R14
A93)
205/60R14
A93)
Typ(en): ABE / EG-Genehmigung(en):
XP9(a) e11*2001/116*0248*..
XP9F(a) e11*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 Toyota Yaris, Daihatsu 165/70R14 A02) bis A10)
Charade A93)N175) EF0)
175/65R14
A93)
185/60R14
A93)
185/65R14
A93)
195/60R14
A93)
205/55R14
A01) A93)K04)
RA-000591-B0-104-14g~TO-4-100-54-ET44_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 14g
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554

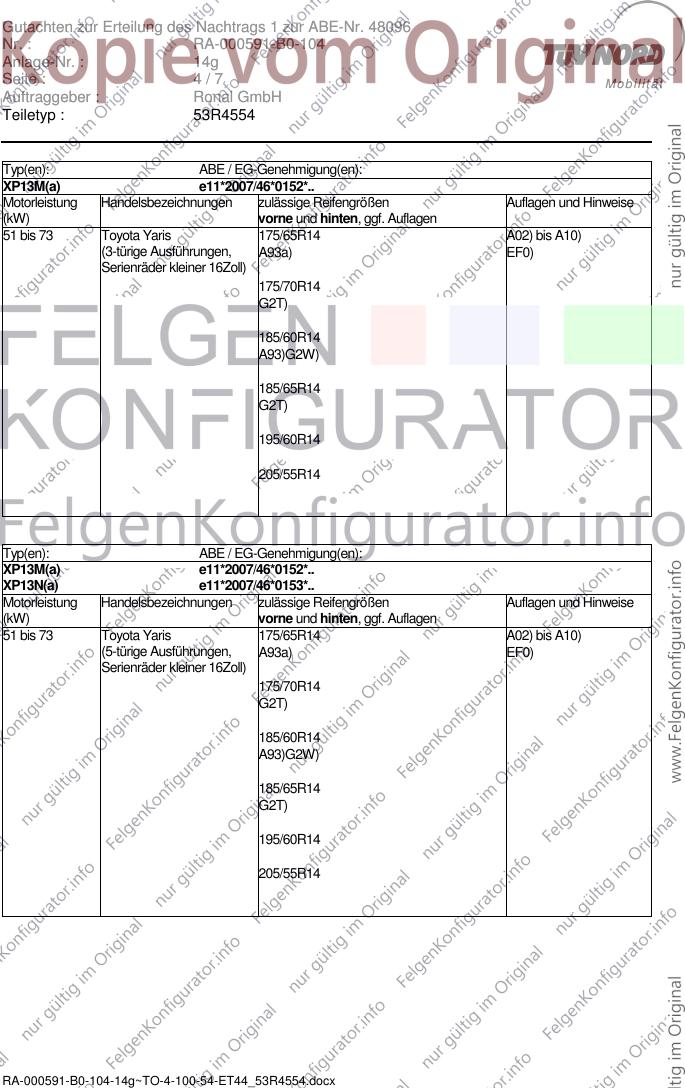

Typ(en): ABE / EG-Genehmigung(en):
XP13M(a) e11*2007/46*0152*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 73 Toyota Yaris 175/65R14 A02) bis A10)
(3-türige Ausführungen, A93a) EF0)
Serienräder kleiner 16Zoll)
175/70R14
G2T)
185/60R14
A93)G2W)
185/65R14
G2T)
195/60R14
205/55R14
Typ(en): ABE / EG-Genehmigung(en):
XP13M(a) e11*2007/46*0152*..
XP13N(a) e11*2007/46*0153*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 73 Toyota Yaris 175/65R14 A02) bis A10)
(5-türige Ausführungen, A93a) EF0)
Serienräder kleiner 16Zoll)
175/70R14
G2T)
185/60R14
A93)G2W)
185/65R14
G2T)
195/60R14
205/55R14
RA-000591-B0-104-14g~TO-4-100-54-ET44_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 14g
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000591-B0-104-14g~TO-4-100-54-ET44_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 14g
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
A91) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Antriebsachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G2T) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 175/70R14 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G2W) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 175/65R14 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
N175) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 175/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000591-B0-104-14g~TO-4-100-54-ET44_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 14g
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Die Anlage Nr. 14g mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R4554 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 08.07.2014
