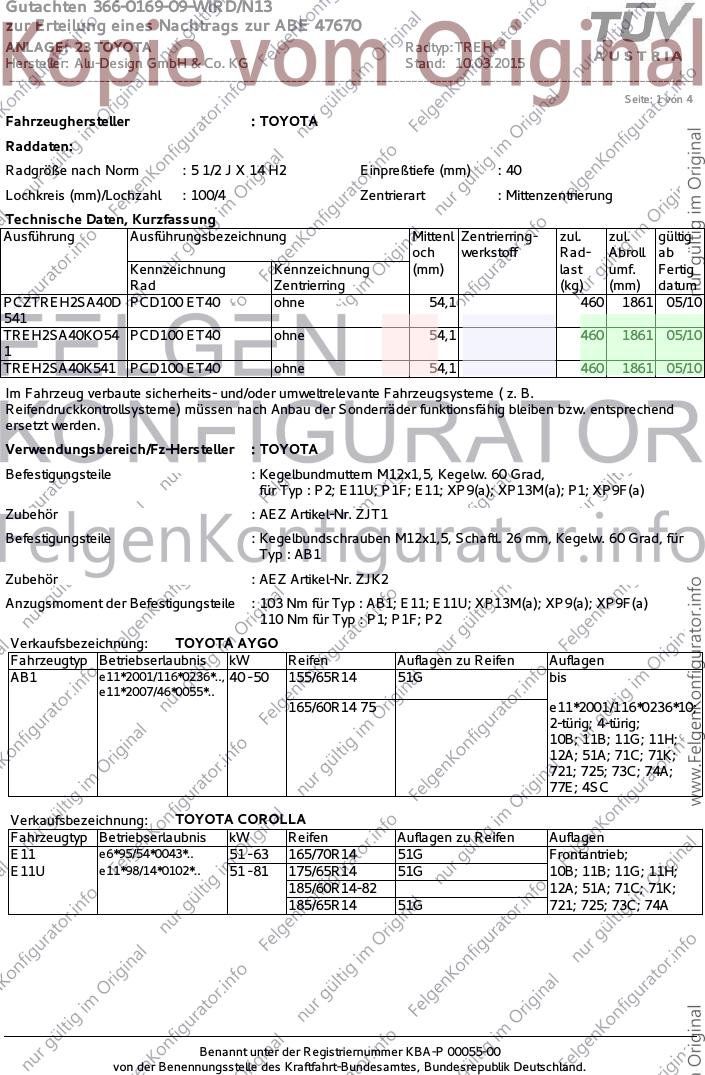

Gutachten 366-0169-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 23 TOYOTA Radtyp: TREH
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : TOYOTA
Raddaten:
Radgröße nach Norm : 5 1/2 J X 14 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
PCZTREH2SA40D PCD100 ET40 ohne 54,1 460 1861 05/10
541
TREH2SA40KO54 PCD100 ET40 ohne 54,1 460 1861 05/10
1
TREH2SA40K541 PCD100 ET40 ohne 54,1 460 1861 05/10
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : P2; E11U; P1F; E11; XP9(a); XP13M(a); P1; XP9F(a)
Zubehör : AEZ Artikel-Nr. ZJT1
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad, für
Typ : AB1
Zubehör : AEZ Artikel-Nr. ZJK2
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : AB1; E11; E11U; XP13M(a); XP9(a); XP9F(a)
110 Nm für Typ : P1; P1F; P2
Verkaufsbezeichnung: TOYOTA AYGO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AB1 e11*2001/116*0236*.., 40 - 50 155/65R14 51G bis
e11*2007/46*0055*..
165/60R14 75 e11*2001/116*0236*10;
2-türig; 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
77E; 4SC
Verkaufsbezeichnung: TOYOTA COROLLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E11 e6*95/54*0043*.. 51 - 63 165/70R14 51G Frontantrieb;
E11U e11*98/14*0102*.. 51 - 81 175/65R14 51G 10B; 11B; 11G; 11H;
185/60R14-82 12A; 51A; 71C; 71K;
185/65R14 51G 721; 725; 73C; 74A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 23 TOYOTA Radtyp: TREH
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: TOYOTA YARIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P1 e6*2001/116*0064*.., 48 - 63 175/65R14-82 11A; 21B 3-türig; 5-türig;
e6*98/14*0064*.. 185/60R14-82 11A; 21B; 22B Frontantrieb;
P1F e2*2001/116*0248*.., 10B; 11B; 11G; 11H;
e2*98/14*0248*.. 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76J
Verkaufsbezeichnung: Toyota Yaris, Daihatsu Charade
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP9(a) e11*2001/116*0248*.. 51 165/70R14 81 Toyota Yaris;
XP9F(a) e11*2001/116*0249*.. 175/65R14 82 Frontantrieb;
185/60R14 82 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76J
Verkaufsbezeichnung: TOYOTA YARIS VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P2 e6*2001/116*0066*.., 55 - 78 175/65R14 51G 10B; 11B; 11G; 11H;
e6*98/14*0066*.. 185/60R14-82 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: TOYOTA YARIS, YARIS HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP13M(a) e11*2007/46*0152*.. 51 175/65R14 82 Schrägheck;
51 - 73 175/70R14 84 Frontantrieb;
185/60R14 82 10B; 11B; 11G; 11H;
185/65R14 86 12A; 51A; 71C; 71K;
195/60R14 86 721; 725; 73C; 74A;
195/65R14 89 76J; 4F0
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 23 TOYOTA Radtyp: TREH
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 3 von 4
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4F0) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02030 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
4SC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02030 ( nur e11*2001/116*0236*..) (nur wenn auch original verbaut) ist nicht zulässig. Es
kann ein geeignetes Nachrüstkontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 23 TOYOTA Radtyp: TREH
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 4 von 4
76J) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 15-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
