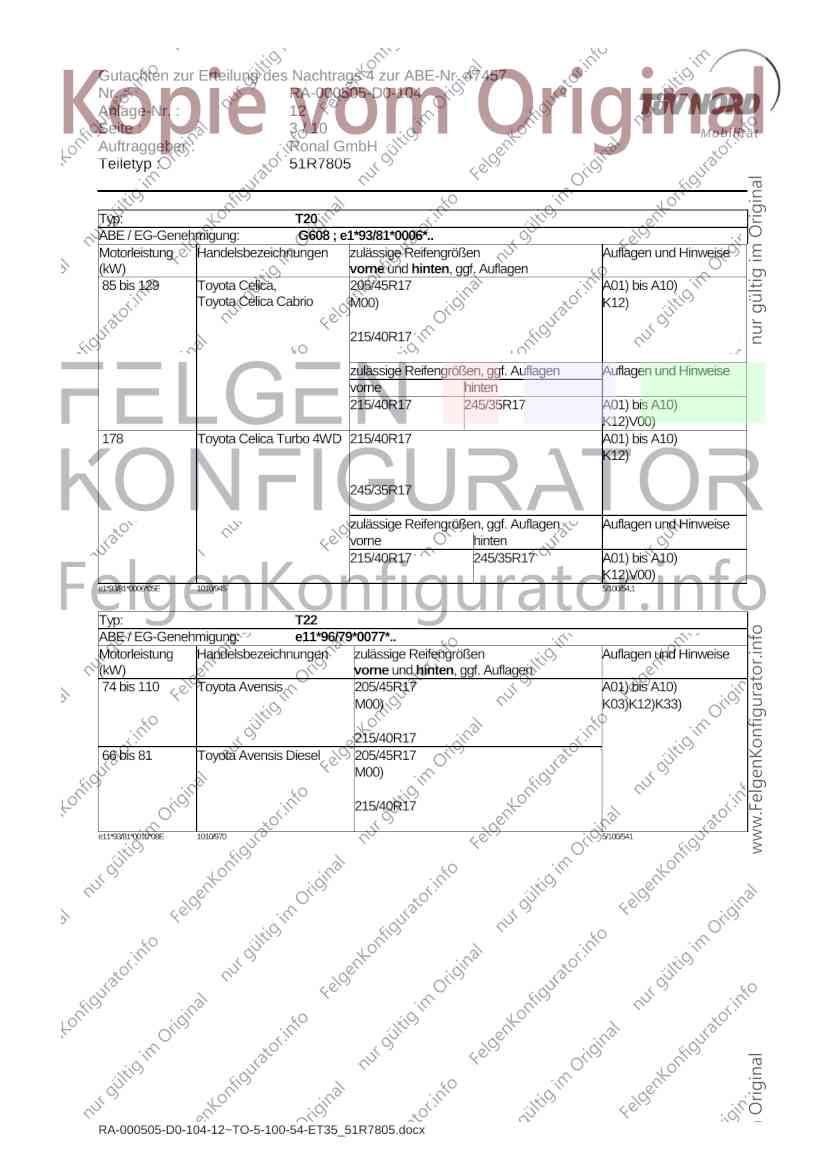

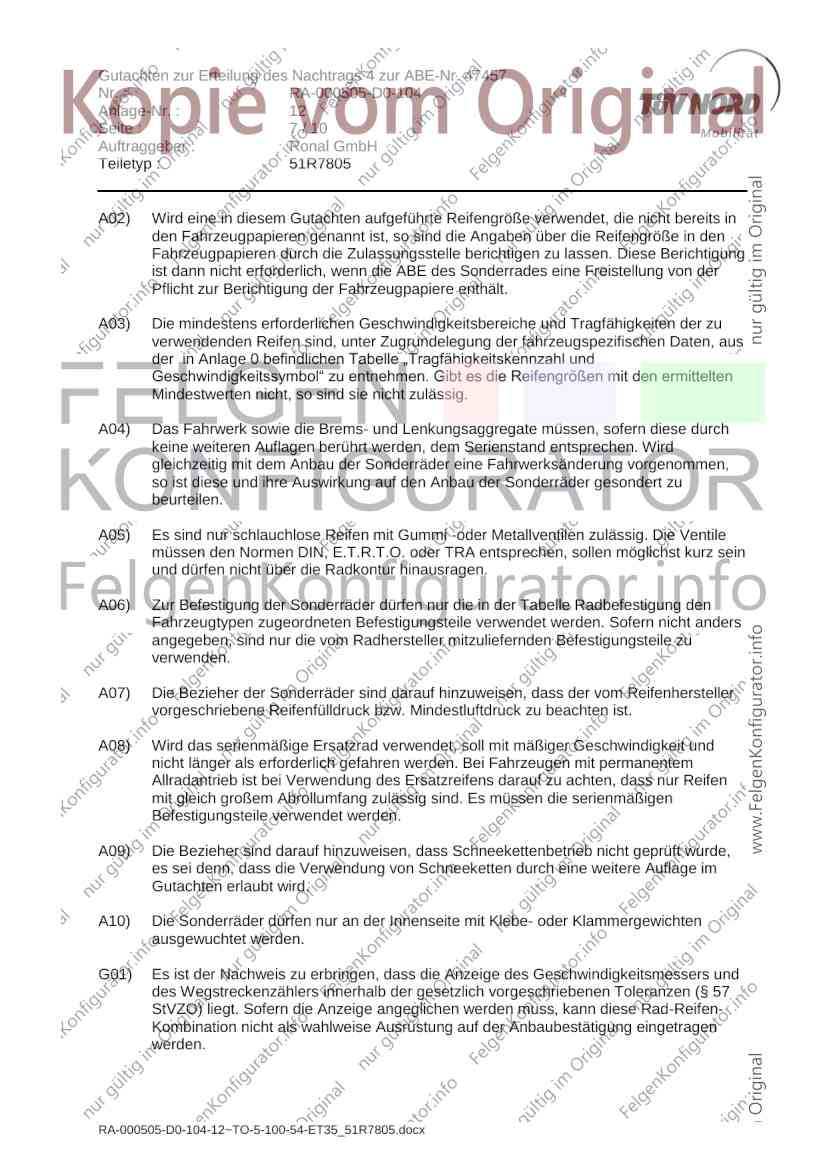

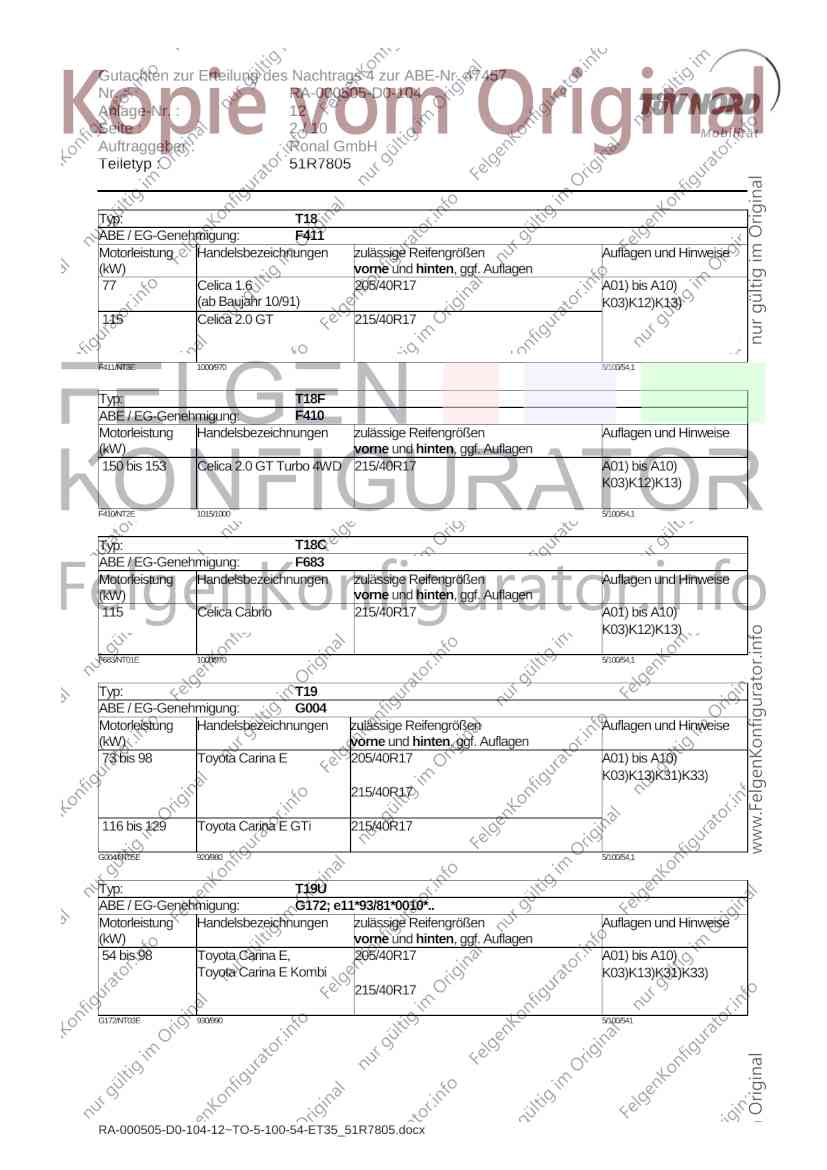

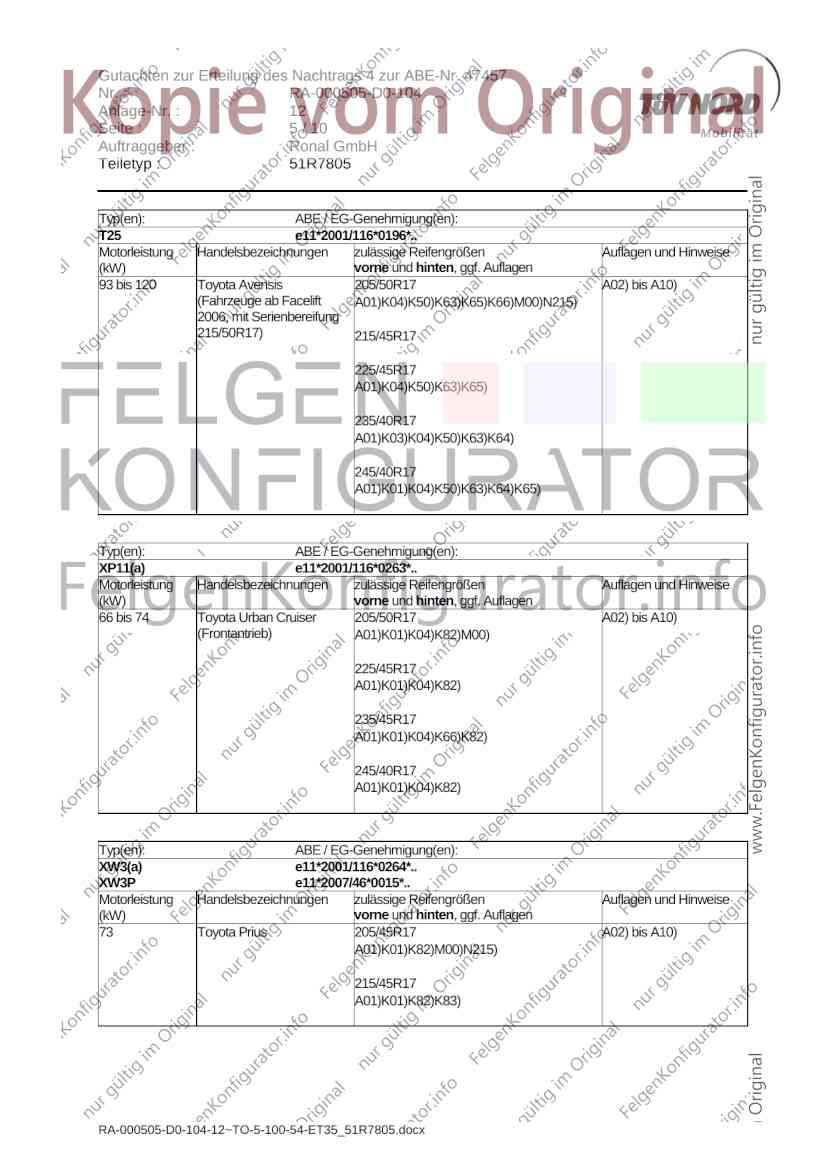

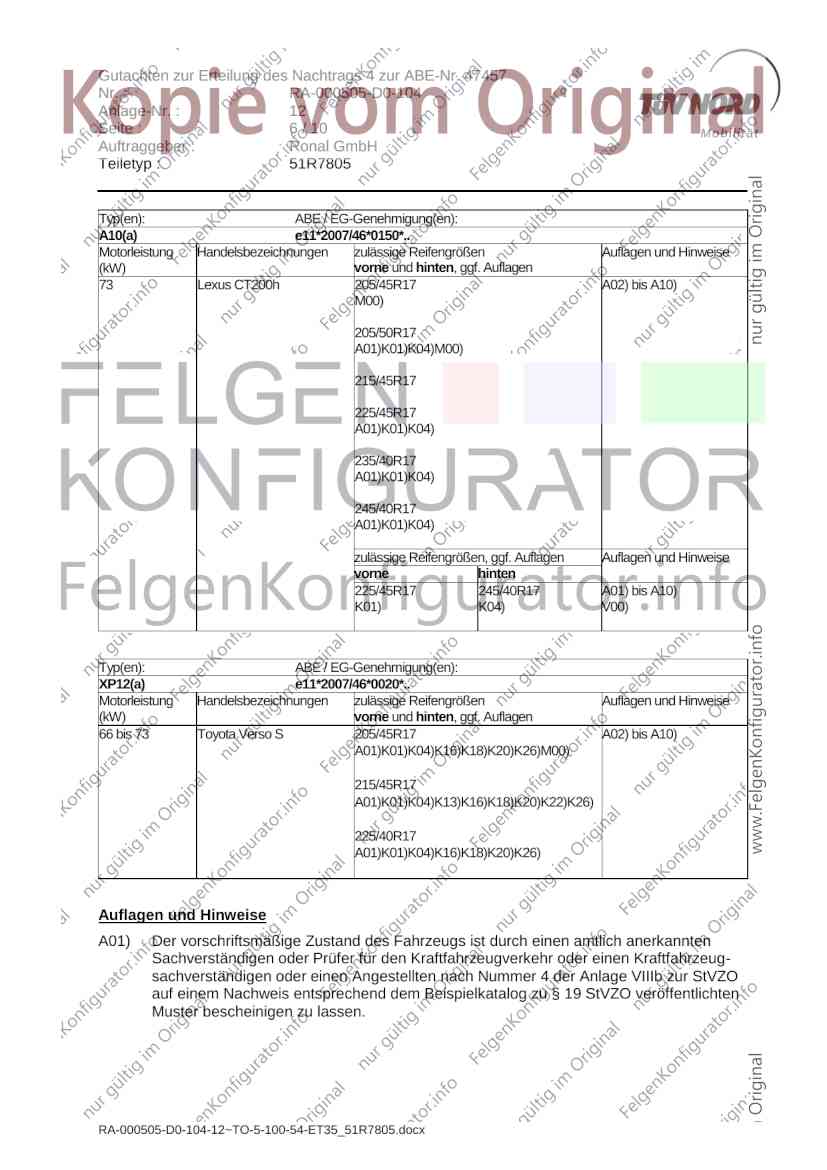

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 12

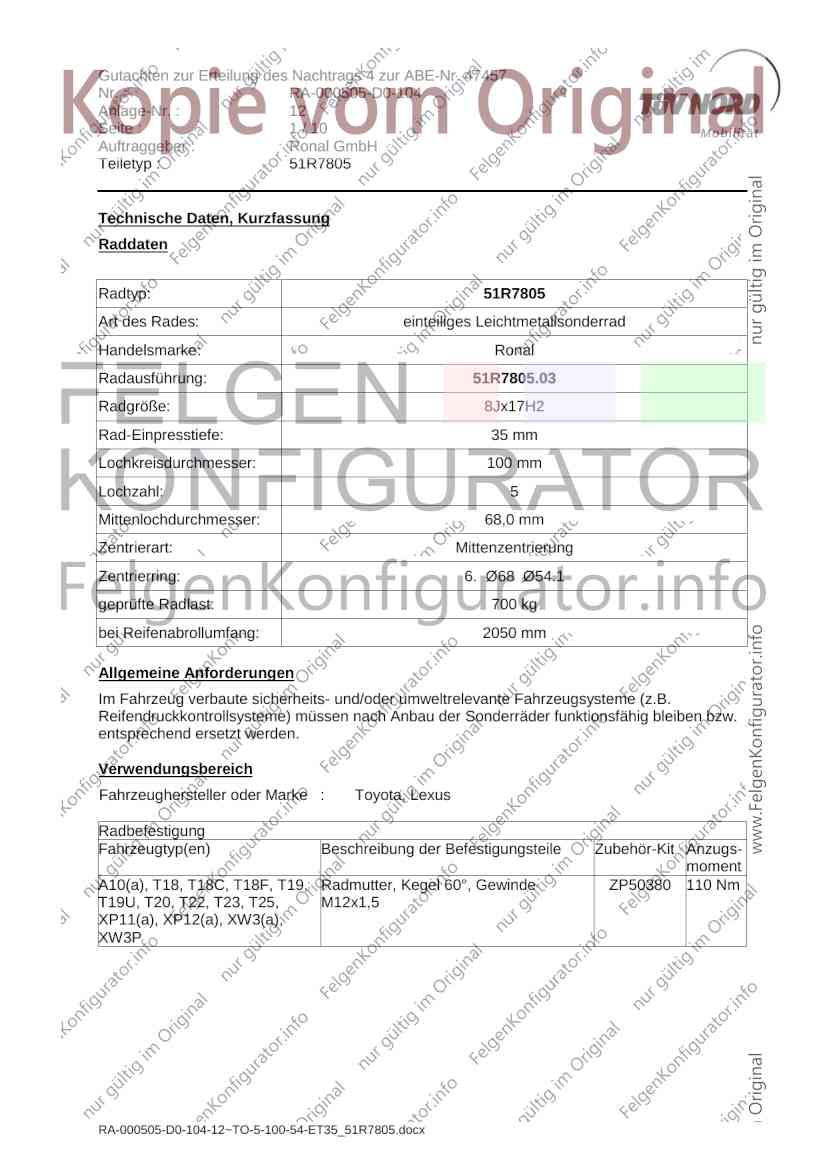

Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R7805
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R7805.03
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2050 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Toyota, Lexus
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
A10(a), T18, T18C, T18F, T19, Radmutter, Kegel 60°, Gewinde ZP50380 110 Nm
T19U, T20, T22, T23, T25, M12x1,5
XP11(a), XP12(a), XW3(a),
XW3P
RA-000505-D0-104-12~TO-5-100-54-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 12
Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: T18
ABE / EG-Genehmigung: F411
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Celica 1.6 205/40R17 A01) bis A10)
(ab Baujahr 10/91) K03)K12)K13)
115 Celica 2.0 GT 215/40R17
F411/NT3E 1000/970 5/100/54,1
Typ: T18F
ABE / EG-Genehmigung: F410
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 153 Celica 2.0 GT Turbo 4WD 215/40R17 A01) bis A10)
K03)K12)K13)
F410/NT2E 1015/1000 5/100/54,1
Typ: T18C
ABE / EG-Genehmigung: F683
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 Celica Cabrio 215/40R17 A01) bis A10)
K03)K12)K13)
F683/NT01E 1000/970 5/100/54,1
Typ: T19
ABE / EG-Genehmigung: G004
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 98 Toyota Carina E 205/40R17 A01) bis A10)
K03)K13)K31)K33)
215/40R17
116 bis 129 Toyota Carina E GTi 215/40R17
G004/NT05E 920/980 5/100/54,1
Typ: T19U
ABE / EG-Genehmigung: G172; e11*93/81*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
54 bis 98 Toyota Carina E, 205/40R17 A01) bis A10)
Toyota Carina E Kombi K03)K13)K31)K33)
215/40R17
G172/NT03E 930/990 5/100/541
RA-000505-D0-104-12~TO-5-100-54-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 12
Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: T20
ABE / EG-Genehmigung: G608 ; e1*93/81*0006*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 129 Toyota Celica, 205/45R17 A01) bis A10)
Toyota Celica Cabrio M00) K12)
215/40R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/40R17 245/35R17 A01) bis A10)
K12)V00)
178 Toyota Celica Turbo 4WD 215/40R17 A01) bis A10)
K12)
245/35R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/40R17 245/35R17 A01) bis A10)
K12)V00)
e1*93/81*0006*05E 1010/945 5/100/54,1
Typ: T22
ABE / EG-Genehmigung: e11*96/79*0077*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 110 Toyota Avensis 205/45R17 A01) bis A10)
M00) K03)K12)K33)
215/40R17
66 bis 81 Toyota Avensis Diesel 205/45R17
M00)
215/40R17
e11*93/81*0010*08E 1010/970 5/100/541
RA-000505-D0-104-12~TO-5-100-54-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 12
Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: T23
ABE / EG-Genehmigung: e11*98/14*0122*.., e11*2001/116*0122*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
105 bis 141 Toyota Celica 205/45R17 A02) bis A10)
M00)
215/40R17
215/45R17
A01)G01)K04)
235/40R17
A01)K03)K04)K50)
245/35R17
A01)K03)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/40R17 245/35R17 A01) bis A10)
K04)V00)
e11*2001/116*0122*07E 960/945 5/100/541
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 120 Toyota Avensis 205/50R17 A02) bis A10)
(Fahrzeugausf. vor Facelift A01)K04)K50)K63)K65)K66)M00)
2006, ohne Serienbereifung
215/50R17) 215/45R17
225/45R17
A01)K04)K50)K63)K65)K66)
235/40R17
A01)K03)K04)K50)K63)K64)
245/40R17
A01)K01)K04)K50)K63)K64)K65)
RA-000505-D0-104-12~TO-5-100-54-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 12
Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 120 Toyota Avensis 205/50R17 A02) bis A10)
(Fahrzeuge ab Facelift A01)K04)K50)K63)K65)K66)M00)N215)
2006, mit Serienbereifung
215/50R17) 215/45R17
225/45R17
A01)K04)K50)K63)K65)
235/40R17
A01)K03)K04)K50)K63)K64)
245/40R17
A01)K01)K04)K50)K63)K64)K65)
Typ(en): ABE / EG-Genehmigung(en):
XP11(a) e11*2001/116*0263*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 74 Toyota Urban Cruiser 205/50R17 A02) bis A10)
(Frontantrieb) A01)K01)K04)K82)M00)
225/45R17
A01)K01)K04)K82)
235/45R17
A01)K01)K04)K66)K82)
245/40R17
A01)K01)K04)K82)
Typ(en): ABE / EG-Genehmigung(en):
XW3(a) e11*2001/116*0264*..
XW3P e11*2007/46*0015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Toyota Prius 205/45R17 A02) bis A10)
A01)K01)K82)M00)N215)
215/45R17
A01)K01)K82)K83)
RA-000505-D0-104-12~TO-5-100-54-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 12
Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ(en): ABE / EG-Genehmigung(en):
A10(a) e11*2007/46*0150*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Lexus CT200h 205/45R17 A02) bis A10)
M00)
205/50R17
A01)K01)K04)M00)
215/45R17
225/45R17
A01)K01)K04)
235/40R17
A01)K01)K04)
245/40R17
A01)K01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A01) bis A10)
K01) K04) V00)
Typ(en): ABE / EG-Genehmigung(en):
XP12(a) e11*2007/46*0020*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 73 Toyota Verso S 205/45R17 A02) bis A10)
A01)K01)K04)K16)K18)K20)K26)M00)
215/45R17
A01)K01)K04)K13)K16)K18)K20)K22)K26)
225/40R17
A01)K01)K04)K16)K18)K20)K26)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000505-D0-104-12~TO-5-100-54-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 12
Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000505-D0-104-12~TO-5-100-54-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 12

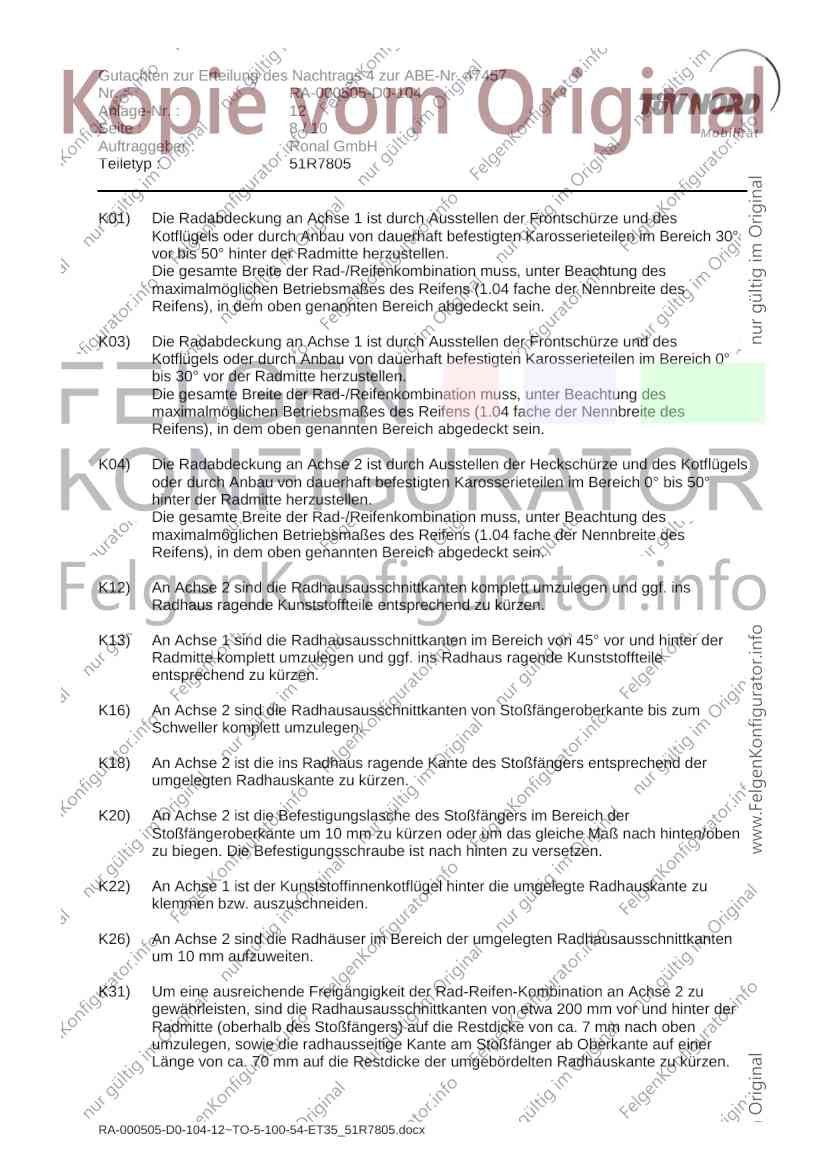

Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins
Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K20) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben
zu biegen. Die Befestigungsschraube ist nach hinten zu versetzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K31) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind die Radhausausschnittkanten von etwa 200 mm vor und hinter der
Radmitte (oberhalb des Stoßfängers) auf die Restdicke von ca. 7 mm nach oben
umzulegen, sowie die radhausseitige Kante am Stoßfänger ab Oberkante auf einer
Länge von ca. 70 mm auf die Restdicke der umgebördelten Radhauskante zu kürzen.
RA-000505-D0-104-12~TO-5-100-54-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 12

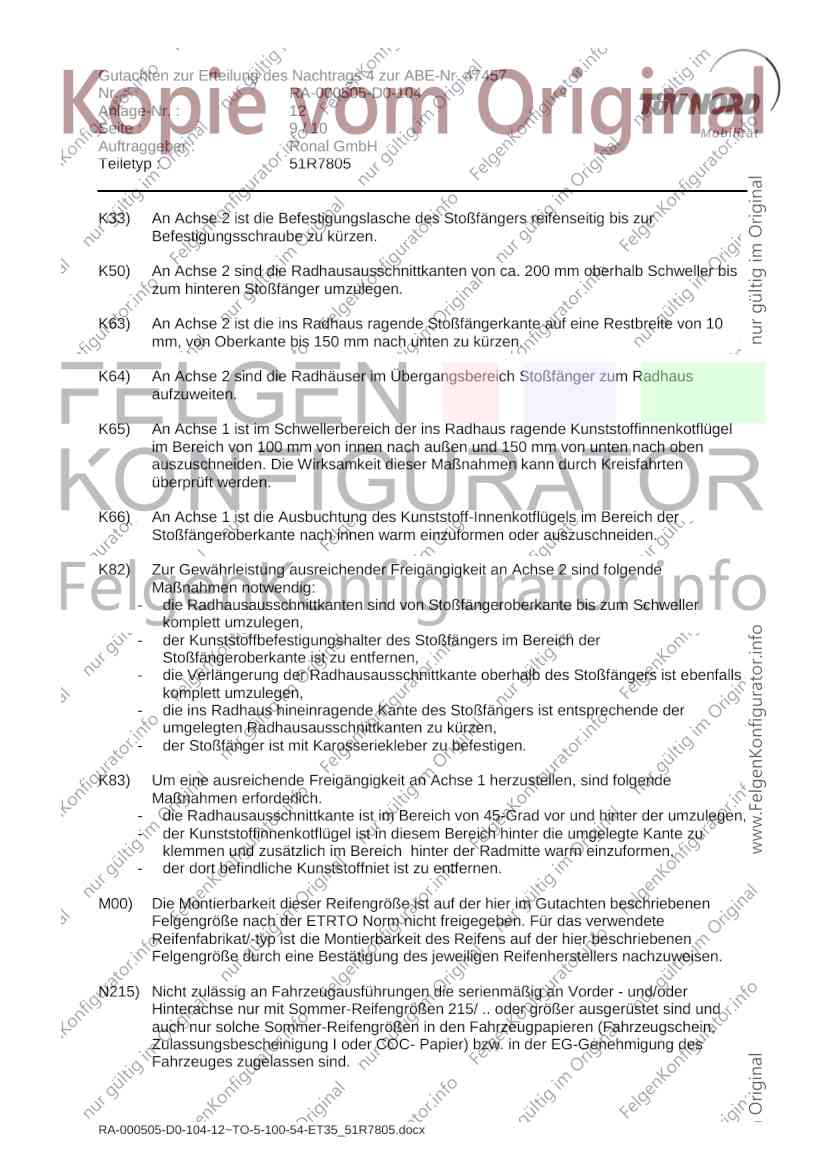

Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
K33) An Achse 2 ist die Befestigungslasche des Stoßfängers reifenseitig bis zur
Befestigungsschraube zu kürzen.
K50) An Achse 2 sind die Radhausausschnittkanten von ca. 200 mm oberhalb Schweller bis
zum hinteren Stoßfänger umzulegen.
K63) An Achse 2 ist die ins Radhaus ragende Stoßfängerkante auf eine Restbreite von 10
mm, von Oberkante bis 150 mm nach unten zu kürzen.
K64) An Achse 2 sind die Radhäuser im Übergangsbereich Stoßfänger zum Radhaus
aufzuweiten.
K65) An Achse 1 ist im Schwellerbereich der ins Radhaus ragende Kunststoffinnenkotflügel
im Bereich von 100 mm von innen nach außen und 150 mm von unten nach oben
auszuschneiden. Die Wirksamkeit dieser Maßnahmen kann durch Kreisfahrten
überprüft werden.
K66) An Achse 1 ist die Ausbuchtung des Kunststoff-Innenkotflügels im Bereich der
Stoßfängeroberkante nach innen warm einzuformen oder auszuschneiden.
K82) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind folgende
Maßnahmen notwendig:
- die Radhausausschnittkanten sind von Stoßfängeroberkante bis zum Schweller
komplett umzulegen,
- der Kunststoffbefestigungshalter des Stoßfängers im Bereich der
Stoßfängeroberkante ist zu entfernen,
- die Verlängerung der Radhausausschnittkante oberhalb des Stoßfängers ist ebenfalls
komplett umzulegen,
- die ins Radhaus hineinragende Kante des Stoßfängers ist entsprechende der
umgelegten Radhausausschnittkanten zu kürzen,
- der Stoßfänger ist mit Karosseriekleber zu befestigen.
K83) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende
Maßnahmen erforderlich.
- die Radhausausschnittkante ist im Bereich von 45-Grad vor und hinter der umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich hinter die umgelegte Kante zu
klemmen und zusätzlich im Bereich hinter der Radmitte warm einzuformen,
- der dort befindliche Kunststoffniet ist zu entfernen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000505-D0-104-12~TO-5-100-54-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 12

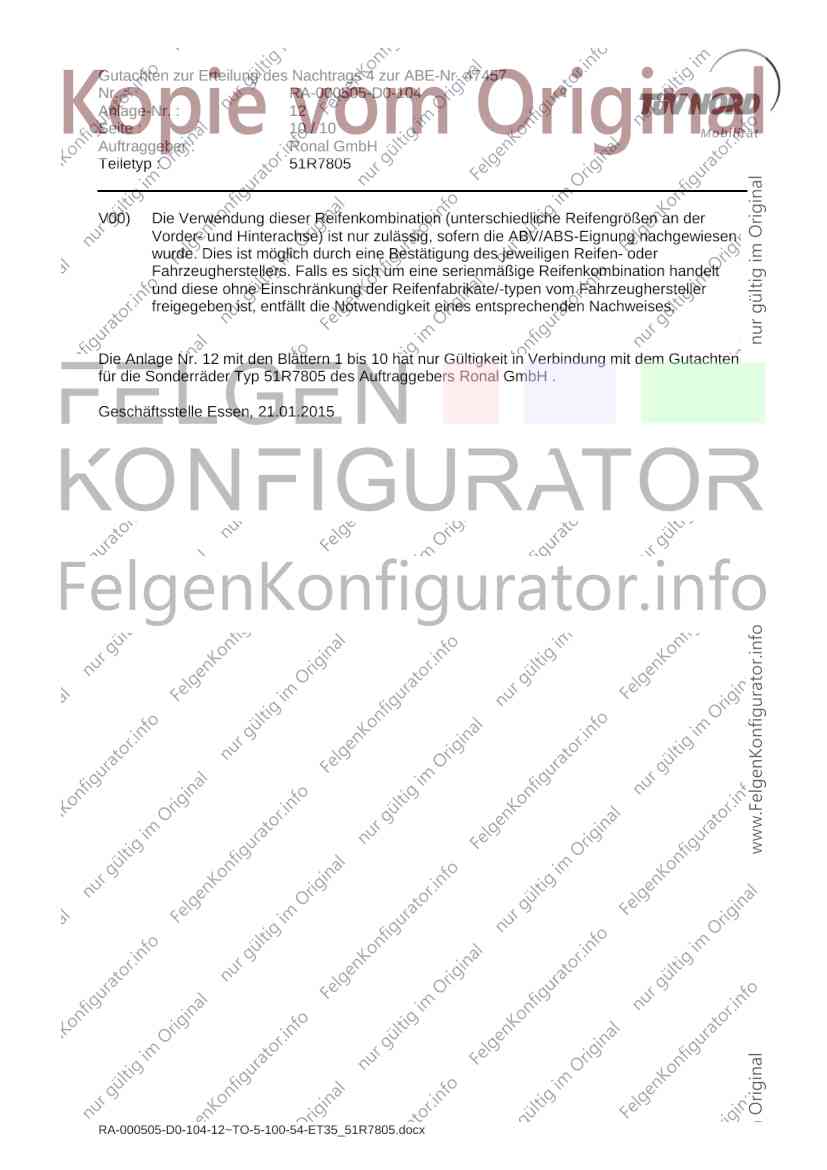

Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 12 mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R7805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 21.01.2015
RA-000505-D0-104-12~TO-5-100-54-ET35_51R7805.docx
