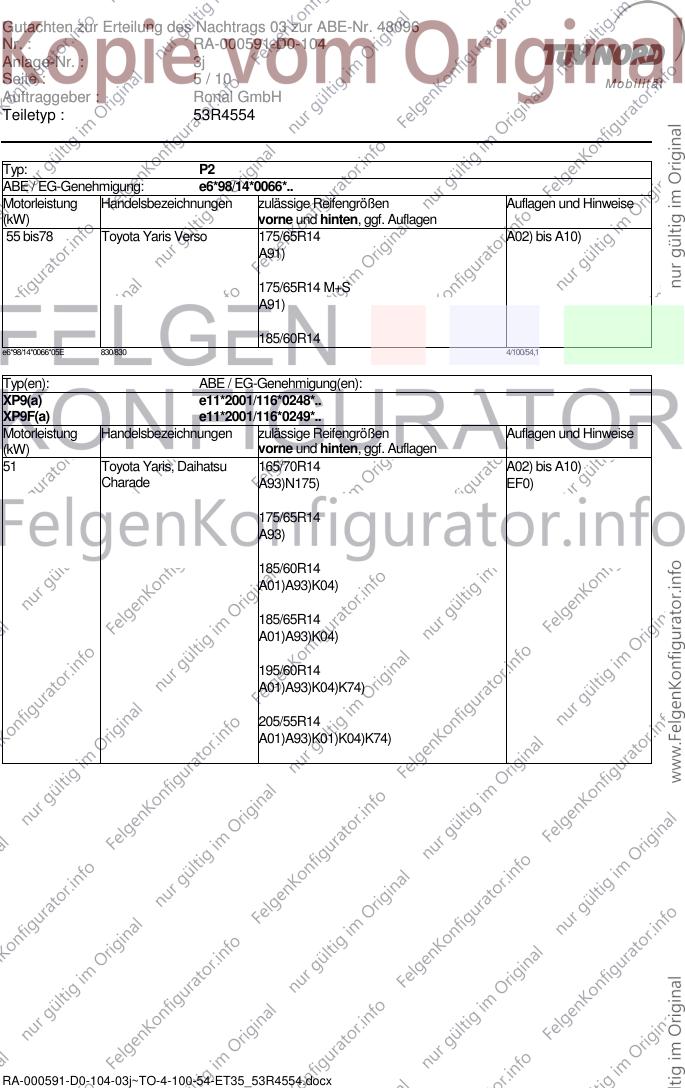

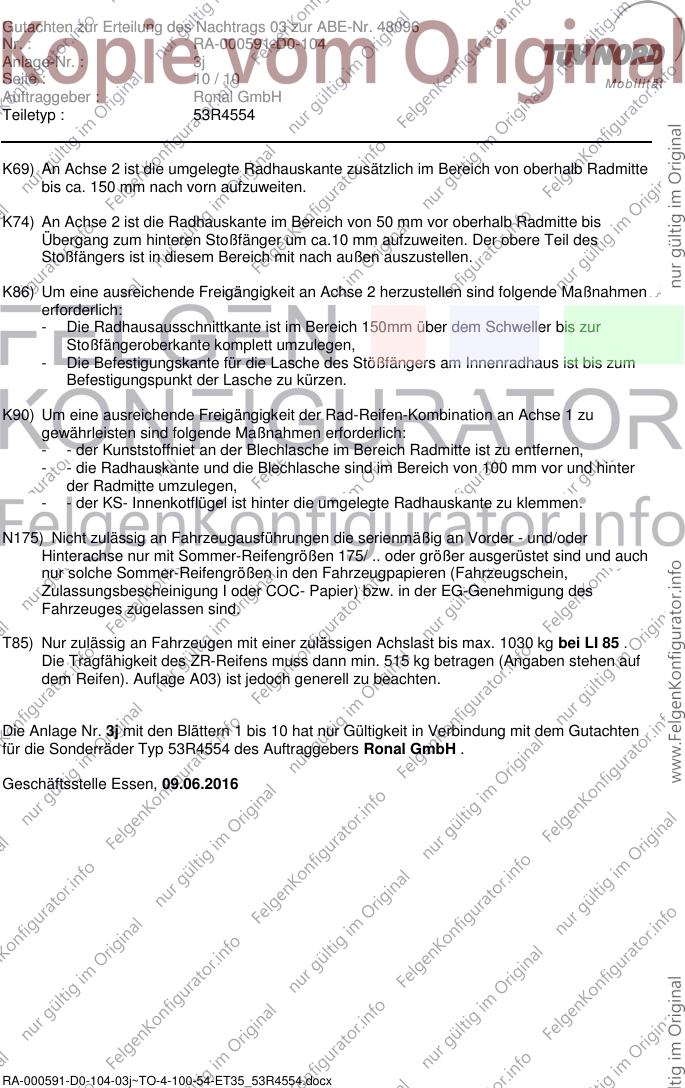

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48096
Nr. : RA-000591-D0-104
Anlage-Nr. : 3j
Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R4554
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 53R4554.03
Radgröße: 5½Jx14H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: 550 kg
bei Reifenabrollumfang: 1935 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Toyota
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AB1, AB1N Radschraube, Kegel 60°, Gewinde ZP40335 110 Nm
M12x1,5, Schaftlänge 28 mm
E11, E11U, E12J, E12T, E12U, Radmutter, Kegel 60°, Gewinde ZP40345 110 Nm
P1, P1F, P2, XP9(a), XP9F(a), M12x1,5
XP13M(a),XP13M(a), XP13N(a)
RA-000591-D0-104-03j~TO-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48096
Nr. : RA-000591-D0-104
Anlage-Nr. : 3j
Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
AB1 e11*2001/116*0236*..
AB1N e11*2007/46*0055*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 Toyota Aygo 155/65R14 A02) bis A10)
(1. Generation; bei
Fahrzeugtyp nur zulässig für 165/60R14
Fahrzeuge bis EG Nummer
e11*2001/116*0236*10) 185/55R14
A01)K04)K15)
205/50R14
A01)K01)K04)K15)K69)
Typ(en): ABE / EG-Genehmigung(en):
AB1 e11*2001/116*0236*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 60 Toyota Aygo 165/65R14 A02) bis A10)
(2. Generation; nur zulässig
an Fahrzeugen mit EG 175/60R14
Nummer ab A01)A93a)K04)
e11*2001/116*0236*11)
175/65R14
A01)GAW)K04)
185/55R14
A01)A93a)K03)K04)
185/60R14
A01)GAW)K03)K04)
195/55R14
A01)K01)K04)
205/50R14
A01)K01)K04)K28)
205/55R14
A01)GAW)K01)K04)K25)K28)K90)
RA-000591-D0-104-03j~TO-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48096
Nr. : RA-000591-D0-104
Anlage-Nr. : 3j
Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: E11
ABE / EG-Genehmigung: e6*95/54*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 81 Toyota Corolla 165/70R14 A02) bis A10)
(außer 4WD) E05)ER1)T85)
175/65R14
ER1)
185/60R14
185/65R14
195/60R14
A01)K15)
205/55R14
A01)K15)
205/60R14
A01)K15)
e6*95/54*0043*05E 920/920 4/100/54,1
Typ: E11U
ABE / EG-Genehmigung: e11*98/14*0102*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 81 Toyota Corolla 165/70R14 A02) bis A10)
(außer 4WD) E05)
175/65R14
185/60R14
185/65R14
195/60R14
A01)K15)
205/55R14
A01)K15)
205/60R14
A01)K15)
e11*98/14*0102*03E 920/920 4/100/54,1
RA-000591-D0-104-03j~TO-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48096
Nr. : RA-000591-D0-104
Anlage-Nr. : 3j
Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
E12J e11*98/14*0180*.., e11*2001/116*0180*..
E12T e11*98/14*0181*.., e11*2001/116*0181*..
E12U e11*98/14*0179*.., e11*2001/116*0179*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
71 Toyota Corolla 175/70R14 A02) bis A10)
(Schrägheck, Stufenheck, A93)
Kombi)
185/65R14
A93)
195/65R14
A93)
205/60R14
A93)
Typ: P1
ABE / EG-Genehmigung: e6*98/14*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 63 Toyota Yaris 175/65R14 A02) bis A10)
185/60R14
195/55R14
195/60R14
e6*98/14*0064*09E 755/755 4/100/54,1
Typ: P1F
ABE / EG-Genehmigung: E2*98/14*0248*.., E2*2001/116*0248*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 64 Toyota Yaris 175/65R14 A02) bis A10)
185/60R14
195/55R14
195/60R14
E2*98/14*0248*06E 755/755 4/100/54,1
RA-000591-D0-104-03j~TO-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48096
Nr. : RA-000591-D0-104
Anlage-Nr. : 3j
Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: P2
ABE / EG-Genehmigung: e6*98/14*0066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis78 Toyota Yaris Verso 175/65R14 A02) bis A10)
A91)
175/65R14 M+S
A91)
185/60R14
e6*98/14*0066*05E 830/830 4/100/54,1
Typ(en): ABE / EG-Genehmigung(en):
XP9(a) e11*2001/116*0248*..
XP9F(a) e11*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 Toyota Yaris, Daihatsu 165/70R14 A02) bis A10)
Charade A93)N175) EF0)
175/65R14
A93)
185/60R14
A01)A93)K04)
185/65R14
A01)A93)K04)
195/60R14
A01)A93)K04)K74)
205/55R14
A01)A93)K01)K04)K74)
RA-000591-D0-104-03j~TO-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48096
Nr. : RA-000591-D0-104
Anlage-Nr. : 3j
Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
XP13M(a) e11*2007/46*0152*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 73 Toyota Yaris 175/65R14 A02) bis A10)
(3-türige Ausführungen, A93) EF0)
Serienräder kleiner 16Zoll)
175/70R14
A93a)G2T)
185/60R14
A93)
185/65R14
A93a)G2T)
195/60R14
A01)A93a)K86)
195/65R14
A01)G01)K86)
205/55R14
A01)A93a)K01)K04)K86)
205/60R14
A01)G2T)K01)K04)K86)
RA-000591-D0-104-03j~TO-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48096
Nr. : RA-000591-D0-104
Anlage-Nr. : 3j
Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
XP13M(a) e11*2007/46*0152*..
XP13N(a) e11*2007/46*0153*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 73 Toyota Yaris 175/65R14 A02) bis A10)
(5-türige Ausführungen, A93) EF0)
Serienräder kleiner 16Zoll)
175/70R14
A93a)G2T)
185/60R14
A93)
185/65R14
A93a)G2T)
195/60R14
A93a)
195/65R14
A01)G01)
205/55R14
A01)A93a)K01)K86)
205/60R14
A01)G2T)K01)K86)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000591-D0-104-03j~TO-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48096
Nr. : RA-000591-D0-104
Anlage-Nr. : 3j
Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A91) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Antriebsachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
RA-000591-D0-104-03j~TO-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48096
Nr. : RA-000591-D0-104
Anlage-Nr. : 3j
Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1030 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G2T) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 175/70R14 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
GAW) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 165/60R15 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000591-D0-104-03j~TO-4-100-54-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48096
Nr. : RA-000591-D0-104
Anlage-Nr. : 3j
Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
K69) An Achse 2 ist die umgelegte Radhauskante zusätzlich im Bereich von oberhalb Radmitte
bis ca. 150 mm nach vorn aufzuweiten.
K74) An Achse 2 ist die Radhauskante im Bereich von 50 mm vor oberhalb Radmitte bis
Übergang zum hinteren Stoßfänger um ca.10 mm aufzuweiten. Der obere Teil des
Stoßfängers ist in diesem Bereich mit nach außen auszustellen.
K86) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- Die Radhausausschnittkante ist im Bereich 150mm über dem Schweller bis zur
Stoßfängeroberkante komplett umzulegen,
- Die Befestigungskante für die Lasche des Stößfängers am Innenradhaus ist bis zum
Befestigungspunkt der Lasche zu kürzen.
K90) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- - der Kunststoffniet an der Blechlasche im Bereich Radmitte ist zu entfernen,
- - die Radhauskante und die Blechlasche sind im Bereich von 100 mm vor und hinter
der Radmitte umzulegen,
- - der KS- Innenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
N175) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 175/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 3j mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R4554 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 09.06.2016
RA-000591-D0-104-03j~TO-4-100-54-ET35_53R4554.docx
