Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________
Seite: 1 von 14
Fahrzeughersteller : TOYOTA, Toyota Motor Europe NV/SA, TOYOTA MOTOR
EUROPE NV/SA
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OCPP6BP35541 PCD100 ET35 Ø60.1 Ø54.1 54,1 Kunststoff 590 2007 07/17
OCPP6GA35541 PCD100 ET35 Ø60.1 Ø54.1 54,1 Kunststoff 590 2007 07/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : TOYOTA, Toyota Motor Europe NV/SA, TOYOTA MOTOR
EUROPE NV/SA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJT2
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : T 22
103 Nm für Typ : HW2; T 19; T 20; T19U; T25; XP12(a)
110 Nm für Typ : T23
135 Nm für Typ : A10(a) erhöhtes Anzugsmoment; XP11(a) erhöhtes
Anzugsmoment; XW3(a) erhöhtes Anzugsmoment; XW3P erhöhtes
Anzugsmoment; XW5(EU,M) erhöhtes Anzugsmoment;
XW5(EU,M)-TMG erhöhtes Anzugsmoment; XW5P(EU,M) erhöhtes
Anzugsmoment
Verkaufsbezeichnung: LEXUS CT200H
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A10(a) e11*2007/46*0150*.. 73 195/55R16 87 11A; 26P erhöhtes
Anzugsmoment
195/60R16 89 11A; 26P 135 Nm; Schrägheck;
205/50R16 87 11A; 26P Frontantrieb;
205/55R16 91 11A; 26P 10B; 11B; 11G; 11H;
215/55R16 93 11A; 26B; 26N 12A; 51A; 71C; 71K;
225/45R16 89 11A; 26P; 685 721; 725; 73C; 74A;
225/50R16 92 11A; 24J; 248; 26B; 74P; 740; 76U; 4A0
26N; 57T
Verkaufsbezeichnung: PRIUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HW2 e11*2001/116*0200*.. 57 195/55R16 87 10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________
Seite: 2 von 14
Verkaufsbezeichnung: PRIUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW3P e11*2007/46*0015*.. 73 195/55R16 87 11A; 21P; 22I; 24J erhöhtes
Anzugsmoment
195/60R16 89 11A; 21P; 22I; 24J 135 Nm; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76U; 4A0
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T 22 e11*96/79*0077*.. 66 - 110 195/55R16 87 11A; 21B; 22B 10B; 11B; 11G; 11H;
205/45R16 87 11A; 22B 12A; 51A; 71C; 71K;
205/50R16 87 11A; 21B; 22B; 24J; 721; 725; 73C; 74A;
24M 74P
225/40R16 85 11A; 21B; 22B; 24J;
24M; 66D
225/45R16 89 11A; 22B; 24M; 57F;
685
74 - 110 205/45R16 83 11A; 22B; 5DW
T25 e11*2001/116*0196*.. 81 - 120 205/50R16 87W nur bis
205/55R16 90 e11*2001/116*0196*04;
215/50R16 90 10B; 11B; 11G; 11H;
215/55R16 93 11A; 21B 12A; 51A; 71C; 71K;
225/50R16 92 11A; 21B; 22B 721; 725; 73C; 74A;
74P
T25 e11*2001/116*0196*.. 81 - 120 205/55R16 91 ab
215/55R16 93 11A; 21P e11*2001/116*0196*05;
225/50R16 92 11A; 21P; 22I; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76U
Verkaufsbezeichnung: TOYOTA CARINA E
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T 19 G004 73 - 98 205/45R16 FFN 10B; 11B; 11G; 11H;
205/45R16-83 Nur bis 974 kg Achslast 12A; 51A; 71C; 71K;
zul. 721; 725; 73C; 74A;
225/40R16-85 11A; 22B; 66D 74P
T19U e11*93/81*0010*.. 54 - 79 205/45R16-83 nur bis 974 kg zul. 10B; 11B; 11G; 11H;
Achslast 12A; 51A; 71C; 71K;
54 - 98 205/45R16 FFN 721; 725; 73C; 74A;
225/40R16-85 11A; 22B; 66D 74P
T19U G172 73 - 98 205/45R16-83 Pkw geschlossen;
225/40R16-85 11A; 22B; 66D 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________

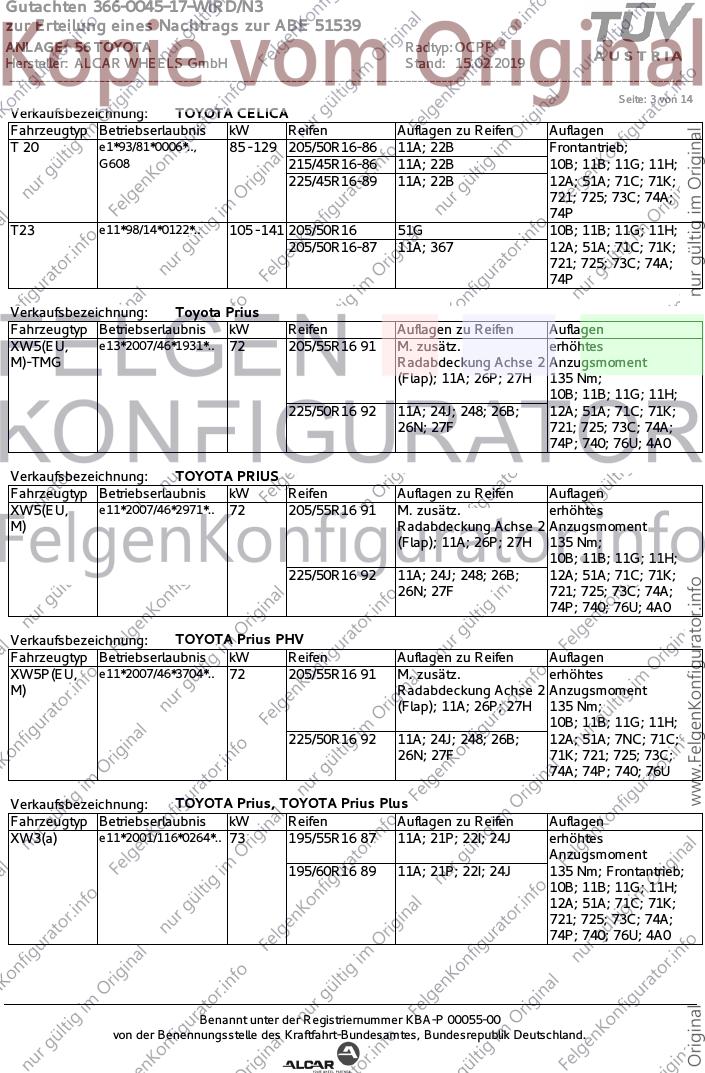

Seite: 3 von 14
Verkaufsbezeichnung: TOYOTA CELICA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T 20 e1*93/81*0006*.., 85 - 129 205/50R16-86 11A; 22B Frontantrieb;
G608 215/45R16-86 11A; 22B 10B; 11B; 11G; 11H;
225/45R16-89 11A; 22B 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
T23 e11*98/14*0122*.. 105 - 141 205/50R16 51G 10B; 11B; 11G; 11H;
205/50R16-87 11A; 367 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: Toyota Prius
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW5(EU, e13*2007/46*1931*.. 72 205/55R16 91 M. zusätz. erhöhtes
M)-TMG Radabdeckung Achse 2 Anzugsmoment
(Flap); 11A; 26P; 27H 135 Nm;
10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 248; 26B; 12A; 51A; 71C; 71K;
26N; 27F 721; 725; 73C; 74A;
74P; 740; 76U; 4A0
Verkaufsbezeichnung: TOYOTA PRIUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW5(EU, e11*2007/46*2971*.. 72 205/55R16 91 M. zusätz. erhöhtes
M) Radabdeckung Achse 2 Anzugsmoment
(Flap); 11A; 26P; 27H 135 Nm;
10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 248; 26B; 12A; 51A; 71C; 71K;
26N; 27F 721; 725; 73C; 74A;
74P; 740; 76U; 4A0
Verkaufsbezeichnung: TOYOTA Prius PHV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW5P(EU, e11*2007/46*3704*.. 72 205/55R16 91 M. zusätz. erhöhtes
M) Radabdeckung Achse 2 Anzugsmoment
(Flap); 11A; 26P; 27H 135 Nm;
10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 248; 26B; 12A; 51A; 7NC; 71C;
26N; 27F 71K; 721; 725; 73C;
74A; 74P; 740; 76U
Verkaufsbezeichnung: TOYOTA Prius, TOYOTA Prius Plus
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW3(a) e11*2001/116*0264*.. 73 195/55R16 87 11A; 21P; 22I; 24J erhöhtes
Anzugsmoment
195/60R16 89 11A; 21P; 22I; 24J 135 Nm; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76U; 4A0
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________
Seite: 4 von 14
Verkaufsbezeichnung: TOYOTA VERSO-S
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP12(a) e11*2007/46*0020*.. 66 - 73 185/55R16 83 11A; 245; 248; 26P; Schrägheck; 4-türig;
27I; 56G Frontantrieb;
185/60R16 86 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27I; 56G 12A; 51A; 71C; 71K;
195/50R16 84 11A; 24J; 248; 26P; 27I 721; 725; 73C; 74A;
74P; 4A0
195/55R16 87 11A; 24J; 248; 26P; 27I
205/50R16 87 11A; 241; 246; 248;
26B; 26N; 27B
215/45R16 86 11A; 24J; 248; 26P; 27I
225/45R16 89 11A; 241; 244; 246;
26B; 26N; 27B; 27H;
685
Verkaufsbezeichnung: URBAN CRUISER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP11(a) e11*2001/116*0263*.. 66 195/60R16 89 11A; 22I erhöhtes
Anzugsmoment
205/55R16 91 11A; 22I 135 Nm; Allradantrieb;
215/55R16 93 11A; 22B; 22H 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22B; 22H 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 740
XP11(a) e11*2001/116*0263*.. 66 - 74 195/60R16 89 11A; 22I erhöhtes
Anzugsmoment
205/55R16 91 11A; 22I 135 Nm; Frontantrieb;
215/55R16 93 11A; 22B; 22H; 246; 10B; 11B; 11G; 11H;
248 12A; 51A; 71C; 71K;
225/50R16 92 11A; 22B; 22H; 24J; 721; 725; 73C; 74A;
248 74P; 740
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________
Seite: 5 von 14
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________

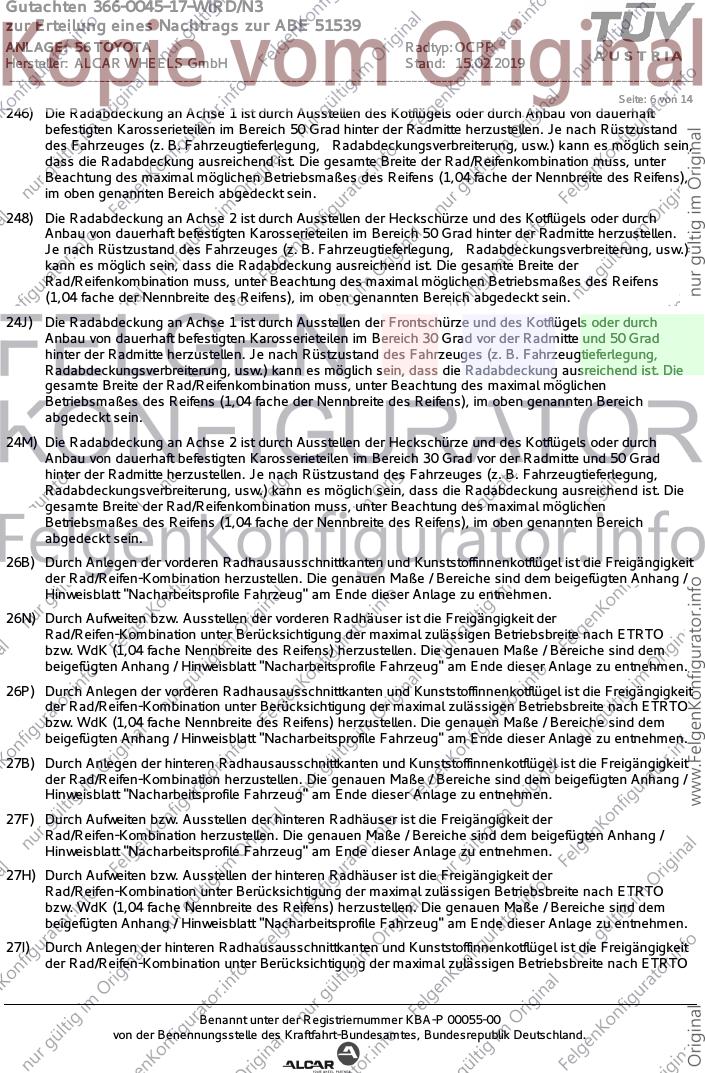

Seite: 6 von 14
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________

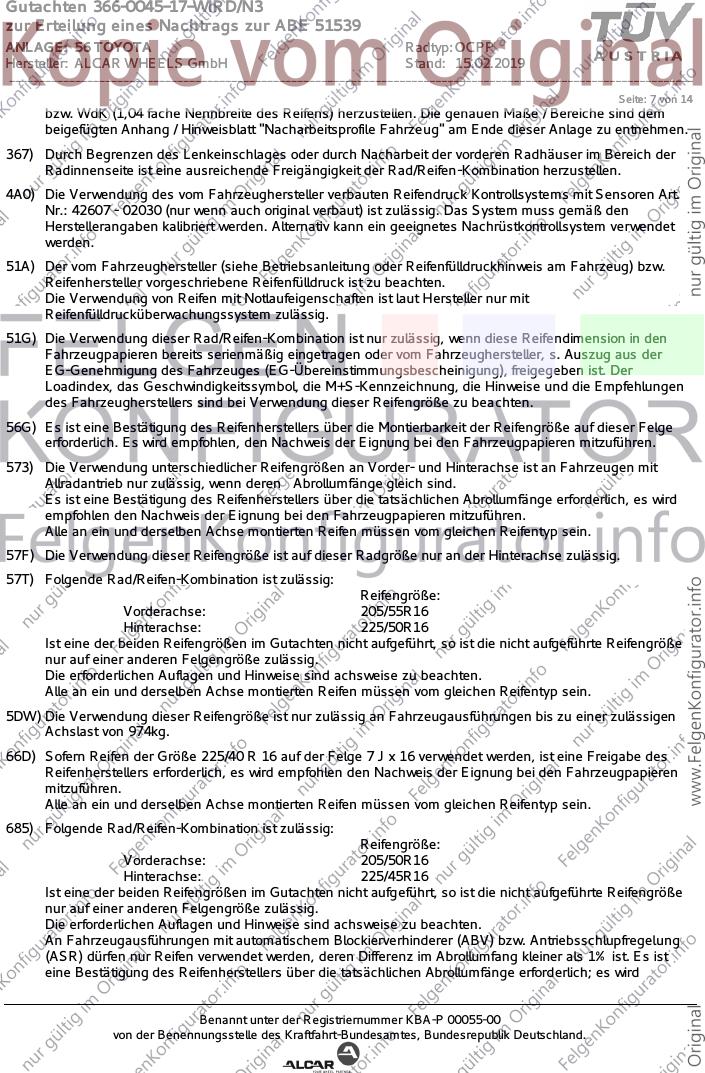

Seite: 7 von 14
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4A0) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02030 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5DW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 974kg.
66D) Sofern Reifen der Größe 225/40 R 16 auf der Felge 7 J x 16 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
685) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/50R16
Hinterachse: 225/45R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________
Seite: 8 von 14
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
7NC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607-02030 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
FFN) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________

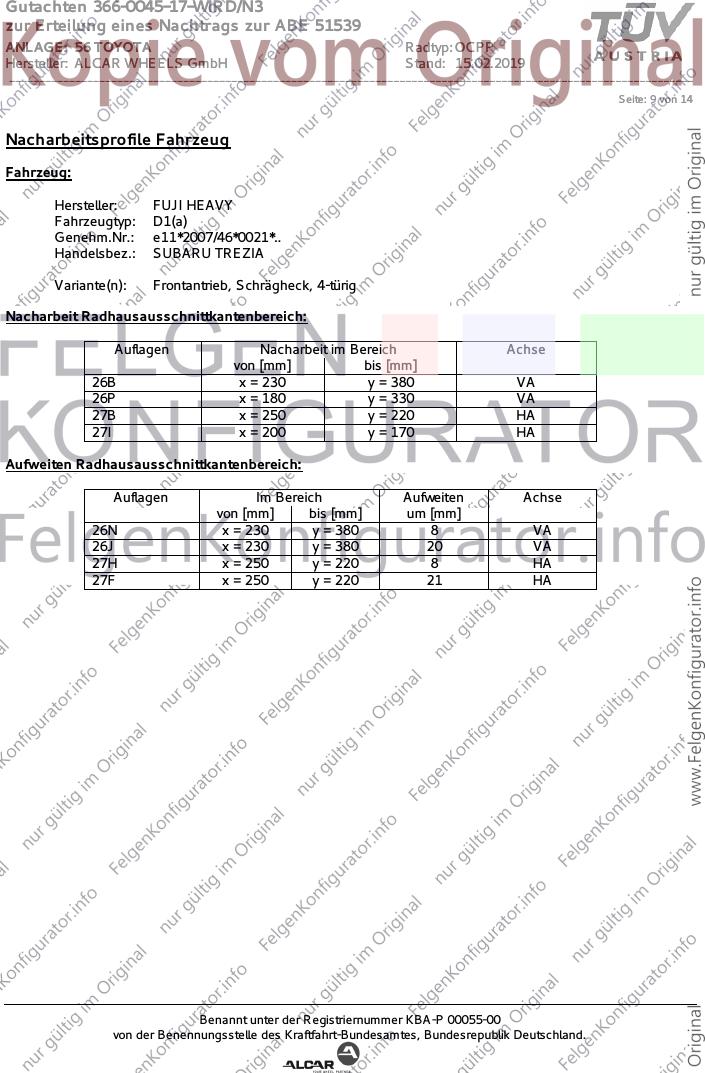

Seite: 9 von 14
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FUJI HEAVY
Fahrzeugtyp: D1(a)
Genehm.Nr.: e11*2007/46*0021*..
Handelsbez.: SUBARU TREZIA
Variante(n): Frontantrieb, Schrägheck, 4-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 230 y = 380 VA
26P x = 180 y = 330 VA
27B x = 250 y = 220 HA
27I x = 200 y = 170 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 230 y = 380 8 VA
26J x = 230 y = 380 20 VA
27H x = 250 y = 220 8 HA
27F x = 250 y = 220 21 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________
Seite: 10 von 14
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: A10(a)
Genehm.Nr.: e11*2007/46*0150*..
Handelsbez.: LEXUS CT200H
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 300 y = 400 VA
26B x = 350 y = 450 VA
27I x = 380 y = 290 HA
27B x = 430 y = 340 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 450 8 VA
26J x = 350 y = 450 21 VA
27H x = 430 y = 340 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________

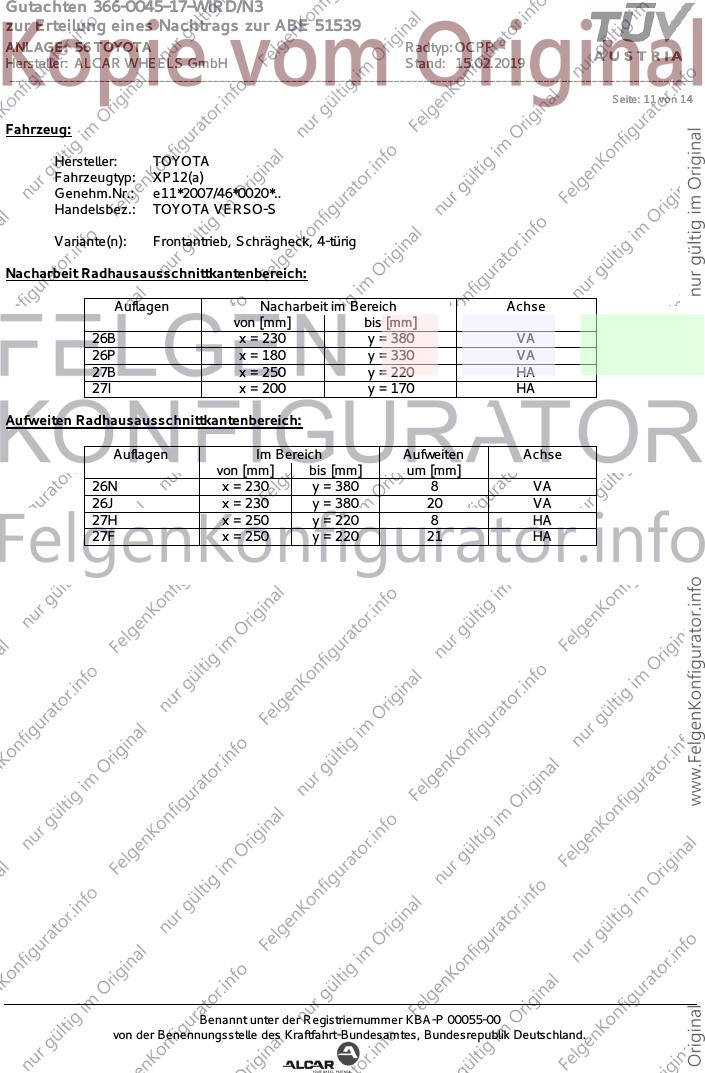

Seite: 11 von 14
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XP12(a)
Genehm.Nr.: e11*2007/46*0020*..
Handelsbez.: TOYOTA VERSO-S
Variante(n): Frontantrieb, Schrägheck, 4-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 230 y = 380 VA
26P x = 180 y = 330 VA
27B x = 250 y = 220 HA
27I x = 200 y = 170 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 230 y = 380 8 VA
26J x = 230 y = 380 20 VA
27H x = 250 y = 220 8 HA
27F x = 250 y = 220 21 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________
Seite: 12 von 14
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XW5(EU,M)
Genehm.Nr.: e11*2007/46*2971*..
Handelsbez.: TOYOTA PRIUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 250 y = 350 20 HA
26J x = 300 y = 250 15 VA
26N x = 300 y = 250 8 VA
27H x = 250 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________
Seite: 13 von 14
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XW5P(EU,M)
Genehm.Nr.: e11*2007/46*3704*..
Handelsbez.: TOYOTA Prius PHV
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 15 VA
26N x = 300 y = 250 8 VA
27F x = 250 y = 350 20 HA
27H x = 250 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0045-17-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51539
ANLAGE: 56 TOYOTA Radtyp: OCPP
Hersteller: ALCAR WHEELS GmbH Stand: 15.02.2019
__________________________________________________________________________________________________________________

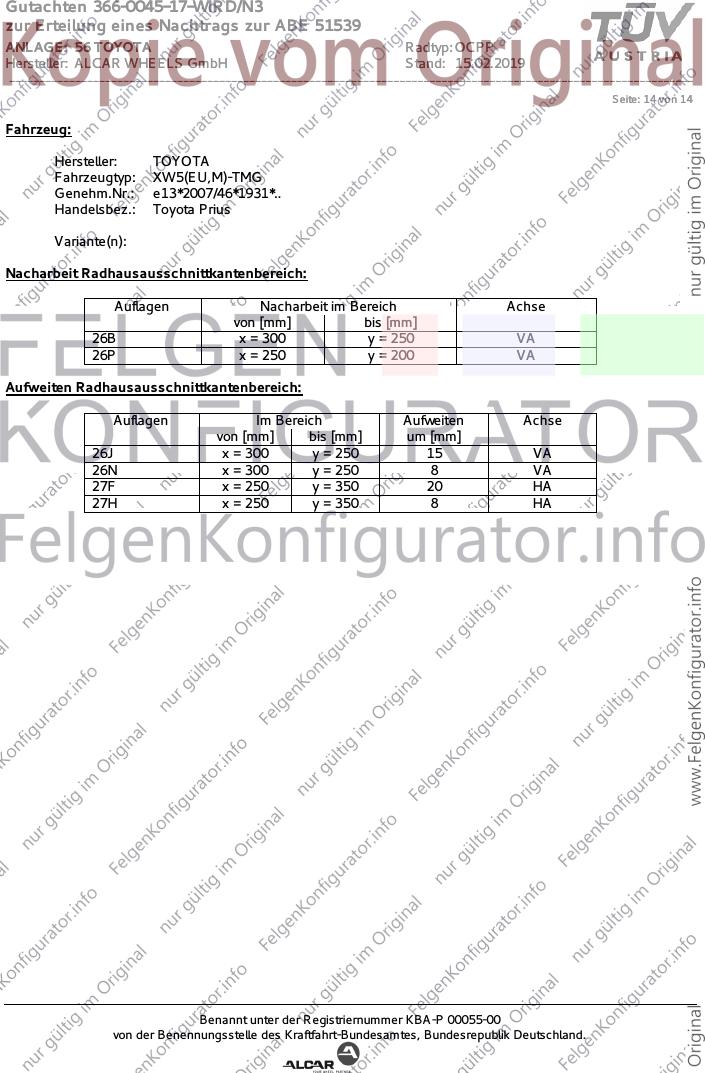

Seite: 14 von 14
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XW5(EU,M)-TMG
Genehm.Nr.: e13*2007/46*1931*..
Handelsbez.: Toyota Prius
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 15 VA
26N x = 300 y = 250 8 VA
27F x = 250 y = 350 20 HA
27H x = 250 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
