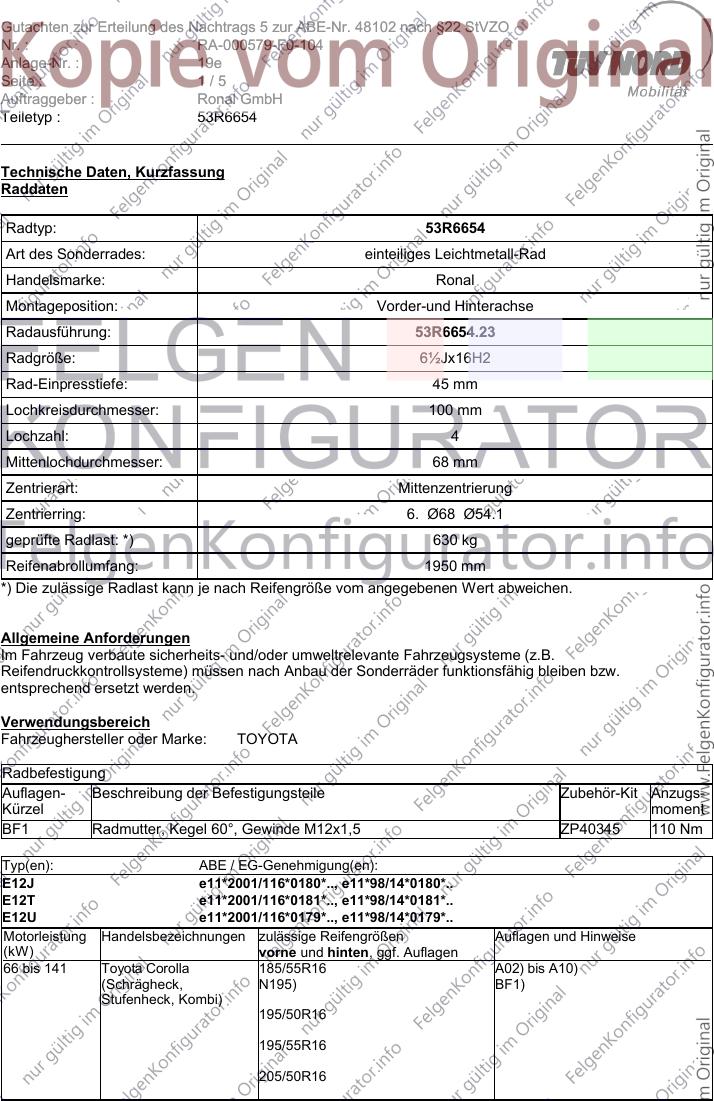

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 19e
Seite : 1/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R6654
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 53R6654.23
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68 mm
Zentrierart: Mittenzentrierung
Zentrierring: 6. Ø68 Ø54.1
geprüfte Radlast: *) 630 kg
Reifenabrollumfang: 1950 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M12x1,5 ZP40345 110 Nm
Typ(en): ABE / EG-Genehmigung(en):
E12J e11*2001/116*0180*.., e11*98/14*0180*..
E12T e11*2001/116*0181*.., e11*98/14*0181*..
E12U e11*2001/116*0179*.., e11*98/14*0179*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 141 Toyota Corolla 185/55R16 A02) bis A10)
(Schrägheck, N195) BF1)
Stufenheck, Kombi)
195/50R16
195/55R16
205/50R16
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 19e
Seite : 2/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ(en): ABE / EG-Genehmigung(en):
E12U TMG e1*2001/116*0320*..
E12U TMG2 e1*2001/116*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 bis 165 Toyota Corolla 195/55R16 A02) bis A10)
Kompressor BF1) EF0)
205/50R16
Typ(en): ABE / EG-Genehmigung(en):
E12J1 e11*98/14*0178*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 99 Toyota Corolla Verso 195/50R16 A02) bis A10)
BF1)
195/55R16
205/50R16
Typ(en): ABE / EG-Genehmigung(en):
AJ1(A) e6*2001/116*0119*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 72 Toyota IQ 185/50R16 A02) bis A10)
BF1)
185/55R16
195/50R16
A01) K04)
205/45R16
Typ(en): ABE / EG-Genehmigung(en):
XP9(A) e11*2001/116*0248*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
98 Toyota Yaris TS 185/50R16 A02) bis A10)
BF1)
195/50R16
A01) K04)
205/45R16
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 19e
Seite : 3/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ(en): ABE / EG-Genehmigung(en):
XP9(A) e11*2001/116*0248*..
XP9F(A) e11*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 74 Toyota Yaris, Daihatsu 185/50R16 A02) bis A10)
Charade BF1)
195/45R16
195/50R16
A01) K04)
205/45R16
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A) e6*2007/46*0344*..
XP13M(A)-TMG e13*2007/46*1722*..
XP13N(A) e6*2007/46*0345*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 82 Toyota Yaris 185/50R16 A02) bis A10)
(3-türige GFY) BF1) E76)
Ausführungen,
Serienräder kleiner 195/45R16
16Zoll) GFZ)
205/45R16
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A)-TMG e13*2007/46*1722*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 82 Toyota Yaris 195/50R16 A02) bis A10)
(3-türige BF1) E76)
Ausführungen, 16Zoll- 205/45R16
Serienräder )
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A) e6*2007/46*0344*..
XP13M(A)-TMG e13*2007/46*1722*..
XP13N(A) e11*2007/46*0153*..
XP13N(A) e6*2007/46*0345*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 82 Toyota Yaris 185/50R16 A02) bis A10)
(5-türige GFY) BF1) E76)
Ausführungen,
Serienräder kleiner 195/45R16
16Zoll) GFZ)
205/45R16
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 19e
Seite : 4/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A)-TMG e13*2007/46*1722*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 82 Toyota Yaris, Yaris Hybrid 195/50R16 A02) bis A10)
(5-türige BF1) E76)
Ausführungen, 16Zoll- 205/45R16
Serienräder )
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine weiteren
Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem Anbau der
Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den
Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über die
Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen Befestigungsteile
zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig sind.
Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei denn,
dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt wird.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 19e
Seite : 5/5
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/oder
der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: ZP40345
Anzugsmoment: 110 Nm
E76) Nicht zulässig an Fahrzeugausführung "GR Sport".
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GFY) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/65R15, 175/70R14,
185/60R15, 195/50R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GFZ) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/65R14, 175/70R14,
185/60R15, 195/50R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur
mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 19e mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 53R6654 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 13.08.2019
