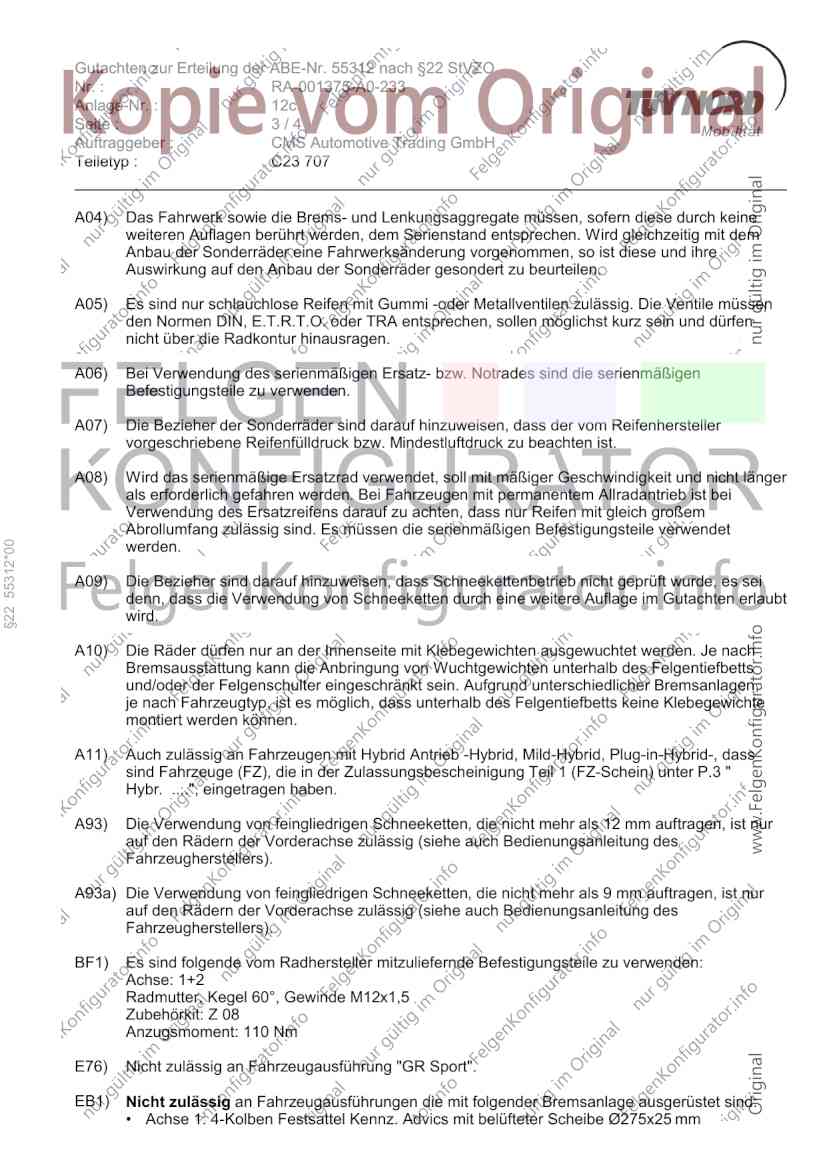

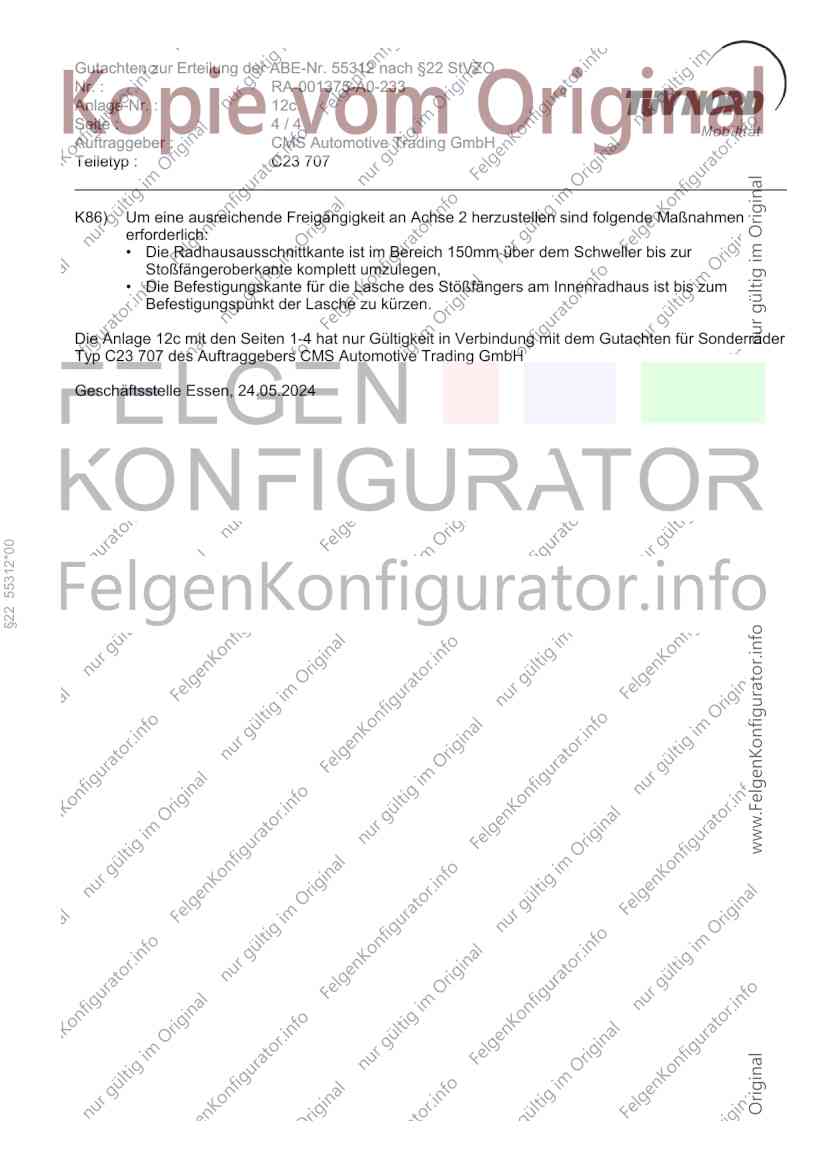

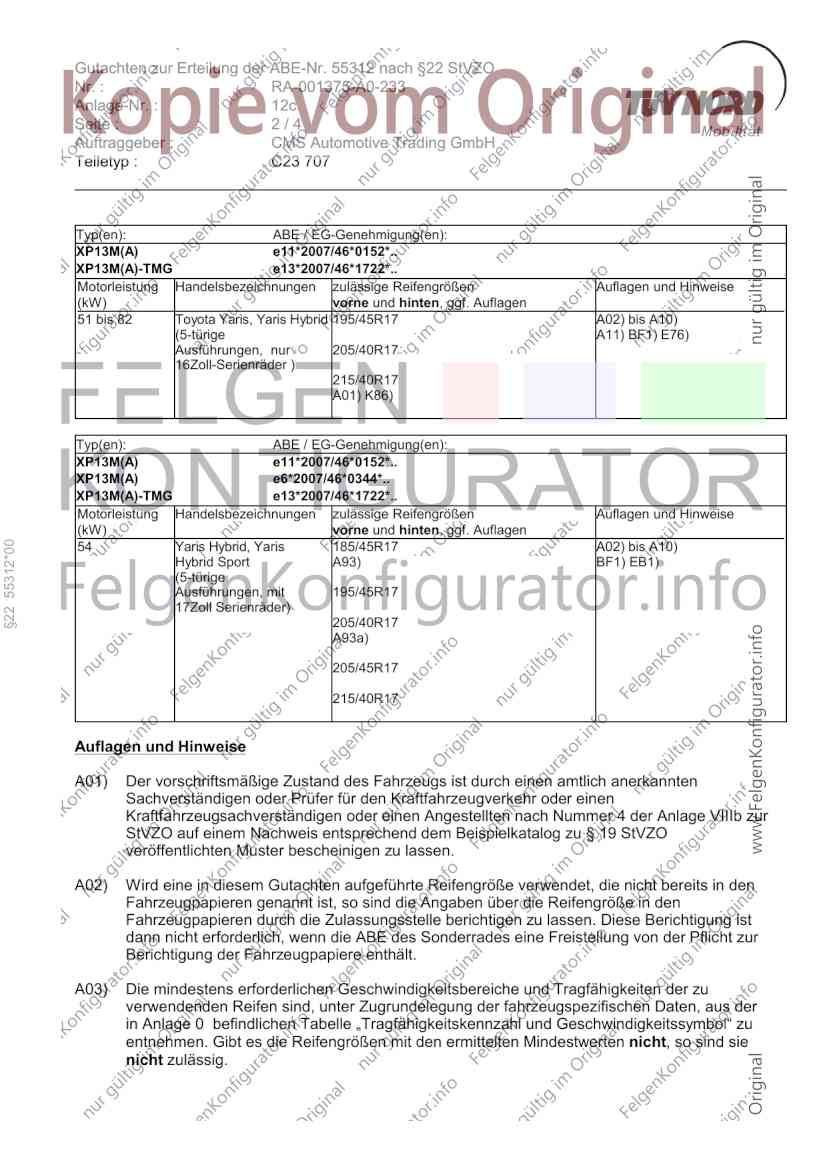

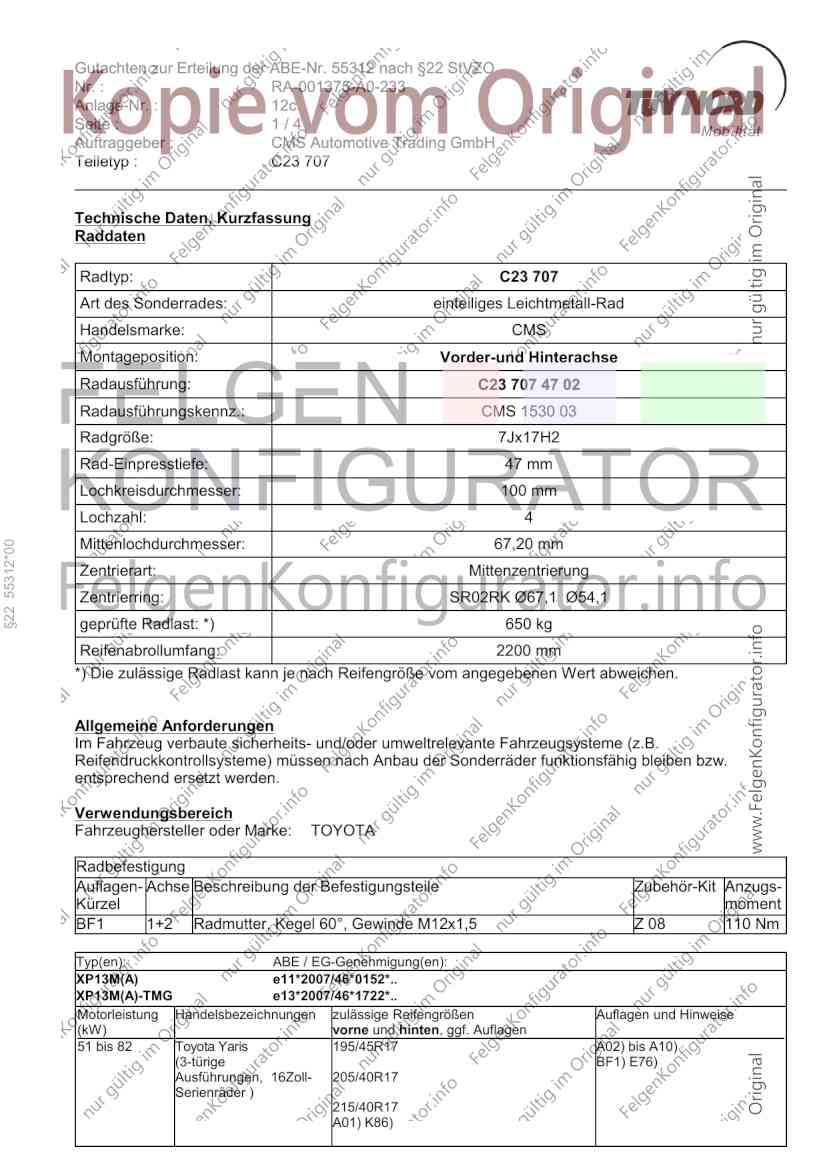

Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 12c
Seite : 1/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
Technische Daten, Kurzfassung
Raddaten
Radtyp: C23 707
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C23 707 47 02
Radausführungskennz.: CMS 1530 03
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 47 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 67,20 mm
§22 55312*00
Zentrierart: Mittenzentrierung
Zentrierring: SR02RK Ø67,1 Ø54,1
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 Z 08 110 Nm
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A)-TMG e13*2007/46*1722*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 82 Toyota Yaris 195/45R17 A02) bis A10)
(3-türige BF1) E76)
Ausführungen, 16Zoll- 205/40R17
Serienräder )
215/40R17
A01) K86)
Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 12c
Seite : 2/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A)-TMG e13*2007/46*1722*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 82 Toyota Yaris, Yaris Hybrid 195/45R17 A02) bis A10)
(5-türige A11) BF1) E76)
Ausführungen, nur 205/40R17
16Zoll-Serienräder )
215/40R17
A01) K86)
Typ(en): ABE / EG-Genehmigung(en):
XP13M(A) e11*2007/46*0152*..
XP13M(A) e6*2007/46*0344*..
XP13M(A)-TMG e13*2007/46*1722*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 55312*00
54 Yaris Hybrid, Yaris 185/45R17 A02) bis A10)
Hybrid Sport A93) BF1) EB1)
(5-türige
Ausführungen, mit 195/45R17
17Zoll Serienräder)
205/40R17
A93a)
205/45R17
215/40R17
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 12c
Seite : 3/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
§22 55312*00
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: Z 08
Anzugsmoment: 110 Nm
E76) Nicht zulässig an Fahrzeugausführung "GR Sport".
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 4-Kolben Festsattel Kennz. Advics mit belüfteter Scheibe Ø275x25 mm
Gutachten zur Erteilung der ABE-Nr. 55312 nach §22 StVZO
Nr. : RA-001375-A0-233
Anlage-Nr. : 12c
Seite : 4/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C23 707
K86) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• Die Radhausausschnittkante ist im Bereich 150mm über dem Schweller bis zur
Stoßfängeroberkante komplett umzulegen,
• Die Befestigungskante für die Lasche des Stößfängers am Innenradhaus ist bis zum
Befestigungspunkt der Lasche zu kürzen.
Die Anlage 12c mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ C23 707 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 24.05.2024
§22 55312*00
