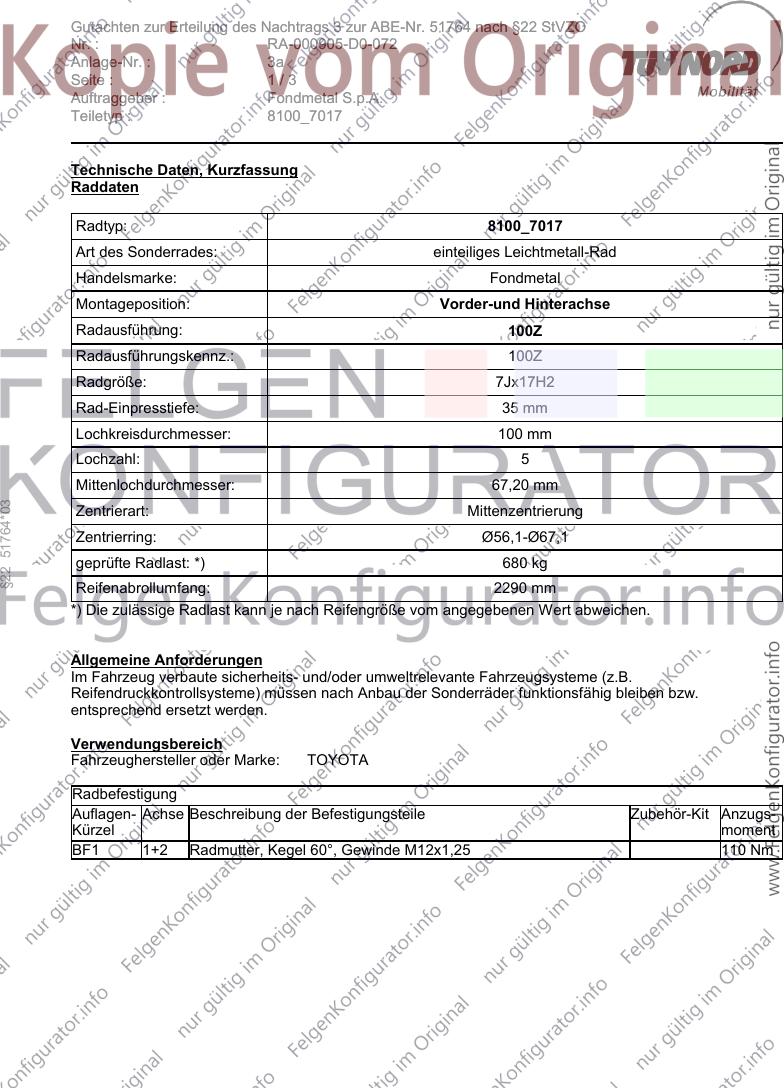

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 3a
Seite : 1/3
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Technische Daten, Kurzfassung
Raddaten
Radtyp: 8100_7017
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 100Z
Radausführungskennz.: 100Z
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 67,20 mm
§22 51764*03
Zentrierart: Mittenzentrierung
Zentrierring: Ø56,1-Ø67,1
geprüfte Radlast: *) 680 kg
Reifenabrollumfang: 2290 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,25 110 Nm

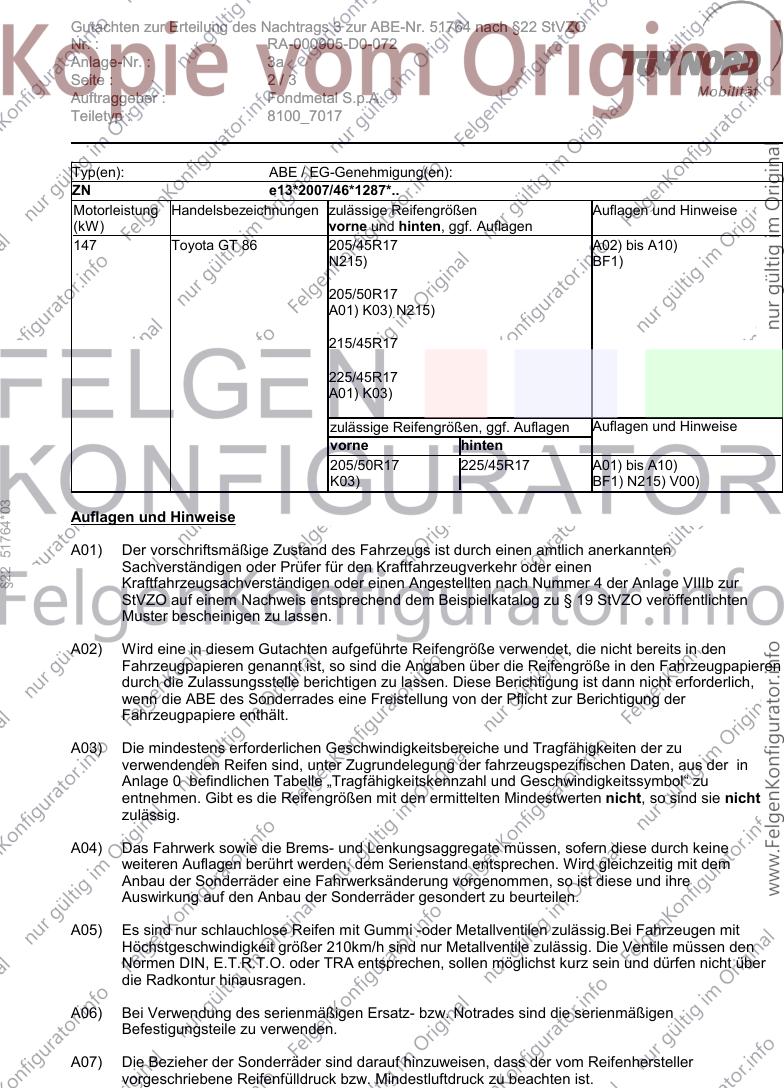

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 3a
Seite : 2/3
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Typ(en): ABE / EG-Genehmigung(en):
ZN e13*2007/46*1287*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 Toyota GT 86 205/45R17 A02) bis A10)
N215) BF1)
205/50R17
A01) K03) N215)
215/45R17
225/45R17
A01) K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
K03) BF1) N215) V00)
§22 51764*03
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

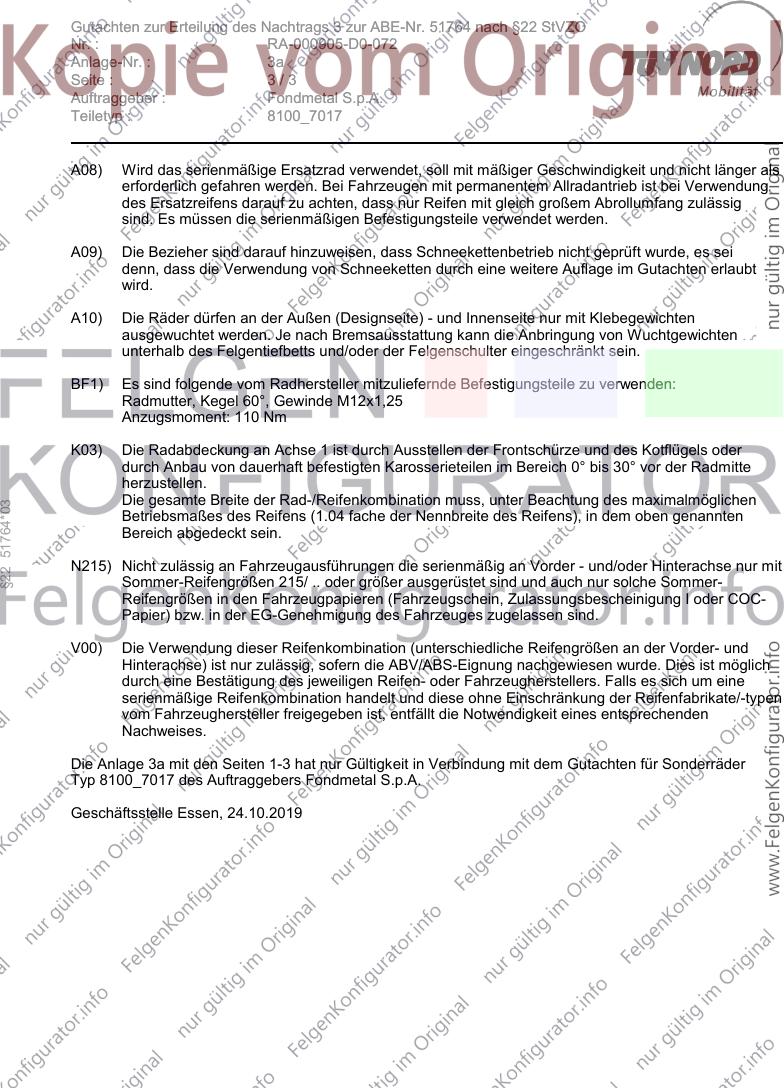

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 3a
Seite : 3/3
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außen (Designseite) - und Innenseite nur mit Klebegewichten
ausgewuchtet werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten
unterhalb des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,25
Anzugsmoment: 110 Nm
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
§22 51764*03
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.
Die Anlage 3a mit den Seiten 1-3 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 8100_7017 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 24.10.2019
