Gutachten 366-0279-12-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 49295
ANLAGE: 121 TOYOTA Radtyp: TTDY
Hersteller: Alu-Design GmbH & Co. KG Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : TOYOTA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTDY0GA48O601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0GA48P601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0GA48S601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0GA48W601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0GA48601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0KA48O601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0KA48P601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0KA48S601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0KA48W601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0KA48601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0SA48O601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0SA48P601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0SA48S601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0SA48W601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
TTDY0SA48601 PCD114,3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 670 2037 02/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJT4
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : R3
115 Nm für Typ : E15J(a) erhöhtes Anzugsmoment; E15UT(a)
erhöhtes Anzugsmoment; E15UT(a)MS1 erhöhtes Anzugsmoment;
E15UTN(a) erhöhtes Anzugsmoment; HE15U(a) erhöhtes
Anzugsmoment
135 Nm für Typ : XE1 erhöhtes Anzugsmoment
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 66 - 97 215/45R17 87 5ET erhöhtes
Anzugsmoment
E15UT(a) e11*2001/116*0305*.. 225/45R17 51G 115 Nm; bis
E15UT(a)MS e11*2007/46*0167*.. e11*2001/116*0305*13;
1
E15UTN(a) e11*2007/46*0019*.. 2-türig; 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 7EH; 71C;
71K; 721; 725; 73C;
74A; 74P; 740
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0279-12-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 49295
ANLAGE: 121 TOYOTA Radtyp: TTDY
Hersteller: Alu-Design GmbH & Co. KG Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15UT(a) e11*2001/116*0305*.. 66 - 73 215/45R17 51G erhöhtes
Anzugsmoment
115 Nm; AURIS
TOURING
SPORTS; ab
e11*2001/116*0305*14;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 4A0
E15UT(a) e11*2001/116*0305*.. 82 - 97 225/45R17 51G erhöhtes
Anzugsmoment
115 Nm; AURIS
TOURING
SPORTS; ab
e11*2001/116*0305*14;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 4A0
E15UT(a) e11*2001/116*0305*.. 108 - 130 225/45R17 51G erhöhtes
Anzugsmoment
E15UT(a)MS e11*2007/46*0167*.. 115 Nm; bis
1
e11*2001/116*0305*13;
2-türig; 4-türig;
10B; 11B; 11G; 11H;
12K; 51A; 7EH; 71C;
71K; 721; 725; 73C;
74A; 74P; 740
E15UT(a) e11*2001/116*0305*.. 66 - 97 215/45R17 87 erhöhtes
Anzugsmoment
HE15U(a) e11*2007/46*0018*.. 91 - 97 225/45R17 51G 115 Nm; ab
e11*2007/46*0018*05;
ab
e11*2001/116*0305*14;
Schrägheck;
10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
740; 4A0
HE15U(a) e11*2007/46*0018*.. 73 215/45R17 87 erhöhtes
Anzugsmoment
115 Nm; bis
e11*2007/46*0018*04;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 4A0
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0279-12-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 49295
ANLAGE: 121 TOYOTA Radtyp: TTDY
Hersteller: Alu-Design GmbH & Co. KG Stand: 27.09.2016
__________________________________________________________________________________________________________________

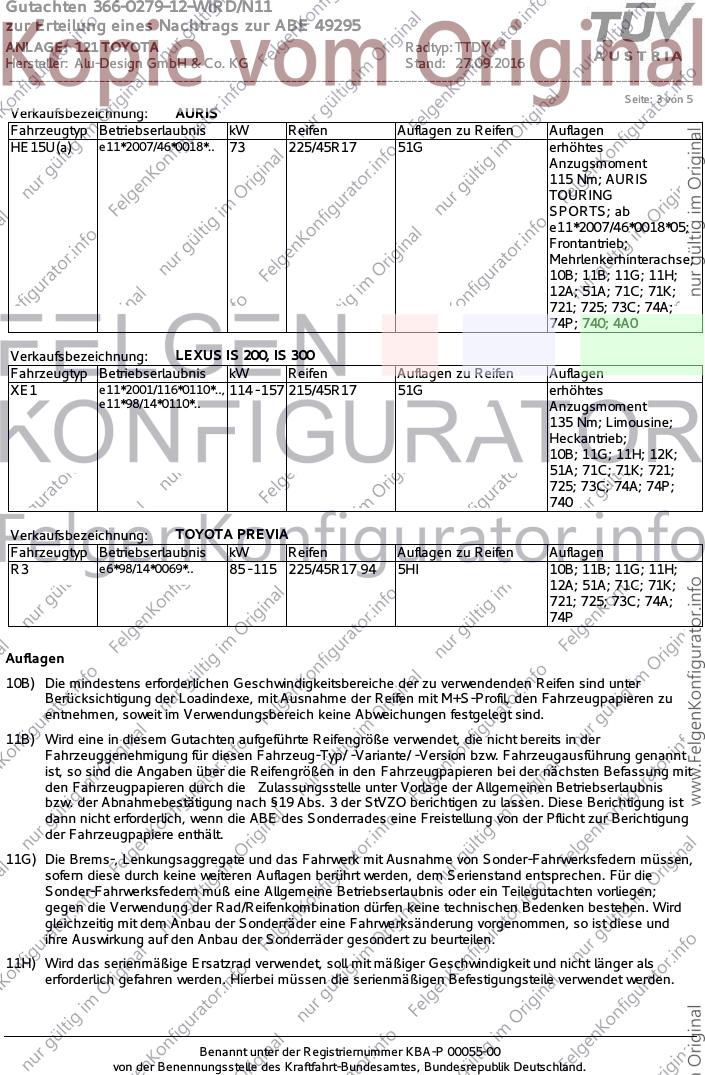

Seite: 3 von 5
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HE15U(a) e11*2007/46*0018*.. 73 225/45R17 51G erhöhtes
Anzugsmoment
115 Nm; AURIS
TOURING
SPORTS; ab
e11*2007/46*0018*05;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 4A0
Verkaufsbezeichnung: LEXUS IS 200, IS 300
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE1 e11*2001/116*0110*.., 114 - 157 215/45R17 51G erhöhtes
e11*98/14*0110*.. Anzugsmoment
135 Nm; Limousine;
Heckantrieb;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
740
Verkaufsbezeichnung: TOYOTA PREVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R3 e6*98/14*0069*.. 85 - 115 225/45R17 94 5HI 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0279-12-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 49295
ANLAGE: 121 TOYOTA Radtyp: TTDY
Hersteller: Alu-Design GmbH & Co. KG Stand: 27.09.2016
__________________________________________________________________________________________________________________

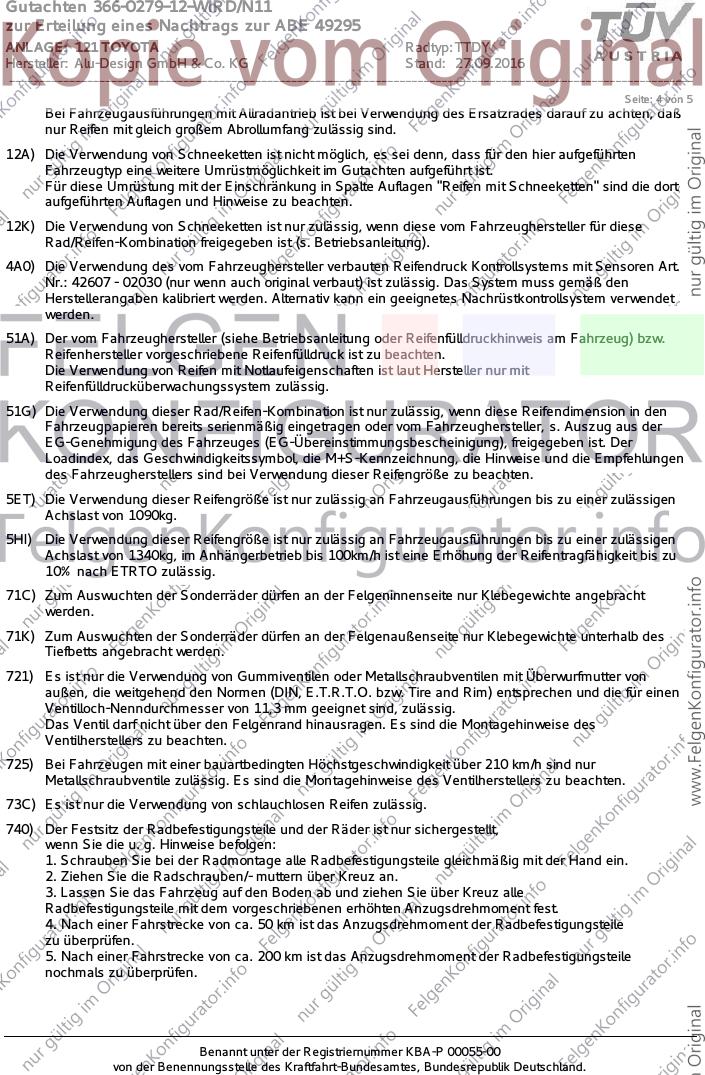

Seite: 4 von 5
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
4A0) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02030 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0279-12-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 49295
ANLAGE: 121 TOYOTA Radtyp: TTDY
Hersteller: Alu-Design GmbH & Co. KG Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 5 von 5
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
7EH) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02030 ( nur e11*2001/116*0305*..) (nur wenn auch original verbaut) ist zulässig. Das
System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
