Gutachten 366-0177-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 37 TOYOTA Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2018
__________________________________________________________________________________________________________________

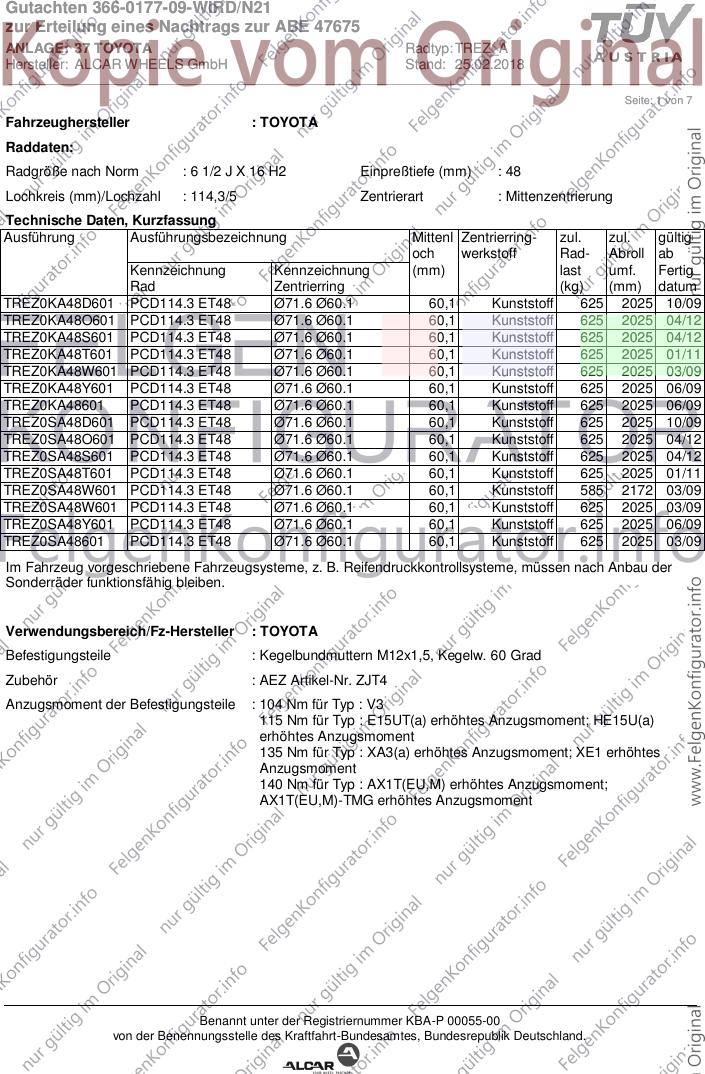

Seite: 1 von 7
Fahrzeughersteller : TOYOTA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREZ0KA48D601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 10/09
TREZ0KA48O601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 04/12
TREZ0KA48S601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 04/12
TREZ0KA48T601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 01/11
TREZ0KA48W601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 03/09
TREZ0KA48Y601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 06/09
TREZ0KA48601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 06/09
TREZ0SA48D601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 10/09
TREZ0SA48O601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 04/12
TREZ0SA48S601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 04/12
TREZ0SA48T601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 01/11
TREZ0SA48W601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 585 2172 03/09
TREZ0SA48W601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 03/09
TREZ0SA48Y601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 06/09
TREZ0SA48601 PCD114.3 ET48 Ø71.6 Ø60.1 60,1 Kunststoff 625 2025 03/09
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJT4
Anzugsmoment der Befestigungsteile : 104 Nm für Typ : V3
115 Nm für Typ : E15UT(a) erhöhtes Anzugsmoment; HE15U(a)
erhöhtes Anzugsmoment
135 Nm für Typ : XA3(a) erhöhtes Anzugsmoment; XE1 erhöhtes
Anzugsmoment
140 Nm für Typ : AX1T(EU,M) erhöhtes Anzugsmoment;
AX1T(EU,M)-TMG erhöhtes Anzugsmoment
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 37 TOYOTA Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2018
__________________________________________________________________________________________________________________

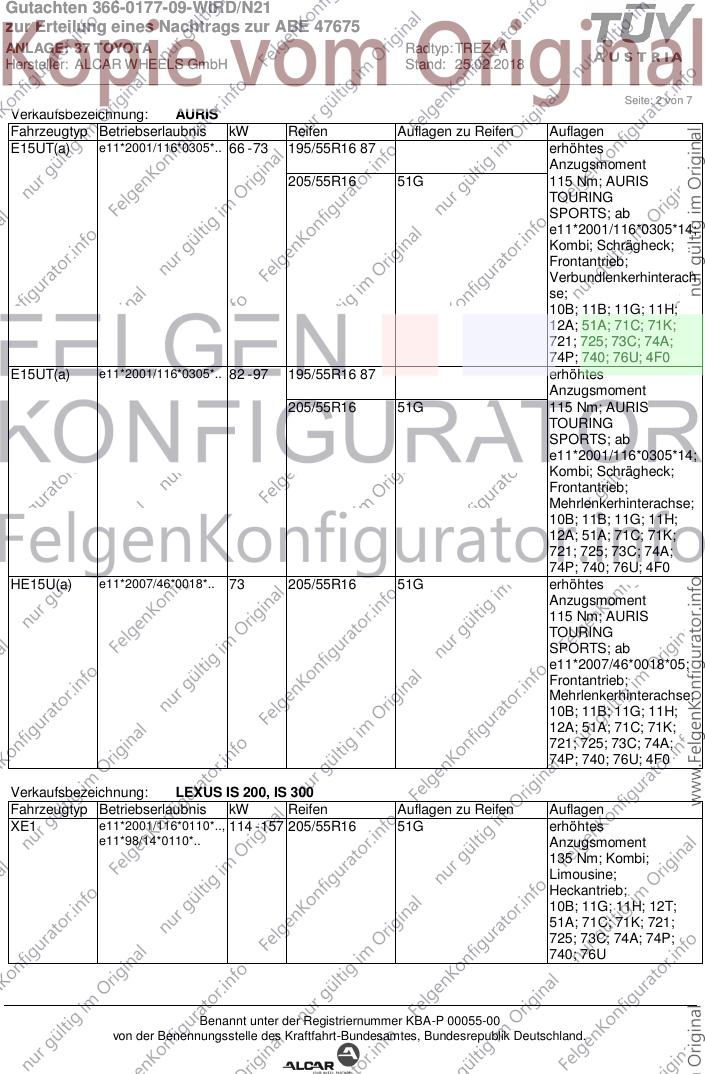

Seite: 2 von 7
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15UT(a) e11*2001/116*0305*.. 66 - 73 195/55R16 87 erhöhtes
Anzugsmoment
205/55R16 51G 115 Nm; AURIS
TOURING
SPORTS; ab
e11*2001/116*0305*14;
Kombi; Schrägheck;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76U; 4F0
E15UT(a) e11*2001/116*0305*.. 82 - 97 195/55R16 87 erhöhtes
Anzugsmoment
205/55R16 51G 115 Nm; AURIS
TOURING
SPORTS; ab
e11*2001/116*0305*14;
Kombi; Schrägheck;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76U; 4F0
HE15U(a) e11*2007/46*0018*.. 73 205/55R16 51G erhöhtes
Anzugsmoment
115 Nm; AURIS
TOURING
SPORTS; ab
e11*2007/46*0018*05;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76U; 4F0
Verkaufsbezeichnung: LEXUS IS 200, IS 300
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE1 e11*2001/116*0110*.., 114 - 157 205/55R16 51G erhöhtes
e11*98/14*0110*.. Anzugsmoment
135 Nm; Kombi;
Limousine;
Heckantrieb;
10B; 11G; 11H; 12T;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
740; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 37 TOYOTA Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2018
__________________________________________________________________________________________________________________

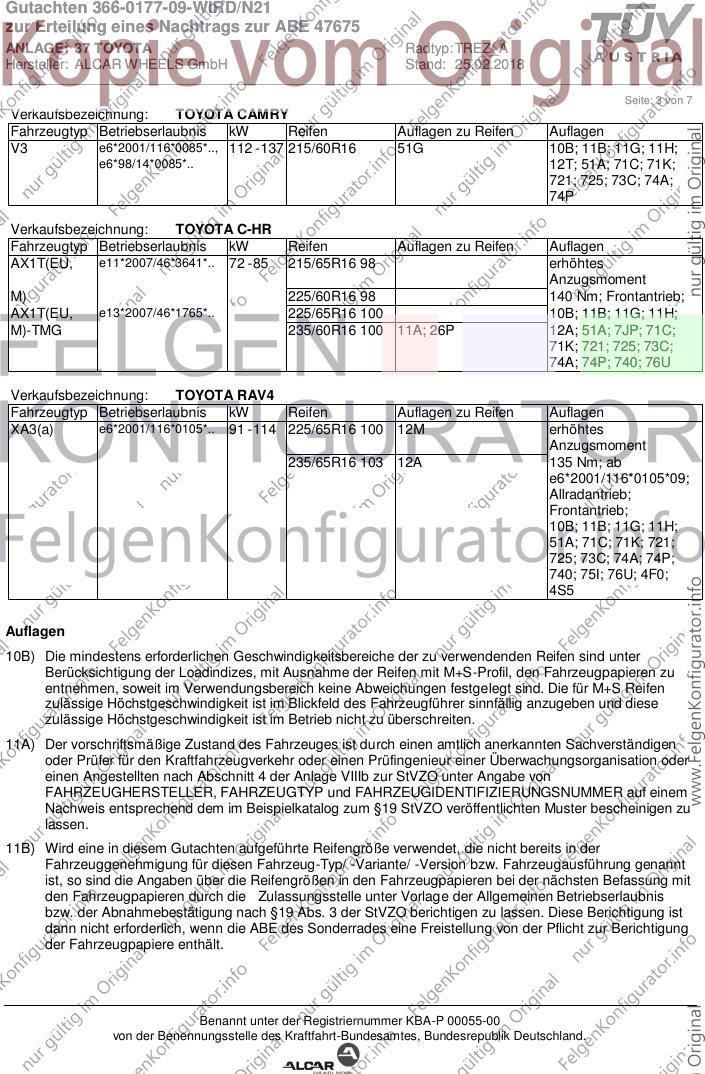

Seite: 3 von 7
Verkaufsbezeichnung: TOYOTA CAMRY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V3 e6*2001/116*0085*.., 112 - 137 215/60R16 51G 10B; 11B; 11G; 11H;
e6*98/14*0085*.. 12T; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TOYOTA C-HR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AX1T(EU, e11*2007/46*3641*.. 72 - 85 215/65R16 98 erhöhtes
Anzugsmoment
M) 225/60R16 98 140 Nm; Frontantrieb;
AX1T(EU, e13*2007/46*1765*.. 225/65R16 100 10B; 11B; 11G; 11H;
M)-TMG 235/60R16 100 11A; 26P 12A; 51A; 7JP; 71C;
71K; 721; 725; 73C;
74A; 74P; 740; 76U
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XA3(a) e6*2001/116*0105*.. 91 - 114 225/65R16 100 12M erhöhtes
Anzugsmoment
235/65R16 103 12A 135 Nm; ab
e6*2001/116*0105*09;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
740; 75I; 76U; 4F0;
4S5
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 37 TOYOTA Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2018
__________________________________________________________________________________________________________________

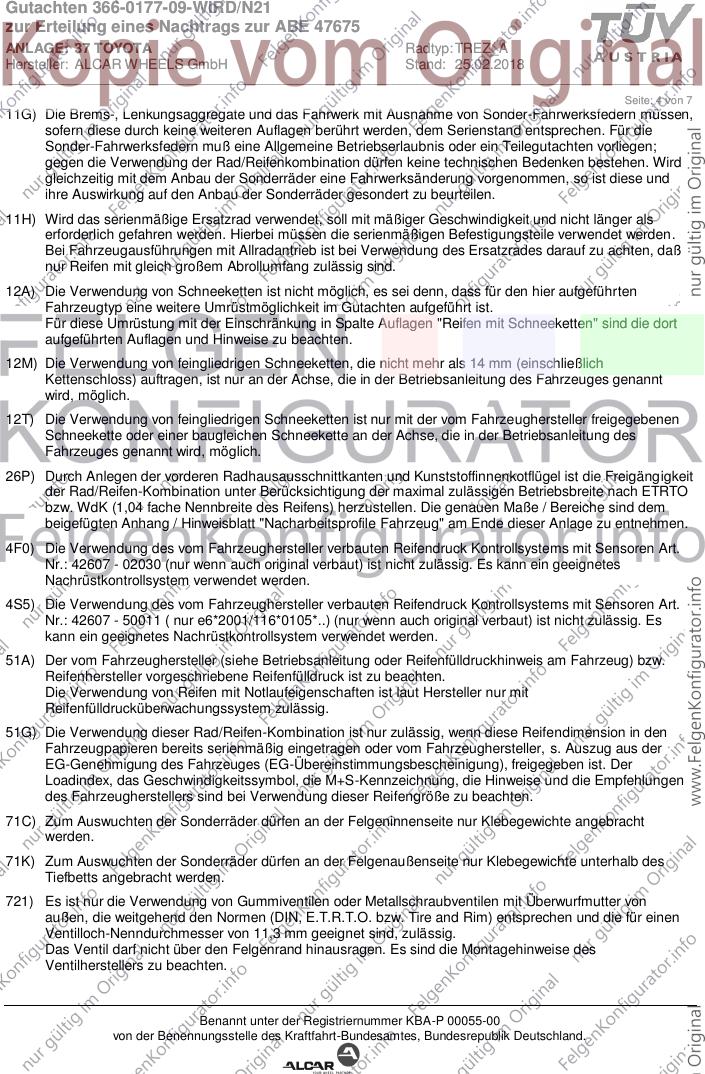

Seite: 4 von 7
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.

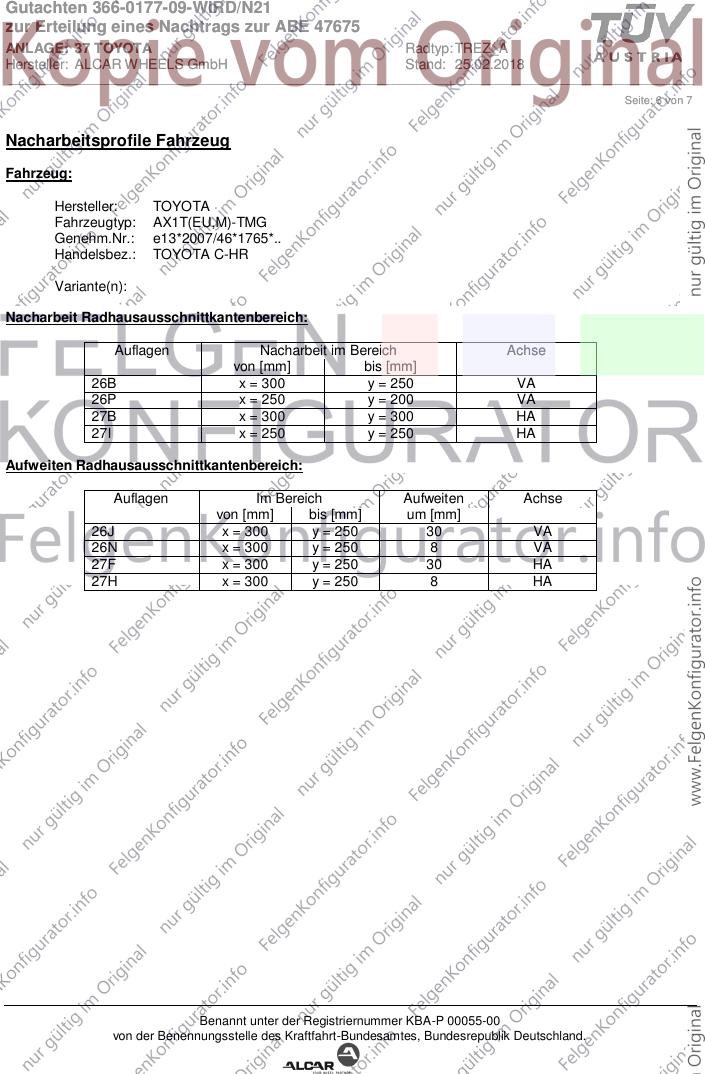

26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4F0) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02030 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
4S5) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 50011 ( nur e6*2001/116*0105*..) (nur wenn auch original verbaut) ist nicht zulässig. Es
kann ein geeignetes Nachrüstkontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 37 TOYOTA Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2018
__________________________________________________________________________________________________________________
Seite: 5 von 7
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
7JP) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 48020 ( nur e11*2007/46*3641*..) (nur wenn auch original verbaut) ist nicht zulässig. Es
kann ein geeignetes Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 37 TOYOTA Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2018
__________________________________________________________________________________________________________________
Seite: 6 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AX1T(EU,M)-TMG
Genehm.Nr.: e13*2007/46*1765*..
Handelsbez.: TOYOTA C-HR
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
27F x = 300 y = 250 30 HA
27H x = 300 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0177-09-WIRD/N21
zur Erteilung eines Nachtrags zur ABE 47675
ANLAGE: 37 TOYOTA Radtyp: TREZ_A
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2018
__________________________________________________________________________________________________________________
Seite: 7 von 7
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AX1T(EU,M)
Genehm.Nr.: e11*2007/46*3641*..
Handelsbez.: TOYOTA C-HR
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
27F x = 300 y = 250 30 HA
27H x = 300 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
