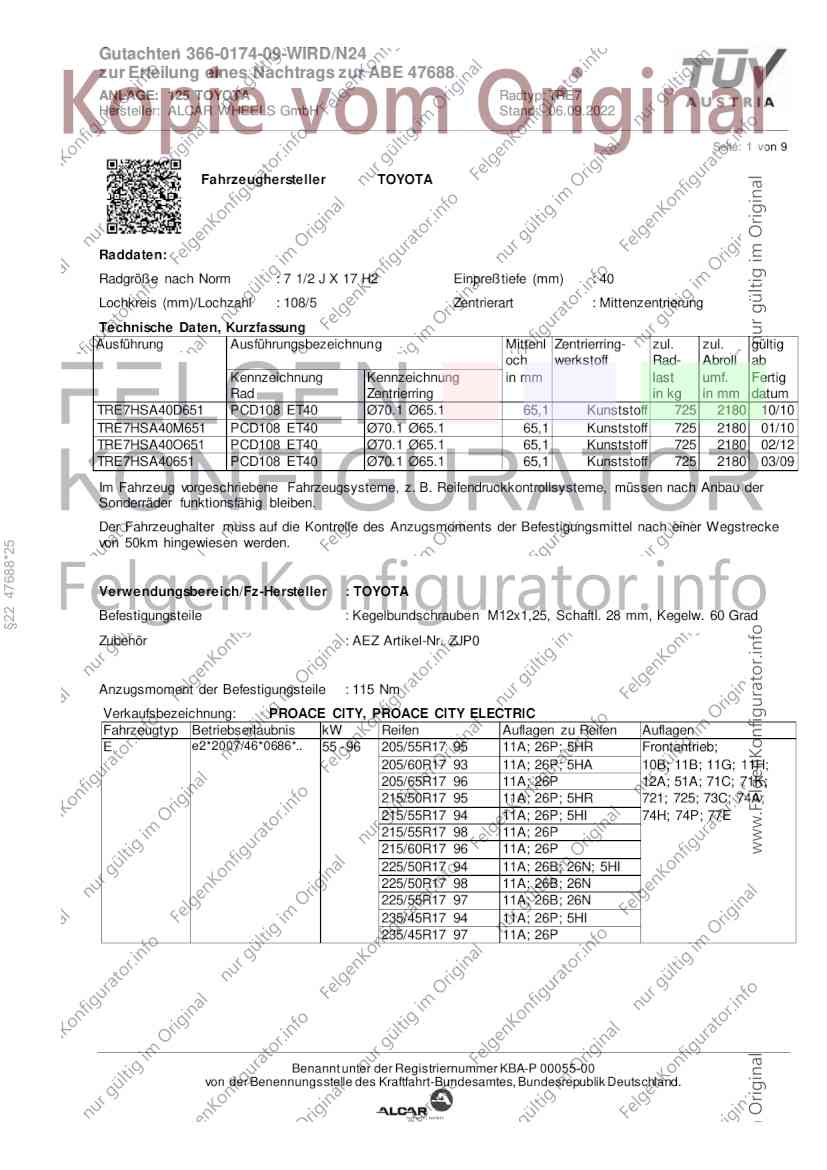

Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 125 TOYOTA Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 1 von 9
Fahrzeughersteller TOYOTA
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TRE7HSA40D651 PCD108 ET40 Ø70.1 Ø65.1 65,1 Kunststoff 725 2180 10/10
TRE7HSA40M651 PCD108 ET40 Ø70.1 Ø65.1 65,1 Kunststoff 725 2180 01/10
TRE7HSA40O651 PCD108 ET40 Ø70.1 Ø65.1 65,1 Kunststoff 725 2180 02/12
TRE7HSA40651 PCD108 ET40 Ø70.1 Ø65.1 65,1 Kunststoff 725 2180 03/09
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§22 47688*25
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJP0
Anzugsmoment der Befestigungsteile : 115 Nm
Verkaufsbezeichnung: PROACE CITY, PROACE CITY ELECTRIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0686*.. 55 - 96 205/55R17 95 11A; 26P; 5HR Frontantrieb;
205/60R17 93 11A; 26P; 5HA 10B; 11B; 11G; 11H;
205/65R17 96 11A; 26P 12A; 51A; 71C; 71K;
215/50R17 95 11A; 26P; 5HR 721; 725; 73C; 74A;
215/55R17 94 11A; 26P; 5HI 74H; 74P; 77E
215/55R17 98 11A; 26P
215/60R17 96 11A; 26P
225/50R17 94 11A; 26B; 26N; 5HI
225/50R17 98 11A; 26B; 26N
225/55R17 97 11A; 26B; 26N
235/45R17 94 11A; 26P; 5HI
235/45R17 97 11A; 26P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 125 TOYOTA Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________

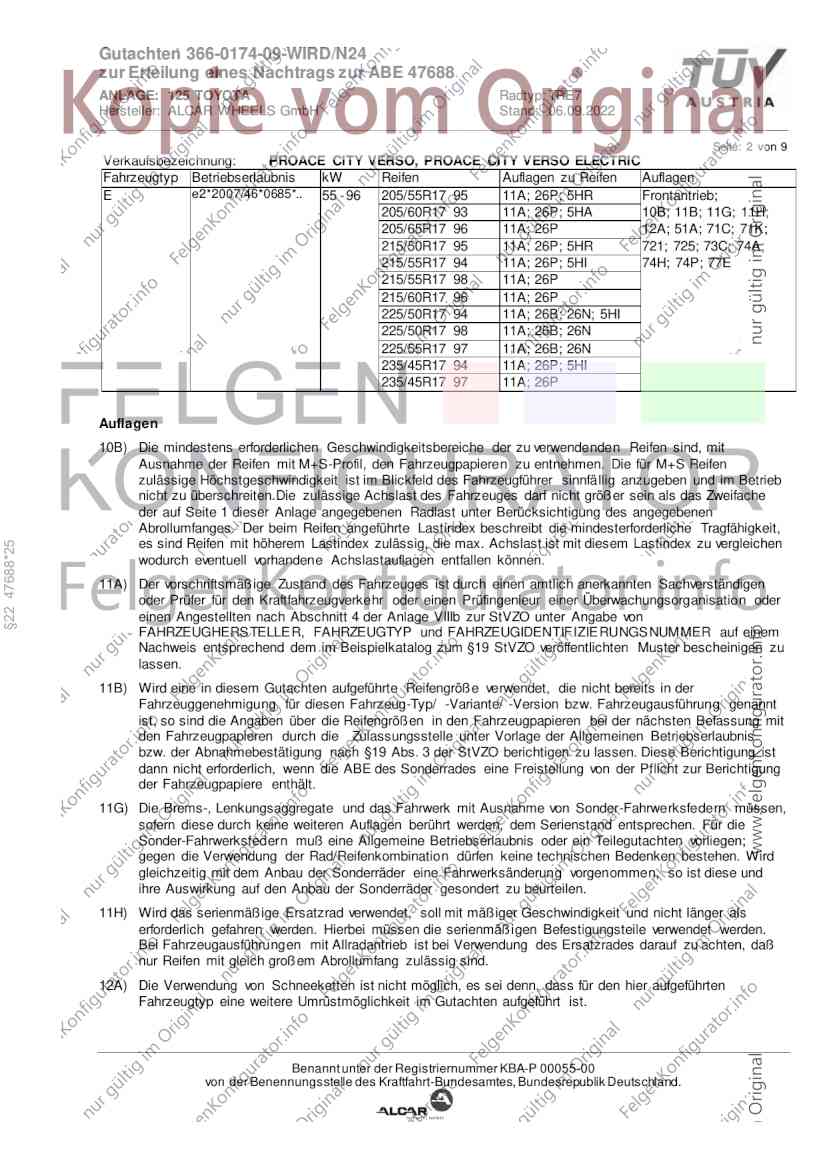

Seite: 2 von 9
Verkaufsbezeichnung: PROACE CITY VERSO, PROACE CITY VERSO ELECTRIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0685*.. 55 - 96 205/55R17 95 11A; 26P; 5HR Frontantrieb;
205/60R17 93 11A; 26P; 5HA 10B; 11B; 11G; 11H;
205/65R17 96 11A; 26P 12A; 51A; 71C; 71K;
215/50R17 95 11A; 26P; 5HR 721; 725; 73C; 74A;
215/55R17 94 11A; 26P; 5HI 74H; 74P; 77E
215/55R17 98 11A; 26P
215/60R17 96 11A; 26P
225/50R17 94 11A; 26B; 26N; 5HI
225/50R17 98 11A; 26B; 26N
225/55R17 97 11A; 26B; 26N
235/45R17 94 11A; 26P; 5HI
235/45R17 97 11A; 26P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
§22 47688*25
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 125 TOYOTA Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________

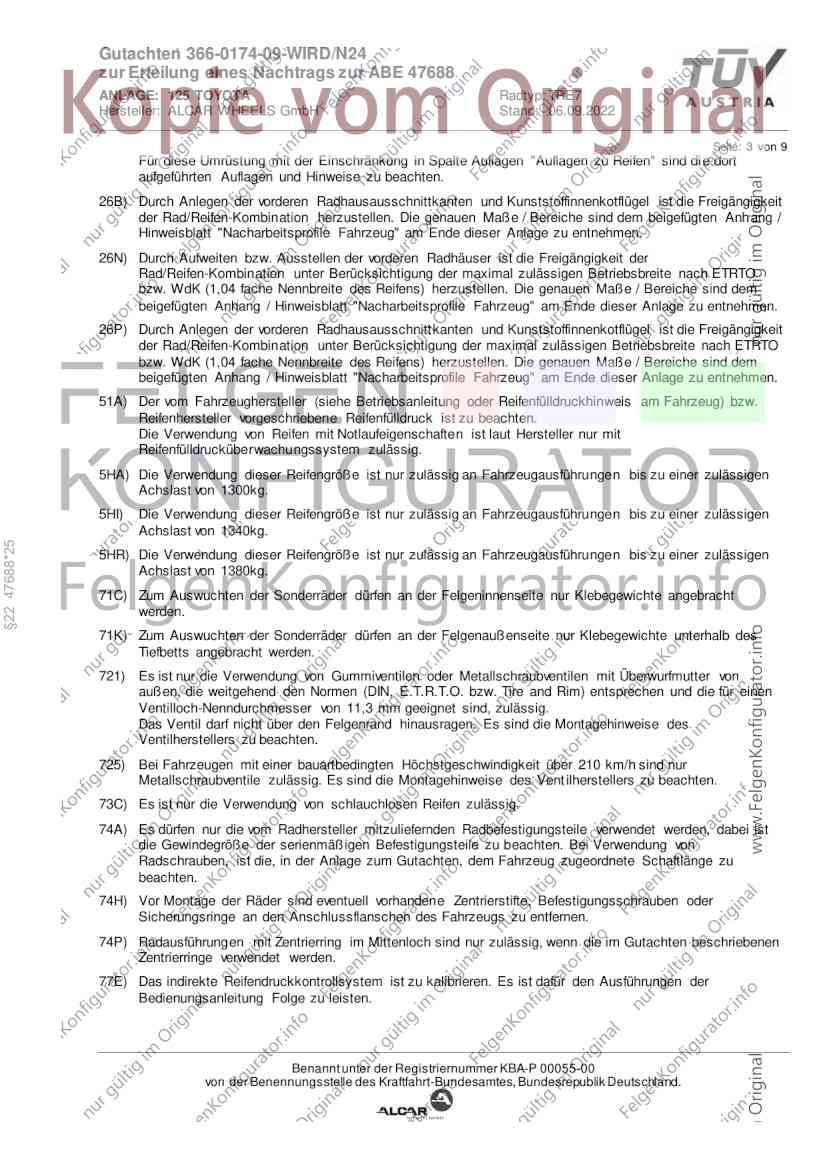

Seite: 3 von 9
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind di e dort
aufgeführten Auflagen und Hinweise zu beachten.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg.
§22 47688*25
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Vent ilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 125 TOYOTA Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 4 von 9
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: E
Genehm.Nr.: e2*2007/46*0622*..
Handelsbez.: COMBO LIFE, COMBO-e LIFE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 290 VA
26P x = 240 y = 240 VA
27B x = 200 y = 200 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 47688*25
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 8 VA
26N x = 250 y = 250 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 125 TOYOTA Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 5 von 9
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: E
Genehm.Nr.: e2*2007/46*0623*..
Handelsbez.: COMBO, COMBO-e CARGO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 240 VA
26B x = 290 y = 290 VA
27B x = 200 y = 200 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 47688*25
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 8 VA
26N x = 250 y = 250 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 125 TOYOTA Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________

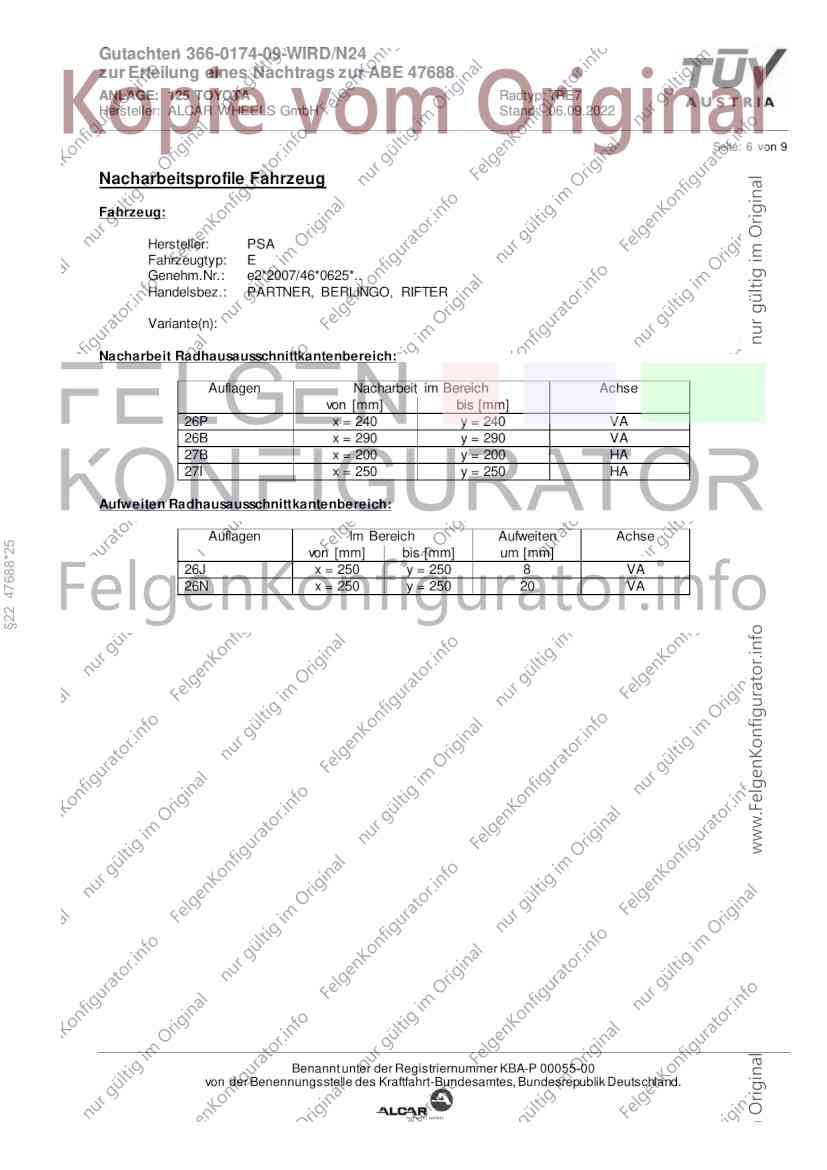

Seite: 6 von 9
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: PSA
Fahrzeugtyp: E
Genehm.Nr.: e2*2007/46*0625*..
Handelsbez.: PARTNER, BERLINGO, RIFTER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 240 VA
26B x = 290 y = 290 VA
27B x = 200 y = 200 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 47688*25
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 8 VA
26N x = 250 y = 250 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 125 TOYOTA Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 7 von 9
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: PSA
Fahrzeugtyp: E
Genehm.Nr.: e2*2007/46*0624*..
Handelsbez.: RIFTER, BERLINGO, e-RIFTER, e-BERLINGO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 240 VA
26B x = 290 y = 290 VA
27B x = 200 y = 200 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 47688*25
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 8 VA
26N x = 250 y = 250 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 125 TOYOTA Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 8 von 9
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: E
Genehm.Nr.: e2*2007/46*0686*..
Handelsbez.: PROACE CITY, PROACE CITY ELECTRIC
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 240 VA
26B x = 290 y = 290 VA
27B x = 200 y = 200 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 47688*25
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 8 VA
26N x = 250 y = 250 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N24
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 125 TOYOTA Radtyp: TRE7
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 9 von 9
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: E
Genehm.Nr.: e2*2007/46*0685*..
Handelsbez.: PROACE CITY VERSO, PROACE CITY VERSO ELECTRIC
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 240 VA
26B x = 290 y = 290 VA
27B x = 200 y = 200 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 47688*25
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 8 VA
26N x = 250 y = 250 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
