Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45731
Nr. : RA-000523-A0-104
Anlage-Nr. : 16h
Seite : 1 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Technische Daten, Kurzfassung
Raddaten
Radtyp: 41R6755
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 41R6755.07
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 755 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1F, 1K, 1KM, 1KP, 1T, 3B, 3BG, Serie,Radschraube, Kugel Ø26, Gewin- ZP50704 120 Nm
3C, 5N de M14x1,5, Schaftlänge 27 mm
7M Radschraube, Kugel Ø26, Gewinde ZP50792 140 Nm
M14x1,5, Schaftlänge 35 mm
7DB, 7DW, 7DZ, 70X02A, Radschraube, Kugel Ø26, Gewinde ZP50792 160 Nm
70X02B, 70X02C, 70X0A, M14x1,5, Schaftlänge 35 mm
70X0B, 70X0BL, 70X0C,
70X12B, 70X12C, 70X1B,
70X1C
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45731
Nr. : RA-000523-A0-104
Anlage-Nr. : 16h
Seite : 2 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

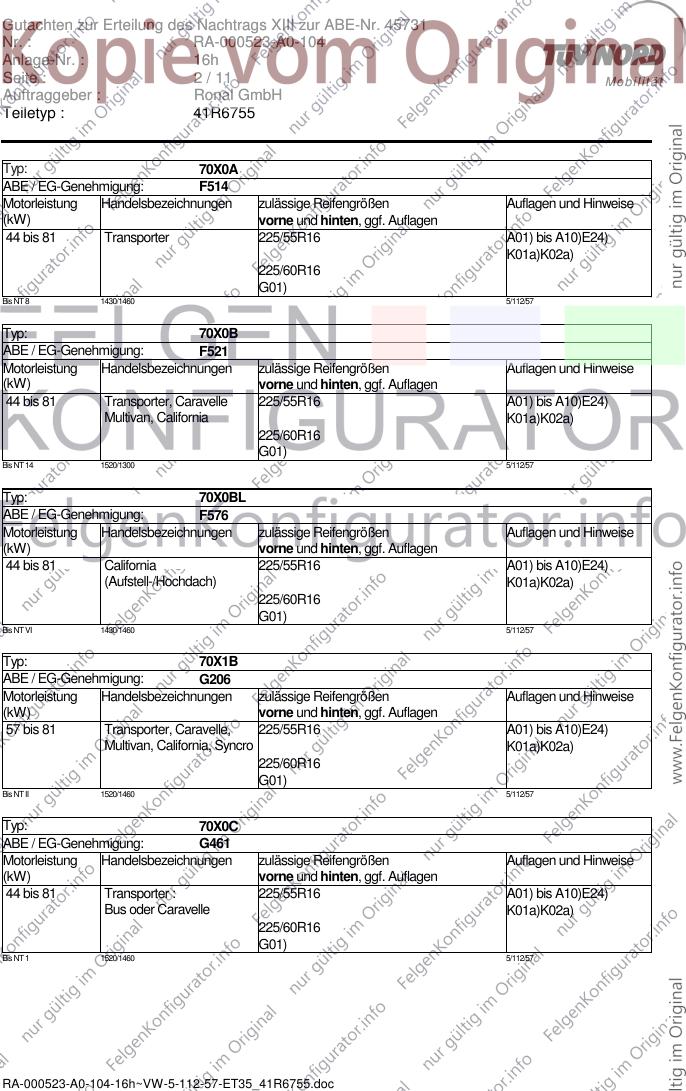

Typ: 70X0A
ABE / EG-Genehmigung: F514
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 81 Transporter 225/55R16 A01) bis A10)E24)
K01a)K02a)
225/60R16
G01)
Bis NT 8 1430/1460 5/112/57
Typ: 70X0B
ABE / EG-Genehmigung: F521
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 81 Transporter, Caravelle 225/55R16 A01) bis A10)E24)
Multivan, California K01a)K02a)
225/60R16
G01)
Bis NT 14 1520/1300 5/112/57
Typ: 70X0BL
ABE / EG-Genehmigung: F576
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 81 California 225/55R16 A01) bis A10)E24)
(Aufstell-/Hochdach) K01a)K02a)
225/60R16
G01)
Bis NT VI 1430/1460 5/112/57
Typ: 70X1B
ABE / EG-Genehmigung: G206
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 81 Transporter, Caravelle, 225/55R16 A01) bis A10)E24)
Multivan, California, Syncro K01a)K02a)
225/60R16
G01)
Bis NT II 1520/1460 5/112/57
Typ: 70X0C
ABE / EG-Genehmigung: G461
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 81 Transporter : 225/55R16 A01) bis A10)E24)
Bus oder Caravelle K01a)K02a)
225/60R16
G01)
Bis NT 1 1520/1460 5/112/57
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45731
Nr. : RA-000523-A0-104
Anlage-Nr. : 16h
Seite : 3 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

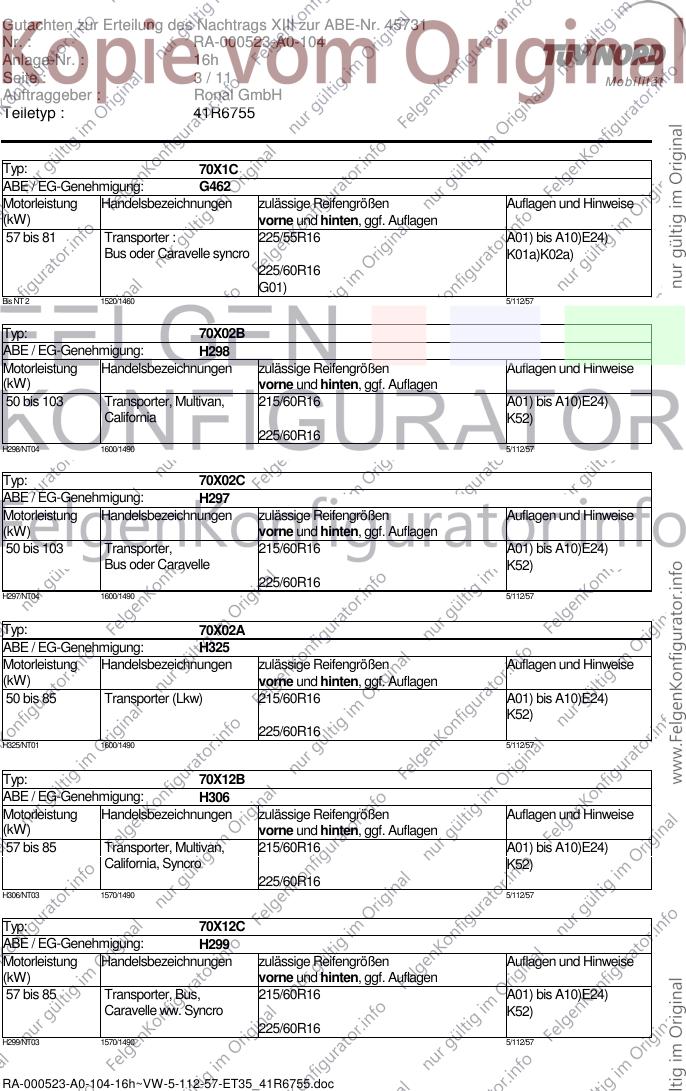

Typ: 70X1C
ABE / EG-Genehmigung: G462
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 81 Transporter : 225/55R16 A01) bis A10)E24)
Bus oder Caravelle syncro K01a)K02a)
225/60R16
G01)
Bis NT 2 1520/1460 5/112/57
Typ: 70X02B
ABE / EG-Genehmigung: H298
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 Transporter, Multivan, 215/60R16 A01) bis A10)E24)
California K52)
225/60R16
H298/NT04 1600/1490 5/112/57
Typ: 70X02C
ABE / EG-Genehmigung: H297
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 Transporter, 215/60R16 A01) bis A10)E24)
Bus oder Caravelle K52)
225/60R16
H297/NT04 1600/1490 5/112/57
Typ: 70X02A
ABE / EG-Genehmigung: H325
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 85 Transporter (Lkw) 215/60R16 A01) bis A10)E24)
K52)
225/60R16
H325/NT01 1600/1490 5/112/57
Typ: 70X12B
ABE / EG-Genehmigung: H306
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 85 Transporter, Multivan, 215/60R16 A01) bis A10)E24)
California, Syncro K52)
225/60R16
H306/NT03 1570/1490 5/112/57
Typ: 70X12C
ABE / EG-Genehmigung: H299
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 85 Transporter, Bus, 215/60R16 A01) bis A10)E24)
Caravelle ww. Syncro K52)
225/60R16
H299/NT03 1570/1490 5/112/57
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45731
Nr. : RA-000523-A0-104
Anlage-Nr. : 16h
Seite : 4 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ: 7DB
ABE / EG-Genehmigung: e1*96/79*0067*.., e1*98/14*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 Transporter, Multivan, 215/60R16 A01) bis A10)E24)
Caravelle K52)
225/60R16
e1*96/79*0067*14 1600/1490(1560) 5/112/57
Typ: 7DW
ABE / EG-Genehmigung: e1*96/79*0066*.., e1*98/14*0066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 Transporter, Multivan, 215/60R16 A01) bis A10)E24)
California K52)
225/60R16
e1*96/79*0066*13 1510/1490(1560) 5/112/57
Typ: 7DZ
ABE / EG-Genehmigung: e1*97/27*0095*.., e1*98/14*0095*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 150 Caravelle, Multivan 215/60R16 A01) bis A10)E24)
K52)
225/60R16
e1*97/27*0095*07 1600/1490(1560) 5/112/57
Typ: 3B
ABE / EG-Genehmigung: e1*95/54*0043*.., e1*98/14*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 142 Passat, 205/50R16 A02) bis A10)
Passat Variant
(incl. syncro / 4-Motion) 205/55R16
215/55R16
A01)G01)K50)
225/45R16
225/50R16
A01)K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)V00n)
e1*98/14*0043*15E min. 930/970 max. 1170/1080, 1190/1160 bei 5/112/57,1
Allrad
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45731
Nr. : RA-000523-A0-104
Anlage-Nr. : 16h
Seite : 5 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ: 7M
ABE / EG-Genehmigung: e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*.., e1*2001/116*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 128 Sharan, 205/55R16 A01) bis A10)
Sharan syncro K03)K04)K49)
215/55R16
225/50R16
235/50R16
K48)
245/45R16
K48)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/55R16 235/50R16 A01) bis A10)
K03)K04)K48)K49)V00n)
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 Sharan, 215/55R16 A01) bis A10)
Sharan syncro K03)K04)K49)
235/50R16
K48)
245/45R16
K48)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/55R16 235/50R16 A01) bis A10)
K03)K04)K48)K49)
V00n)
e1*2001/116*0023*35 2WD 1240/1280(1355) 5/112/57,1
4WD 1240/1330(1405)
Typ: 3BG
ABE / EG-Genehmigung: e1*98/14*0157*.., e1*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 142 Passat, 205/50R16 A02) bis A10)
Passat Variant
(incl. 4-Motion) 205/55R16
225/45R16
225/50R16
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)V00n)
e1*2001/116*0157*12E min. 970/980max. 1190/1060, 1200/1160(1210) 5/112/57,1
bei Allrad
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45731
Nr. : RA-000523-A0-104
Anlage-Nr. : 16h
Seite : 6 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

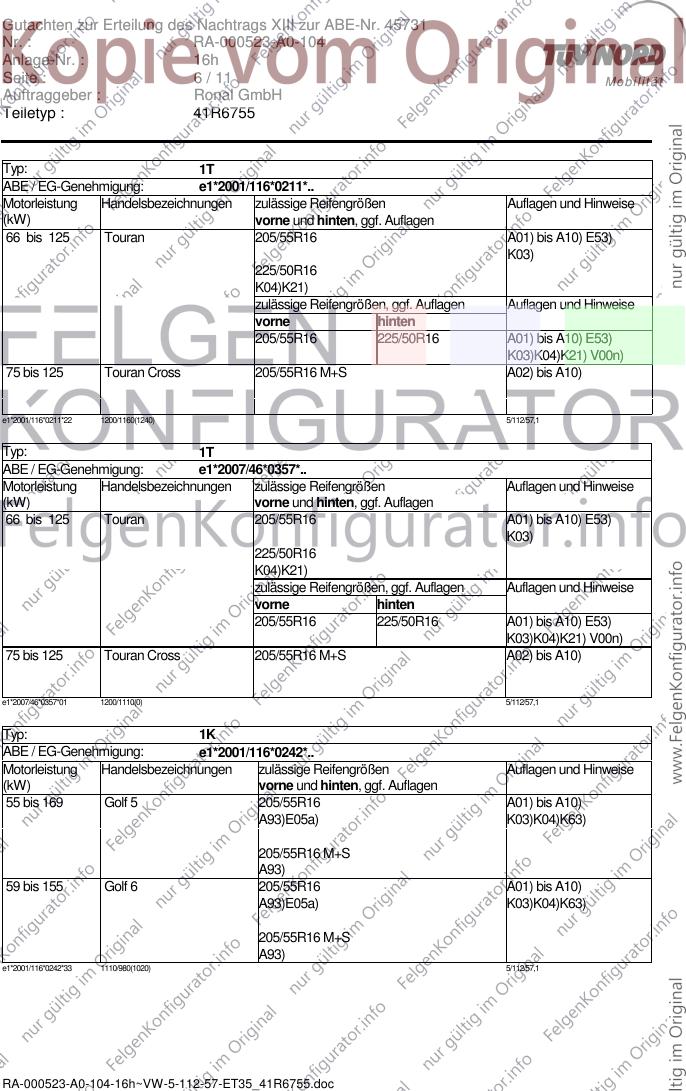

Typ: 1T
ABE / EG-Genehmigung: e1*2001/116*0211*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 205/55R16 A01) bis A10) E53)
K03)
225/50R16
K04)K21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A01) bis A10) E53)
K03)K04)K21) V00n)
75 bis 125 Touran Cross 205/55R16 M+S A02) bis A10)
e1*2001/116*0211*22 1200/1160(1240) 5/112/57,1
Typ: 1T
ABE / EG-Genehmigung: e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 205/55R16 A01) bis A10) E53)
K03)
225/50R16
K04)K21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A01) bis A10) E53)
K03)K04)K21) V00n)
75 bis 125 Touran Cross 205/55R16 M+S A02) bis A10)
e1*2007/46*0357*01 1200/1110(0) 5/112/57,1
Typ: 1K
ABE / EG-Genehmigung: e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 Golf 5 205/55R16 A01) bis A10)
A93)E05a) K03)K04)K63)
205/55R16 M+S
A93)
59 bis 155 Golf 6 205/55R16 A01) bis A10)
A93)E05a) K03)K04)K63)
205/55R16 M+S
A93)
e1*2001/116*0242*33 1110/980(1020) 5/112/57,1
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45731
Nr. : RA-000523-A0-104
Anlage-Nr. : 16h
Seite : 7 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

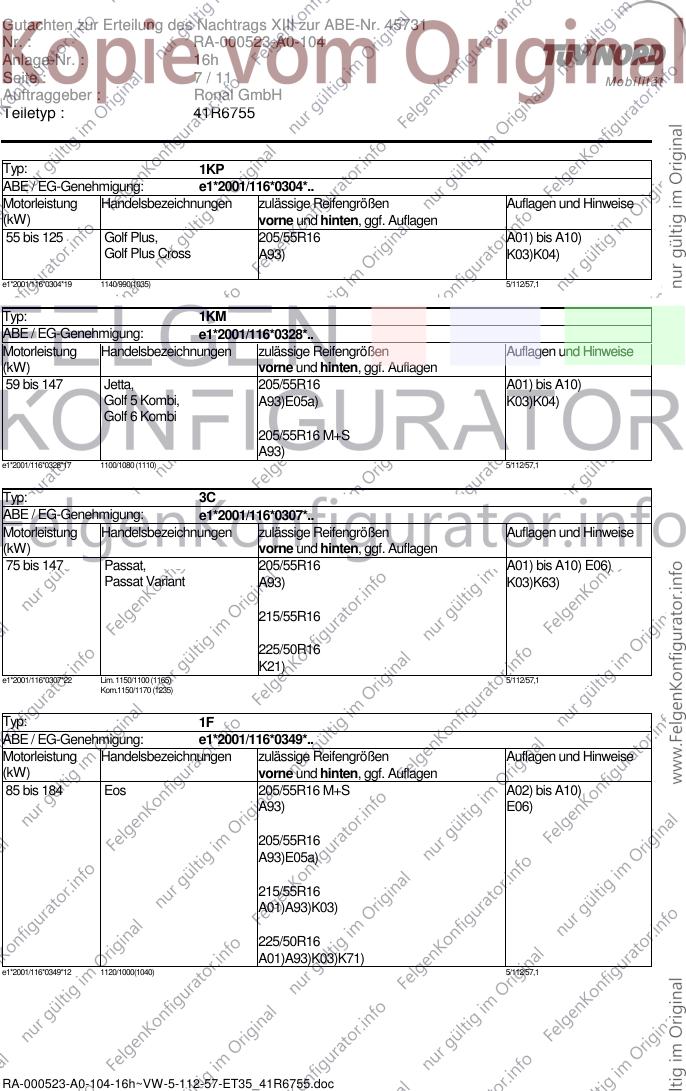

Typ: 1KP
ABE / EG-Genehmigung: e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 Golf Plus, 205/55R16 A01) bis A10)
Golf Plus Cross A93) K03)K04)
e1*2001/116*0304*19 1140/990(1035) 5/112/57,1
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 Jetta, 205/55R16 A01) bis A10)
Golf 5 Kombi, A93)E05a) K03)K04)
Golf 6 Kombi
205/55R16 M+S
A93)
e1*2001/116*0328*17 1100/1080 (1110) 5/112/57,1
Typ: 3C
ABE / EG-Genehmigung: e1*2001/116*0307*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 147 Passat, 205/55R16 A01) bis A10) E06)
Passat Variant A93) K03)K63)
215/55R16
225/50R16
K21)
e1*2001/116*0307*22 Lim. 1150/1100 (1165) 5/112/57,1
Kom.1150/1170 (1235)
Typ: 1F
ABE / EG-Genehmigung: e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 184 Eos 205/55R16 M+S A02) bis A10)
A93) E06)
205/55R16
A93)E05a)
215/55R16
A01)A93)K03)
225/50R16
A01)A93)K03)K71)
e1*2001/116*0349*12 1120/1000(1040) 5/112/57,1
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45731
Nr. : RA-000523-A0-104
Anlage-Nr. : 16h

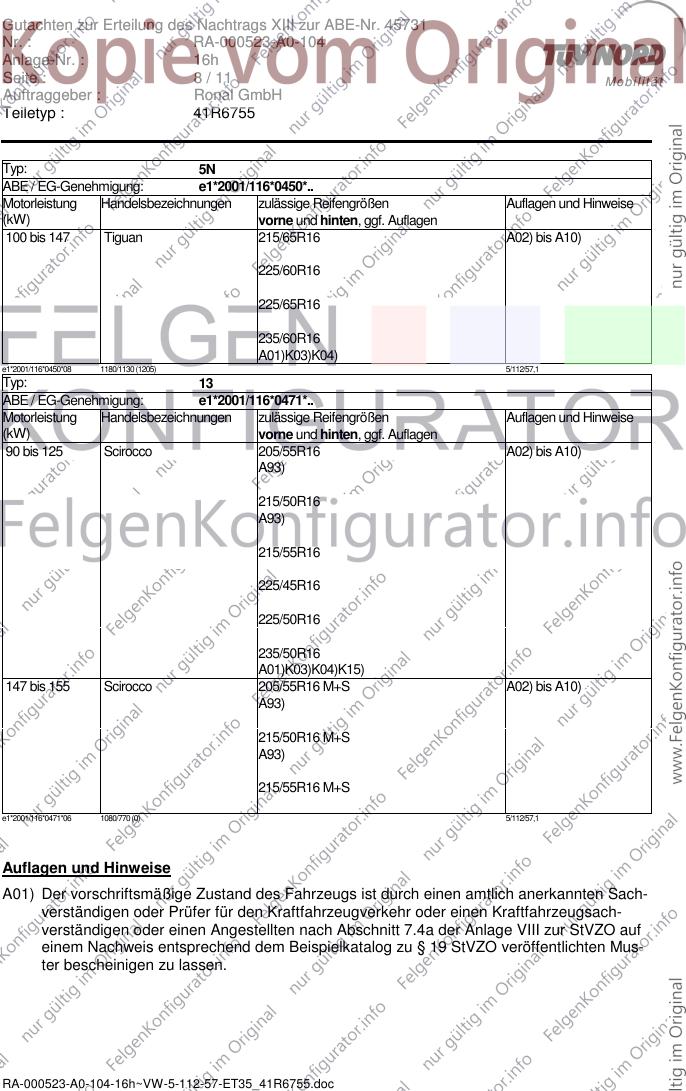

Seite : 8 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ: 5N
ABE / EG-Genehmigung: e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 147 Tiguan 215/65R16 A02) bis A10)
225/60R16
225/65R16
235/60R16
A01)K03)K04)
e1*2001/116*0450*08 1180/1130 (1205) 5/112/57,1
Typ: 13
ABE / EG-Genehmigung: e1*2001/116*0471*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 125 Scirocco 205/55R16 A02) bis A10)
A93)
215/50R16
A93)
215/55R16
225/45R16
225/50R16
235/50R16
A01)K03)K04)K15)
147 bis 155 Scirocco 205/55R16 M+S A02) bis A10)
A93)
215/50R16 M+S
A93)
215/55R16 M+S
e1*2001/116*0471*06 1080/770 (0) 5/112/57,1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Mus-
ter bescheinigen zu lassen.
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45731
Nr. : RA-000523-A0-104
Anlage-Nr. : 16h

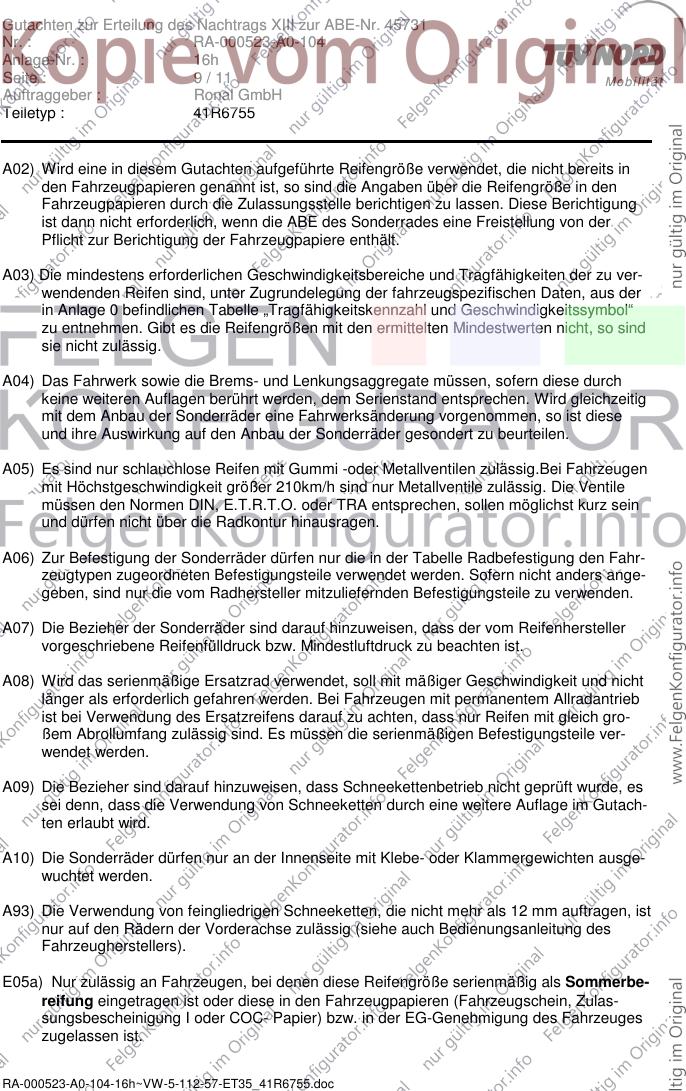

Seite : 9 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“
zu entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind
sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese
und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als Sommerbe-
reifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulas-
sungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist.
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45731
Nr. : RA-000523-A0-104
Anlage-Nr. : 16h

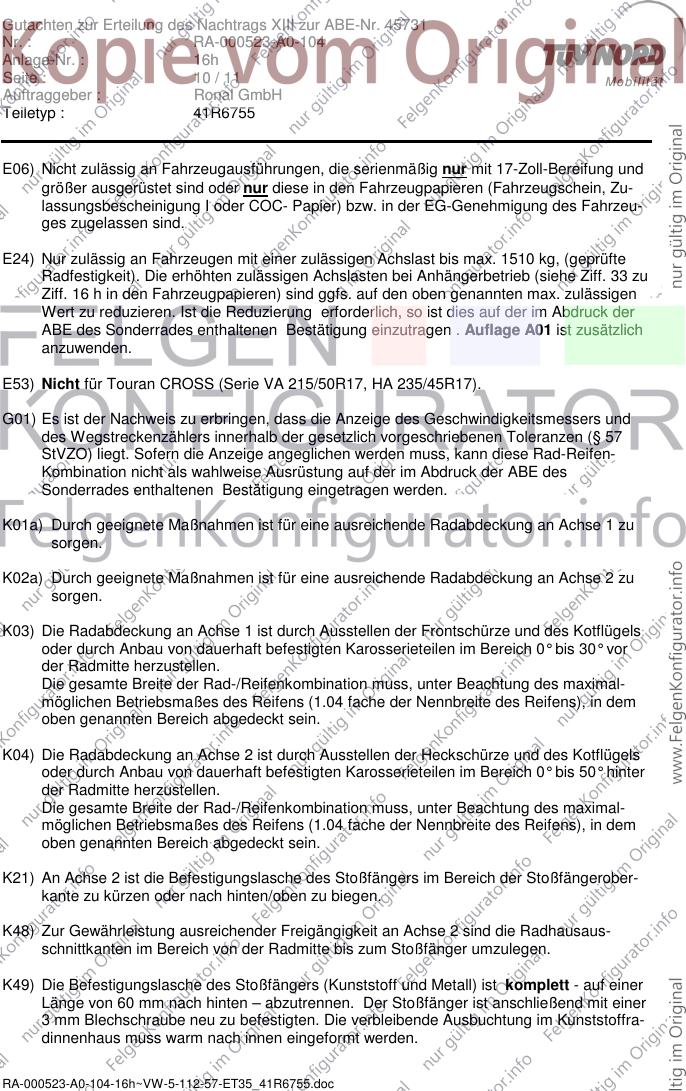

Seite : 10 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zu-
lassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeu-
ges zugelassen sind.
E24) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1510 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h in den Fahrzeugpapieren) sind ggfs. auf den oben genannten max. zulässigen
Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist dies auf der im Abdruck der
ABE des Sonderrades enthaltenen Bestätigung einzutragen . Auflage A01 ist zusätzlich
anzuwenden.
E53) Nicht für Touran CROSS (Serie VA 215/50R17, HA 235/45R17).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
K01a) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 zu
sorgen.
K02a) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 2 zu
sorgen.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängerober-
kante zu kürzen oder nach hinten/oben zu biegen.
K48) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind die Radhausaus-
schnittkanten im Bereich von der Radmitte bis zum Stoßfänger umzulegen.
K49) Die Befestigungslasche des Stoßfängers (Kunststoff und Metall) ist komplett - auf einer
Länge von 60 mm nach hinten – abzutrennen. Der Stoßfänger ist anschließend mit einer
3 mm Blechschraube neu zu befestigten. Die verbleibende Ausbuchtung im Kunststoffra-
dinnenhaus muss warm nach innen eingeformt werden.
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
Gutachten zur Erteilung des Nachtrags XIII zur ABE-Nr. 45731
Nr. : RA-000523-A0-104
Anlage-Nr. : 16h

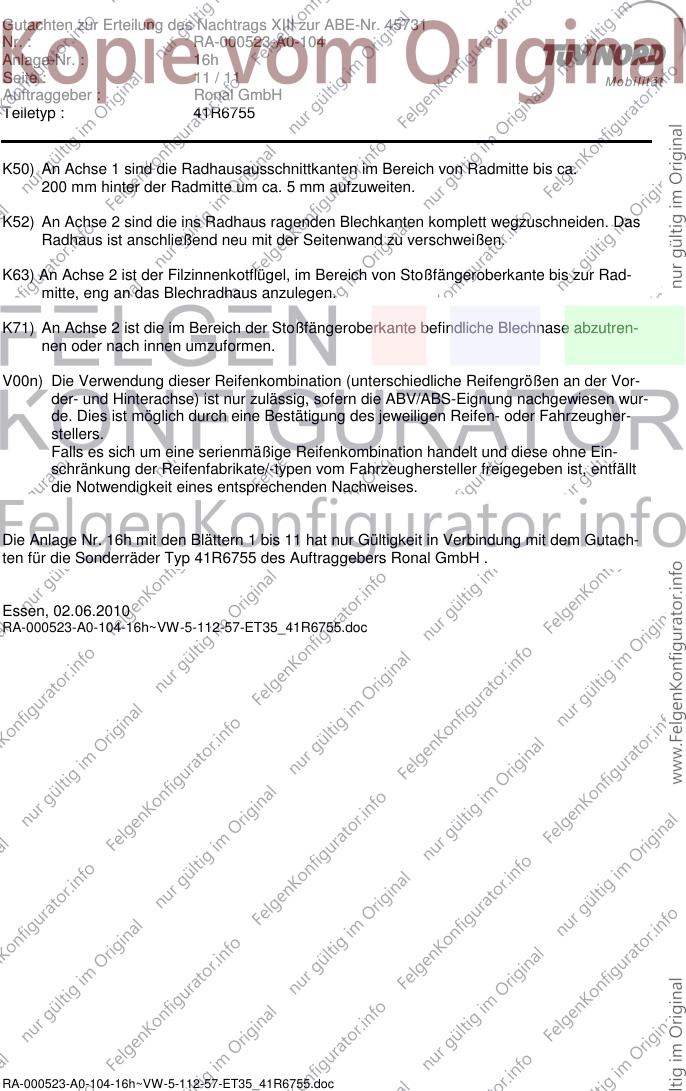

Seite : 11 / 11 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
K50) An Achse 1 sind die Radhausausschnittkanten im Bereich von Radmitte bis ca.
200 mm hinter der Radmitte um ca. 5 mm aufzuweiten.
K52) An Achse 2 sind die ins Radhaus ragenden Blechkanten komplett wegzuschneiden. Das
Radhaus ist anschließend neu mit der Seitenwand zu verschweißen.
K63) An Achse 2 ist der Filzinnenkotflügel, im Bereich von Stoßfängeroberkante bis zur Rad-
mitte, eng an das Blechradhaus anzulegen.
K71) An Achse 2 ist die im Bereich der Stoßfängeroberkante befindliche Blechnase abzutren-
nen oder nach innen umzuformen.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vor-
der- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wur-
de. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugher-
stellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne Ein-
schränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 16h mit den Blättern 1 bis 11 hat nur Gültigkeit in Verbindung mit dem Gutach-
ten für die Sonderräder Typ 41R6755 des Auftraggebers Ronal GmbH .
Essen, 02.06.2010
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
RA-000523-A0-104-16h~VW-5-112-57-ET35_41R6755.doc
