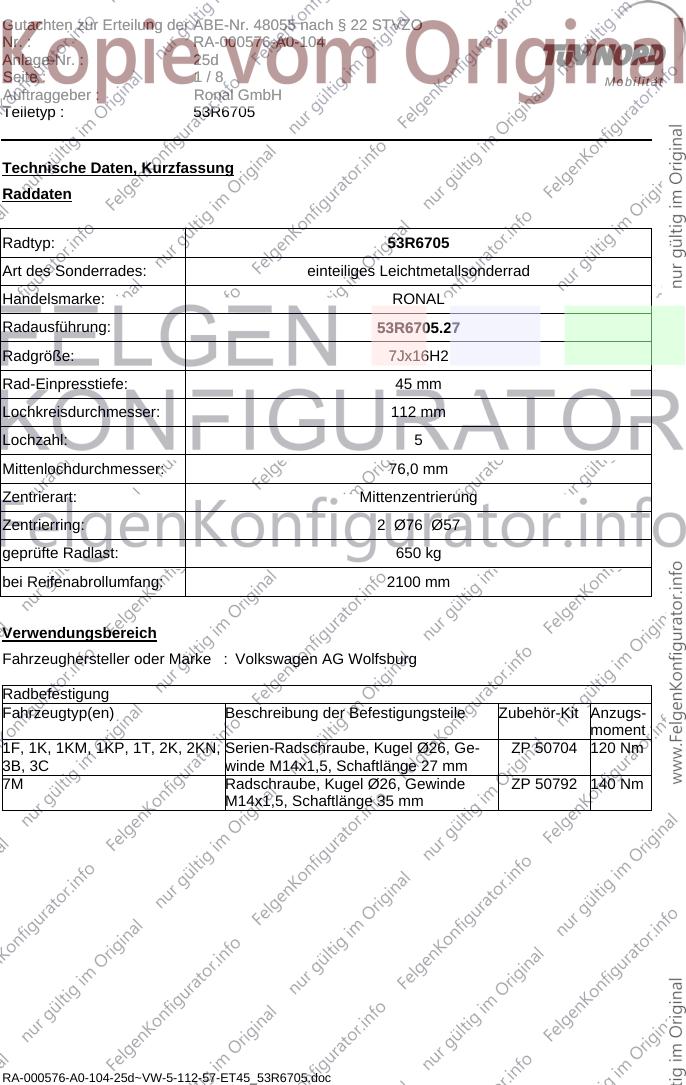

Gutachten zur Erteilung der ABE-Nr. 48055 nach § 22 STVZO
Nr. : RA-000576-A0-104
Anlage-Nr. : 25d
Seite : 1/8 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R6705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R6705.27
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 650 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1F, 1K, 1KM, 1KP, 1T, 2K, 2KN, Serien-Radschraube, Kugel Ø26, Ge- ZP 50704 120 Nm
3B, 3C winde M14x1,5, Schaftlänge 27 mm
7M Radschraube, Kugel Ø26, Gewinde ZP 50792 140 Nm
M14x1,5, Schaftlänge 35 mm
RA-000576-A0-104-25d~VW-5-112-57-ET45_53R6705.doc
Gutachten zur Erteilung der ABE-Nr. 48055 nach § 22 STVZO
Nr. : RA-000576-A0-104
Anlage-Nr. : 25d
Seite : 2/8 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
Typ: 3B
ABE / EG-Genehmigung: e1*95/54*0043*.., e1*98/14*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 142 Passat, Passat Variant 205/50R16 A02) bis A10)
(incl. syncro/4-Motion)
205/55R16
215/55R16
A01)G01)
225/45R16
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)
V00N)
e1*98/14*0043*15E Frontantrieb:min. 930/970 max. 1170/1080, 5/112/57,1
Allrad: 1190/1160
Typ: 7M
ABE / EG-Genehmigung: e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*.., e1*2001/116*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 128 Sharan, 205/55R16 A02) bis A10)E24)
Sharan syncro
66 bis 150 Sharan, 215/55R16
Sharan syncro
225/50R16
A01)K53)
e1*2001/116*0023*36 2WD 1240/1280(1355)| 4WD 1240/1330(1405) 5/112/57,1
Typ: 1T
ABE / EG-Genehmigung: e1*2001/116*0211*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 205/55R16 A02) bis A10) E53)
A93)
205/55R16 M+S
A93)
75 bis 125 Touran Cross 205/55R16 M+S A02) bis A10)
A93)
e1*2001/116*0211*24 1200/1160(1245) 5/112/57,1
RA-000576-A0-104-25d~VW-5-112-57-ET45_53R6705.doc
Gutachten zur Erteilung der ABE-Nr. 48055 nach § 22 STVZO
Nr. : RA-000576-A0-104
Anlage-Nr. : 25d
Seite : 3/8 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
Typ: 1T
ABE / EG-Genehmigung: e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 205/55R16 A02) bis A10) E53)
A93)
205/55R16 M+S
A93)
75 bis 125 Touran Cross 205/55R16 M+S A02) bis A10)
A93)
e1*2007/46*0357*02 1200/1170(1245) 5/112/57,1
Typ: 1K
ABE / EG-Genehmigung: e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 Golf 5 205/55R16 A02) bis A10)
A93)E05a) E06)
205/55R16 M+S
A93)
215/50R16
A01)E50)K03)
225/50R16
A01)K03)K04)
59 bis 155 Golf 6 205/55R16 A02) bis A10)
A93)E05a) E06)
205/55R16 M+S
A93)
215/50R16
A01)K01)
225/50R16
A01)K01)K04)
e1*2001/116*0242*34 1100/880(940) 5/112/57,1
Typ: 2K
ABE / EG-Genehmigung: e1*2001/116*0252*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 103 Caddy, 205/55R16 A01) bis A10)
Caddy Life, A93) K03)
Caddy Maxi,
Caddy Maxi Life, 225/50R16
Caddy Life Allrad B43)K04)
e1*2001/116*0252*28 5/112/57,1
RA-000576-A0-104-25d~VW-5-112-57-ET45_53R6705.doc
Gutachten zur Erteilung der ABE-Nr. 48055 nach § 22 STVZO
Nr. : RA-000576-A0-104
Anlage-Nr. : 25d
Seite : 4/8 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
Typ: 2KN
ABE / EG-Genehmigung: e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 80 Caddy, 205/55R16 A01) bis A10)
Caddy CNG A93) K03)
225/50R16
B43)K04)
e1*2007/46*0217*03 5/112/57,1
Typ: 2KN
ABE / EG-Genehmigung: L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 103 Caddy, 205/55R16 A01) bis A10)
Caddy Allrad A93) K03)
225/50R16
B43)K04)
L320NT23 1170/1300(0) – Gas 80kW: 1090/1250 5/112/57,1
Typ: 1KP
ABE / EG-Genehmigung: e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 Golf Plus, 205/55R16 A02) bis A10)
Golf Plus Cross A93)
205/55R16 M+S
A93)
215/50R16
A01)K03)K04)
225/50R16
A01)K03)K04)K63)
e1*2001/116*0304*21 1140/990(1035) 5/112/57,1
RA-000576-A0-104-25d~VW-5-112-57-ET45_53R6705.doc
Gutachten zur Erteilung der ABE-Nr. 48055 nach § 22 STVZO
Nr. : RA-000576-A0-104
Anlage-Nr. : 25d
Seite : 5/8 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 Jetta, 205/55R16 A02) bis A10)
Golf 5 Kombi, A93) E05a) E06)
Golf 6 Kombi
205/55R16 M+S
A93)
215/50R16
A01) E50)K03)K04)
225/50R16
A01)K03)K04)K63)
e1*2001/116*0328*18 1100/1080(1110) 5/112/57,1
Typ: 3C
ABE / EG-Genehmigung: e1*2001/116*0307*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 147 Passat, 205/55R16 A02) bis A10) E06)
Passat Variant A93)
215/55R16
225/50R16
A01)K03)
e1*2001/116*0307*24 Lim.1150/1100(1165)| Kom.1150/1170(1235) 5/112/57,1
Typ: 1F
ABE / EG-Genehmigung: e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 184 EOS 205/55R16 M+S A02) bis A10)
E06)
205/55R16
E05a)
215/55R16
225/50R16
e1*2001/116*0349*13 1120/1000(1060) 5/112/57,1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Mus-
ter bescheinigen zu lassen.
RA-000576-A0-104-25d~VW-5-112-57-ET45_53R6705.doc
Gutachten zur Erteilung der ABE-Nr. 48055 nach § 22 STVZO
Nr. : RA-000576-A0-104
Anlage-Nr. : 25d
Seite : 6/8 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B43) An Achse 2 ist die Halteklammer der ABS Steuerleitung so zu verlegen, dass ein Min-
destabstand von 5 mm zur inneren Reifenflanke vorhanden ist.
RA-000576-A0-104-25d~VW-5-112-57-ET45_53R6705.doc
Gutachten zur Erteilung der ABE-Nr. 48055 nach § 22 STVZO
Nr. : RA-000576-A0-104
Anlage-Nr. : 25d
Seite : 7/8 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als Sommerbe-
reifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulas-
sungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zu-
lassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeu-
ges zugelassen sind.
E24) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h in den Fahrzeugpapieren) sind ggfs. auf den oben genannten max. zulässigen
Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist dies auf der im Abdruck der
ABE des Sonderrades enthaltenen Bestätigung einzutragen . Auflage A01 ist zusätzlich
anzuwenden.
E50) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-) Reifengrö-
ße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren (Fahrzeug-
schein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E53) Nicht für Touran CROSS (Serie VA 215/50R17, HA 235/45R17).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30 ° vor
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50 ° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
RA-000576-A0-104-25d~VW-5-112-57-ET45_53R6705.doc
Gutachten zur Erteilung der ABE-Nr. 48055 nach § 22 STVZO
Nr. : RA-000576-A0-104
Anlage-Nr. : 25d
Seite : 8/8 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R6705
K53) An Achse 2 sind die ins Radhaus ragenden Kunststofflaschen (an der Stoßfängerober-
kante) auf eine Restbreite von ca. 10 mm zu kürzen.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur seit-
lichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vor-
der- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wur-
de. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstel-
lers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne Ein-
schränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die
Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 25d mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 29.11.2010
RA-000576-A0-104-25d~VW-5-112-57-ET45_53R6705.doc
