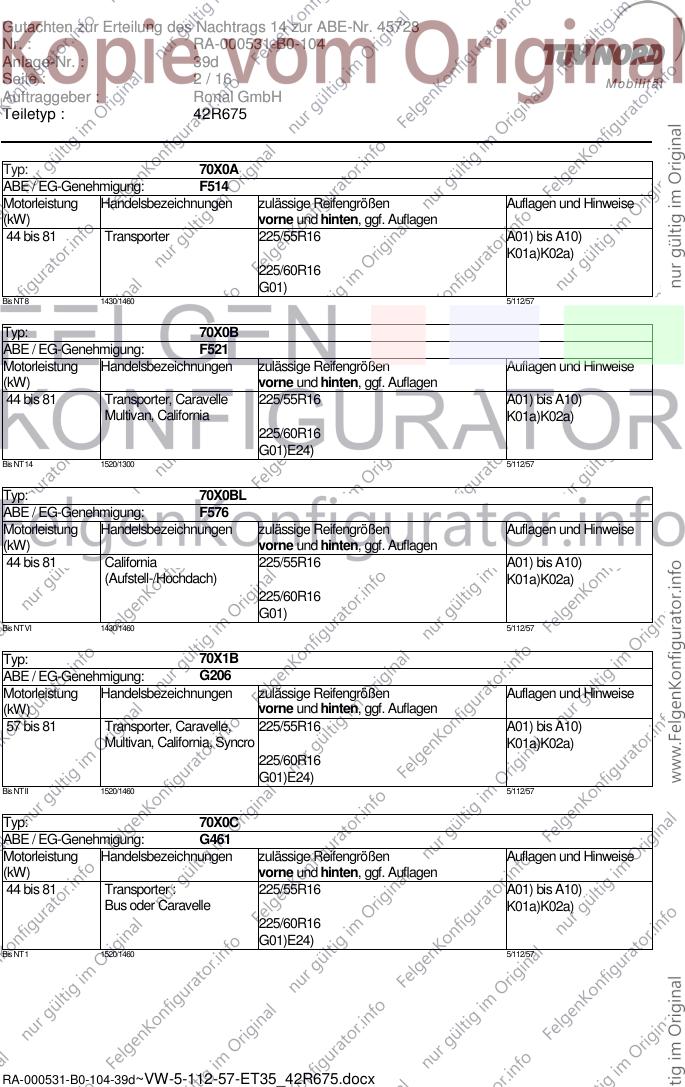

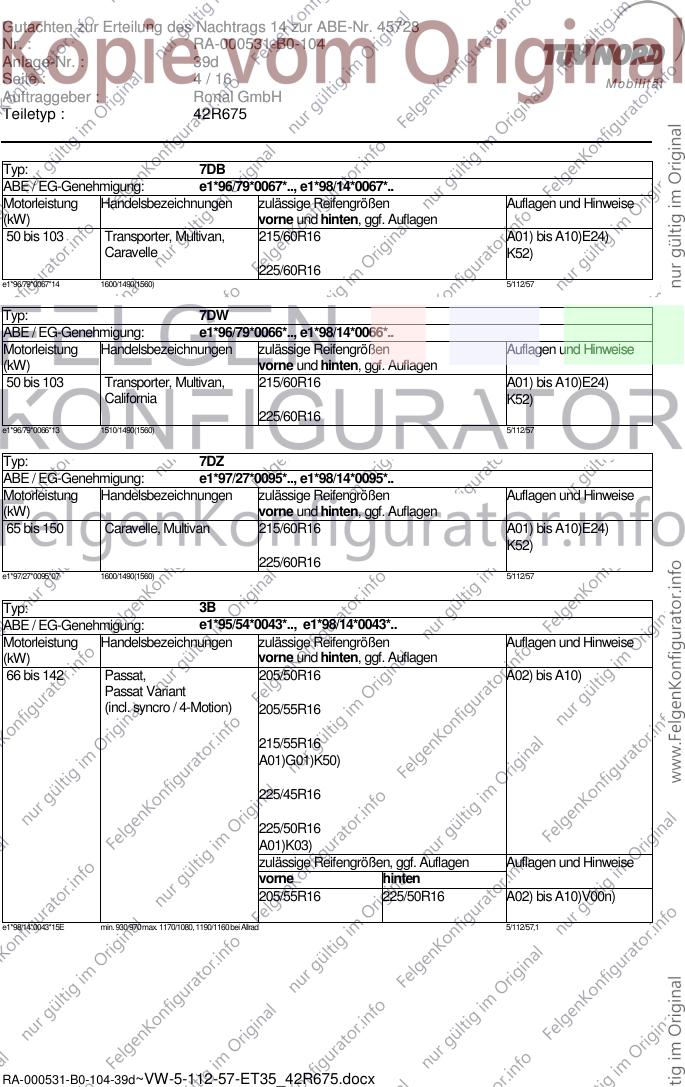

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 1 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R675
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal Ronal
Radausführung: 42R6755.07 42R6755.07P
Radgröße: 7½Jx16H2 7½Jx16H2
Rad-Einpresstiefe: 35 mm 35 mm
Lochkreisdurchmesser: 112 mm 112 mm
Lochzahl: 5 5
Mittenlochdurchmesser: 76,0 mm 76,0 mm
Zentrierart: Mittenzentrierung Mittenzentrierung
Zentrierring: 2 Ø76 Ø57 2 Ø76 Ø57
geprüfte Radlast: 755 kg 755 kg
bei Reifenabrollumfang: 2100 mm 2100 mm
Verwendungsbereich
Fahrzeughersteller : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1F, 1K, 1KM, 1KP, 1T, 1t, 3B, Serien-Radschraube, Kugel Ø26 mm, ZP50704 120 Nm
3BG, 3C, 3c, 5N, 7N, 13, 16, Gewinde M14x1,5, Schaftlänge 27 mm
16H
7M Radschraube, Kugel Ø26 mm, Gewinde ZP50792 140 Nm
M14x1,5, Schaftlänge 35 mm
7DB, 7DW, 7DZ, 70X02A, Radschraube, Kugel Ø26 mm, Gewinde ZP50792 160 Nm
70X02B, 70X02C, 70X0A, M14x1,5, Schaftlänge 35 mm
70X0B, 70X0BL, 70X0C,
70X12B, 70X12C, 70X1B,
70X1C

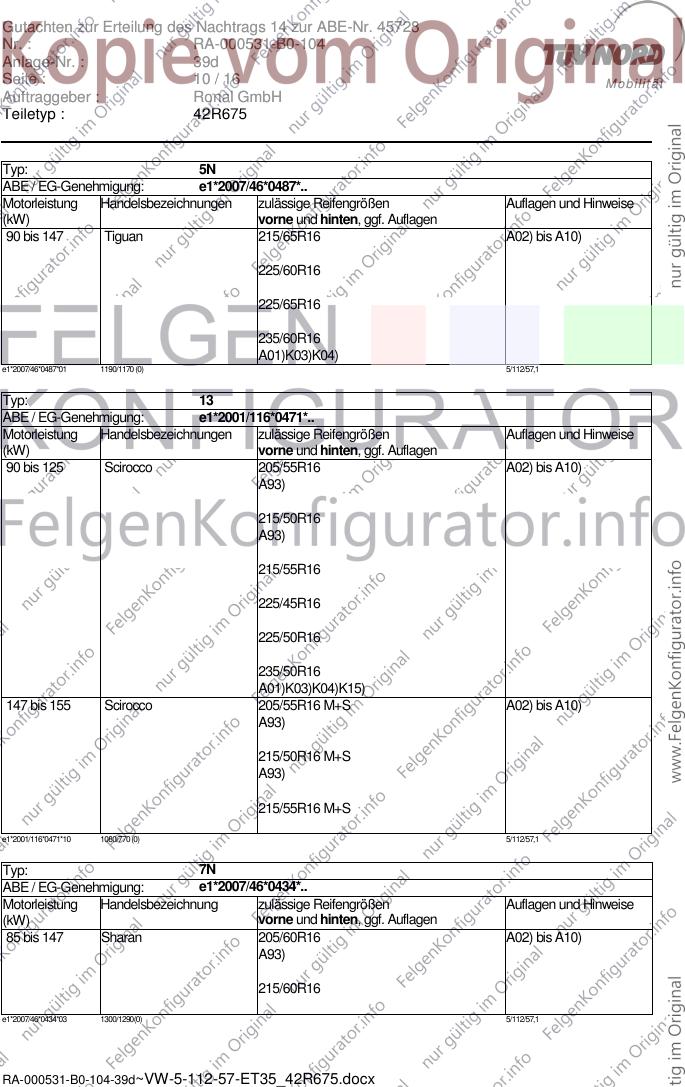

RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 2 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Typ: 70X0A
ABE / EG-Genehmigung: F514
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 81 Transporter 225/55R16 A01) bis A10)
K01a)K02a)
225/60R16
G01)
Bis NT 8 1430/1460 5/112/57
Typ: 70X0B
ABE / EG-Genehmigung: F521
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 81 Transporter, Caravelle 225/55R16 A01) bis A10)
Multivan, California K01a)K02a)
225/60R16
G01)E24)
Bis NT 14 1520/1300 5/112/57
Typ: 70X0BL
ABE / EG-Genehmigung: F576
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 81 California 225/55R16 A01) bis A10)
(Aufstell-/Hochdach) K01a)K02a)
225/60R16
G01)
Bis NT VI 1430/1460 5/112/57
Typ: 70X1B
ABE / EG-Genehmigung: G206
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 81 Transporter, Caravelle, 225/55R16 A01) bis A10)
Multivan, California, Syncro K01a)K02a)
225/60R16
G01)E24)
Bis NT II 1520/1460 5/112/57
Typ: 70X0C
ABE / EG-Genehmigung: G461
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 81 Transporter : 225/55R16 A01) bis A10)
Bus oder Caravelle K01a)K02a)
225/60R16
G01)E24)
Bis NT 1 1520/1460 5/112/57
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 3 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Typ: 70X1C
ABE / EG-Genehmigung: G462
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 81 Transporter : 225/55R16 A01) bis A10)
Bus oder Caravelle syncro K01a)K02a)
225/60R16
G01)E24)
Bis NT 2 1520/1460 5/112/57
Typ: 70X02B
ABE / EG-Genehmigung: H298
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 Transporter, Multivan, 215/60R16 A01) bis A10)E24)
California K52)
225/60R16
H298/NT04 1600/1490 5/112/57
Typ: 70X02C
ABE / EG-Genehmigung: H297
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 Transporter, 215/60R16 A01) bis A10)E24)
Bus oder Caravelle K52)
225/60R16
H297/NT04 1600/1490 5/112/57
Typ: 70X02A
ABE / EG-Genehmigung: H325
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 85 Transporter (Lkw) 215/60R16 A01) bis A10)E24)
K52)
225/60R16
H325/NT01 1600/1490 5/112/57
Typ: 70X12B
ABE / EG-Genehmigung: H306
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 85 Transporter, Multivan, 215/60R16 A01) bis A10)E24)
California, Syncro K52)
225/60R16
H306/NT03 1570/1490 5/112/57
Typ: 70X12C
ABE / EG-Genehmigung: H299
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 85 Transporter, Bus, 215/60R16 A01) bis A10)E24)
Caravelle ww. Syncro K52)
225/60R16
H299/NT03 1570/1490 5/112/57
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 4 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Typ: 7DB
ABE / EG-Genehmigung: e1*96/79*0067*.., e1*98/14*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 Transporter, Multivan, 215/60R16 A01) bis A10)E24)
Caravelle K52)
225/60R16
e1*96/79*0067*14 1600/1490(1560) 5/112/57
Typ: 7DW
ABE / EG-Genehmigung: e1*96/79*0066*.., e1*98/14*0066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 Transporter, Multivan, 215/60R16 A01) bis A10)E24)
California K52)
225/60R16
e1*96/79*0066*13 1510/1490(1560) 5/112/57
Typ: 7DZ
ABE / EG-Genehmigung: e1*97/27*0095*.., e1*98/14*0095*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 150 Caravelle, Multivan 215/60R16 A01) bis A10)E24)
K52)
225/60R16
e1*97/27*0095*07 1600/1490(1560) 5/112/57
Typ: 3B
ABE / EG-Genehmigung: e1*95/54*0043*.., e1*98/14*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 142 Passat, 205/50R16 A02) bis A10)
Passat Variant
(incl. syncro / 4-Motion) 205/55R16
215/55R16
A01)G01)K50)
225/45R16
225/50R16
A01)K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)V00n)
e1*98/14*0043*15E min. 930/970 max. 1170/1080, 1190/1160 bei Allrad 5/112/57,1
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 5 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Typ: 7M
ABE / EG-Genehmigung: e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*.., e1*2001/116*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 128 Sharan, 205/55R16 A01) bis A10)
Sharan syncro K03)K04)K49)
215/55R16
225/50R16
235/50R16
K48)
245/45R16
K48)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/55R16 235/50R16 A01) bis A10)
K03)K04)K48)K49)V00n)
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 Sharan, 215/55R16 A01) bis A10)
Sharan syncro K03)K04)K49)
235/50R16
K48)
245/45R16
K48)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/55R16 235/50R16 A01) bis A10)
K03)K04)K48)K49)
V00n)
e1*2001/116*0023*36 2WD 1240/1280(1355) 5/112/57,1
4WD 1240/1330(1405)
Typ: 3BG
ABE / EG-Genehmigung: e1*98/14*0157*.., e1*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 142 Passat, 205/50R16 A02) bis A10)
Passat Variant
(incl. 4-Motion) 205/55R16
225/45R16
225/50R16
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)V00n)
e1*2001/116*0157*12E min. 970/980max. 1190/1060, 1200/1160(1210) bei 5/112/57,1
Allrad
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 6 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Typ: 1T
ABE / EG-Genehmigung: e1*2001/116*0211*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 205/55R16 A01) bis A10) E53)
K03)
225/50R16
K04)K21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A01) bis A10) E53)
K03)K04)K21) V00n)
75 bis 125 Touran Cross 205/55R16 M+S A02) bis A10)
e1*2001/116*0211*26 1200/1170(1250) 5/112/57,1
Typ: 1T
ABE / EG-Genehmigung: e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 205/55R16 A01) bis A10) E53)
K03)
225/50R16
K04)K21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A01) bis A10) E53)
K03)K04)K21) V00n)
75 bis 125 Touran Cross 205/55R16 M+S A02) bis A10)
e1*2007/46*0357*06 1200/1120(0) 5/112/57,1
Typ: 1t
ABE / EG-Genehmigung: DE*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 205/55R16 A01) bis A10) E53)
K03)
225/50R16
K04)K21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A01) bis A10) E53)
K03)K04)K21) V00n)
77 bis 125 Touran Cross 205/55R16 M+S A02) bis A10)
DE*2007/46*0506*00 1180/1170(1250) 5/112/57,1
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 7 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Typ: 1K
ABE / EG-Genehmigung: e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 Golf 5 205/55R16 A01) bis A10)
A93)E05a) K03)K04)K63)
205/55R16 M+S
A93)
59 bis 173 Golf 6 205/55R16 A01) bis A10)
A93)E05a) E06)K03)K04)K63)
205/55R16 M+S
A93)
90 bis 103 Golf 6 Cabrio 195/55R16 A01) bis A10)E06)E74)
M00) K01)K04)K64)
e1*2001/116*0242*42 1120/980(1020) 5/112/57,1
Typ: 1K
ABE / EG-Genehmigung: e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 118 Golf 6 205/55R16 A01) bis A10)
A93)E05a) K03)K04)K63)
205/55R16 M+S
A93)
e1*2007/46*0490*02 1120/980(0) 5/112/57,1
Typ: 1KP
ABE / EG-Genehmigung: e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 Golf Plus, 205/55R16 A01) bis A10)
Golf Plus Cross A93) K03)K04)
e1*2001/116*0304*25 1150/990(1035) 5/112/57,1
Typ: 1KP
ABE / EG-Genehmigung: e1*2007/46*0491*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 90 Golf Plus, 205/55R16 A01) bis A10)
Golf Plus Cross A93) K03)K04)
e1*2007/46*0491*03 1090/1060(0) 5/112/57,1
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 8 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 Jetta, 205/55R16 A01) bis A10)
Golf 5 Kombi, A93)E05a) K03)K04)
Golf 6 Kombi
205/55R16 M+S
A93)
e1*2001/116*0328*22 1100/1080 (1110) 5/112/57,1
Typ: 1KM
ABE / EG-Genehmigung: e1*2007/46*0492*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 90 Golf 6 Kombi 205/55R16 A01) bis A10)
A93)E05a) K03)K04)
205/55R16 M+S
A93)
e1*2007/46*0492*02 1030/1070 (0) 5/112/57,1
Typ: 3C
ABE / EG-Genehmigung: e1*2001/116*0307*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 Passat, 205/55R16 A01) bis A10) E06)
Passat Variant A93) K03)K63)
215/55R16
225/50R16
K21)
e1*2001/116*0307*29 1170/1250(1250) 5/112/57,1
Typ: 3C
ABE / EG-Genehmigung: e1*2007/46*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 Passat Variant 205/55R16 A01) bis A10) E06)
A93) K03)K63)
215/55R16
225/50R16
K21)
e1*2007/46*0502*05 Kom.1170/1190 (0) 5/112/57,1
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 9 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Typ: 3c
ABE / EG-Genehmigung: e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 Passat, 205/55R16 A01) bis A10) E06)
Passat Variant A93) K03)K63)
215/55R16
225/50R16
K21)
e1*2007/46*0547*00 Lim. 1180/1110 (1165) 5/112/57,1
Kom.1150/1170 (1235)
Typ: 1F
ABE / EG-Genehmigung: e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 184 Eos 205/55R16 M+S A02) bis A10)
A93) E06)
205/55R16
A93)E05a)
215/55R16
A01)A93)K03)
225/50R16
A01)A93)K03)K71)
e1*2001/116*0349*16 1120/1000(1060) 5/112/57,1
Typ: 5N
ABE / EG-Genehmigung: e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 Tiguan 215/65R16 A02) bis A10)
225/60R16
225/65R16
235/60R16
A01)K03)K04)
e1*2001/116*0450*11 1190/1130 (1205) 5/112/57,1
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 10 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Typ: 5N
ABE / EG-Genehmigung: e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 147 Tiguan 215/65R16 A02) bis A10)
225/60R16
225/65R16
235/60R16
A01)K03)K04)
e1*2007/46*0487*01 1190/1170 (0) 5/112/57,1
Typ: 13
ABE / EG-Genehmigung: e1*2001/116*0471*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 125 Scirocco 205/55R16 A02) bis A10)
A93)
215/50R16
A93)
215/55R16
225/45R16
225/50R16
235/50R16
A01)K03)K04)K15)
147 bis 155 Scirocco 205/55R16 M+S A02) bis A10)
A93)
215/50R16 M+S
A93)
215/55R16 M+S
e1*2001/116*0471*10 1080/770 (0) 5/112/57,1
Typ: 7N
ABE / EG-Genehmigung: e1*2007/46*0434*..
Motorleistung Handelsbezeichnung zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 Sharan 205/60R16 A02) bis A10)
A93)
215/60R16
e1*2007/46*0434*03 1300/1290(0) 5/112/57,1
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 11 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Typ: 7N
ABE / EG-Genehmigung: e1*2007/46*0401*..
Motorleistung Handelsbezeichnung zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 Sharan 205/60R16 A02) bis A10)
A93)
215/60R16
e1*2007/46*0401*03 1300/1340(1460) 5/112/57,1
Typ: 16
ABE / EG-Genehmigung: e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 147 Beetle 215/60R16 A01) bis A10)E06)
K04) K01)
225/55R16
K04)
235/50R16
K04)
235/55R16
K04)K95)
245/50R16
K02)K95)
77 bis 147 Jetta 205/55R16 A01) bis A10)E06)
K04)K13)K22) K01)K21)K28)K63)
215/50R16
K02)
215/55R16
K02)K13)K22)
225/50R16
K02)K13)K22)
245/45R16
K02)K13)K22)
e1*2007/46*0539*06 1060/960 (980) 5/112/57,1
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 12 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
Typ: 16H
ABE / EG-Genehmigung: e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Jetta 205/55R16 A01) bis A10)E06)
K04)K13)K22) K01)K21)K28)K63)
215/50R16
K02)
215/55R16
K02)K13)K22)
225/50R16
K02)K13)K22)
245/45R16
K02)K13)K22)
e1*2007/46*0584*00 920/930 (955) 5/112/57,1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 13 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als Sommerbe-
reifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulas-
sungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zu-
lassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeu-
ges zugelassen sind.
E24) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1510 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) sind ggfs. auf den
oben genannten max. zulässigen Wert zu reduzieren. Ist die Reduzierung erforderlich, so
ist dies auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung
einzutragen . Auflage A01 ist zusätzlich anzuwenden.
E53) Nicht für Touran CROSS (Serie VA 215/50R17, HA 235/45R17).
E74) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig nur mit Reifengröße ab
Nennbreite 205/.. ausgerüstet sind oder nur solche in den Fahrzeugpapieren (Fahrzeug-
schein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 14 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss unter Beachtung des maximalmög-
lichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens) in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K01a) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 zu
sorgen.
K02a) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 2 zu
sorgen.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfänger-
oberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 15 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
K22) An Achse 1 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K48) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind die Radhausaus-
schnittkanten im Bereich von der Radmitte bis zum Stoßfänger umzulegen.
K49) Die Befestigungslasche des Stoßfängers (Kunststoff und Metall) ist komplett - auf einer
Länge von 60 mm nach hinten – abzutrennen. Der Stoßfänger ist anschließend mit einer
3 mm Blechschraube neu zu befestigten. Die verbleibende Ausbuchtung im Kunststoffrad-
innenhaus muss warm nach innen eingeformt werden.
K50) An Achse 1 sind die Radhausausschnittkanten im Bereich von Radmitte bis ca.
200 mm hinter der Radmitte um ca. 5 mm aufzuweiten.
K52) An Achse 2 sind die ins Radhaus ragenden Blechkanten komplett wegzuschneiden. Das
Radhaus ist anschließend neu mit der Seitenwand zu verschweißen.
K63) An Achse 2 ist der Filzinnenkotflügel, im Bereich von Stoßfängeroberkante bis zur
Radmitte, eng an das Blechradhaus anzulegen.
K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu ge-
währleisten sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste auf einer Höhe von ca. 50 mm zu kürzen (gemessen von der Radhausaus-
schnittkante) und klebend zu befestigen
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis zur seitli-
chen Stoßleiste um 10 mm aufzuweiten,
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf ei-
ner Länge von ca. 100 mm nach unten auf eine Restbreite von ca. 6 mm zu kürzen (ent-
sprechend der aufgeweiteten Radhauskante), der dahinter befindliche Kunststoffhalter
für den Stoßfänger ist auf gleicher Länge bis zu den Befestigungsschrauben zu kürzen,
- die an der Stoßfängeroberkante befindliche Blechlasche ist bis zur Befestigungsschrau-
be zu kürzen.
K71) An Achse 2 ist die im Bereich der Stoßfängeroberkante befindliche Blechnase abzutren-
nen oder nach innen umzuformen.
K95) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu ge-
währleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschraube und die Kunstoffhalterung im Bereich Radmitte ist zu entfer-
nen
- die Radhauskante und die Blechlasche sind im Bereich 45° vor Radmitte bis Stoßfänge-
roberkante umzulegen,
- der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45728
Nr. : RA-000531-B0-104
Anlage-Nr. : 39d
Seite : 16 / 16 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R675
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen Fel-
gengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier be-
schriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nach-
zuweisen.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vor-
der- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wur-
de. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugher-
stellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne Ein-
schränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 39d mit den Blättern 1 bis 16 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R675 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 23.11.2011
RA-000531-B0-104-39d~VW-5-112-57-ET35_42R675.docx
