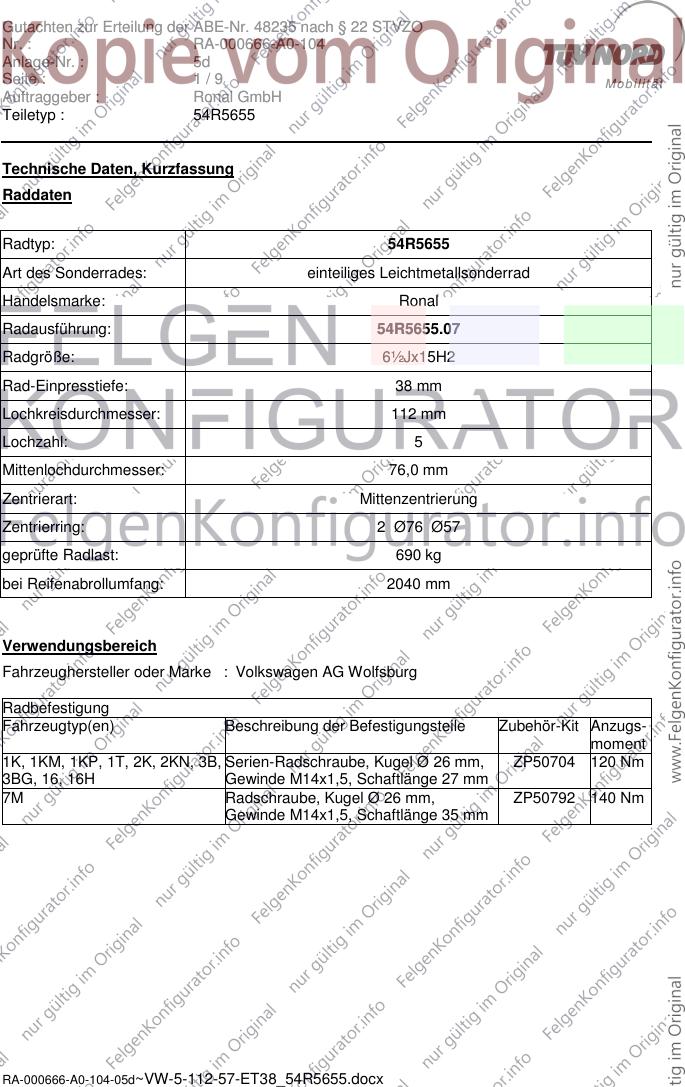

Gutachten zur Erteilung der ABE-Nr. 48235 nach § 22 STVZO
Nr. : RA-000666-A0-104
Anlage-Nr. : 5d
Seite : 1/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R5655
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 54R5655.07
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2040 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1K, 1KM, 1KP, 1T, 2K, 2KN, 3B, Serien-Radschraube, Kugel Ø 26 mm, ZP50704 120 Nm
3BG, 16, 16H Gewinde M14x1,5, Schaftlänge 27 mm
7M Radschraube, Kugel Ø 26 mm, ZP50792 140 Nm
Gewinde M14x1,5, Schaftlänge 35 mm
RA-000666-A0-104-05d~VW-5-112-57-ET38_54R5655.docx
Gutachten zur Erteilung der ABE-Nr. 48235 nach § 22 STVZO
Nr. : RA-000666-A0-104
Anlage-Nr. : 5d
Seite : 2/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655

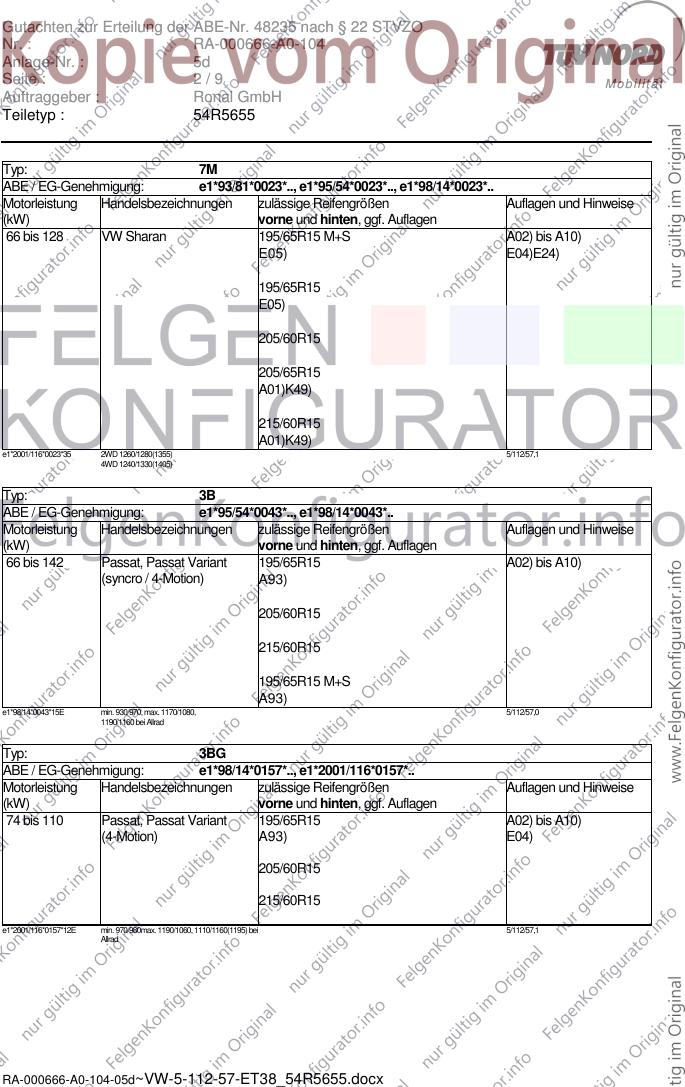

Typ: 7M
ABE / EG-Genehmigung: e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 128 VW Sharan 195/65R15 M+S A02) bis A10)
E05) E04)E24)
195/65R15
E05)
205/60R15
205/65R15
A01)K49)
215/60R15
A01)K49)
e1*2001/116*0023*35 2WD 1260/1280(1355) 5/112/57,1
4WD 1240/1330(1405)
Typ: 3B
ABE / EG-Genehmigung: e1*95/54*0043*.., e1*98/14*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 142 Passat, Passat Variant 195/65R15 A02) bis A10)
(syncro / 4-Motion) A93)
205/60R15
215/60R15
195/65R15 M+S
A93)
e1*98/14*0043*15E min. 930/970, max. 1170/1080, 5/112/57,0
1190/1160 bei Allrad
Typ: 3BG
ABE / EG-Genehmigung: e1*98/14*0157*.., e1*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 110 Passat, Passat Variant 195/65R15 A02) bis A10)
(4-Motion) A93) E04)
205/60R15
215/60R15
e1*2001/116*0157*12E min. 970/980max. 1190/1060, 1110/1160(1195) bei 5/112/57,1
Allrad
RA-000666-A0-104-05d~VW-5-112-57-ET38_54R5655.docx
Gutachten zur Erteilung der ABE-Nr. 48235 nach § 22 STVZO
Nr. : RA-000666-A0-104
Anlage-Nr. : 5d
Seite : 3/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ: 1T
ABE / EG-Genehmigung: e1*2001/116*0211*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Touran 195/65R15 A01) bis A10)
A93) E04)K03)K04)
205/60R15
75 bis 110 Touran Cross 195/65R15 M+S A02) bis A10)
A93) E04)
205/60R15 M+S
e1*2001/116*0211*26 1190/1170(1250) 5/112/57,1
Typ: 1T
ABE / EG-Genehmigung: e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 195/65R15 A01) bis A10)
A93) E04)K03)K04)
205/60R15
75 bis 125 Touran Cross 195/65R15 M+S A02) bis A10)
A93) E04)
205/60R15 M+S
e1*2007/46*0357*06 1190/1110(0) 5/112/57,1
Typ: 1t
ABE / EG-Genehmigung: DE*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 103 Touran 195/65R15 A01) bis A10)
A93) E04)K03)K04)
205/60R15
77 bis 103 Touran Cross 195/65R15 M+S A02) bis A10)
A93) E04)
205/60R15 M+S
e1*2007/46*0357*06 1190/1110(0) 5/112/57,1
RA-000666-A0-104-05d~VW-5-112-57-ET38_54R5655.docx
Gutachten zur Erteilung der ABE-Nr. 48235 nach § 22 STVZO
Nr. : RA-000666-A0-104
Anlage-Nr. : 5d
Seite : 4/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655

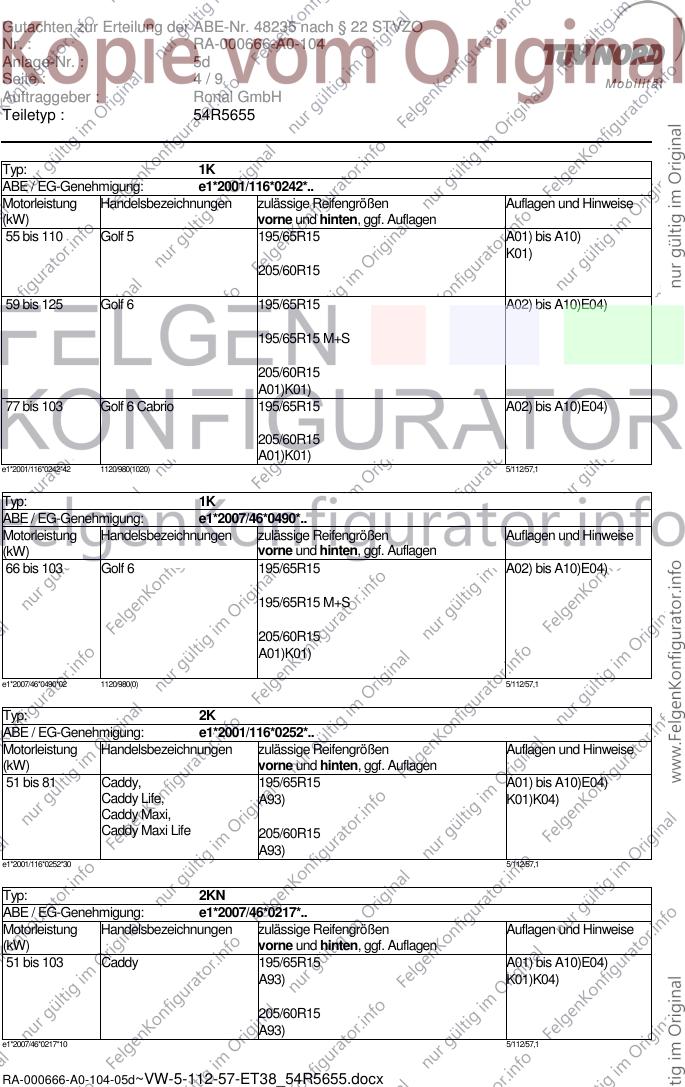

Typ: 1K
ABE / EG-Genehmigung: e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 Golf 5 195/65R15 A01) bis A10)
K01)
205/60R15
59 bis 125 Golf 6 195/65R15 A02) bis A10)E04)
195/65R15 M+S
205/60R15
A01)K01)
77 bis 103 Golf 6 Cabrio 195/65R15 A02) bis A10)E04)
205/60R15
A01)K01)
e1*2001/116*0242*42 1120/980(1020) 5/112/57,1
Typ: 1K
ABE / EG-Genehmigung: e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 103 Golf 6 195/65R15 A02) bis A10)E04)
195/65R15 M+S
205/60R15
A01)K01)
e1*2007/46*0490*02 1120/980(0) 5/112/57,1
Typ: 2K
ABE / EG-Genehmigung: e1*2001/116*0252*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 81 Caddy, 195/65R15 A01) bis A10)E04)
Caddy Life, A93) K01)K04)
Caddy Maxi,
Caddy Maxi Life 205/60R15
A93)
e1*2001/116*0252*30 5/112/57,1
Typ: 2KN
ABE / EG-Genehmigung: e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 103 Caddy 195/65R15 A01) bis A10)E04)
A93) K01)K04)
205/60R15
A93)
e1*2007/46*0217*10 5/112/57,1
RA-000666-A0-104-05d~VW-5-112-57-ET38_54R5655.docx
Gutachten zur Erteilung der ABE-Nr. 48235 nach § 22 STVZO
Nr. : RA-000666-A0-104
Anlage-Nr. : 5d
Seite : 5/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655

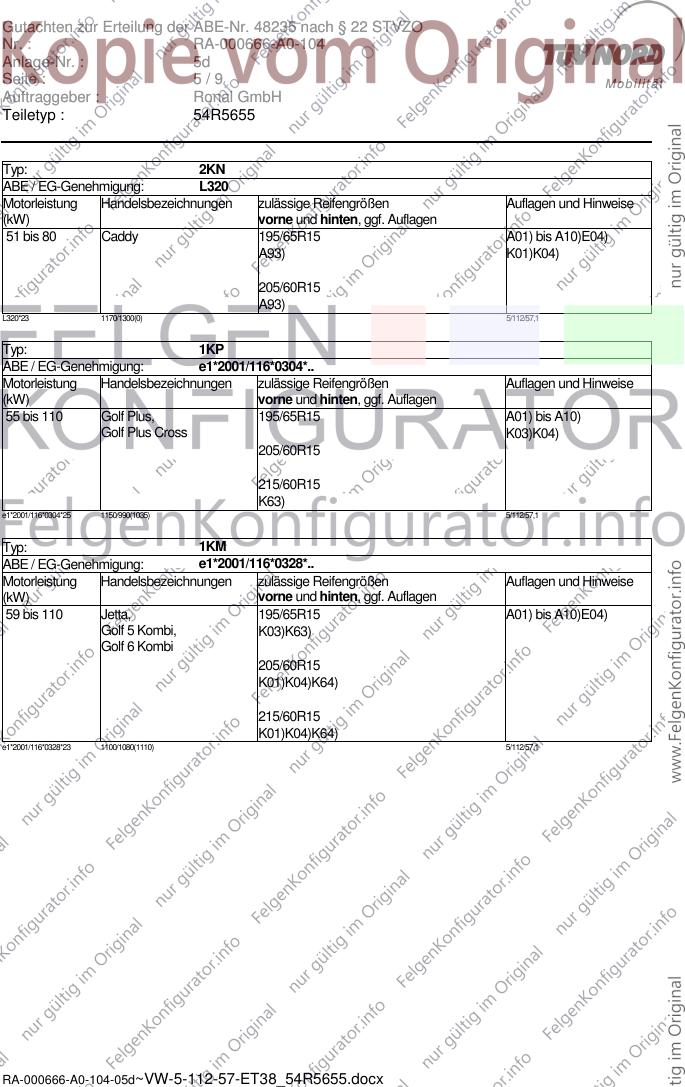

Typ: 2KN
ABE / EG-Genehmigung: L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 80 Caddy 195/65R15 A01) bis A10)E04)
A93) K01)K04)
205/60R15
A93)
L320*23 1170/1300(0) 5/112/57,1
Typ: 1KP
ABE / EG-Genehmigung: e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 Golf Plus, 195/65R15 A01) bis A10)
Golf Plus Cross K03)K04)
205/60R15
215/60R15
K63)
e1*2001/116*0304*25 1150/990(1035) 5/112/57,1
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 110 Jetta, 195/65R15 A01) bis A10)E04)
Golf 5 Kombi, K03)K63)
Golf 6 Kombi
205/60R15
K01)K04)K64)
215/60R15
K01)K04)K64)
e1*2001/116*0328*23 1100/1080(1110) 5/112/57,1
RA-000666-A0-104-05d~VW-5-112-57-ET38_54R5655.docx
Gutachten zur Erteilung der ABE-Nr. 48235 nach § 22 STVZO
Nr. : RA-000666-A0-104
Anlage-Nr. : 5d
Seite : 6/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655

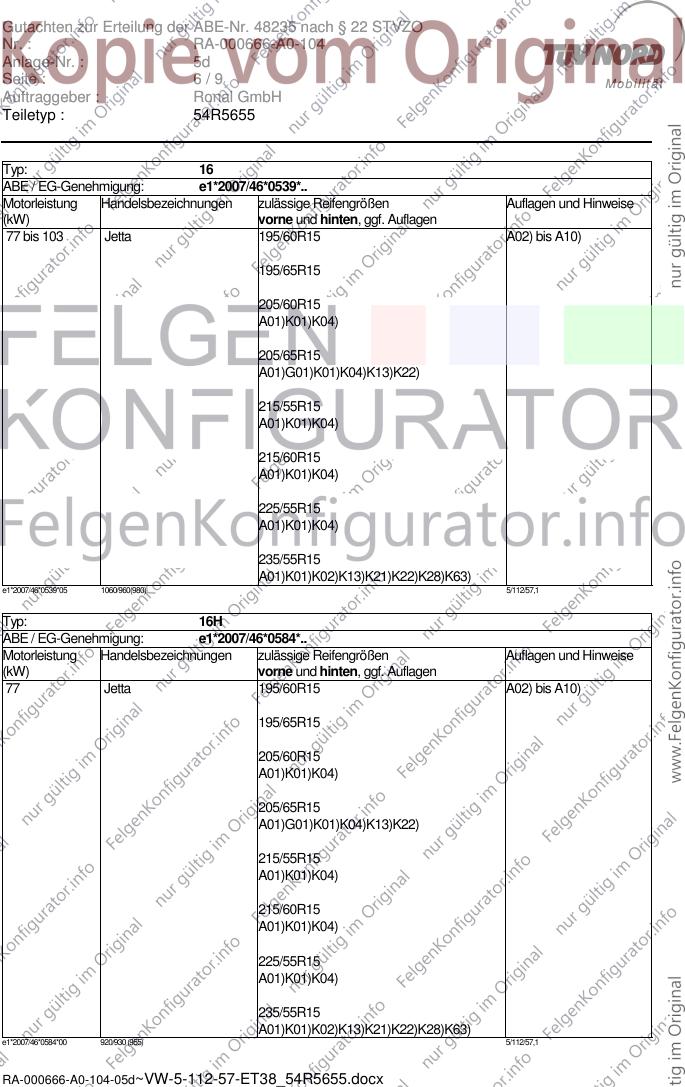

Typ: 16
ABE / EG-Genehmigung: e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 103 Jetta 195/60R15 A02) bis A10)
195/65R15
205/60R15
A01)K01)K04)
205/65R15
A01)G01)K01)K04)K13)K22)
215/55R15
A01)K01)K04)
215/60R15
A01)K01)K04)
225/55R15
A01)K01)K04)
235/55R15
A01)K01)K02)K13)K21)K22)K28)K63)
e1*2007/46*0539*05 1060/960(980) 5/112/57,1
Typ: 16H
ABE / EG-Genehmigung: e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Jetta 195/60R15 A02) bis A10)
195/65R15
205/60R15
A01)K01)K04)
205/65R15
A01)G01)K01)K04)K13)K22)
215/55R15
A01)K01)K04)
215/60R15
A01)K01)K04)
225/55R15
A01)K01)K04)
235/55R15
A01)K01)K02)K13)K21)K22)K28)K63)
e1*2007/46*0584*00 920/930 (955) 5/112/57,1
RA-000666-A0-104-05d~VW-5-112-57-ET38_54R5655.docx
Gutachten zur Erteilung der ABE-Nr. 48235 nach § 22 STVZO
Nr. : RA-000666-A0-104
Anlage-Nr. : 5d
Seite : 7/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655

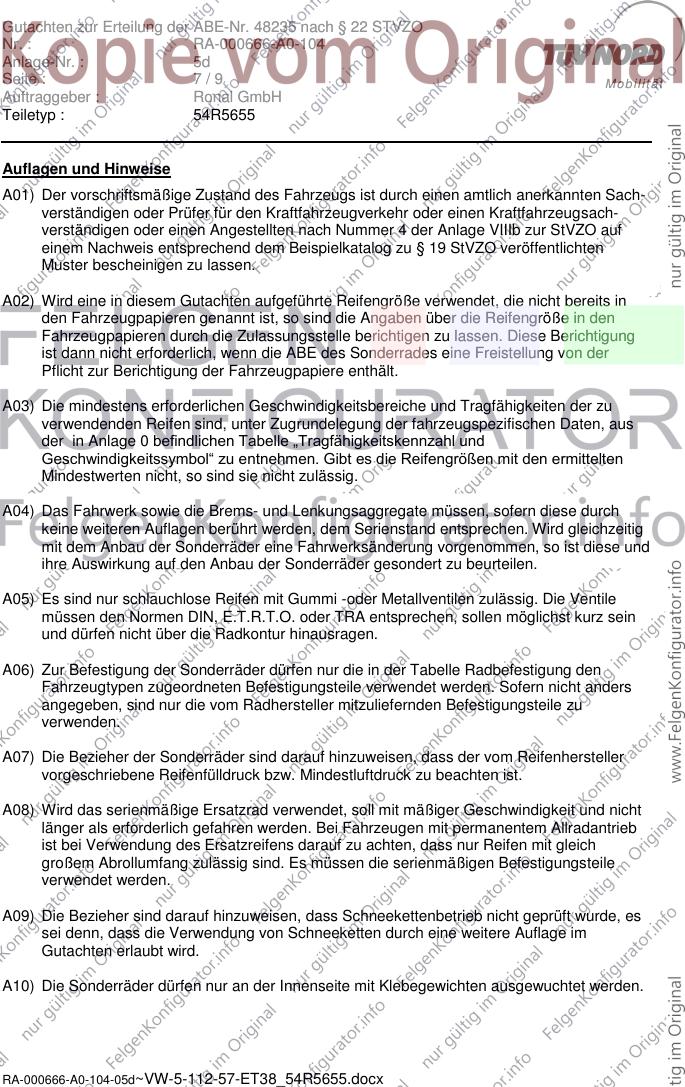

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000666-A0-104-05d~VW-5-112-57-ET38_54R5655.docx
Gutachten zur Erteilung der ABE-Nr. 48235 nach § 22 STVZO
Nr. : RA-000666-A0-104
Anlage-Nr. : 5d
Seite : 8/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655

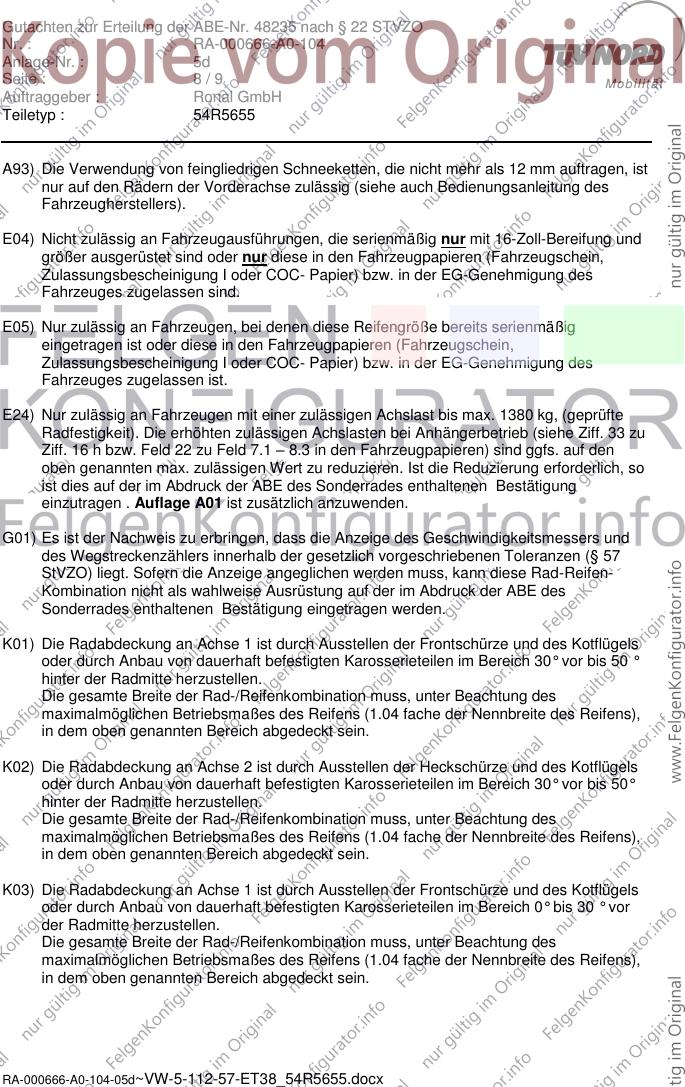

A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E04) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 16-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E24) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) sind ggfs. auf den
oben genannten max. zulässigen Wert zu reduzieren. Ist die Reduzierung erforderlich, so
ist dies auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung
einzutragen . Auflage A01 ist zusätzlich anzuwenden.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30 ° vor
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000666-A0-104-05d~VW-5-112-57-ET38_54R5655.docx
Gutachten zur Erteilung der ABE-Nr. 48235 nach § 22 STVZO
Nr. : RA-000666-A0-104
Anlage-Nr. : 5d
Seite : 9/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfänger-
oberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K49) Die Befestigungslasche des Stoßfängers (Kunststoff und Metall) ist komplett - auf einer
Länge von 60 mm nach hinten – abzutrennen. Der Stoßfänger ist anschließend mit einer
3 mm Blechschraube neu zu befestigten. Die verbleibende Ausbuchtung im
Kunststoffradinnenhaus muss warm nach innen eingeformt werden.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur seit-
lichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu ge-
währleisten, sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste auf einer Höhe von ca. 50 mm zu kürzen (gemessen von der Radhausaus-
schnittkante) und klebend zu befestigen,
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste aufzuweiten,
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 100 mm nach unten auf eine Restbreite von ca. 6 mm zu kürzen
(entsprechend der aufgeweiteten Radhauskante), der dahinter befindliche
Kunststoffhalter für den Stoßfänger ist auf gleicher Länge bis zu den
Befestigungsschrauben zu kürzen,
- die an der Stoßfängeroberkante befindliche Blechlasche ist bis zur
Befestigungsschraube zu kürzen.
Die Anlage Nr. 5d mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R5655 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 31.01.2012
RA-000666-A0-104-05d~VW-5-112-57-ET38_54R5655.docx
