Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d
Seite : 1 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

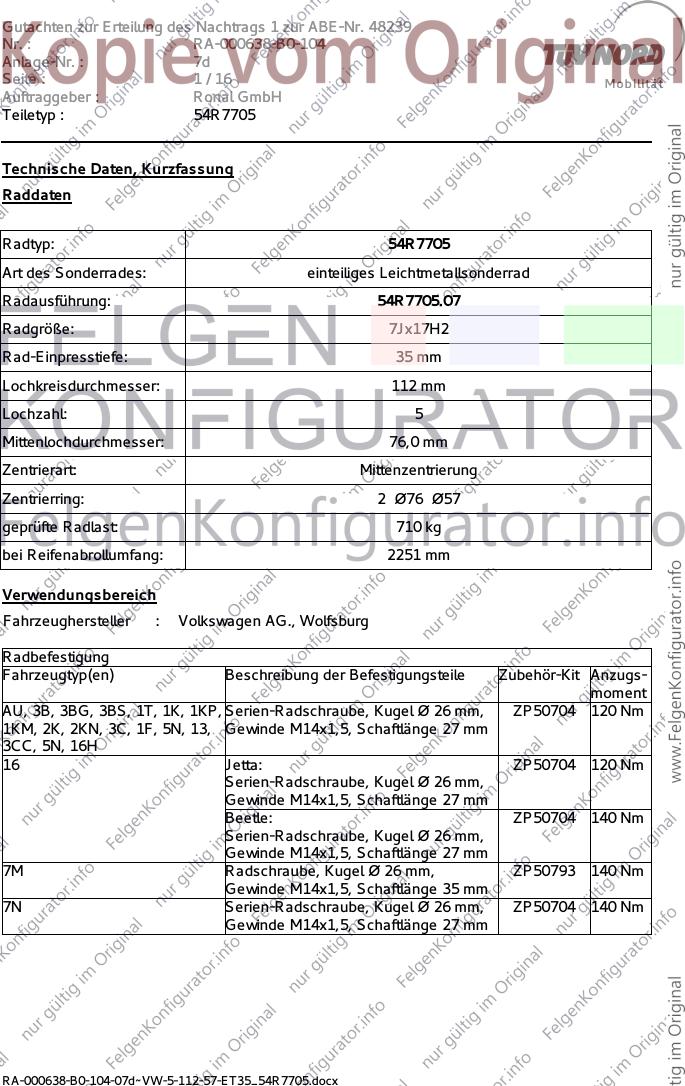

Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R7705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 54R7705.07
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2251 mm
Verwendungsbereich
Fahrzeughersteller : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile
Zubehör-Kit Anzugs-
moment
AU, 3B, 3BG, 3BS, 1T, 1K, 1KP, Serien-Radschraube, Kugel Ø 26 mm, ZP50704 120 Nm
1KM, 2K, 2KN, 3C, 1F, 5N, 13, Gewinde M14x1,5, Schaftlänge 27 mm
3CC, 5N, 16H
16 Jetta: ZP50704 120 Nm
Serien-Radschraube, Kugel Ø 26 mm,
Gewinde M14x1,5, Schaftlänge 27 mm
Beetle: ZP50704 140 Nm
Serien-Radschraube, Kugel Ø 26 mm,
Gewinde M14x1,5, Schaftlänge 27 mm
7M Radschraube, Kugel Ø 26 mm, ZP50793 140 Nm
Gewinde M14x1,5, Schaftlänge 35 mm
7N Serien-Radschraube, Kugel Ø 26 mm, ZP50704 140 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d

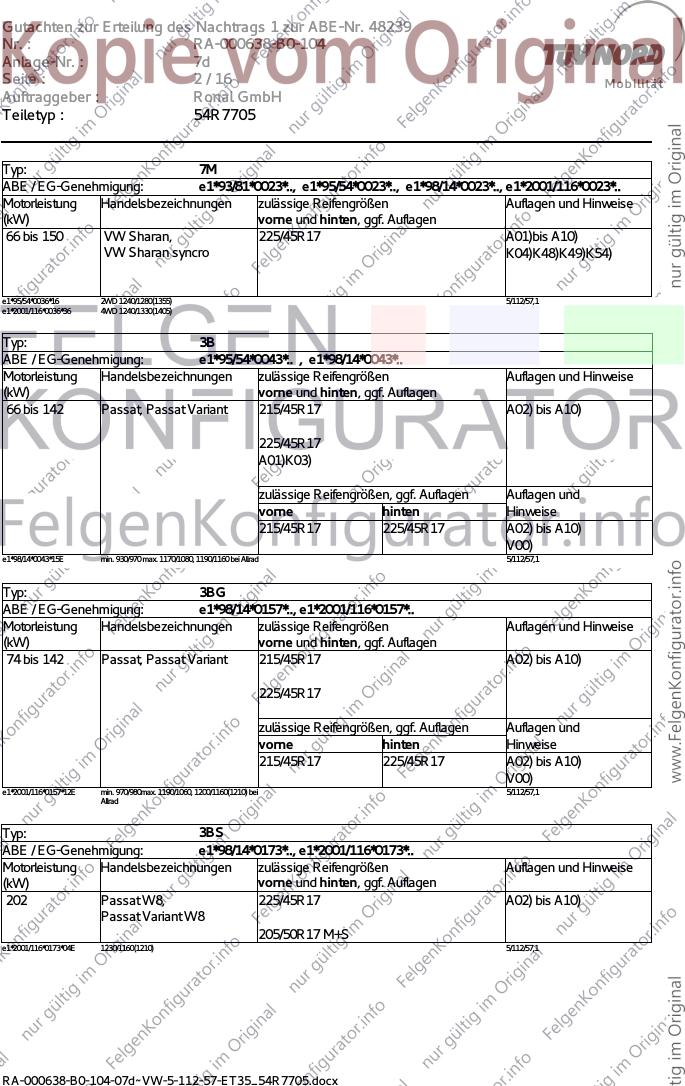

Seite : 2 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 7M
ABE / EG-Genehmigung: e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*.., e1*2001/116*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 VW Sharan, 225/45R17 A01)bis A10)
VW Sharan syncro K04)K48)K49)K54)
e1*95/54*0036*16 2WD 1240/1280(1355) 5/112/57,1
e1*2001/116*0036*36 4WD 1240/1330(1405)
Typ: 3B
ABE / EG-Genehmigung: e1*95/54*0043*.. , e1*98/14*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 142 Passat, Passat Variant 215/45R17 A02) bis A10)
225/45R17
A01)K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und
vorne hinten Hinweise
215/45R17 225/45R17 A02) bis A10)
V00)
e1*98/14*0043*15E min. 930/970 max. 1170/1080, 1190/1160 bei Allrad 5/112/57,1
Typ: 3BG
ABE / EG-Genehmigung: e1*98/14*0157*.., e1*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 142 Passat, Passat Variant 215/45R17 A02) bis A10)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und
vorne hinten Hinweise
215/45R17 225/45R17 A02) bis A10)
V00)
e1*2001/116*0157*12E min. 970/980max. 1190/1060, 1200/1160(1210) bei 5/112/57,1
Allrad
Typ: 3BS
ABE / EG-Genehmigung: e1*98/14*0173*.., e1*2001/116*0173*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
202 Passat W8, 225/45R17 A02) bis A10)
Passat Variant W8
205/50R17 M+S
e1*2001/116*0173*04E 1230/1160(1210) 5/112/57,1
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d
Seite : 3 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 VW Touran 205/50R17 A02) bis A10)
(Auführungen mit kleinsten A01)K01)K04) E53)
Serienreifen in 15Zoll, außer
Cross) 215/45R17
A01)K03)K04)
225/45R17
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 125 VW Touran 205/50R17 A02) bis A10)
(Ausführungen mit kleinsten A01)K01)K04) E53)
Serienreifen in 16Zoll, außer
Cross) 215/45R17
A01)K03)K04)
225/45R17
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 125 VW Cross Touran 205/50R17 M+S A02) bis A10)
215/45R17 M+S
225/45R17 M+S
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d
Seite : 4 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

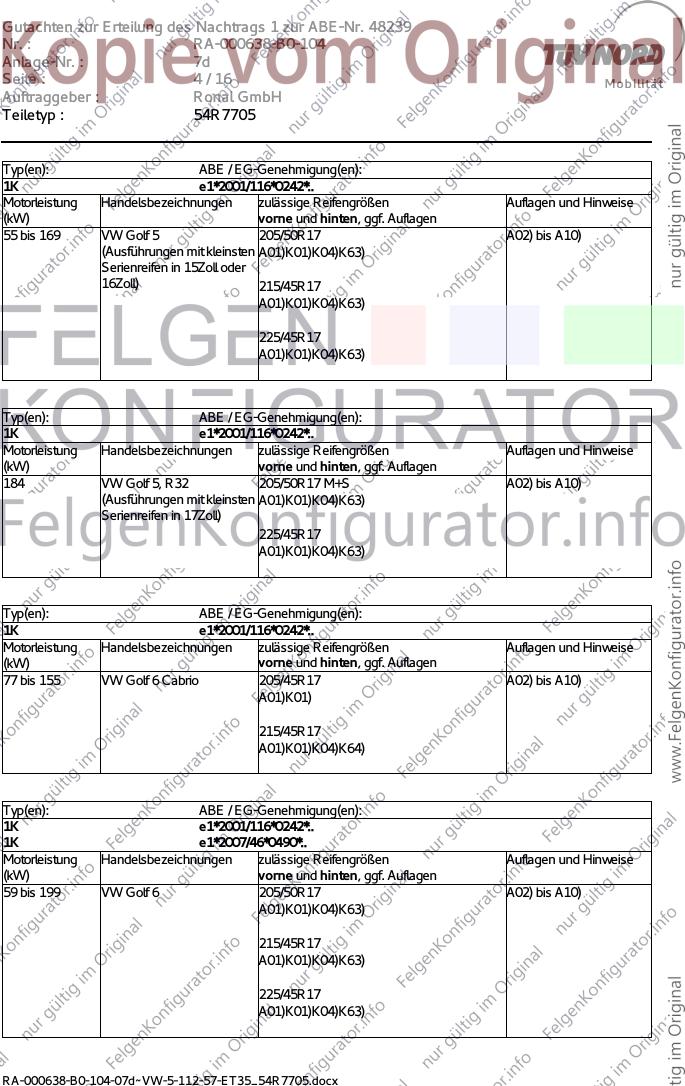

Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 VW Golf 5 205/50R17 A02) bis A10)
(Ausführungen mit kleinsten A01)K01)K04)K63)
Serienreifen in 15Zoll oder
16Zoll) 215/45R17
A01)K01)K04)K63)
225/45R17
A01)K01)K04)K63)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 VW Golf 5, R32 205/50R17 M+S A02) bis A10)
(Ausführungen mit kleinsten A01)K01)K04)K63)
Serienreifen in 17Zoll)
225/45R17
A01)K01)K04)K63)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 VW Golf 6 Cabrio 205/45R17 A02) bis A10)
A01)K01)
215/45R17
A01)K01)K04)K64)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
1K e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 199 VW Golf 6 205/50R17 A02) bis A10)
A01)K01)K04)K63)
215/45R17
A01)K01)K04)K63)
225/45R17
A01)K01)K04)K63)
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d

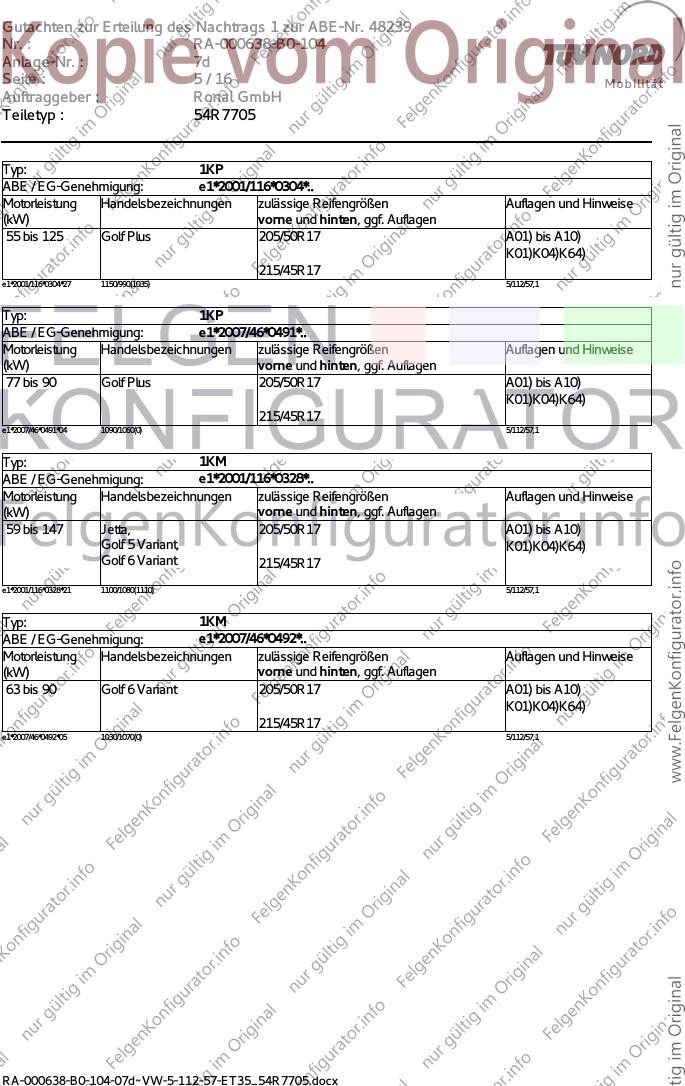

Seite : 5 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 1KP
ABE / EG-Genehmigung: e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 Golf Plus 205/50R17 A01) bis A10)
K01)K04)K64)
215/45R17
e1*2001/116*0304*27 1150/990(1035) 5/112/57,1
Typ: 1KP
ABE / EG-Genehmigung: e1*2007/46*0491*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 90 Golf Plus 205/50R17 A01) bis A10)
K01)K04)K64)
215/45R17
e1*2007/46*0491*04 1090/1060(0) 5/112/57,1
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 Jetta, 205/50R17 A01) bis A10)
Golf 5 Variant, K01)K04)K64)
Golf 6 Variant 215/45R17
e1*2001/116*0328*21 1100/1080(1110) 5/112/57,1
Typ: 1KM
ABE / EG-Genehmigung: e1*2007/46*0492*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 90 Golf 6 Variant 205/50R17 A01) bis A10)
K01)K04)K64)
215/45R17
e1*2007/46*0492*05 1030/1070(0) 5/112/57,1
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d
Seite : 6 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

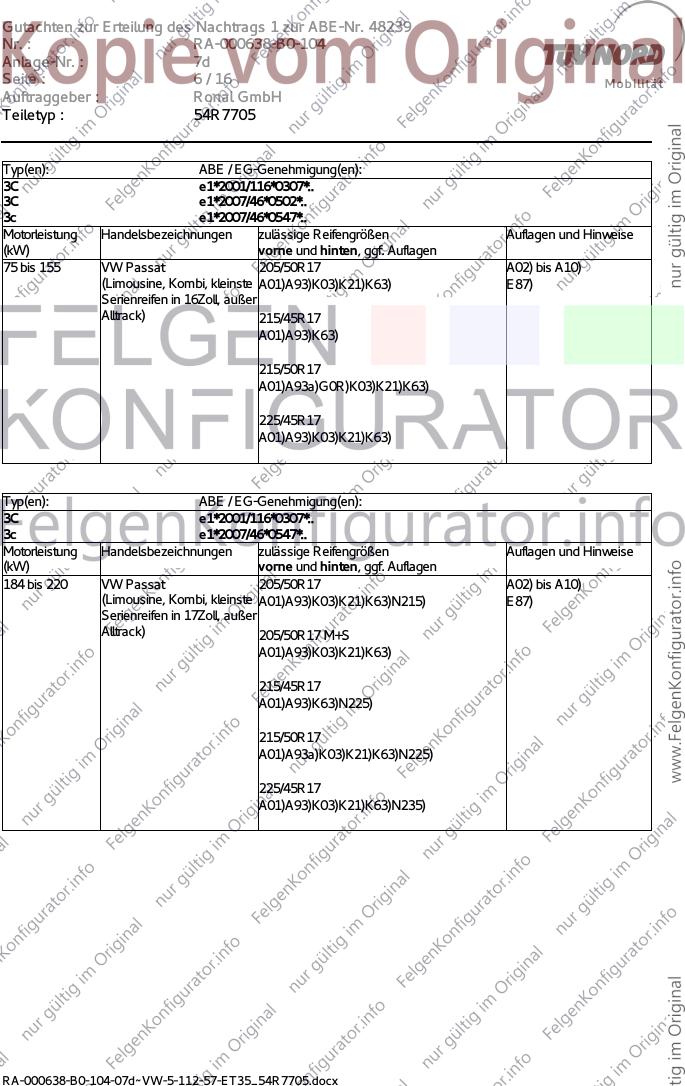

Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
3c e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 VW Passat 205/50R17 A02) bis A10)
(Limousine, Kombi, kleinste A01)A93)K03)K21)K63) E87)
Serienreifen in 16Zoll, außer
Alltrack) 215/45R17
A01)A93)K63)
215/50R17
A01)A93a)G0R)K03)K21)K63)
225/45R17
A01)A93)K03)K21)K63)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3c e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 220 VW Passat 205/50R17 A02) bis A10)
(Limousine, Kombi, kleinste A01)A93)K03)K21)K63)N215) E87)
Serienreifen in 17Zoll, außer
Alltrack) 205/50R17 M+S
A01)A93)K03)K21)K63)
215/45R17
A01)A93)K63)N225)
215/50R17
A01)A93a)K03)K21)K63)N225)
225/45R17
A01)A93)K03)K21)K63)N235)
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d

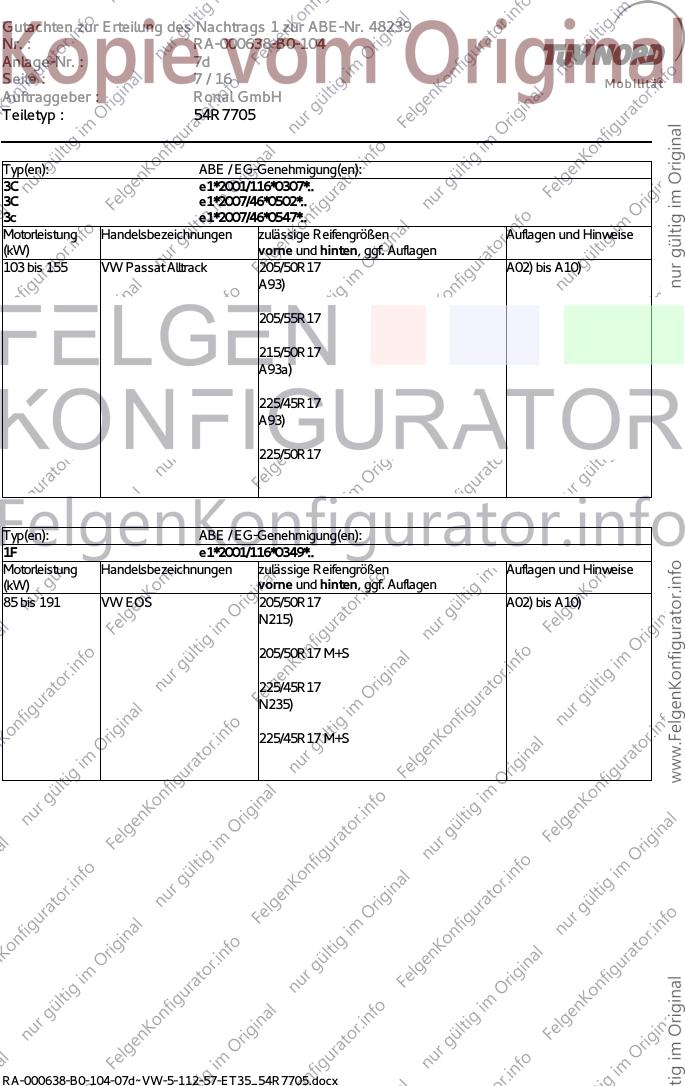

Seite : 7 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
3c e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 155 VW Passat Alltrack 205/50R17 A02) bis A10)
A93)
205/55R17
215/50R17
A93a)
225/45R17
A93)
225/50R17
Typ(en): ABE / EG-Genehmigung(en):
1F e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 191 VW EOS 205/50R17 A02) bis A10)
N215)
205/50R17 M+S
225/45R17
N235)
225/45R17 M+S
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d

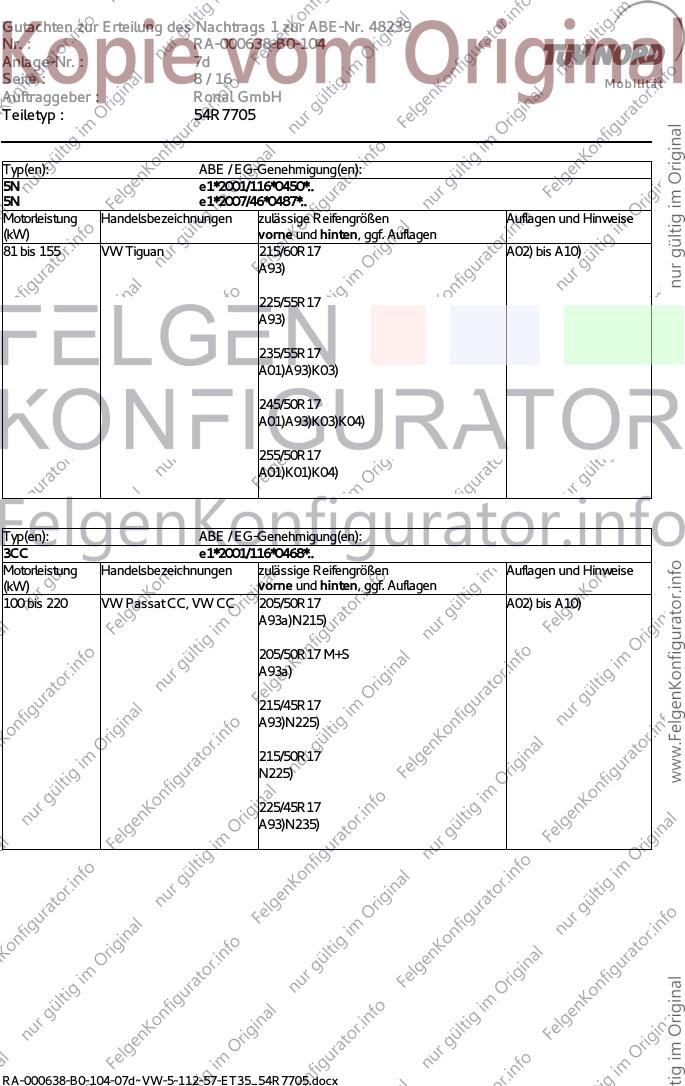

Seite : 8 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 215/60R17 A02) bis A10)
A93)
225/55R17
A93)
235/55R17
A01)A93)K03)
245/50R17
A01)A93)K03)K04)
255/50R17
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
3CC e1*2001/116*0468*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 220 VW Passat CC, VW CC 205/50R17 A02) bis A10)
A93a)N215)
205/50R17 M+S
A93a)
215/45R17
A93)N225)
215/50R17
N225)
225/45R17
A93)N235)
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d

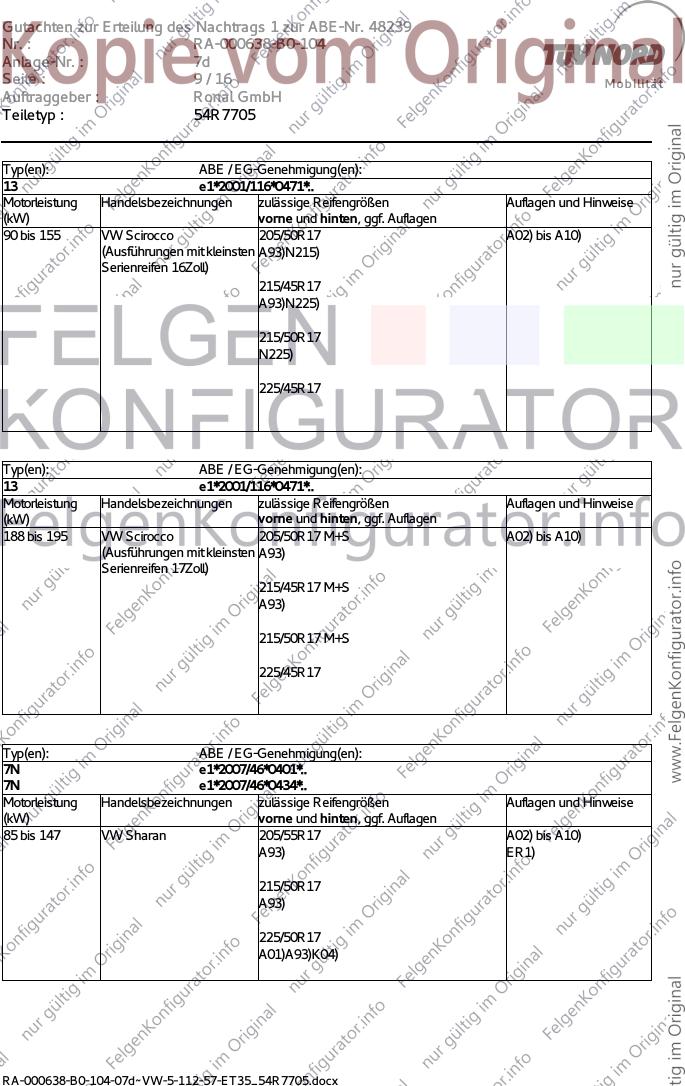

Seite : 9 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
13 e1*2001/116*0471*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 155 VW Scirocco 205/50R17 A02) bis A10)
(Ausführungen mit kleinsten A93)N215)
Serienreifen 16Zoll)
215/45R17
A93)N225)
215/50R17
N225)
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
13 e1*2001/116*0471*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
188 bis 195 VW Scirocco 205/50R17 M+S A02) bis A10)
(Ausführungen mit kleinsten A93)
Serienreifen 17Zoll)
215/45R17 M+S
A93)
215/50R17 M+S
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
7N e1*2007/46*0401*..
7N e1*2007/46*0434*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 VW Sharan 205/55R17 A02) bis A10)
A93) ER1)
215/50R17
A93)
225/50R17
A01)A93)K04)
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d
Seite : 10 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
16H e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 VW Jetta, Jetta Hybrid 205/50R17 A02) bis A10)
A01)K01)K04)K13)K21)K22)K28)K63)
215/45R17
A01)K01)K04)
225/45R17
A01)K01)K04)K13)K21)K22)K28)K63)
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 147 VW Beetle 215/50R17 A02) bis A10)
(Limousine) A01)A93)K01)K04)
215/55R17
A01)K01)K04)
225/50R17
A01)K01)K04)
235/50R17
A01)K01)K04)K95)
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen

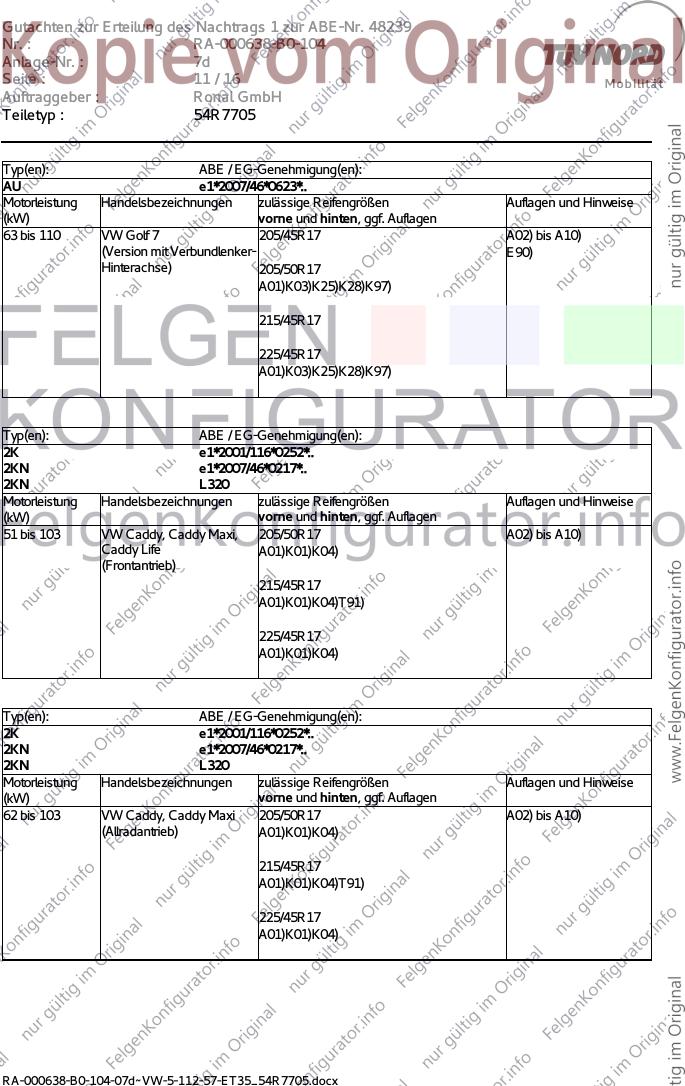

63 bis 110 VW Golf 7 205/45R17 A02) bis A10)
(Version mit Mehrlenker- E91)
Hinterachse) 205/50R17
A01)K03)K25)K97)
215/45R17
225/45R17
A01)K03)K25)K97)
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d
Seite : 11 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf 7 205/45R17 A02) bis A10)
(Version mit Verbundlenker- E90)
Hinterachse) 205/50R17
A01)K03)K25)K28)K97)
215/45R17
225/45R17
A01)K03)K25)K28)K97)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 103 VW Caddy, Caddy Maxi, 205/50R17 A02) bis A10)
Caddy Life A01)K01)K04)
(Frontantrieb)
215/45R17
A01)K01)K04)T91)
225/45R17
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 103 VW Caddy, Caddy Maxi 205/50R17 A02) bis A10)
(Allradantrieb) A01)K01)K04)
215/45R17
A01)K01)K04)T91)
225/45R17
A01)K01)K04)
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d
Seite : 12 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

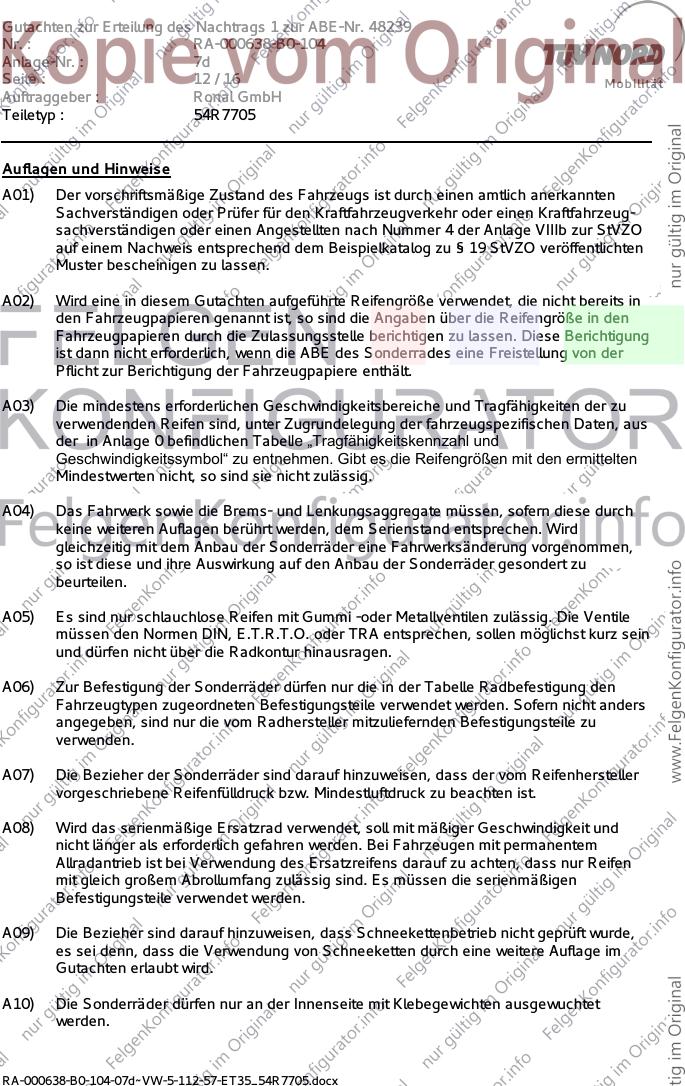

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet
werden.
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d
Seite : 13 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

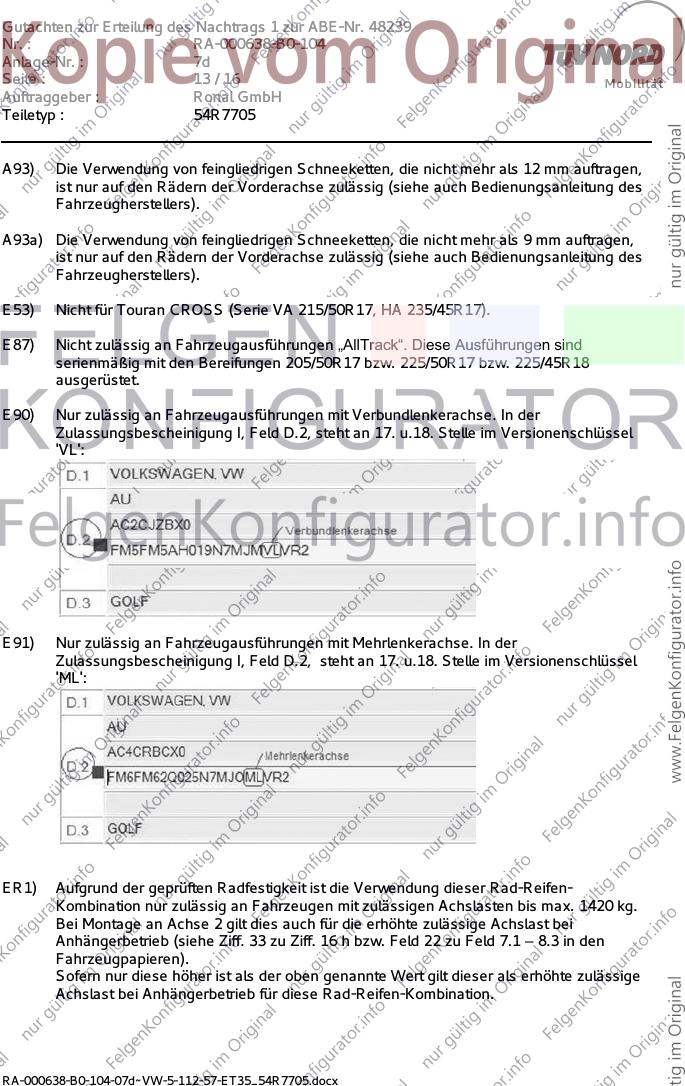

A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E53) Nicht für Touran CROSS (Serie VA 215/50R17, HA 235/45R17).
E87) Nicht zulässig an Fahrzeugausführungen „AllTrack“. Diese Ausführungen sind
serienmäßig mit den Bereifungen 205/50R17 bzw. 225/50R17 bzw. 225/45R18
ausgerüstet.
E90) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, steht an 17. u.18. Stelle im Versionenschlüssel
'VL':
E91) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, steht an 17. u.18. Stelle im Versionenschlüssel
'ML':
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1420 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d
Seite : 14 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

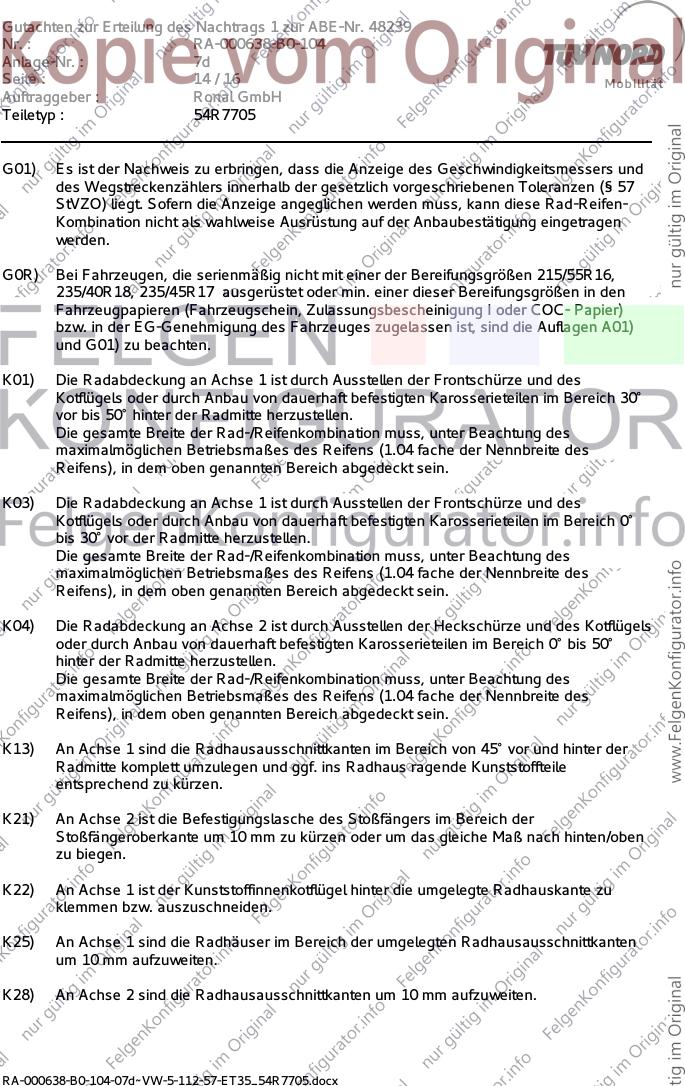

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16,
235/40R18, 235/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben
zu biegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d
Seite : 15 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

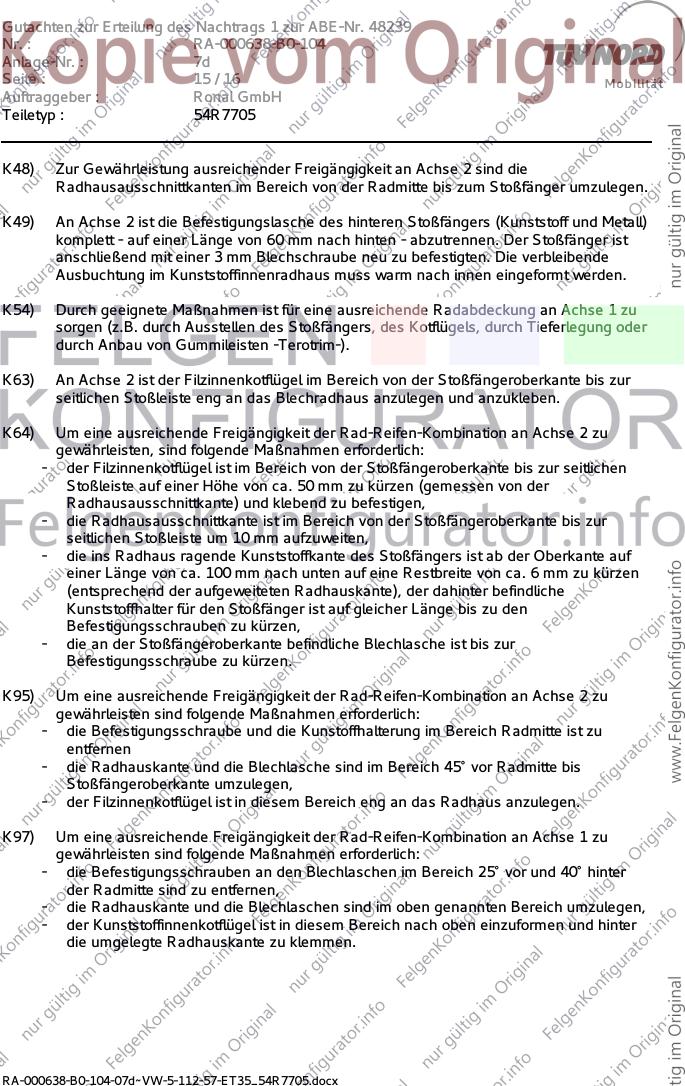

K48) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind die
Radhausausschnittkanten im Bereich von der Radmitte bis zum Stoßfänger umzulegen.
K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
K54) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 zu
sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch Tieferlegung oder
durch Anbau von Gummileisten -Terotrim-).
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste auf einer Höhe von ca. 50 mm zu kürzen (gemessen von der
Radhausausschnittkante) und klebend zu befestigen,
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste um 10 mm aufzuweiten,
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 100 mm nach unten auf eine Restbreite von ca. 6 mm zu kürzen
(entsprechend der aufgeweiteten Radhauskante), der dahinter befindliche
Kunststoffhalter für den Stoßfänger ist auf gleicher Länge bis zu den
Befestigungsschrauben zu kürzen,
- die an der Stoßfängeroberkante befindliche Blechlasche ist bis zur
Befestigungsschraube zu kürzen.
K95) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschraube und die Kunstoffhalterung im Bereich Radmitte ist zu
entfernen
- die Radhauskante und die Blechlasche sind im Bereich 45° vor Radmitte bis
Stoßfängeroberkante umzulegen,
- der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
K97) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich 25° vor und 40° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48239
Nr. : RA-000638-B0-104
Anlage-Nr. : 7d
Seite : 16 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 7d mit den Blättern 1 bis 16 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R7705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 07.02.2013
RA-000638-B0-104-07d~VW-5-112-57-ET35_54R7705.docx
