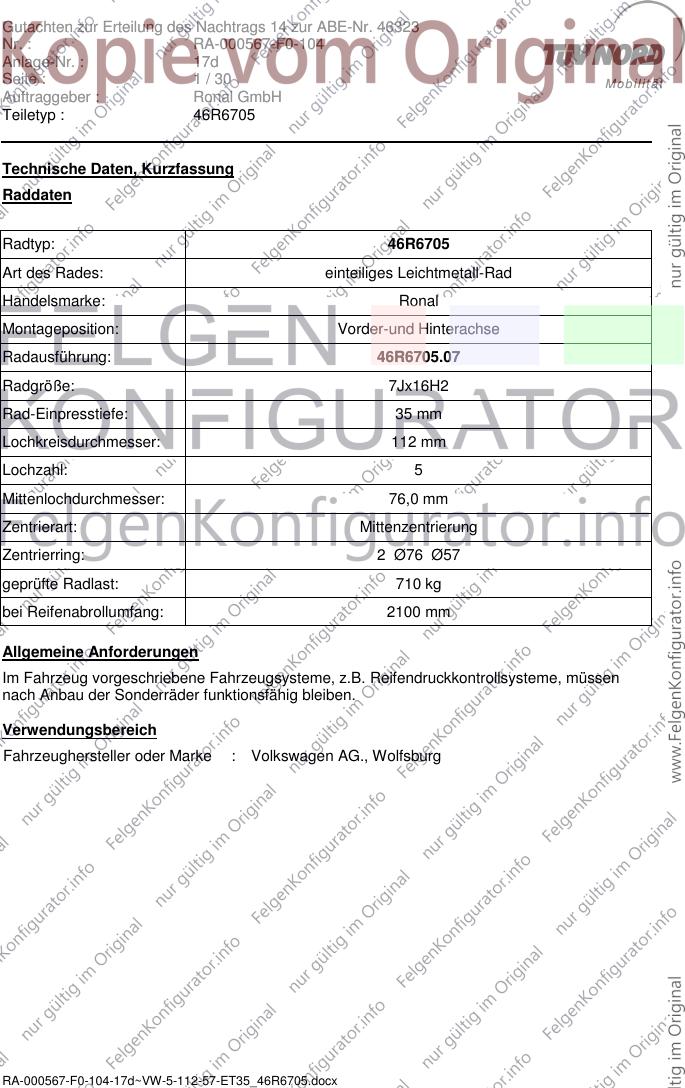

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 1 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 46R6705
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 46R6705.07
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

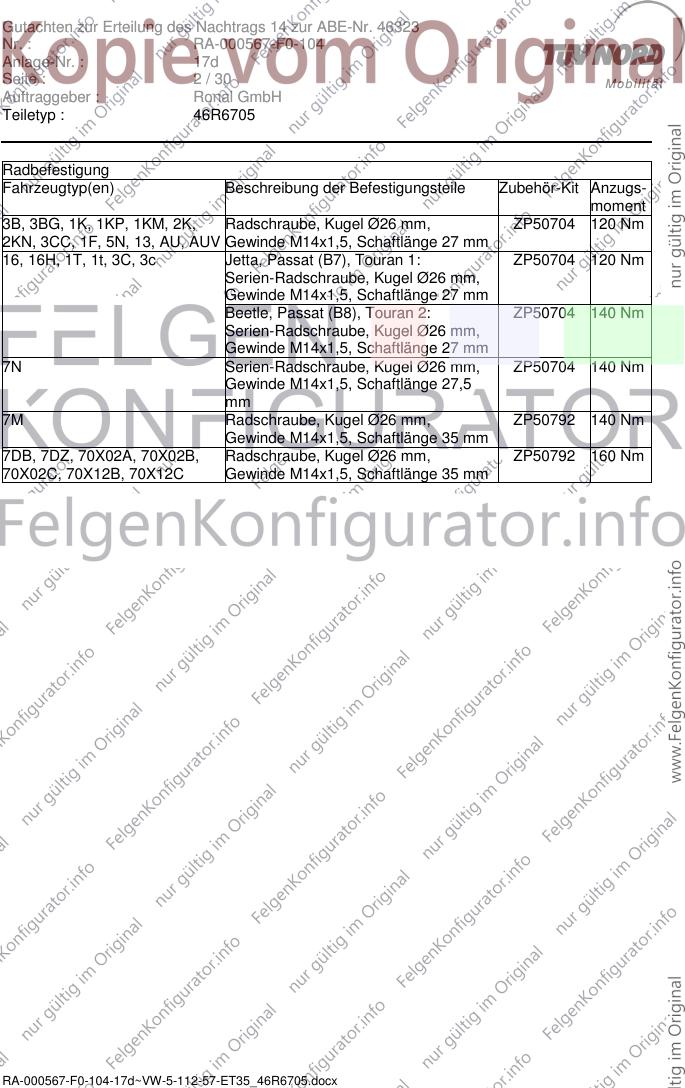

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 2 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
3B, 3BG, 1K, 1KP, 1KM, 2K, Radschraube, Kugel Ø26 mm, ZP50704 120 Nm
2KN, 3CC, 1F, 5N, 13, AU, AUV Gewinde M14x1,5, Schaftlänge 27 mm
16, 16H, 1T, 1t, 3C, 3c Jetta, Passat (B7), Touran 1: ZP50704 120 Nm
Serien-Radschraube, Kugel Ø26 mm,
Gewinde M14x1,5, Schaftlänge 27 mm
Beetle, Passat (B8), Touran 2: ZP50704 140 Nm
Serien-Radschraube, Kugel Ø26 mm,
Gewinde M14x1,5, Schaftlänge 27 mm
7N Serien-Radschraube, Kugel Ø26 mm, ZP50704 140 Nm
Gewinde M14x1,5, Schaftlänge 27,5
mm
7M Radschraube, Kugel Ø26 mm, ZP50792 140 Nm
Gewinde M14x1,5, Schaftlänge 35 mm
7DB, 7DZ, 70X02A, 70X02B, Radschraube, Kugel Ø26 mm, ZP50792 160 Nm
70X02C, 70X12B, 70X12C Gewinde M14x1,5, Schaftlänge 35 mm
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 3 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705

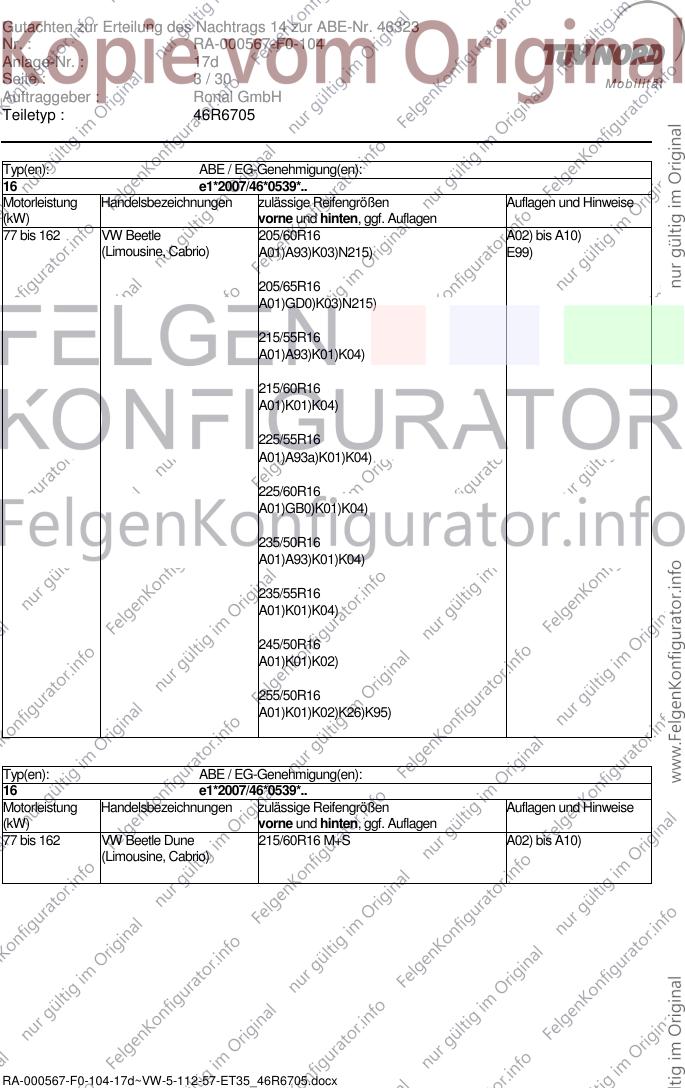

Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 162 VW Beetle 205/60R16 A02) bis A10)
(Limousine, Cabrio) A01)A93)K03)N215) E99)
205/65R16
A01)GD0)K03)N215)
215/55R16
A01)A93)K01)K04)
215/60R16
A01)K01)K04)
225/55R16
A01)A93a)K01)K04)
225/60R16
A01)GB0)K01)K04)
235/50R16
A01)A93)K01)K04)
235/55R16
A01)K01)K04)
245/50R16
A01)K01)K02)
255/50R16
A01)K01)K02)K26)K95)
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 162 VW Beetle Dune 215/60R16 M+S A02) bis A10)
(Limousine, Cabrio)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 4 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705

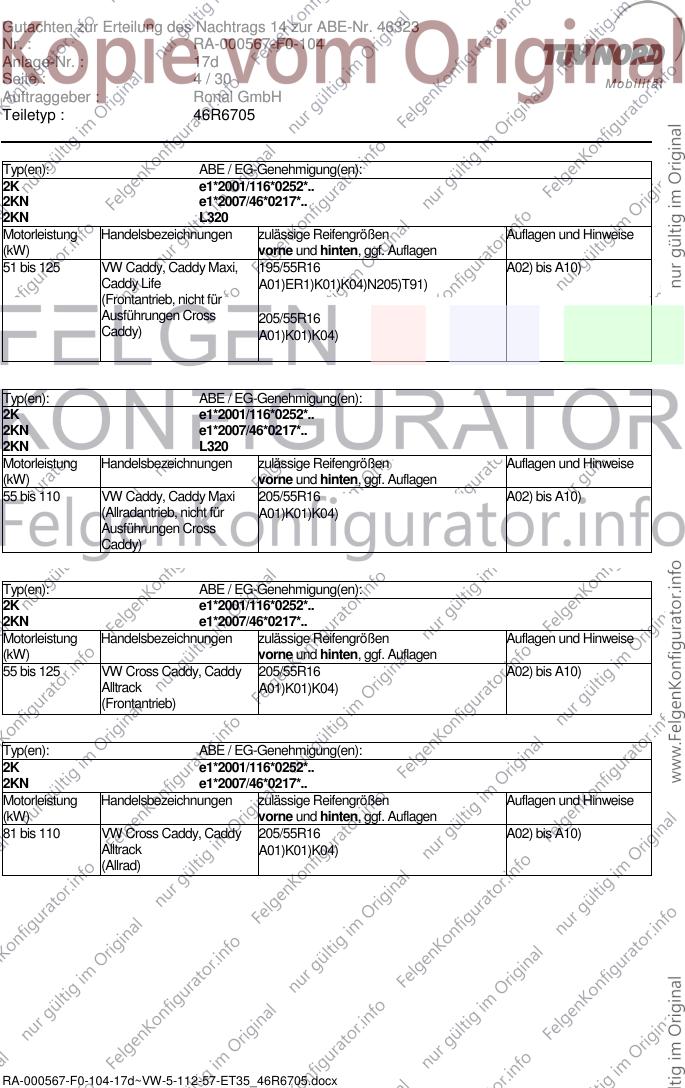

Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 125 VW Caddy, Caddy Maxi, 195/55R16 A02) bis A10)
Caddy Life A01)ER1)K01)K04)N205)T91)
(Frontantrieb, nicht für
Ausführungen Cross 205/55R16
Caddy) A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 VW Caddy, Caddy Maxi 205/55R16 A02) bis A10)
(Allradantrieb, nicht für A01)K01)K04)
Ausführungen Cross
Caddy)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW Cross Caddy, Caddy 205/55R16 A02) bis A10)
Alltrack A01)K01)K04)
(Frontantrieb)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW Cross Caddy, Caddy 205/55R16 A02) bis A10)
Alltrack A01)K01)K04)
(Allrad)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

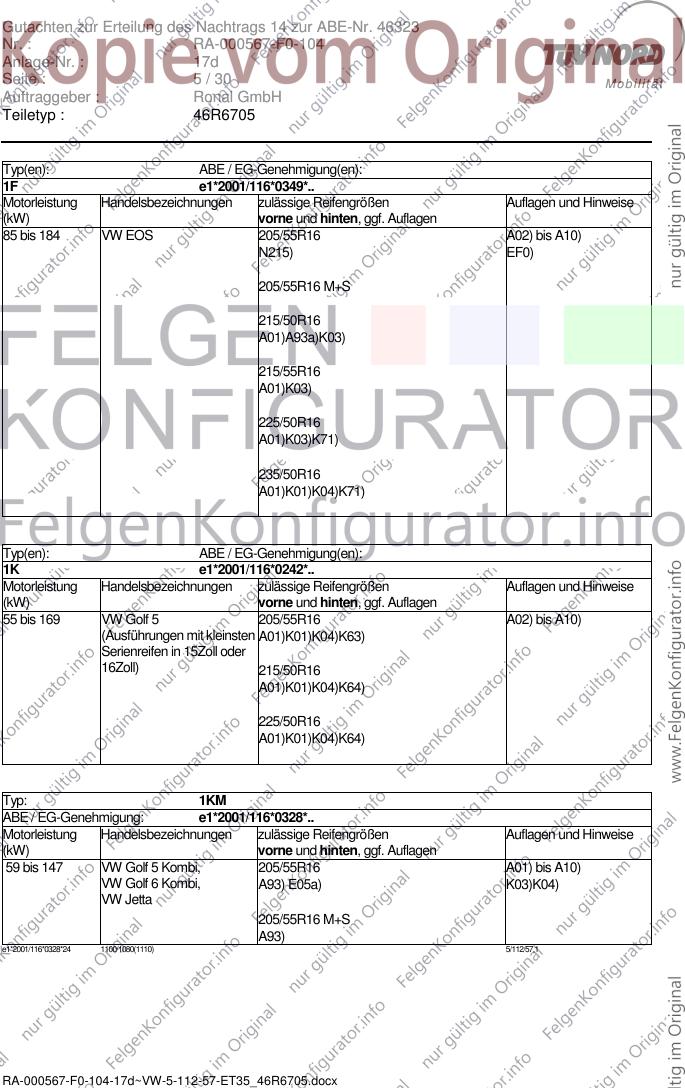

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 5 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
1F e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 184 VW EOS 205/55R16 A02) bis A10)
N215) EF0)
205/55R16 M+S
215/50R16
A01)A93a)K03)
215/55R16
A01)K03)
225/50R16
A01)K03)K71)
235/50R16
A01)K01)K04)K71)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 VW Golf 5 205/55R16 A02) bis A10)
(Ausführungen mit kleinsten A01)K01)K04)K63)
Serienreifen in 15Zoll oder
16Zoll) 215/50R16
A01)K01)K04)K64)
225/50R16
A01)K01)K04)K64)
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 VW Golf 5 Kombi, 205/55R16 A01) bis A10)
VW Golf 6 Kombi, A93) E05a) K03)K04)
VW Jetta
205/55R16 M+S
A93)
e1*2001/116*0328*24 1100/1080(1110) 5/112/57,1
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

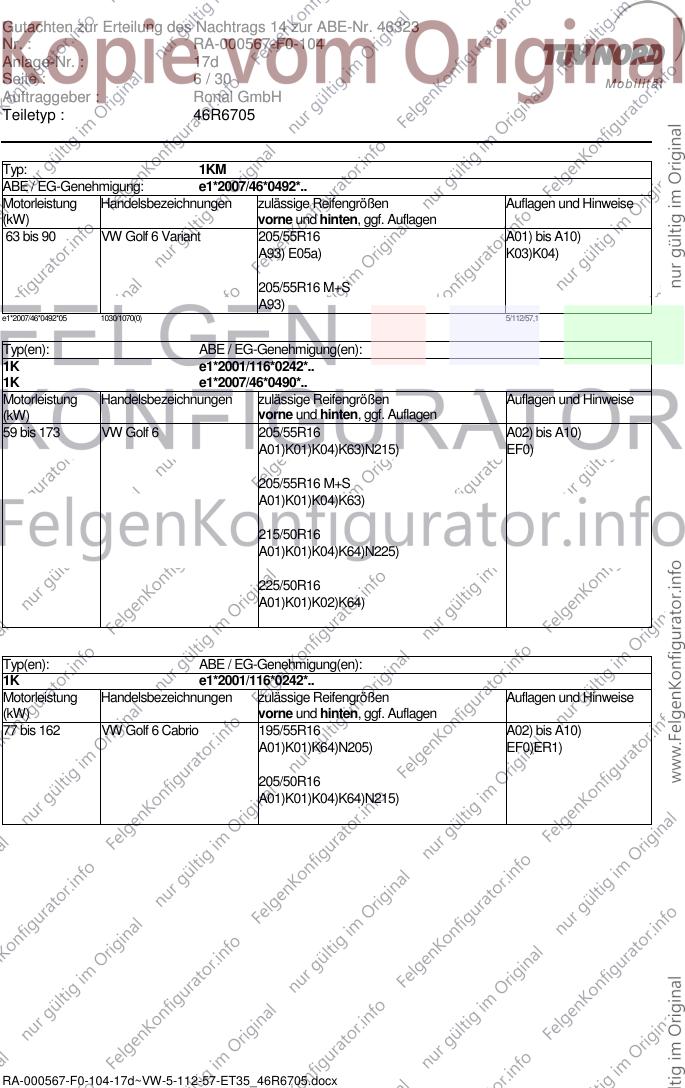

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 6 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: 1KM
ABE / EG-Genehmigung: e1*2007/46*0492*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 90 VW Golf 6 Variant 205/55R16 A01) bis A10)
A93) E05a) K03)K04)
205/55R16 M+S
A93)
e1*2007/46*0492*05 1030/1070(0) 5/112/57,1
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
1K e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 173 VW Golf 6 205/55R16 A02) bis A10)
A01)K01)K04)K63)N215) EF0)
205/55R16 M+S
A01)K01)K04)K63)
215/50R16
A01)K01)K04)K64)N225)
225/50R16
A01)K01)K02)K64)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 162 VW Golf 6 Cabrio 195/55R16 A02) bis A10)
A01)K01)K64)N205) EF0)ER1)
205/50R16
A01)K01)K04)K64)N215)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

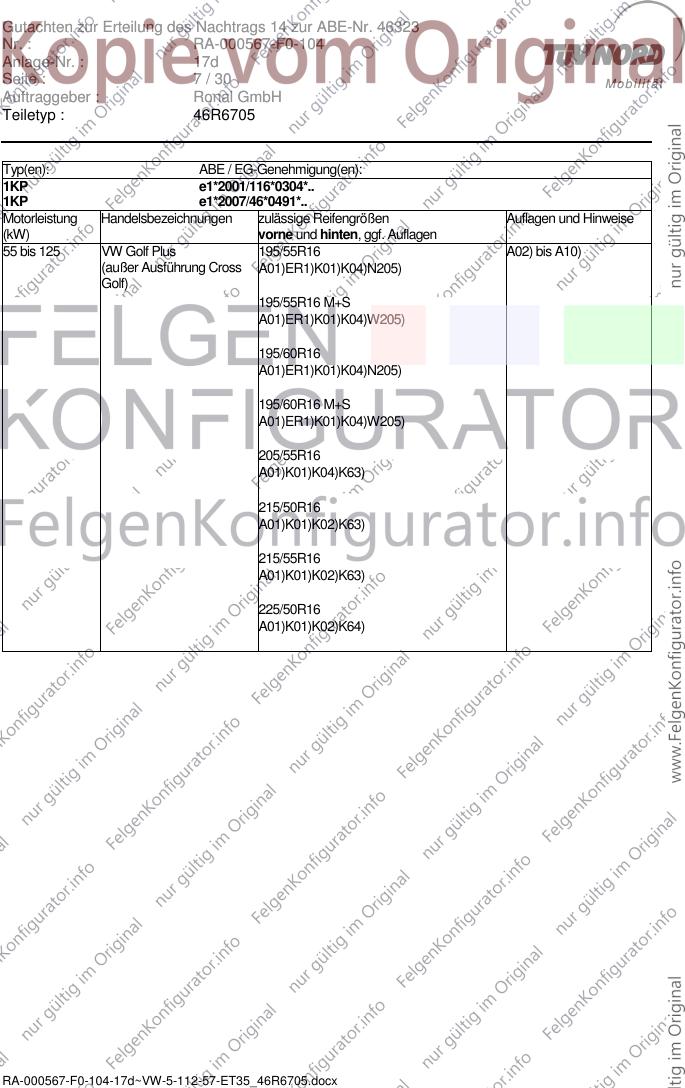

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 7 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
1KP e1*2007/46*0491*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW Golf Plus 195/55R16 A02) bis A10)
(außer Ausführung Cross A01)ER1)K01)K04)N205)
Golf)
195/55R16 M+S
A01)ER1)K01)K04)W205)
195/60R16
A01)ER1)K01)K04)N205)
195/60R16 M+S
A01)ER1)K01)K04)W205)
205/55R16
A01)K01)K04)K63)
215/50R16
A01)K01)K02)K63)
215/55R16
A01)K01)K02)K63)
225/50R16
A01)K01)K02)K64)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

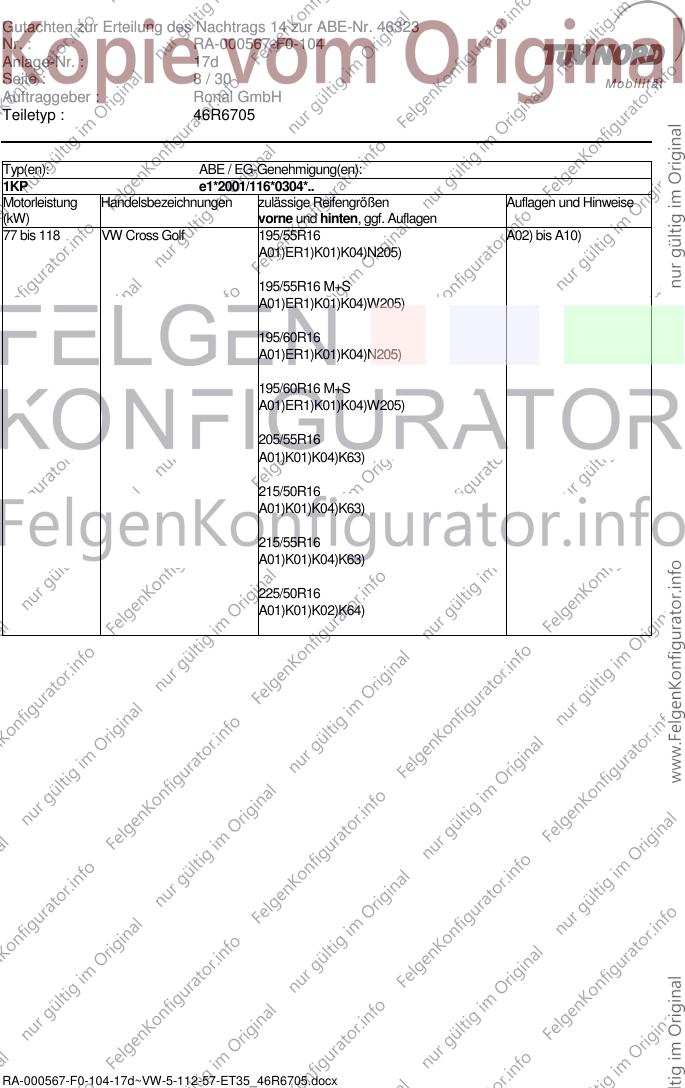

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 8 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 118 VW Cross Golf 195/55R16 A02) bis A10)
A01)ER1)K01)K04)N205)
195/55R16 M+S
A01)ER1)K01)K04)W205)
195/60R16
A01)ER1)K01)K04)N205)
195/60R16 M+S
A01)ER1)K01)K04)W205)
205/55R16
A01)K01)K04)K63)
215/50R16
A01)K01)K04)K63)
215/55R16
A01)K01)K04)K63)
225/50R16
A01)K01)K02)K64)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

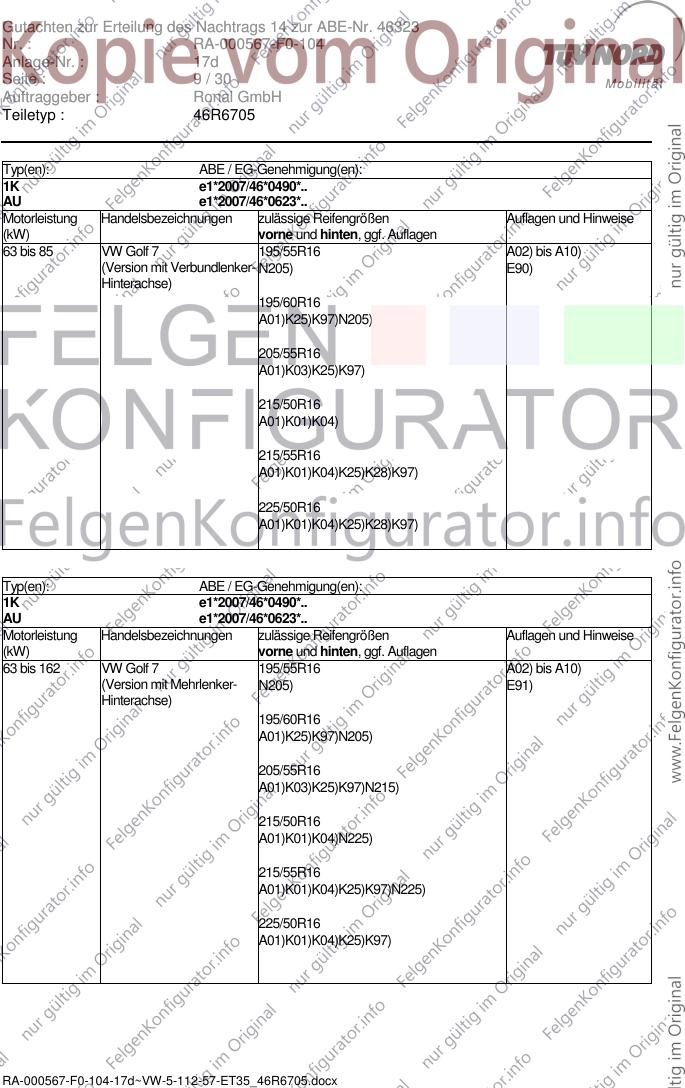

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 9 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2007/46*0490*..
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 85 VW Golf 7 195/55R16 A02) bis A10)
(Version mit Verbundlenker- N205) E90)
Hinterachse)
195/60R16
A01)K25)K97)N205)
205/55R16
A01)K03)K25)K97)
215/50R16
A01)K01)K04)
215/55R16
A01)K01)K04)K25)K28)K97)
225/50R16
A01)K01)K04)K25)K28)K97)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2007/46*0490*..
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 162 VW Golf 7 195/55R16 A02) bis A10)
(Version mit Mehrlenker- N205) E91)
Hinterachse)
195/60R16
A01)K25)K97)N205)
205/55R16
A01)K03)K25)K97)N215)
215/50R16
A01)K01)K04)N225)
215/55R16
A01)K01)K04)K25)K97)N225)
225/50R16
A01)K01)K04)K25)K97)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 10 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705

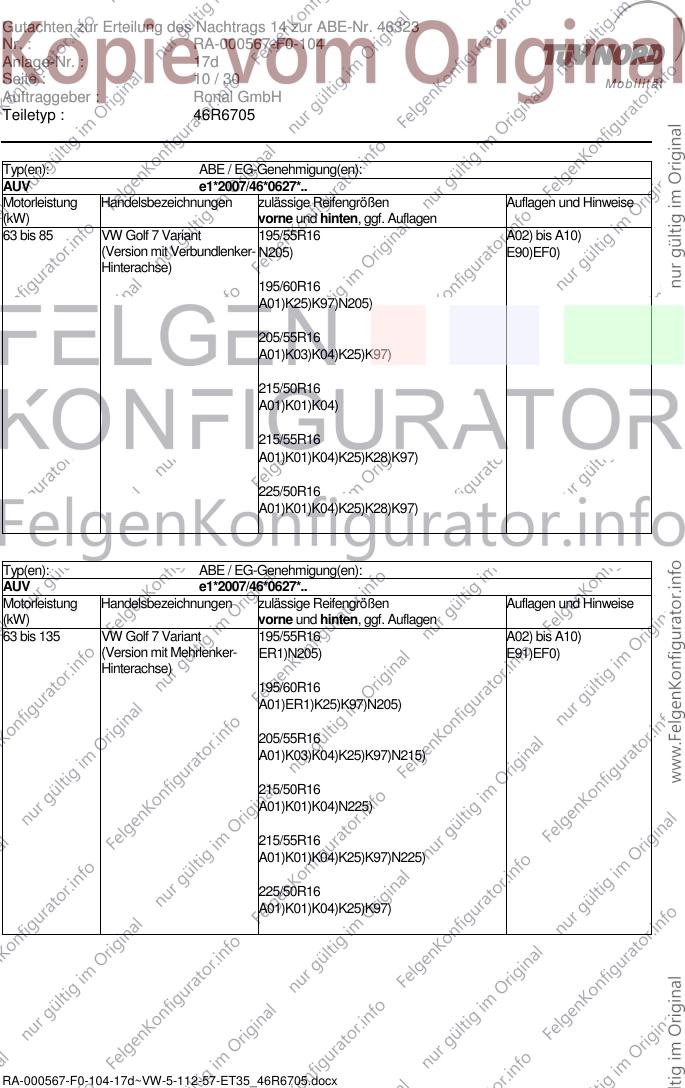

Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 85 VW Golf 7 Variant 195/55R16 A02) bis A10)
(Version mit Verbundlenker- N205) E90)EF0)
Hinterachse)
195/60R16
A01)K25)K97)N205)
205/55R16
A01)K03)K04)K25)K97)
215/50R16
A01)K01)K04)
215/55R16
A01)K01)K04)K25)K28)K97)
225/50R16
A01)K01)K04)K25)K28)K97)
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 135 VW Golf 7 Variant 195/55R16 A02) bis A10)
(Version mit Mehrlenker- ER1)N205) E91)EF0)
Hinterachse)
195/60R16
A01)ER1)K25)K97)N205)
205/55R16
A01)K03)K04)K25)K97)N215)
215/50R16
A01)K01)K04)N225)
215/55R16
A01)K01)K04)K25)K97)N225)
225/50R16
A01)K01)K04)K25)K97)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

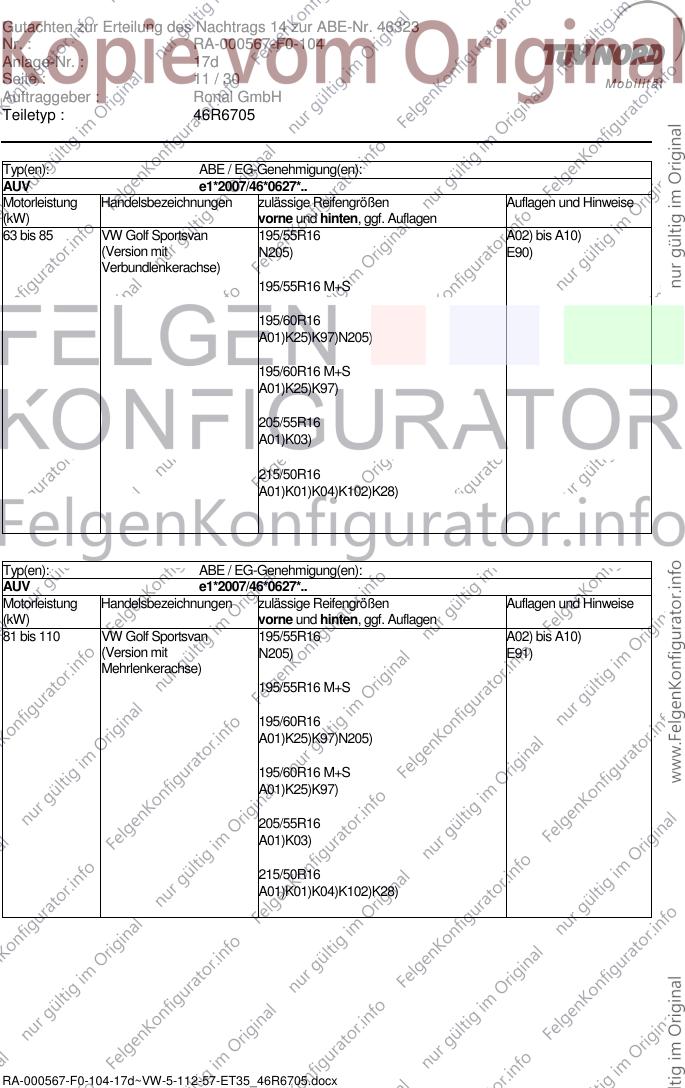

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 11 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 85 VW Golf Sportsvan 195/55R16 A02) bis A10)
(Version mit N205) E90)
Verbundlenkerachse)
195/55R16 M+S
195/60R16
A01)K25)K97)N205)
195/60R16 M+S
A01)K25)K97)
205/55R16
A01)K03)
215/50R16
A01)K01)K04)K102)K28)
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW Golf Sportsvan 195/55R16 A02) bis A10)
(Version mit N205) E91)
Mehrlenkerachse)
195/55R16 M+S
195/60R16
A01)K25)K97)N205)
195/60R16 M+S
A01)K25)K97)
205/55R16
A01)K03)
215/50R16
A01)K01)K04)K102)K28)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d

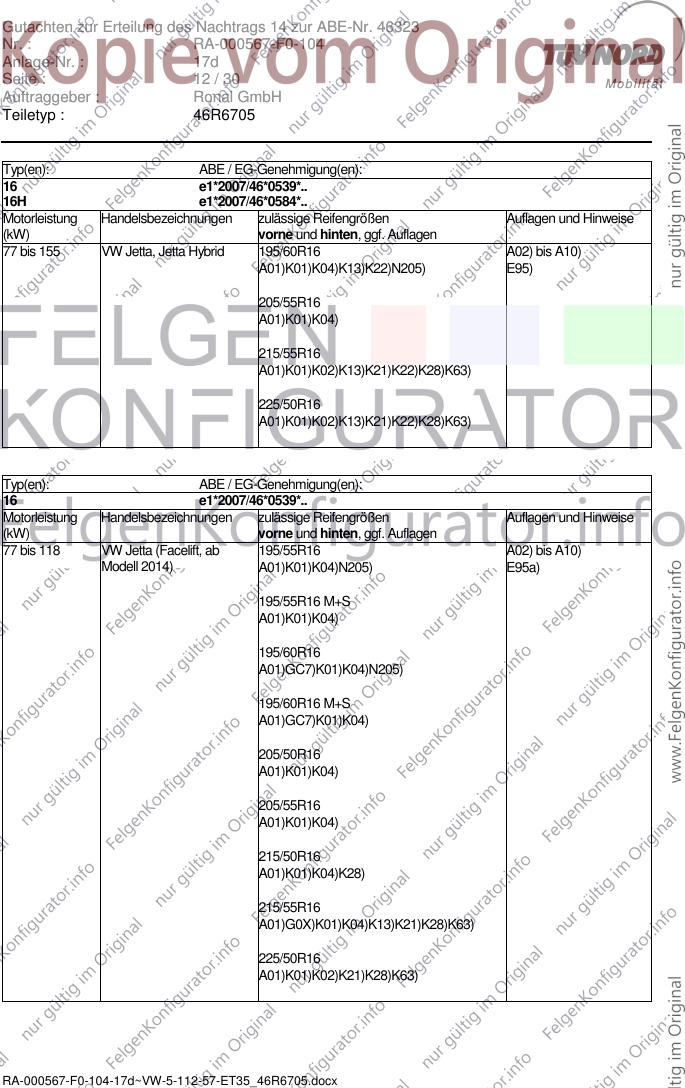

Seite : 12 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
16H e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 VW Jetta, Jetta Hybrid 195/60R16 A02) bis A10)
A01)K01)K04)K13)K22)N205) E95)
205/55R16
A01)K01)K04)
215/55R16
A01)K01)K02)K13)K21)K22)K28)K63)
225/50R16
A01)K01)K02)K13)K21)K22)K28)K63)
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 118 VW Jetta (Facelift, ab 195/55R16 A02) bis A10)
Modell 2014) A01)K01)K04)N205) E95a)
195/55R16 M+S
A01)K01)K04)
195/60R16
A01)GC7)K01)K04)N205)
195/60R16 M+S
A01)GC7)K01)K04)
205/50R16
A01)K01)K04)
205/55R16
A01)K01)K04)
215/50R16
A01)K01)K04)K28)
215/55R16
A01)G0X)K01)K04)K13)K21)K28)K63)
225/50R16
A01)K01)K02)K21)K28)K63)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d

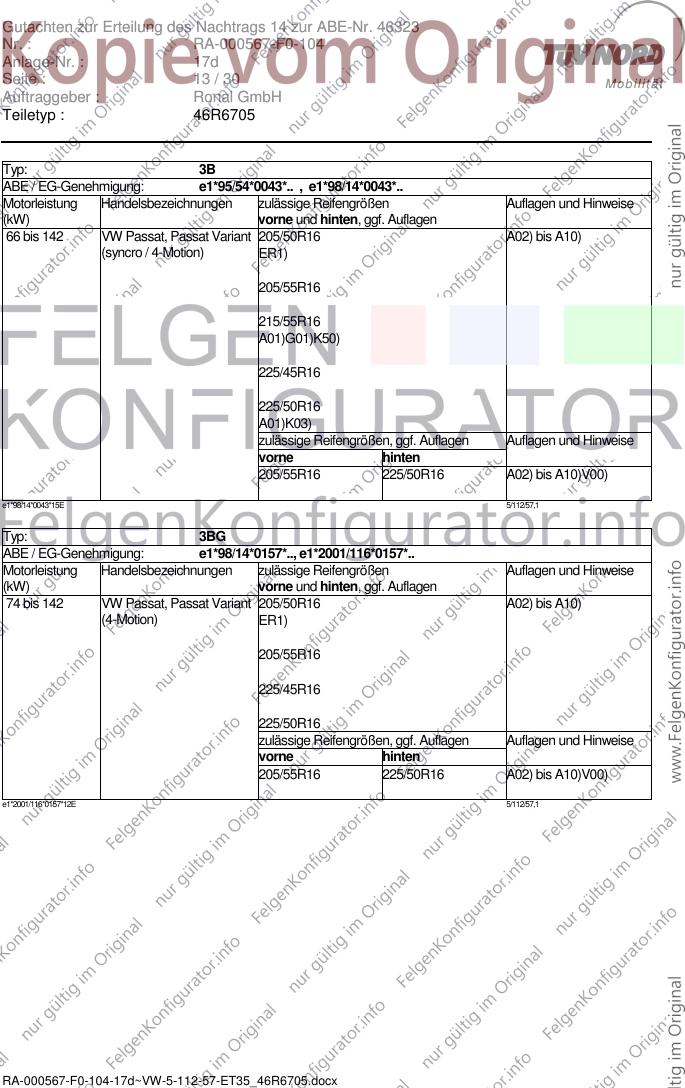

Seite : 13 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: 3B
ABE / EG-Genehmigung: e1*95/54*0043*.. , e1*98/14*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 142 VW Passat, Passat Variant 205/50R16 A02) bis A10)
(syncro / 4-Motion) ER1)
205/55R16
215/55R16
A01)G01)K50)
225/45R16
225/50R16
A01)K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)V00)
e1*98/14*0043*15E 5/112/57,1
Typ: 3BG
ABE / EG-Genehmigung: e1*98/14*0157*.., e1*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 142 VW Passat, Passat Variant 205/50R16 A02) bis A10)
(4-Motion) ER1)
205/55R16
225/45R16
225/50R16
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)V00)
e1*2001/116*0157*12E 5/112/57,1
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d

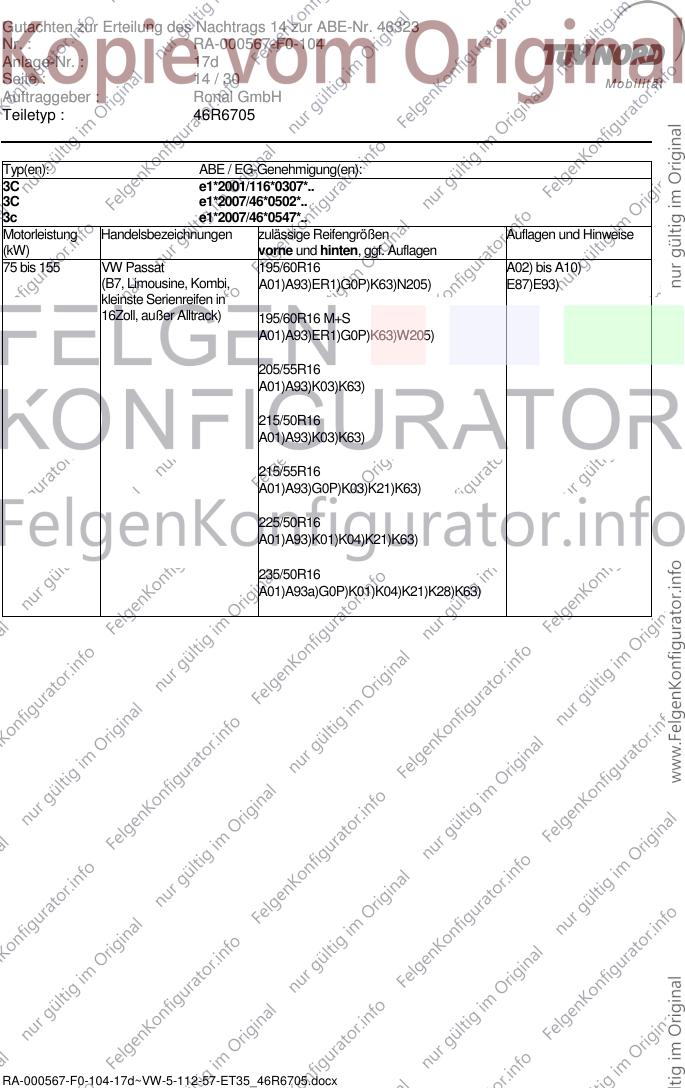

Seite : 14 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
3c e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 VW Passat 195/60R16 A02) bis A10)
(B7, Limousine, Kombi, A01)A93)ER1)G0P)K63)N205) E87)E93)
kleinste Serienreifen in
16Zoll, außer Alltrack) 195/60R16 M+S
A01)A93)ER1)G0P)K63)W205)
205/55R16
A01)A93)K03)K63)
215/50R16
A01)A93)K03)K63)
215/55R16
A01)A93)G0P)K03)K21)K63)
225/50R16
A01)A93)K01)K04)K21)K63)
235/50R16
A01)A93a)G0P)K01)K04)K21)K28)K63)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d

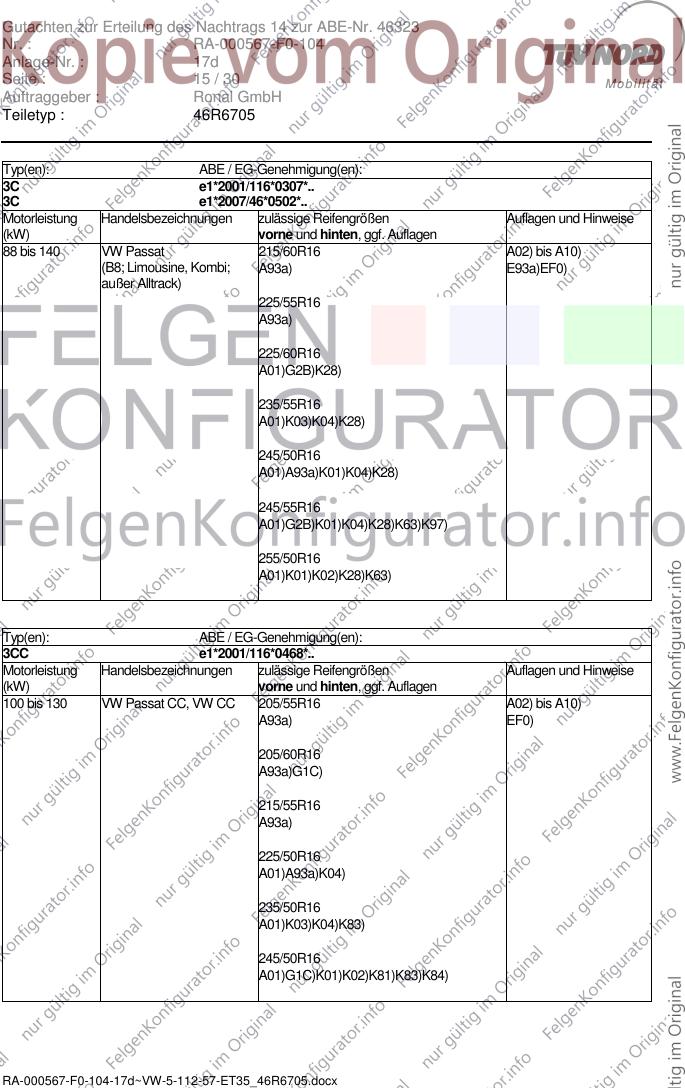

Seite : 15 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 140 VW Passat 215/60R16 A02) bis A10)
(B8; Limousine, Kombi; A93a) E93a)EF0)
außer Alltrack)
225/55R16
A93a)
225/60R16
A01)G2B)K28)
235/55R16
A01)K03)K04)K28)
245/50R16
A01)A93a)K01)K04)K28)
245/55R16
A01)G2B)K01)K04)K28)K63)K97)
255/50R16
A01)K01)K02)K28)K63)
Typ(en): ABE / EG-Genehmigung(en):
3CC e1*2001/116*0468*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 130 VW Passat CC, VW CC 205/55R16 A02) bis A10)
A93a) EF0)
205/60R16
A93a)G1C)
215/55R16
A93a)
225/50R16
A01)A93a)K04)
235/50R16
A01)K03)K04)K83)
245/50R16
A01)G1C)K01)K02)K81)K83)K84)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 16 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
13 e1*2001/116*0471*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen

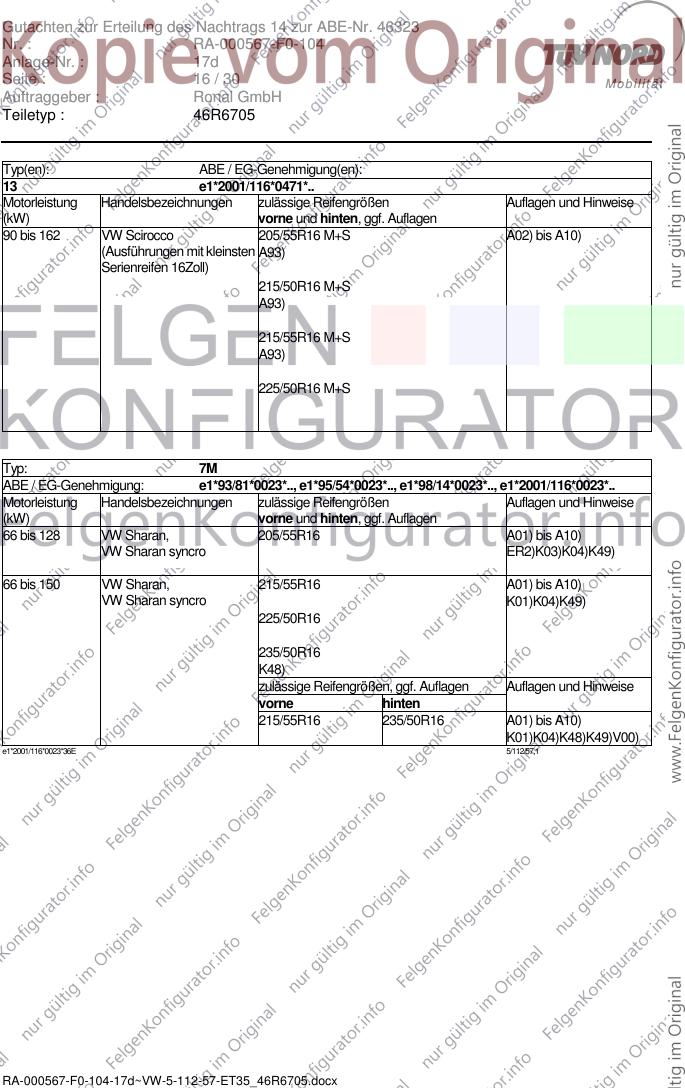

90 bis 162 VW Scirocco 205/55R16 M+S A02) bis A10)
(Ausführungen mit kleinsten A93)
Serienreifen 16Zoll)
215/50R16 M+S
A93)
215/55R16 M+S
A93)
225/50R16 M+S
Typ: 7M
ABE / EG-Genehmigung: e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*.., e1*2001/116*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 128 VW Sharan, 205/55R16 A01) bis A10)
VW Sharan syncro ER2)K03)K04)K49)
66 bis 150 VW Sharan, 215/55R16 A01) bis A10)
VW Sharan syncro K01)K04)K49)
225/50R16
235/50R16
K48)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/55R16 235/50R16 A01) bis A10)
K01)K04)K48)K49)V00)
e1*2001/116*0023*36E 5/112/57,1
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

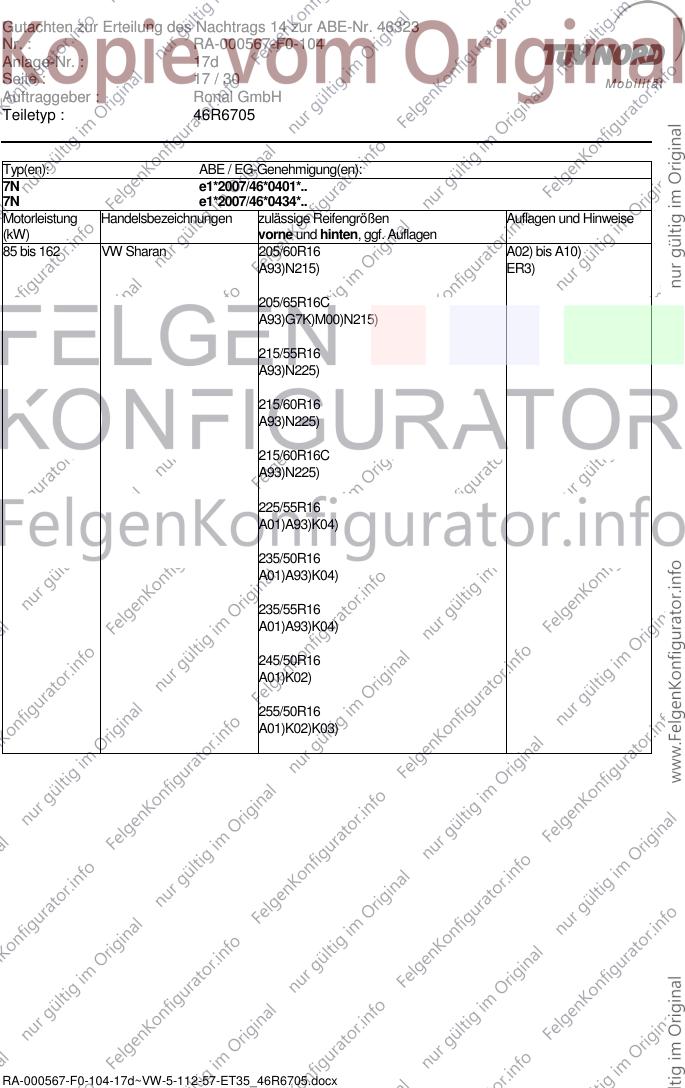

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 17 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
7N e1*2007/46*0401*..
7N e1*2007/46*0434*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 162 VW Sharan 205/60R16 A02) bis A10)
A93)N215) ER3)
205/65R16C
A93)G7K)M00)N215)
215/55R16
A93)N225)
215/60R16
A93)N225)
215/60R16C
A93)N225)
225/55R16
A01)A93)K04)
235/50R16
A01)A93)K04)
235/55R16
A01)A93)K04)
245/50R16
A01)K02)
255/50R16
A01)K02)K03)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

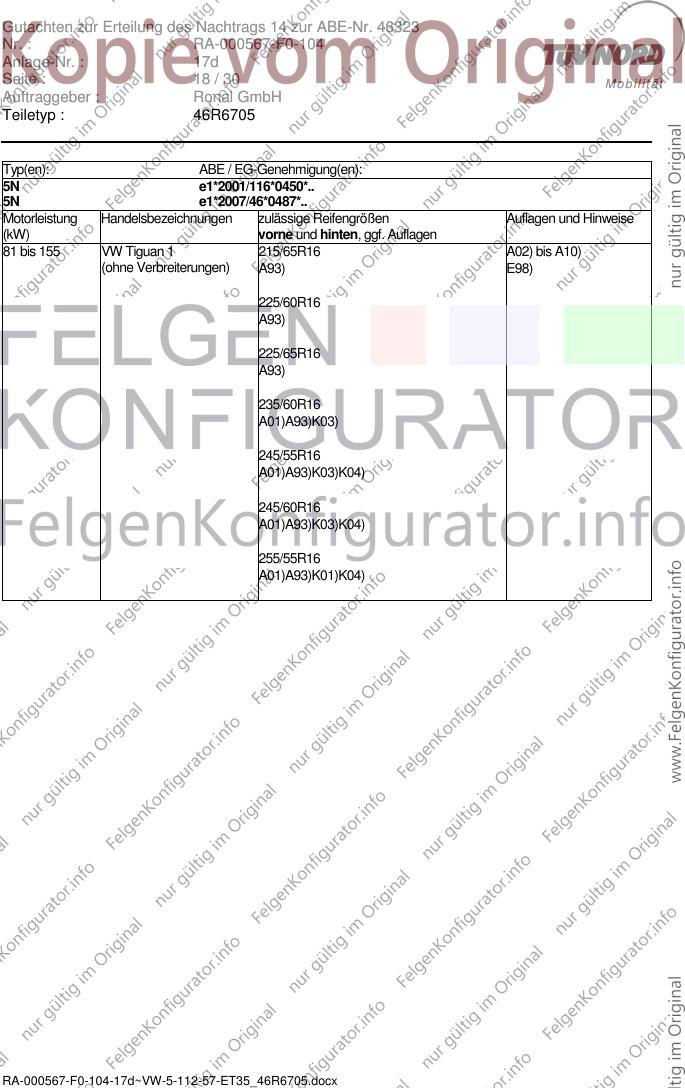

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 18 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 215/65R16 A02) bis A10)
(ohne Verbreiterungen) A93) E98)
225/60R16
A93)
225/65R16
A93)
235/60R16
A01)A93)K03)
245/55R16
A01)A93)K03)K04)
245/60R16
A01)A93)K03)K04)
255/55R16
A01)A93)K01)K04)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

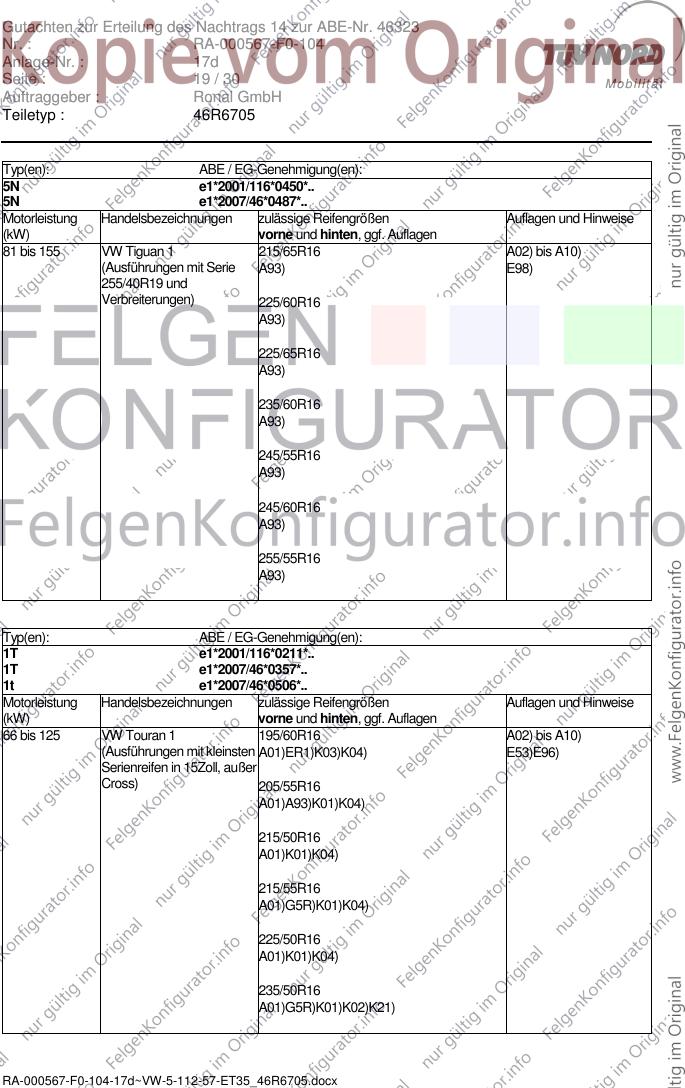

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 19 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 215/65R16 A02) bis A10)
(Ausführungen mit Serie A93) E98)
255/40R19 und
Verbreiterungen) 225/60R16
A93)
225/65R16
A93)
235/60R16
A93)
245/55R16
A93)
245/60R16
A93)
255/55R16
A93)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 VW Touran 1 195/60R16 A02) bis A10)
(Ausführungen mit kleinsten A01)ER1)K03)K04) E53)E96)
Serienreifen in 15Zoll, außer
Cross) 205/55R16
A01)A93)K01)K04)
215/50R16
A01)K01)K04)
215/55R16
A01)G5R)K01)K04)
225/50R16
A01)K01)K04)
235/50R16
A01)G5R)K01)K02)K21)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

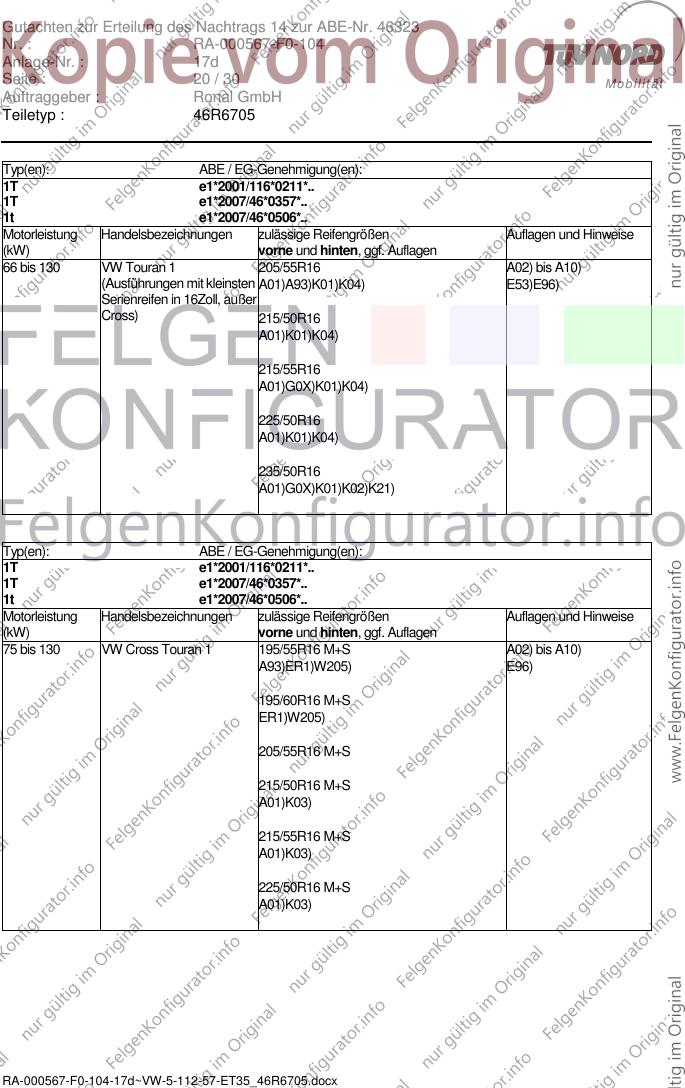

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 20 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 VW Touran 1 205/55R16 A02) bis A10)
(Ausführungen mit kleinsten A01)A93)K01)K04) E53)E96)
Serienreifen in 16Zoll, außer
Cross) 215/50R16
A01)K01)K04)
215/55R16
A01)G0X)K01)K04)
225/50R16
A01)K01)K04)
235/50R16
A01)G0X)K01)K02)K21)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 130 VW Cross Touran 1 195/55R16 M+S A02) bis A10)
A93)ER1)W205) E96)
195/60R16 M+S
ER1)W205)
205/55R16 M+S
215/50R16 M+S
A01)K03)
215/55R16 M+S
A01)K03)
225/50R16 M+S
A01)K03)
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 21 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen

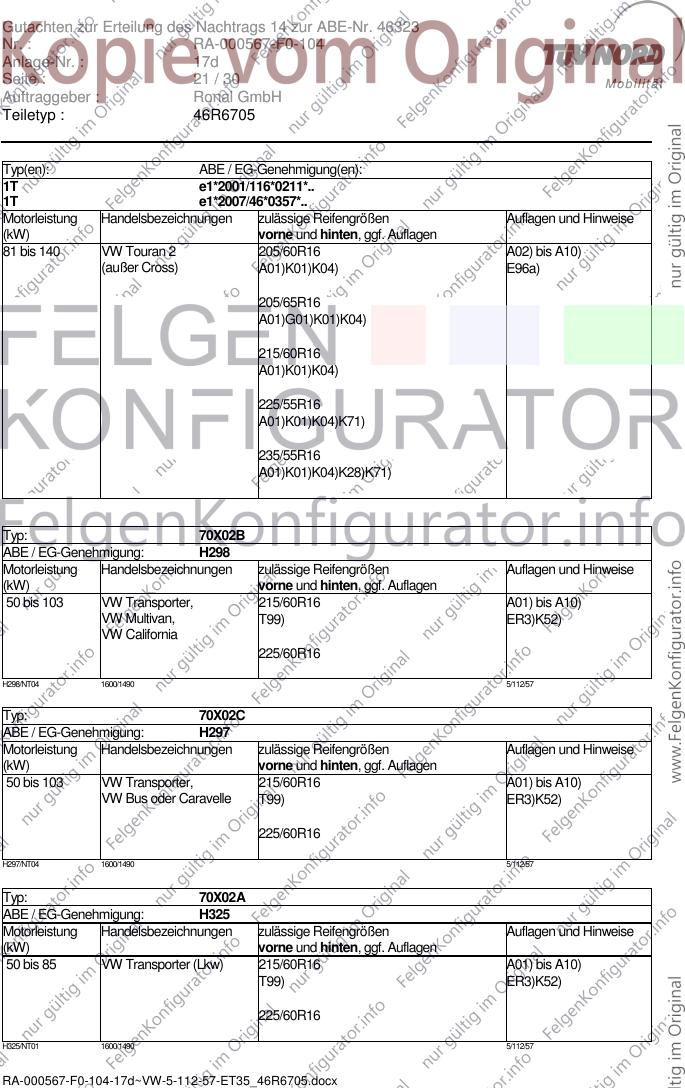

81 bis 140 VW Touran 2 205/60R16 A02) bis A10)
(außer Cross) A01)K01)K04) E96a)
205/65R16
A01)G01)K01)K04)
215/60R16
A01)K01)K04)
225/55R16
A01)K01)K04)K71)
235/55R16
A01)K01)K04)K28)K71)
Typ: 70X02B
ABE / EG-Genehmigung: H298
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 VW Transporter, 215/60R16 A01) bis A10)
VW Multivan, T99) ER3)K52)
VW California
225/60R16
H298/NT04 1600/1490 5/112/57
Typ: 70X02C
ABE / EG-Genehmigung: H297
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 VW Transporter, 215/60R16 A01) bis A10)
VW Bus oder Caravelle T99) ER3)K52)
225/60R16
H297/NT04 1600/1490 5/112/57
Typ: 70X02A
ABE / EG-Genehmigung: H325
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 85 VW Transporter (Lkw) 215/60R16 A01) bis A10)
T99) ER3)K52)
225/60R16
H325/NT01 1600/1490 5/112/57
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d

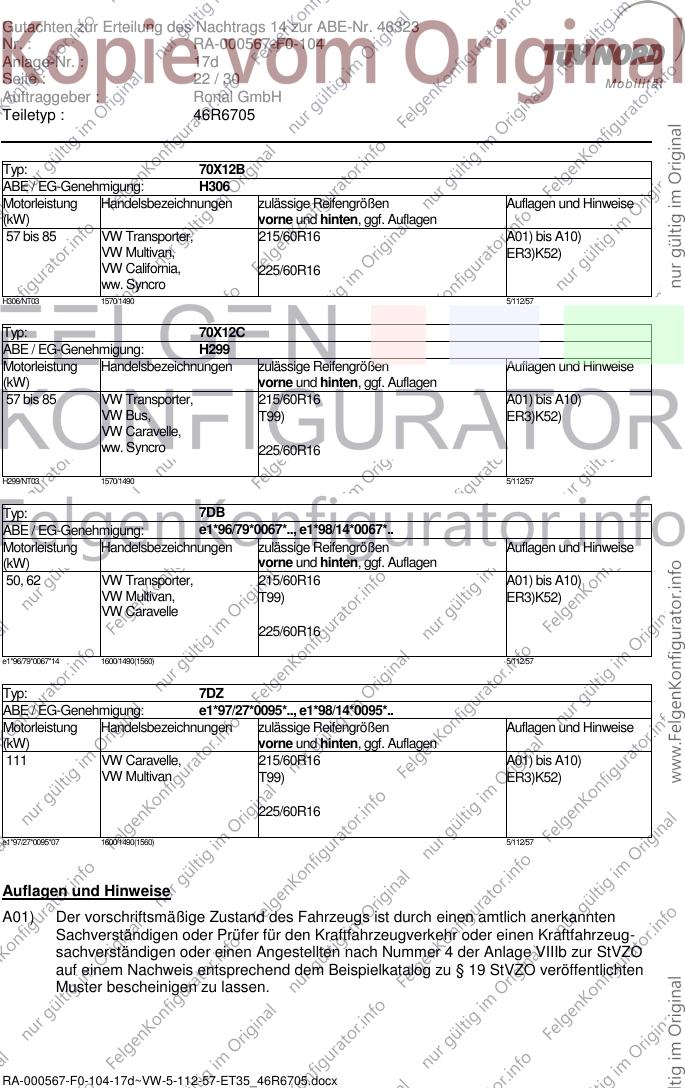

Seite : 22 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: 70X12B
ABE / EG-Genehmigung: H306
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 85 VW Transporter, 215/60R16 A01) bis A10)
VW Multivan, ER3)K52)
VW California, 225/60R16
ww. Syncro
H306/NT03 1570/1490 5/112/57
Typ: 70X12C
ABE / EG-Genehmigung: H299
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
57 bis 85 VW Transporter, 215/60R16 A01) bis A10)
VW Bus, T99) ER3)K52)
VW Caravelle,
ww. Syncro 225/60R16
H299/NT03 1570/1490 5/112/57
Typ: 7DB
ABE / EG-Genehmigung: e1*96/79*0067*.., e1*98/14*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50, 62 VW Transporter, 215/60R16 A01) bis A10)
VW Multivan, T99) ER3)K52)
VW Caravelle
225/60R16
e1*96/79*0067*14 1600/1490(1560) 5/112/57
Typ: 7DZ
ABE / EG-Genehmigung: e1*97/27*0095*.., e1*98/14*0095*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
111 VW Caravelle, 215/60R16 A01) bis A10)
VW Multivan T99) ER3)K52)
225/60R16
e1*97/27*0095*07 1600/1490(1560) 5/112/57
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

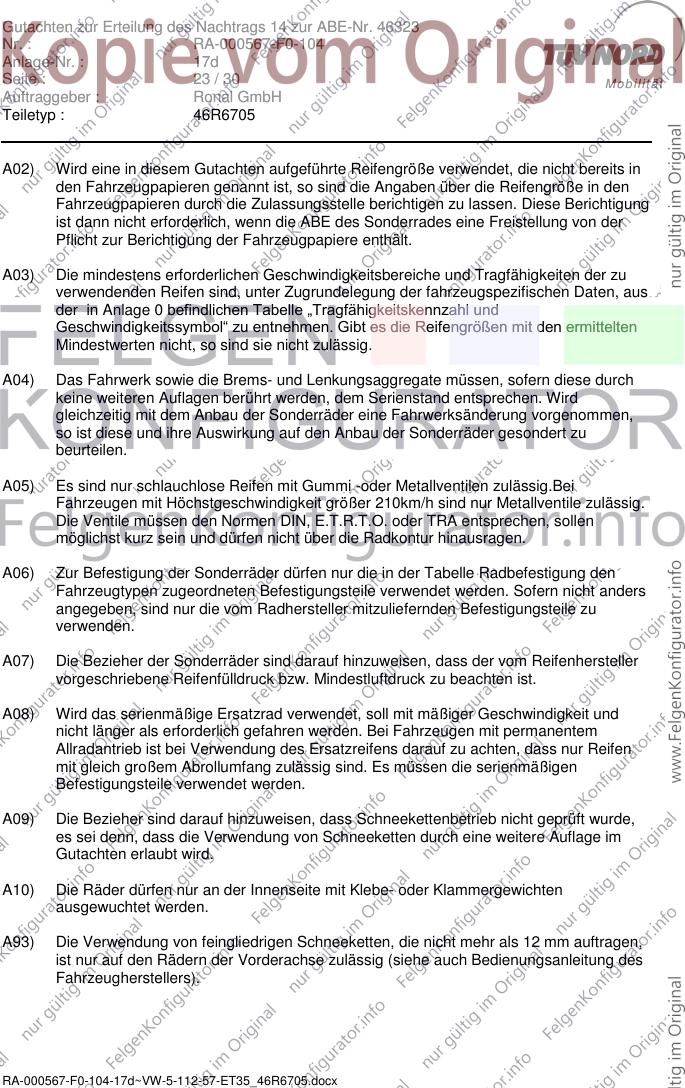

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 23 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

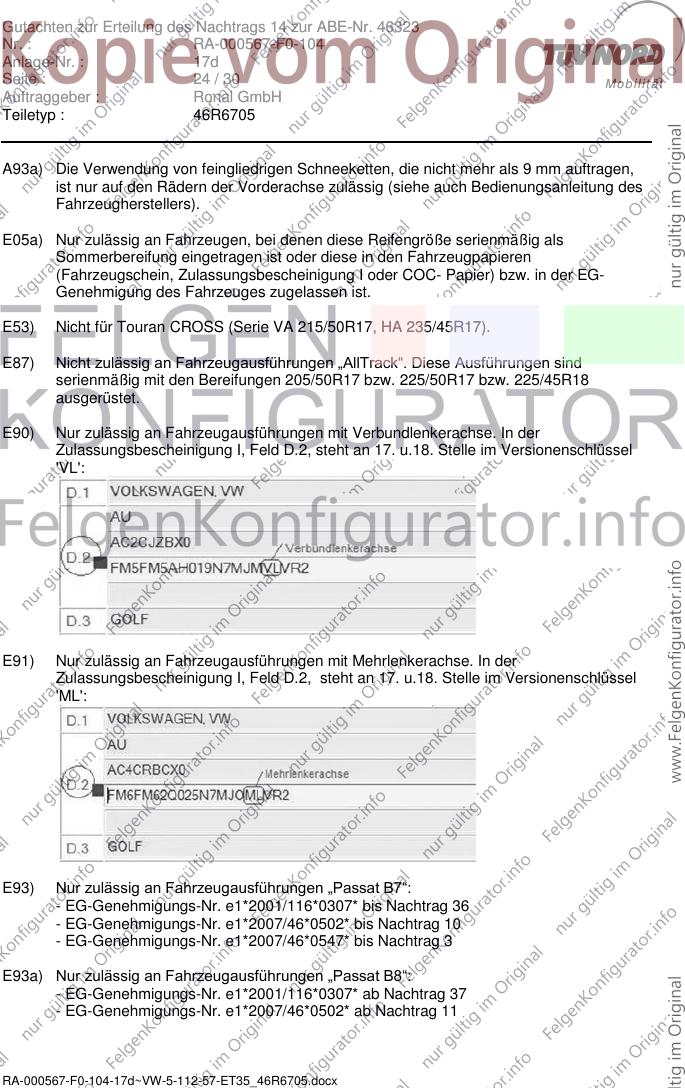

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 24 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist.
E53) Nicht für Touran CROSS (Serie VA 215/50R17, HA 235/45R17).
E87) Nicht zulässig an Fahrzeugausführungen „AllTrack“. Diese Ausführungen sind
serienmäßig mit den Bereifungen 205/50R17 bzw. 225/50R17 bzw. 225/45R18
ausgerüstet.
E90) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, steht an 17. u.18. Stelle im Versionenschlüssel
'VL':
E91) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, steht an 17. u.18. Stelle im Versionenschlüssel
'ML':
E93) Nur zulässig an Fahrzeugausführungen „Passat B7“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* bis Nachtrag 36
- EG-Genehmigungs-Nr. e1*2007/46*0502* bis Nachtrag 10
- EG-Genehmigungs-Nr. e1*2007/46*0547* bis Nachtrag 3
E93a) Nur zulässig an Fahrzeugausführungen „Passat B8“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* ab Nachtrag 37
- EG-Genehmigungs-Nr. e1*2007/46*0502* ab Nachtrag 11
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 25 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705

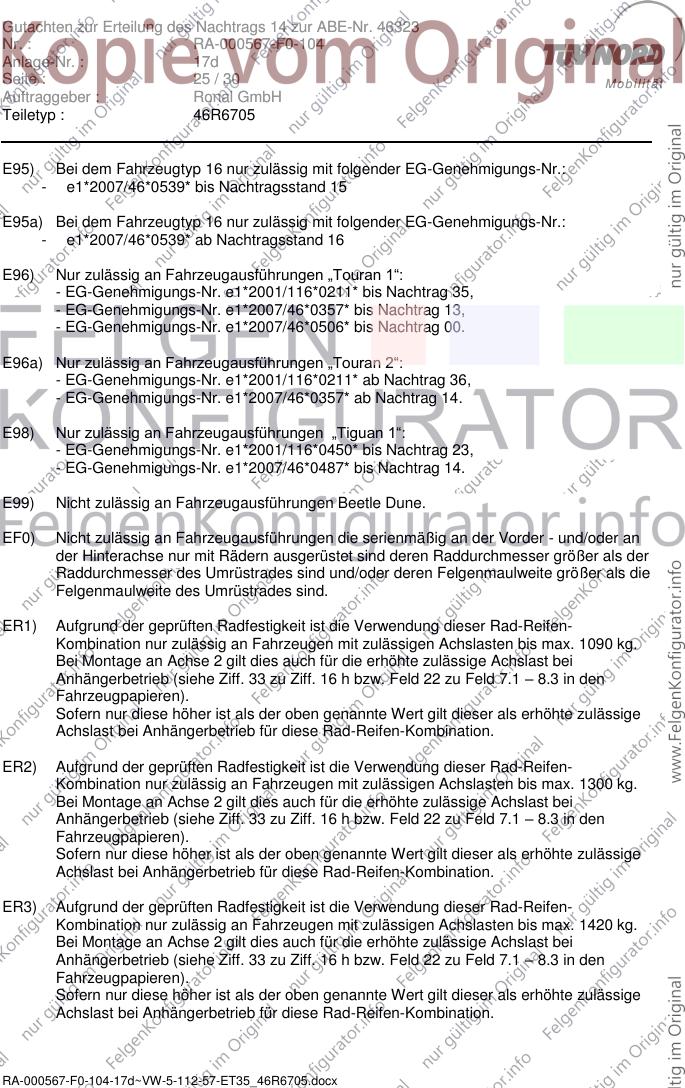

E95) Bei dem Fahrzeugtyp 16 nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e1*2007/46*0539* bis Nachtragsstand 15
E95a) Bei dem Fahrzeugtyp 16 nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e1*2007/46*0539* ab Nachtragsstand 16
E96) Nur zulässig an Fahrzeugausführungen „Touran 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* bis Nachtrag 35,
- EG-Genehmigungs-Nr. e1*2007/46*0357* bis Nachtrag 13,
- EG-Genehmigungs-Nr. e1*2007/46*0506* bis Nachtrag 00.
E96a) Nur zulässig an Fahrzeugausführungen „Touran 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* ab Nachtrag 36,
- EG-Genehmigungs-Nr. e1*2007/46*0357* ab Nachtrag 14.
E98) Nur zulässig an Fahrzeugausführungen „Tiguan 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.
E99) Nicht zulässig an Fahrzeugausführungen Beetle Dune.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1090 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
ER2) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1300 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
ER3) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1420 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 26 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705

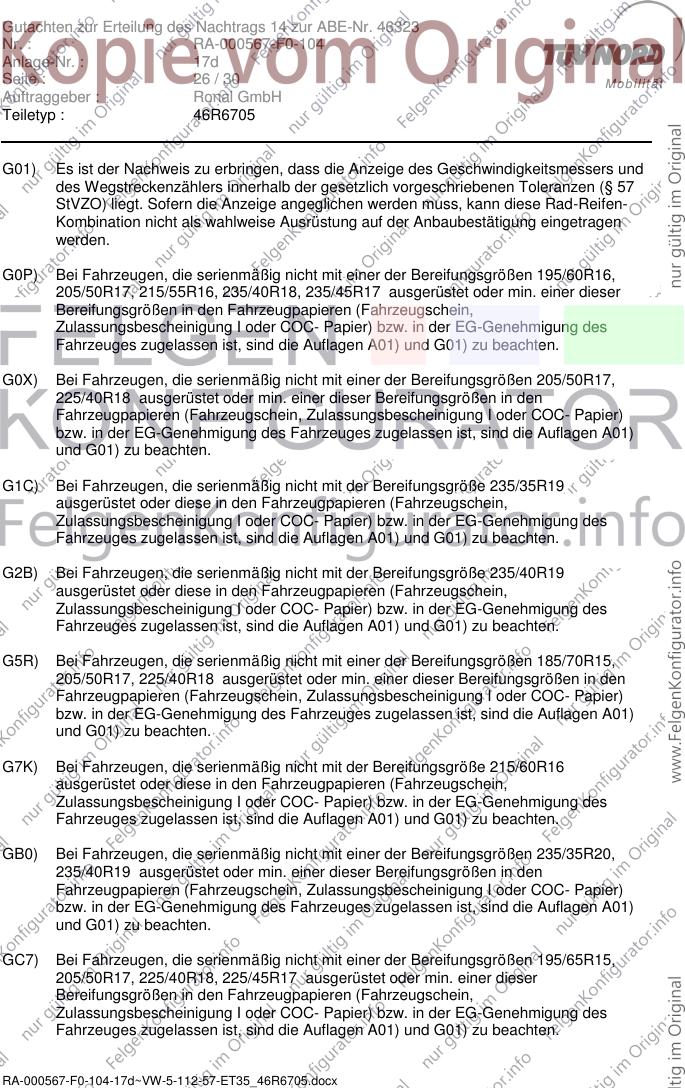

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
205/50R17, 215/55R16, 235/40R18, 235/45R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G0X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G1C) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/35R19
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G2B) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/40R19
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G5R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/70R15,
205/50R17, 225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G7K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R16
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GB0) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/35R20,
235/40R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GC7) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17, 225/40R18, 225/45R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

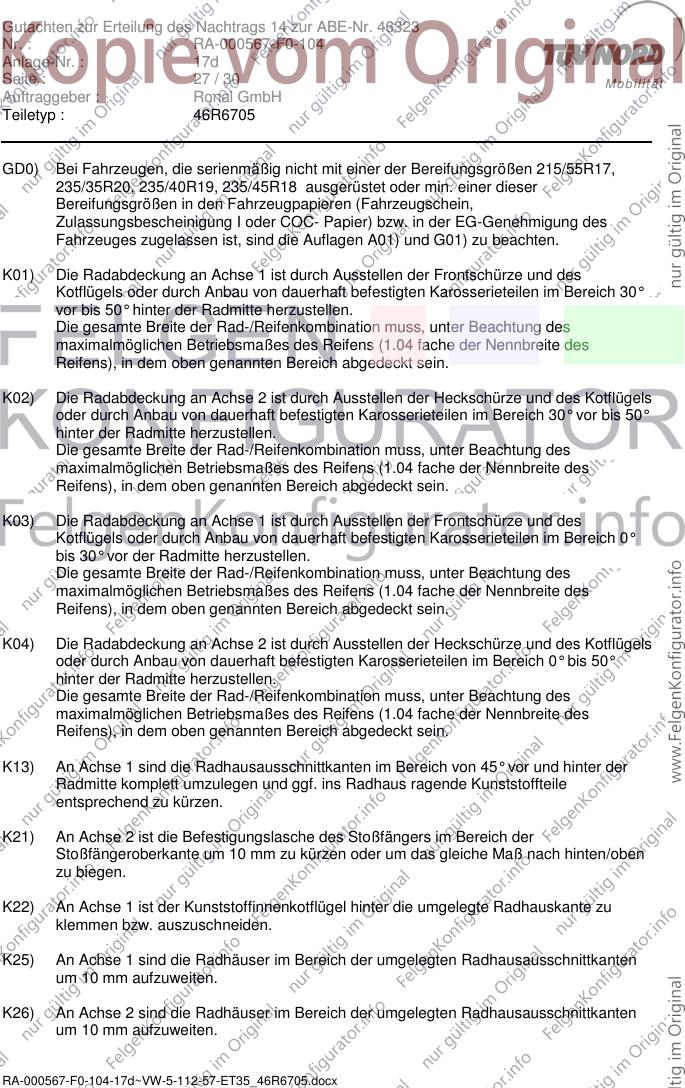

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 27 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
GD0) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17,
235/35R20, 235/40R19, 235/45R18 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben
zu biegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 28 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705

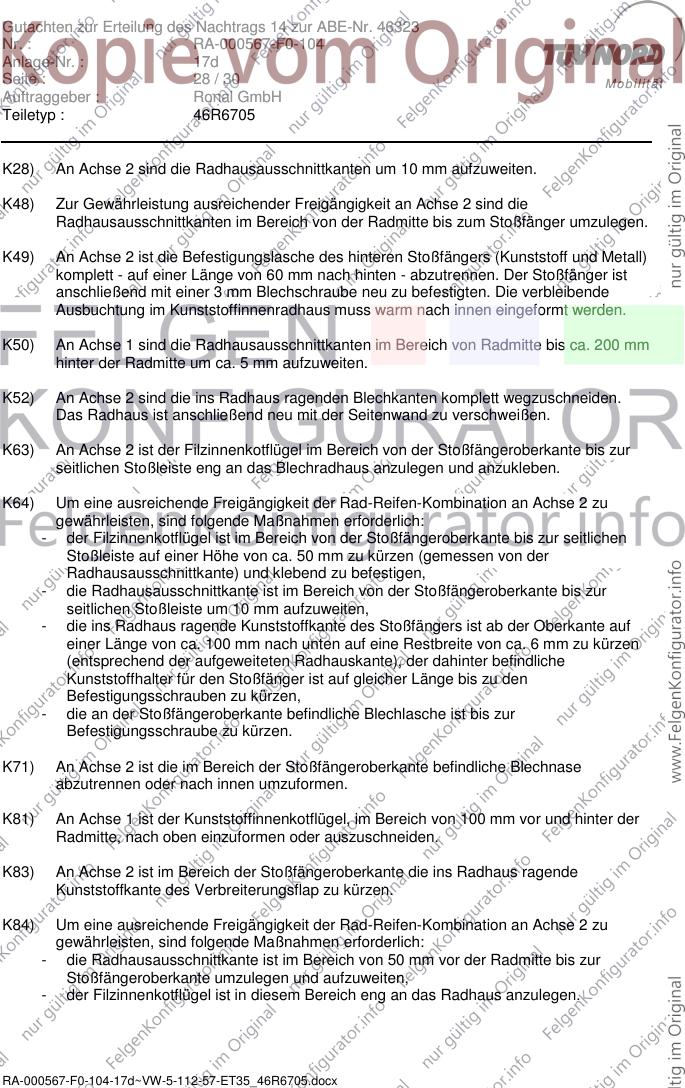

K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K48) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind die
Radhausausschnittkanten im Bereich von der Radmitte bis zum Stoßfänger umzulegen.
K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
K50) An Achse 1 sind die Radhausausschnittkanten im Bereich von Radmitte bis ca. 200 mm
hinter der Radmitte um ca. 5 mm aufzuweiten.
K52) An Achse 2 sind die ins Radhaus ragenden Blechkanten komplett wegzuschneiden.
Das Radhaus ist anschließend neu mit der Seitenwand zu verschweißen.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste auf einer Höhe von ca. 50 mm zu kürzen (gemessen von der
Radhausausschnittkante) und klebend zu befestigen,
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste um 10 mm aufzuweiten,
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 100 mm nach unten auf eine Restbreite von ca. 6 mm zu kürzen
(entsprechend der aufgeweiteten Radhauskante), der dahinter befindliche
Kunststoffhalter für den Stoßfänger ist auf gleicher Länge bis zu den
Befestigungsschrauben zu kürzen,
- die an der Stoßfängeroberkante befindliche Blechlasche ist bis zur
Befestigungsschraube zu kürzen.
K71) An Achse 2 ist die im Bereich der Stoßfängeroberkante befindliche Blechnase
abzutrennen oder nach innen umzuformen.
K81) An Achse 1 ist der Kunststoffinnenkotflügel, im Bereich von 100 mm vor und hinter der
Radmitte, nach oben einzuformen oder auszuschneiden.
K83) An Achse 2 ist im Bereich der Stoßfängeroberkante die ins Radhaus ragende
Kunststoffkante des Verbreiterungsflap zu kürzen.
K84) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- die Radhausausschnittkante ist im Bereich von 50 mm vor der Radmitte bis zur
Stoßfängeroberkante umzulegen und aufzuweiten,
- der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

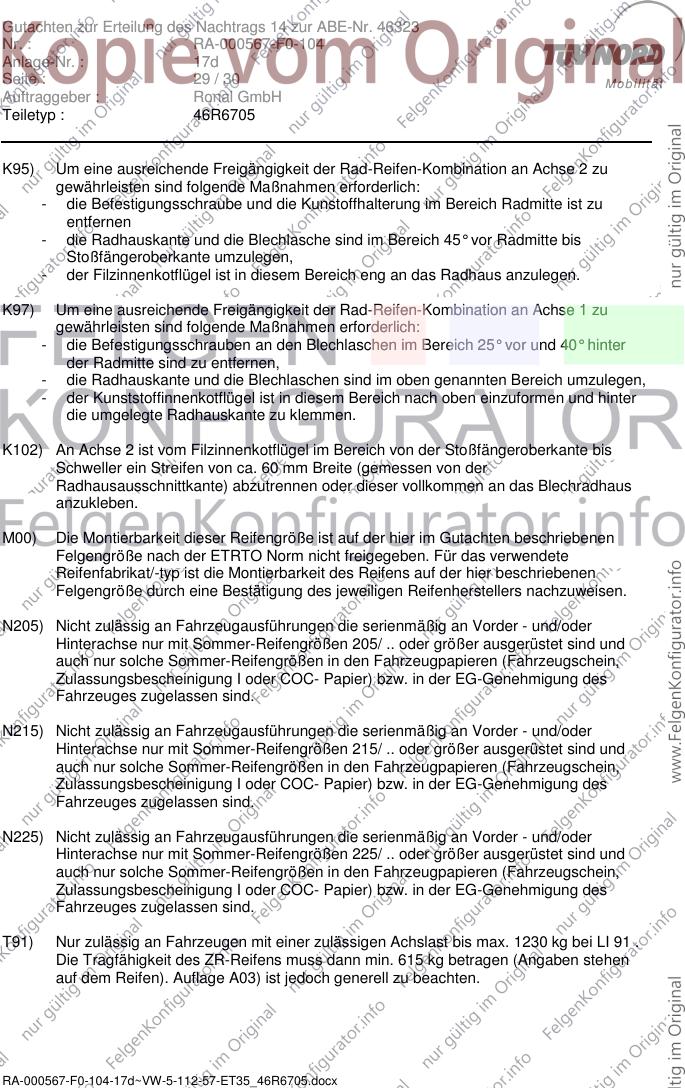

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 29 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
K95) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschraube und die Kunstoffhalterung im Bereich Radmitte ist zu
entfernen
- die Radhauskante und die Blechlasche sind im Bereich 45° vor Radmitte bis
Stoßfängeroberkante umzulegen,
- der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
K97) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich 25° vor und 40° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
K102) An Achse 2 ist vom Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis
Schweller ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen oder dieser vollkommen an das Blechradhaus
anzukleben.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx

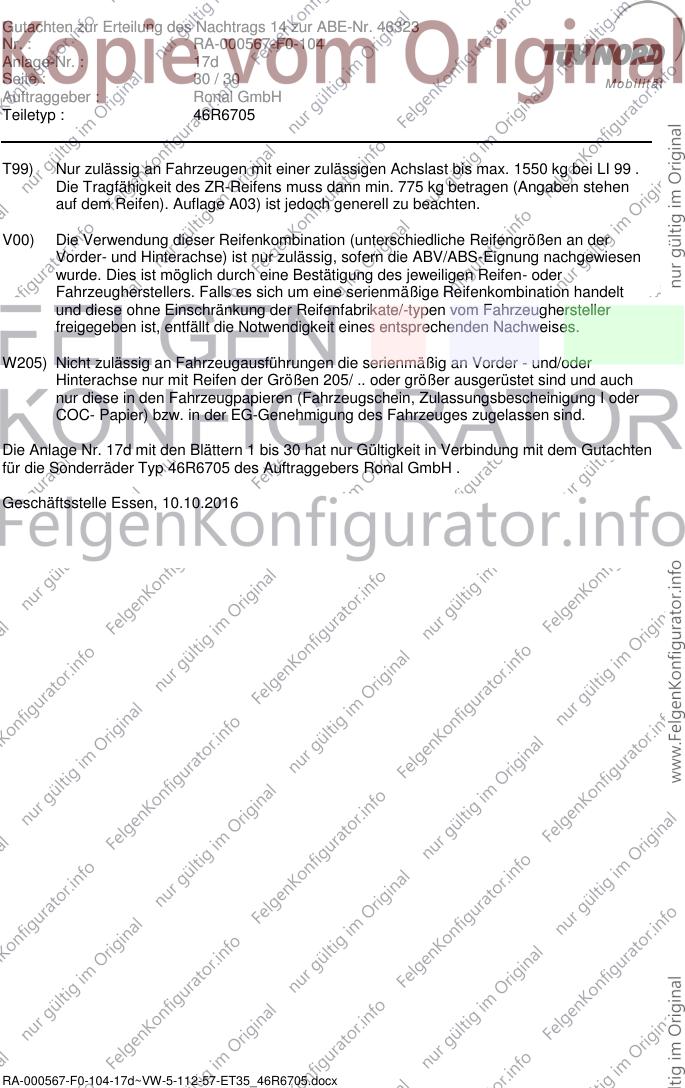

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 46323
Nr. : RA-000567-F0-104
Anlage-Nr. : 17d
Seite : 30 / 30 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 205/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 17d mit den Blättern 1 bis 30 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 46R6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 10.10.2016
RA-000567-F0-104-17d~VW-5-112-57-ET35_46R6705.docx
