TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1303-A00-V01
Prüfgegenstand PKW-Sonderräder
8-9Jx16H2 Typ Space8016, Space9016 und
85-9,5Jx17H2 Typ Space8517, Space9517
Hersteller Volker Schmidt GmbH

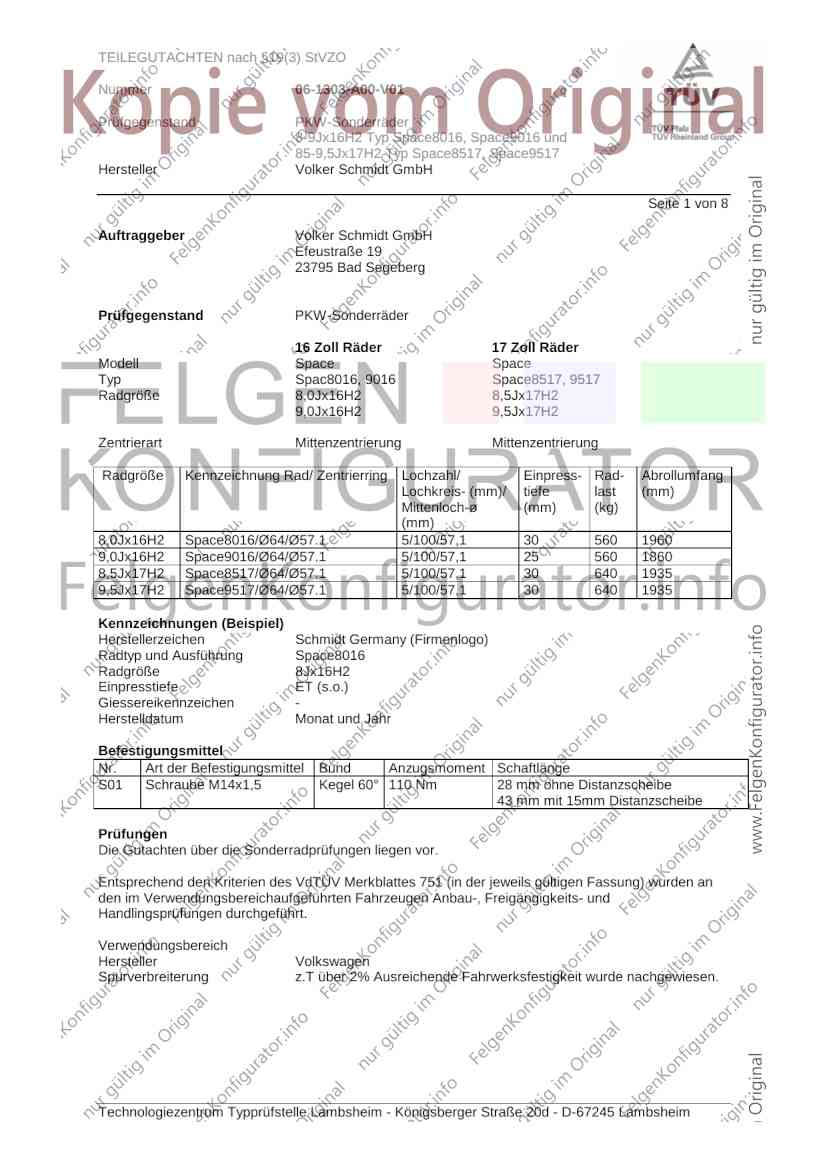

Seite 1 von 8
Auftraggeber Volker Schmidt GmbH
Efeustraße 19
23795 Bad Segeberg
Prüfgegenstand PKW-Sonderräder
16 Zoll Räder 17 Zoll Räder
Modell Space Space
Typ Spac8016, 9016 Space8517, 9517
Radgröße 8,0Jx16H2 8,5Jx17H2
9,0Jx16H2 9,5Jx17H2
Zentrierart Mittenzentrierung Mittenzentrierung
Radgröße Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
8,0Jx16H2 Space8016/Ø64/Ø57.1 5/100/57,1 30 560 1960
9,0Jx16H2 Space9016/Ø64/Ø57.1 5/100/57,1 25 560 1860
8,5Jx17H2 Space8517/Ø64/Ø57.1 5/100/57,1 30 640 1935
9,5Jx17H2 Space9517/Ø64/Ø57.1 5/100/57,1 30 640 1935
Kennzeichnungen (Beispiel)
Herstellerzeichen Schmidt Germany (Firmenlogo)
Radtyp und Ausführung Space8016
Radgröße 8Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge
S01 Schraube M14x1,5 Kegel 60° 110 Nm 28 mm ohne Distanzscheibe
43 mm mit 15mm Distanzscheibe
Prüfungen
Die Gutachten über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Volkswagen
Spurverbreiterung z.T über 2% Ausreichende Fahrwerksfestigkeit wurde nachgewiesen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1303-A00-V01
Prüfgegenstand PKW-Sonderräder
8-9Jx16H2 Typ Space8016, Space9016 und
85-9,5Jx17H2 Typ Space8517, Space9517
Hersteller Volker Schmidt GmbH

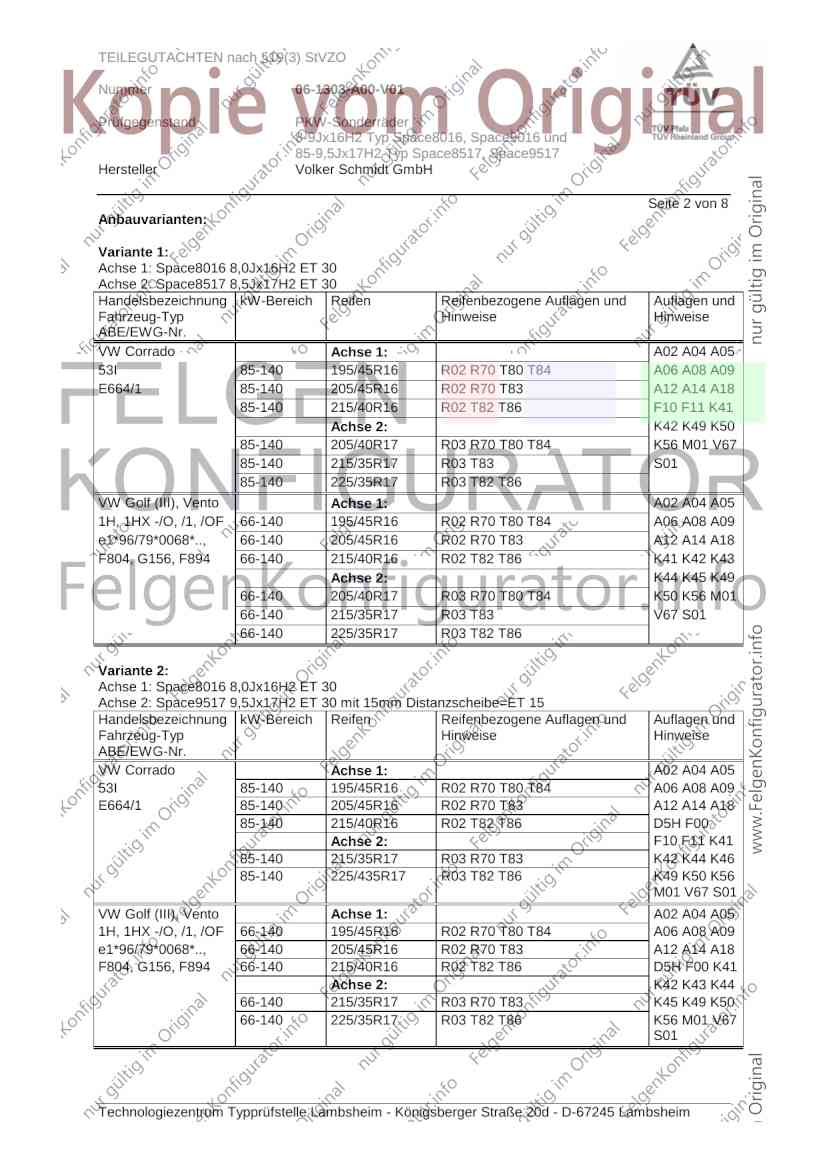

Seite 2 von 8
Anbauvarianten:
Variante 1:
Achse 1: Space8016 8,0Jx16H2 ET 30
Achse 2: Space8517 8,5Jx17H2 ET 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Corrado Achse 1: A02 A04 A05
53I 85-140 195/45R16 R02 R70 T80 T84 A06 A08 A09
E664/1 85-140 205/45R16 R02 R70 T83 A12 A14 A18
85-140 215/40R16 R02 T82 T86 F10 F11 K41
Achse 2: K42 K49 K50
85-140 205/40R17 R03 R70 T80 T84 K56 M01 V67
85-140 215/35R17 R03 T83 S01
85-140 225/35R17 R03 T82 T86
VW Golf (III), Vento Achse 1: A02 A04 A05
1H, 1HX -/O, /1, /OF 66-140 195/45R16 R02 R70 T80 T84 A06 A08 A09
e1*96/79*0068*.., 66-140 205/45R16 R02 R70 T83 A12 A14 A18
F804, G156, F894 66-140 215/40R16 R02 T82 T86 K41 K42 K43
Achse 2: K44 K45 K49
66-140 205/40R17 R03 R70 T80 T84 K50 K56 M01
66-140 215/35R17 R03 T83 V67 S01
66-140 225/35R17 R03 T82 T86
Variante 2:
Achse 1: Space8016 8,0Jx16H2 ET 30
Achse 2: Space9517 9,5Jx17H2 ET 30 mit 15mm Distanzscheibe=ET 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Corrado Achse 1: A02 A04 A05
53I 85-140 195/45R16 R02 R70 T80 T84 A06 A08 A09
E664/1 85-140 205/45R16 R02 R70 T83 A12 A14 A18
85-140 215/40R16 R02 T82 T86 D5H F00
Achse 2: F10 F11 K41
85-140 215/35R17 R03 R70 T83 K42 K44 K46
85-140 225/435R17 R03 T82 T86 K49 K50 K56
M01 V67 S01
VW Golf (III), Vento Achse 1: A02 A04 A05
1H, 1HX -/O, /1, /OF 66-140 195/45R16 R02 R70 T80 T84 A06 A08 A09
e1*96/79*0068*.., 66-140 205/45R16 R02 R70 T83 A12 A14 A18
F804, G156, F894 66-140 215/40R16 R02 T82 T86 D5H F00 K41
Achse 2: K42 K43 K44
66-140 215/35R17 R03 R70 T83 K45 K49 K50
66-140 225/35R17 R03 T82 T86 K56 M01 V67
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1303-A00-V01
Prüfgegenstand PKW-Sonderräder
8-9Jx16H2 Typ Space8016, Space9016 und
85-9,5Jx17H2 Typ Space8517, Space9517
Hersteller Volker Schmidt GmbH

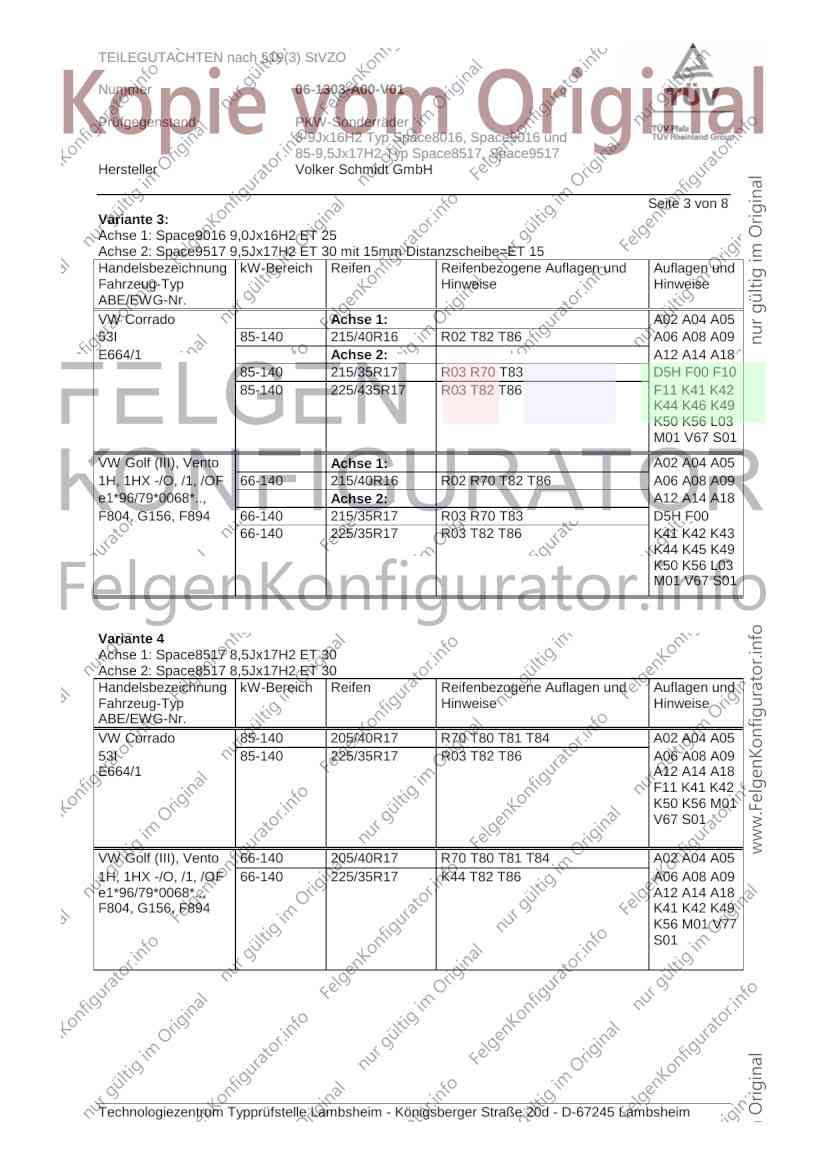

Seite 3 von 8
Variante 3:
Achse 1: Space9016 9,0Jx16H2 ET 25
Achse 2: Space9517 9,5Jx17H2 ET 30 mit 15mm Distanzscheibe=ET 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Corrado Achse 1: A02 A04 A05
53I 85-140 215/40R16 R02 T82 T86 A06 A08 A09
E664/1 Achse 2: A12 A14 A18
85-140 215/35R17 R03 R70 T83 D5H F00 F10
85-140 225/435R17 R03 T82 T86 F11 K41 K42
K44 K46 K49
K50 K56 L03
M01 V67 S01
VW Golf (III), Vento Achse 1: A02 A04 A05
1H, 1HX -/O, /1, /OF 66-140 215/40R16 R02 R70 T82 T86 A06 A08 A09
e1*96/79*0068*.., Achse 2: A12 A14 A18
F804, G156, F894 66-140 215/35R17 R03 R70 T83 D5H F00
66-140 225/35R17 R03 T82 T86 K41 K42 K43
K44 K45 K49
K50 K56 L03
M01 V67 S01
Variante 4
Achse 1: Space8517 8,5Jx17H2 ET 30
Achse 2: Space8517 8,5Jx17H2 ET 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Corrado 85-140 205/40R17 R70 T80 T81 T84 A02 A04 A05
53I 85-140 225/35R17 R03 T82 T86 A06 A08 A09
E664/1 A12 A14 A18
F11 K41 K42
K50 K56 M01
V67 S01
VW Golf (III), Vento 66-140 205/40R17 R70 T80 T81 T84 A02 A04 A05
1H, 1HX -/O, /1, /OF 66-140 225/35R17 K44 T82 T86 A06 A08 A09
e1*96/79*0068*.., A12 A14 A18
F804, G156, F894 K41 K42 K49
K56 M01 V77
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1303-A00-V01
Prüfgegenstand PKW-Sonderräder
8-9Jx16H2 Typ Space8016, Space9016 und
85-9,5Jx17H2 Typ Space8517, Space9517
Hersteller Volker Schmidt GmbH

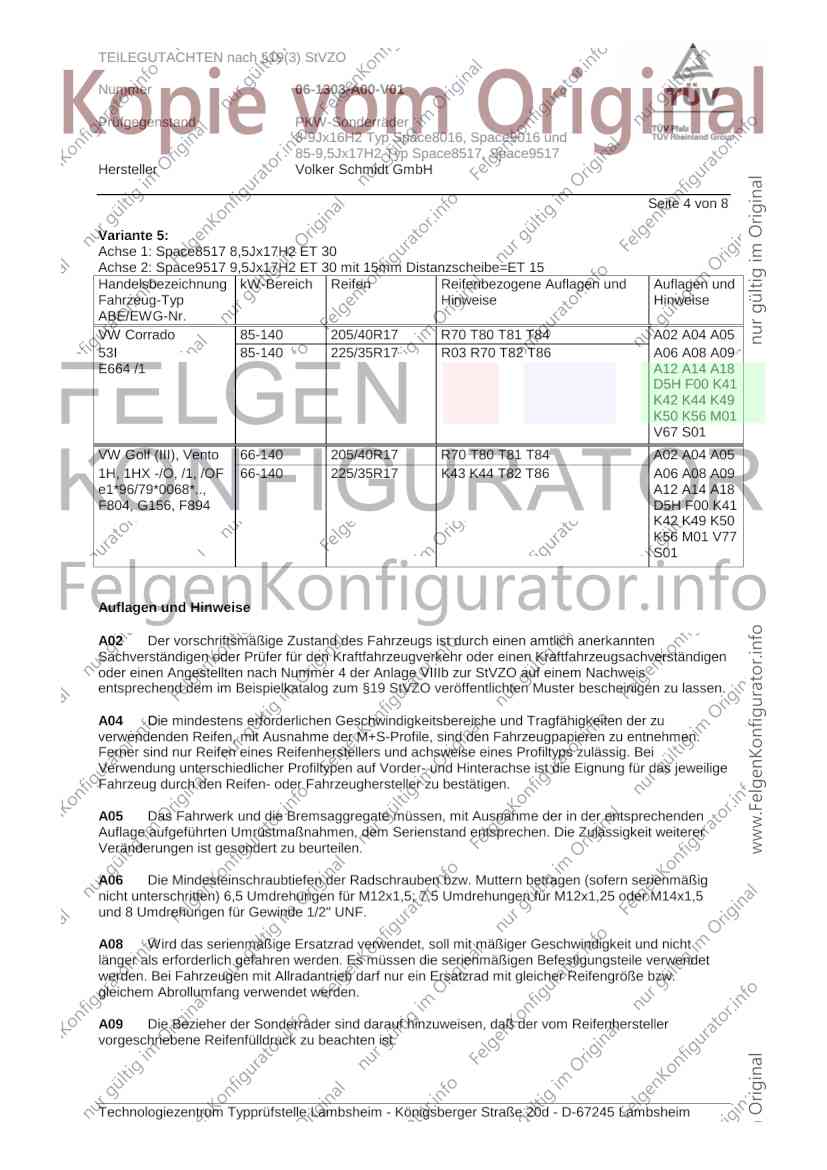

Seite 4 von 8
Variante 5:
Achse 1: Space8517 8,5Jx17H2 ET 30
Achse 2: Space9517 9,5Jx17H2 ET 30 mit 15mm Distanzscheibe=ET 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Corrado 85-140 205/40R17 R70 T80 T81 T84 A02 A04 A05
53I 85-140 225/35R17 R03 R70 T82 T86 A06 A08 A09
E664 /1 A12 A14 A18
D5H F00 K41
K42 K44 K49
K50 K56 M01
V67 S01
VW Golf (III), Vento 66-140 205/40R17 R70 T80 T81 T84 A02 A04 A05
1H, 1HX -/O, /1, /OF 66-140 225/35R17 K43 K44 T82 T86 A06 A08 A09
e1*96/79*0068*.., A12 A14 A18
F804, G156, F894 D5H F00 K41
K42 K49 K50
K56 M01 V77
S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1303-A00-V01
Prüfgegenstand PKW-Sonderräder
8-9Jx16H2 Typ Space8016, Space9016 und
85-9,5Jx17H2 Typ Space8517, Space9517
Hersteller Volker Schmidt GmbH

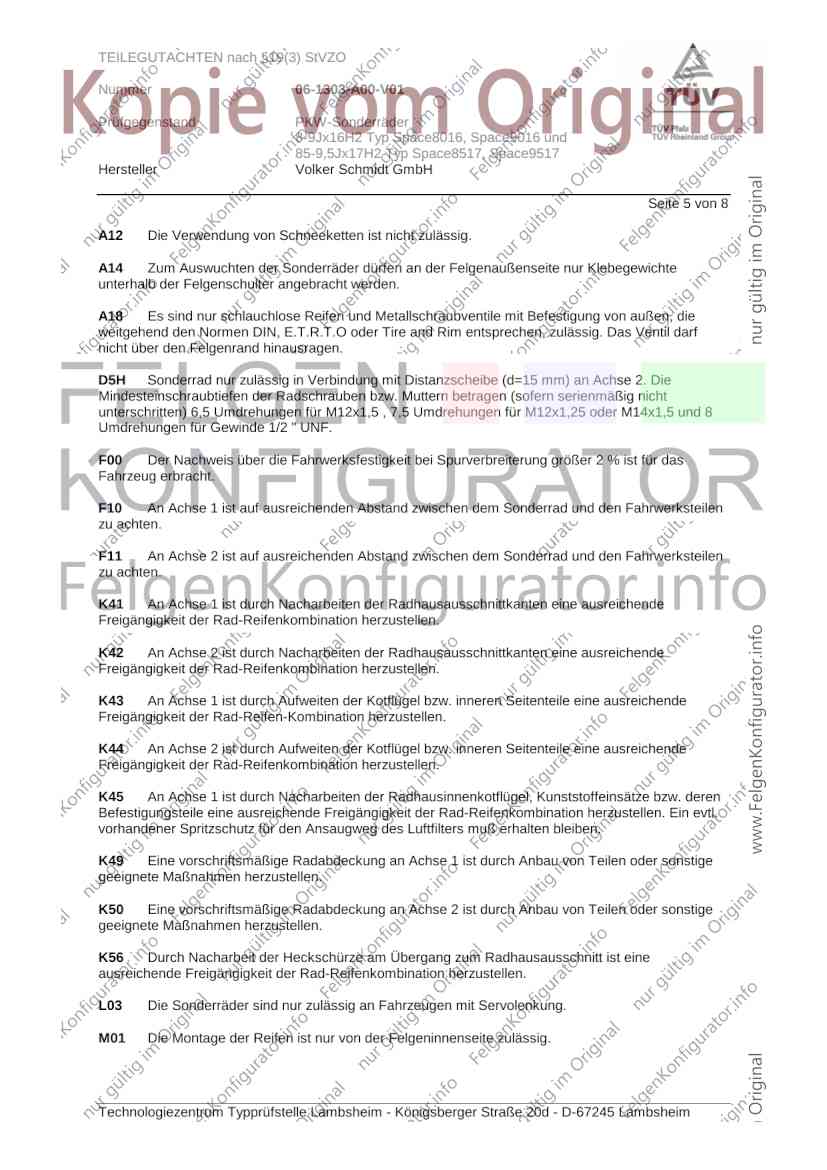

Seite 5 von 8
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
D5H Sonderrad nur zulässig in Verbindung mit Distanzscheibe (d=15 mm) an Achse 2. Die
Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig nicht
unterschritten) 6,5 Umdrehungen für M12x1,5 , 7,5 Umdrehungen für M12x1,25 oder M14x1,5 und 8
Umdrehungen für Gewinde 1/2 " UNF.
F00 Der Nachweis über die Fahrwerksfestigkeit bei Spurverbreiterung größer 2 % ist für das
Fahrzeug erbracht.
F10 An Achse 1 ist auf ausreichenden Abstand zwischen dem Sonderrad und den Fahrwerksteilen
zu achten.
F11 An Achse 2 ist auf ausreichenden Abstand zwischen dem Sonderrad und den Fahrwerksteilen
zu achten.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L03 Die Sonderräder sind nur zulässig an Fahrzeugen mit Servolenkung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1303-A00-V01
Prüfgegenstand PKW-Sonderräder
8-9Jx16H2 Typ Space8016, Space9016 und
85-9,5Jx17H2 Typ Space8517, Space9517
Hersteller Volker Schmidt GmbH

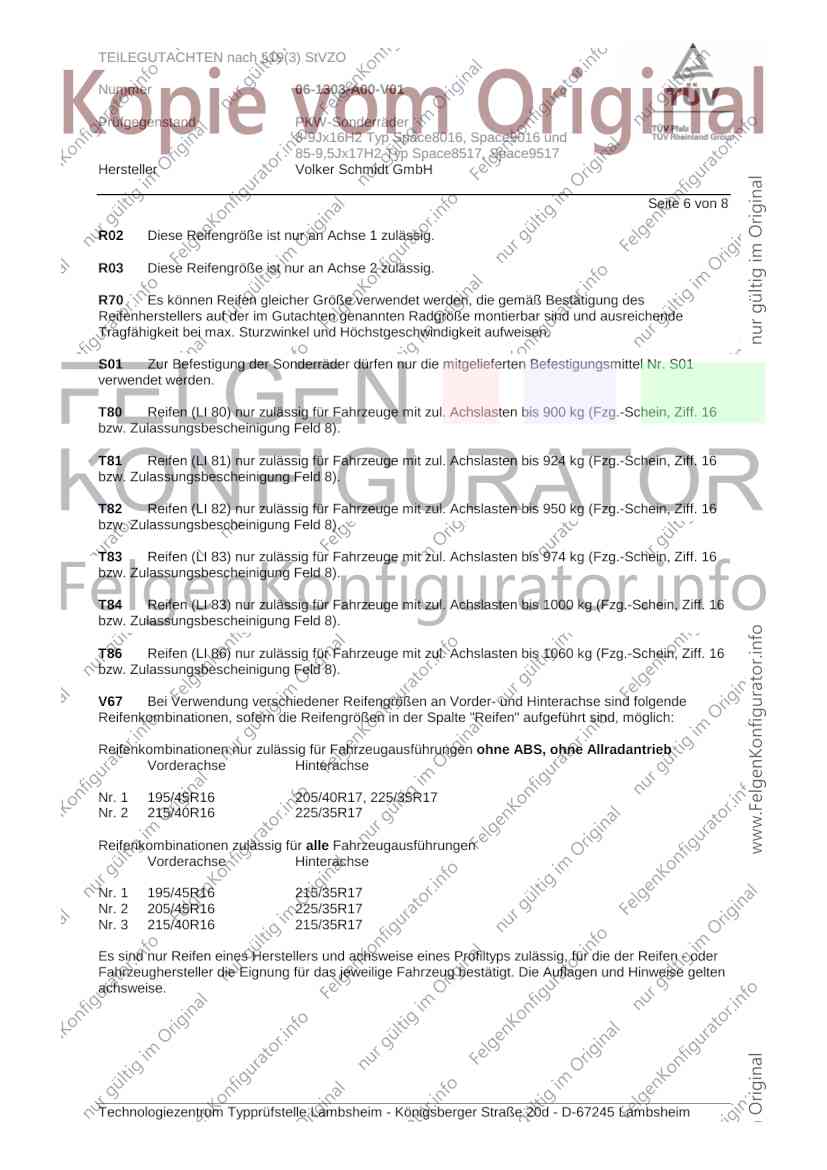

Seite 6 von 8
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V67 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Reifenkombinationen nur zulässig für Fahrzeugausführungen ohne ABS, ohne Allradantrieb
Vorderachse Hinterachse
Nr. 1 195/45R16 205/40R17, 225/35R17
Nr. 2 215/40R16 225/35R17
Reifenkombinationen zulässig für alle Fahrzeugausführungen
Vorderachse Hinterachse
Nr. 1 195/45R16 215/35R17
Nr. 2 205/45R16 225/35R17
Nr. 3 215/40R16 215/35R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1303-A00-V01
Prüfgegenstand PKW-Sonderräder
8-9Jx16H2 Typ Space8016, Space9016 und
85-9,5Jx17H2 Typ Space8517, Space9517
Hersteller Volker Schmidt GmbH

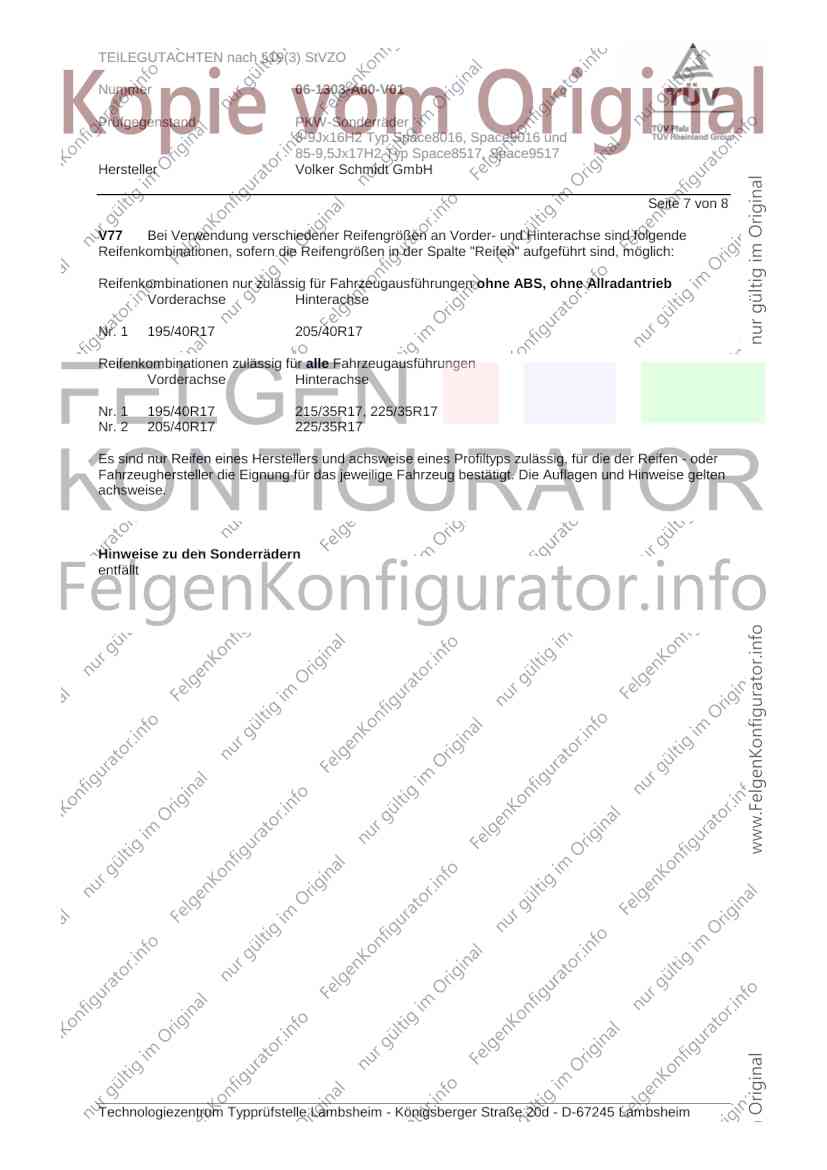

Seite 7 von 8
V77 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Reifenkombinationen nur zulässig für Fahrzeugausführungen ohne ABS, ohne Allradantrieb
Vorderachse Hinterachse
Nr. 1 195/40R17 205/40R17
Reifenkombinationen zulässig für alle Fahrzeugausführungen
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17, 225/35R17
Nr. 2 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zu den Sonderrädern
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1303-A00-V01
Prüfgegenstand PKW-Sonderräder
8-9Jx16H2 Typ Space8016, Space9016 und
85-9,5Jx17H2 Typ Space8517, Space9517
Hersteller Volker Schmidt GmbH

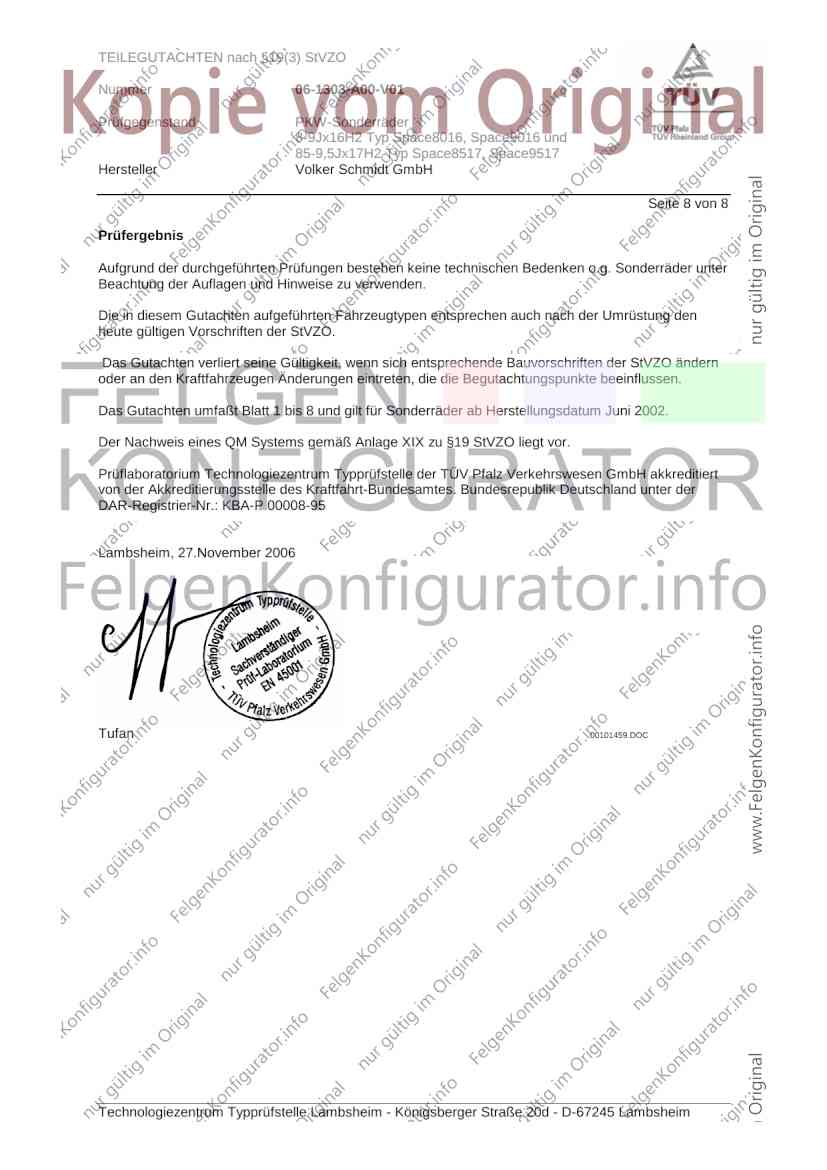

Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Juni 2002.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 27.November 2006
Tufan 00101459.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
