Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 46323
Nr. : RA-000567-B0-104
Anlage-Nr. : 10d
Seite : 1/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 46R6705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 46R6705.03
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2025 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1H, 1HX1, 1HXO, 1J, 1Y, 35I, Radschraube, Kegel 60°, Gewinde AP50397 120 Nm
35I-299, 53I, 5Z, 6R, 9C, 9N M14x1,5, Schaftlänge 26,5 mm
Typ: 53I
ABE / EG-Genehmigung: E664/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 118 Corrado 205/45R16 A01) bis A10)
K15)
215/40R16
140 Corrado VR6 215/40R16
E664/1/NT06E 950/710 5/100/57,0
RA-000567-B0-104-10d~VW-5-100-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 46323
Nr. : RA-000567-B0-104
Anlage-Nr. : 10d
Seite : 2/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: 35I
ABE / EG-Genehmigung: E657; E657/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 100 Passat, 215/40R16 A01) bis A10)
Passat Variant K16)K75)
225/40R16
110 Passat , -Variant (16V) 225/45R16
128 Passat , -Variant VR6 G01)K11)
E657/1/NT14E 1020/1020 5/100/57,0
Typ: 35I-299
ABE / EG-Genehmigung: E960
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Aufagen
135 Passat Variant VR6 syncro 215/40R16 A02) bis A10)
215/45R16
E960/NT14E 1035/1060 5/100/57,0
Typ: 1HXO
ABE / EG-Genehmigung: F804
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Golf, 205/45R16 A01) bis A10)
Vento K75) K16)
215/40R16
K09)K11)
128 Vento VR6, 205/45R16
Golf VR6 K75)
215/40R16
K09)K11)
F804/NT17E 980/840 5/100/57,0
RA-000567-B0-104-10d~VW-5-100-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 46323
Nr. : RA-000567-B0-104
Anlage-Nr. : 10d

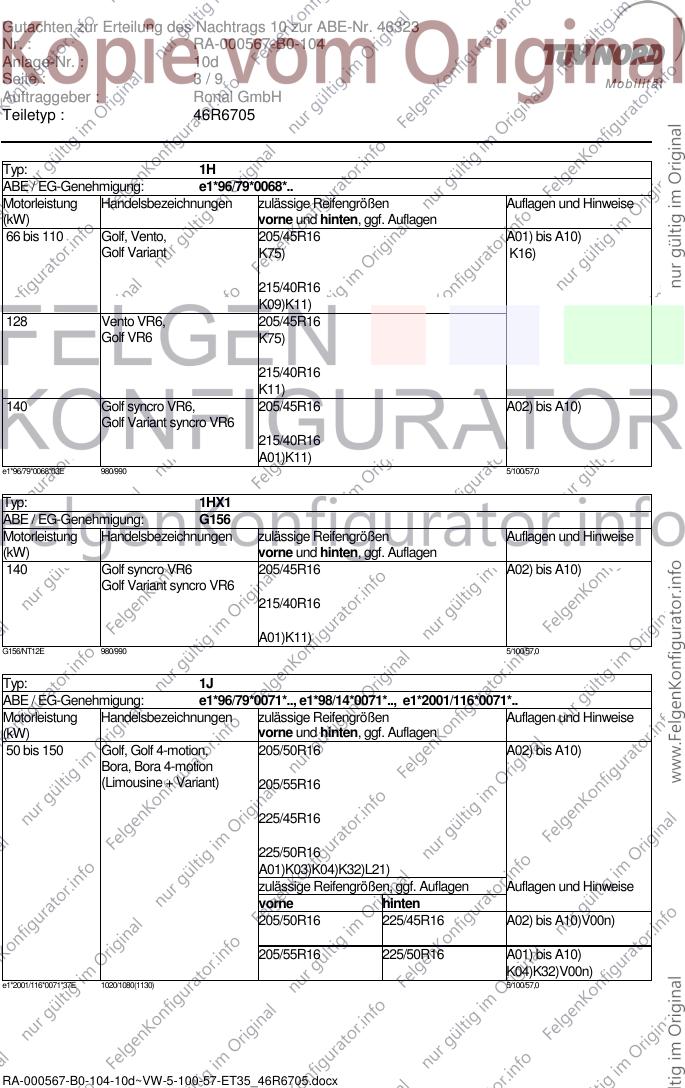

Seite : 3/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: 1H
ABE / EG-Genehmigung: e1*96/79*0068*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Golf, Vento, 205/45R16 A01) bis A10)
Golf Variant K75) K16)
215/40R16
K09)K11)
128 Vento VR6, 205/45R16
Golf VR6 K75)
215/40R16
K11)
140 Golf syncro VR6, 205/45R16 A02) bis A10)
Golf Variant syncro VR6
215/40R16
A01)K11)
e1*96/79*0068*03E 980/990 5/100/57,0
Typ: 1HX1
ABE / EG-Genehmigung: G156
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 Golf syncro VR6 205/45R16 A02) bis A10)
Golf Variant syncro VR6
215/40R16
A01)K11)
G156/NT12E 980/990 5/100/57,0
Typ: 1J
ABE / EG-Genehmigung: e1*96/79*0071*.., e1*98/14*0071*.., e1*2001/116*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 150 Golf, Golf 4-motion, 205/50R16 A02) bis A10)
Bora, Bora 4-motion
(Limousine + Variant) 205/55R16
225/45R16
225/50R16
A01)K03)K04)K32)L21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R16 225/45R16 A02) bis A10)V00n)
205/55R16 225/50R16 A01) bis A10)
K04)K32)V00n)
e1*2001/116*0071*37E 1020/1080(1130) 5/100/57,0
RA-000567-B0-104-10d~VW-5-100-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 46323
Nr. : RA-000567-B0-104
Anlage-Nr. : 10d

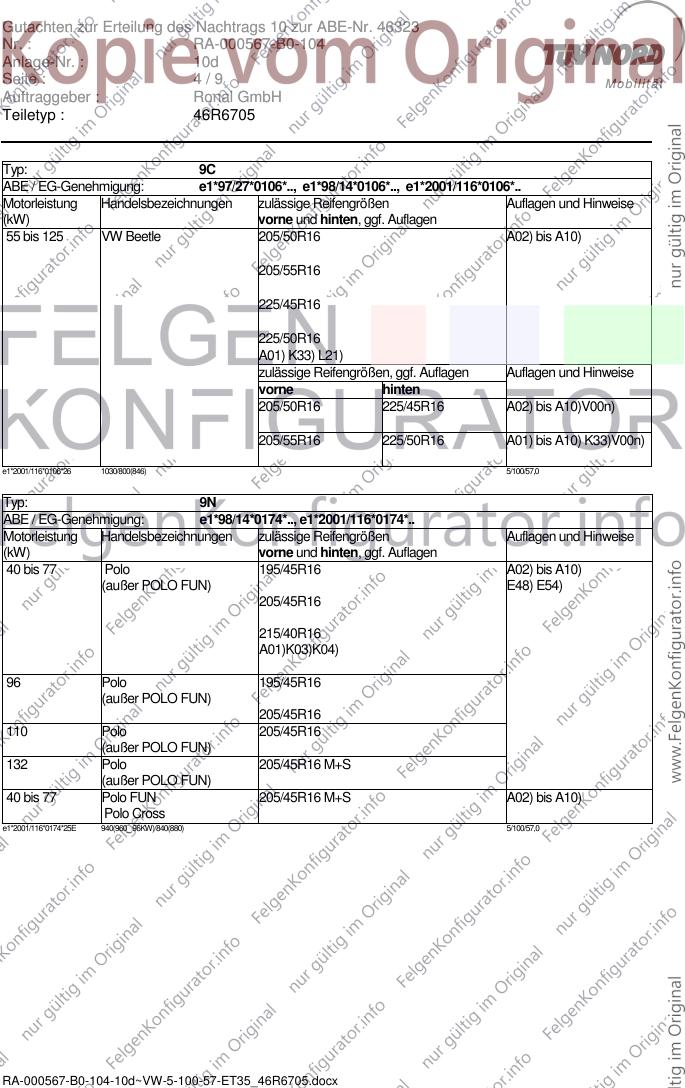

Seite : 4/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: 9C
ABE / EG-Genehmigung: e1*97/27*0106*.., e1*98/14*0106*.., e1*2001/116*0106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW Beetle 205/50R16 A02) bis A10)
205/55R16
225/45R16
225/50R16
A01) K33) L21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R16 225/45R16 A02) bis A10)V00n)
205/55R16 225/50R16 A01) bis A10) K33)V00n)
e1*2001/116*0106*26 1030/800(846) 5/100/57,0
Typ: 9N
ABE / EG-Genehmigung: e1*98/14*0174*.., e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 Polo 195/45R16 A02) bis A10)
(außer POLO FUN) E48) E54)
205/45R16
215/40R16
A01)K03)K04)
96 Polo 195/45R16
(außer POLO FUN)
205/45R16
110 Polo 205/45R16
(außer POLO FUN)
132 Polo 205/45R16 M+S
(außer POLO FUN)
40 bis 77 Polo FUN 205/45R16 M+S A02) bis A10)
Polo Cross
e1*2001/116*0174*25E 940(960_ 96KW)/840(880) 5/100/57,0
RA-000567-B0-104-10d~VW-5-100-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 46323
Nr. : RA-000567-B0-104
Anlage-Nr. : 10d
Seite : 5/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: 1Y
ABE / EG-Genehmigung: e1*2001/116*0205*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 New Beetle Cabrio 205/50R16 A02) bis A10)
205/55R16
225/45R16
225/50R16
A01) K33) L21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R16 225/45R16 A02) bis A10)V00n)
205/55R16 225/50R16 A01) bis A10)V00n)K33)
e1*2001/116*0205*16 1040/939(974)
Typ: 5Z
ABE / EG-Genehmigung: e1*2001/116*0301*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 Fox 195/45R16 A01) bis A10)
(außer Cross Fox) K03) E49)E54) K04)
205/45R16
K03)
215/40R16
K01)
e1*2001/116*0301*09 870/800(-) 5/100/57,0
RA-000567-B0-104-10d~VW-5-100-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 46323
Nr. : RA-000567-B0-104
Anlage-Nr. : 10d

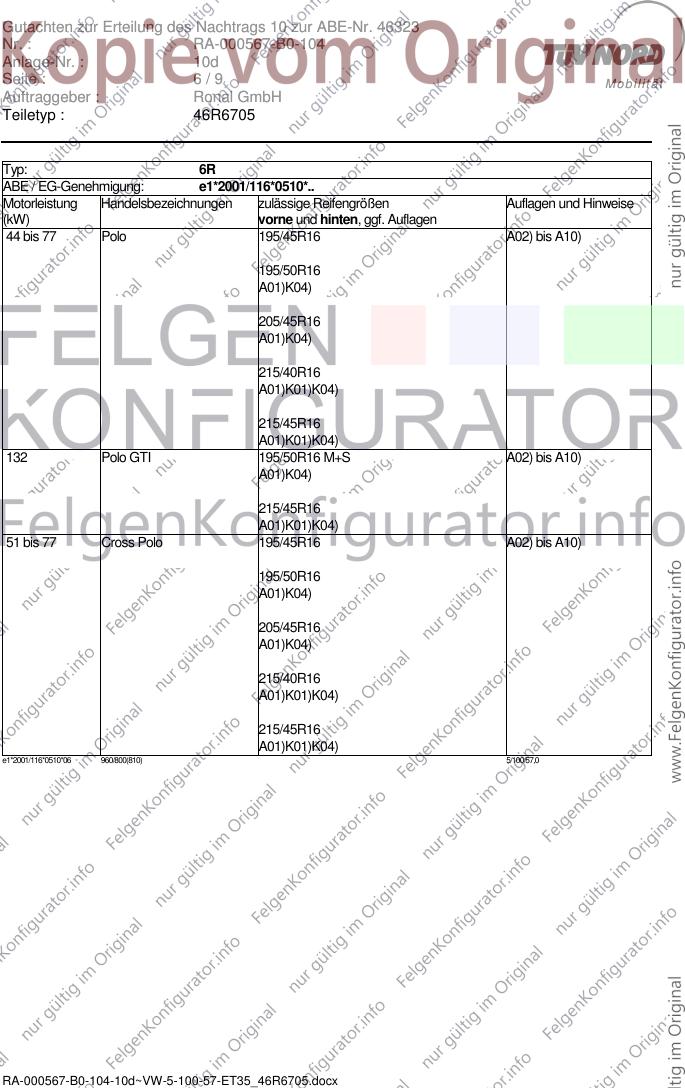

Seite : 6/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: 6R
ABE / EG-Genehmigung: e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 77 Polo 195/45R16 A02) bis A10)
195/50R16
A01)K04)
205/45R16
A01)K04)
215/40R16
A01)K01)K04)
215/45R16
A01)K01)K04)
132 Polo GTI 195/50R16 M+S A02) bis A10)
A01)K04)
215/45R16
A01)K01)K04)
51 bis 77 Cross Polo 195/45R16 A02) bis A10)
195/50R16
A01)K04)
205/45R16
A01)K04)
215/40R16
A01)K01)K04)
215/45R16
A01)K01)K04)
e1*2001/116*0510*06 960/800(810) 5/100/57,0
RA-000567-B0-104-10d~VW-5-100-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 46323
Nr. : RA-000567-B0-104
Anlage-Nr. : 10d

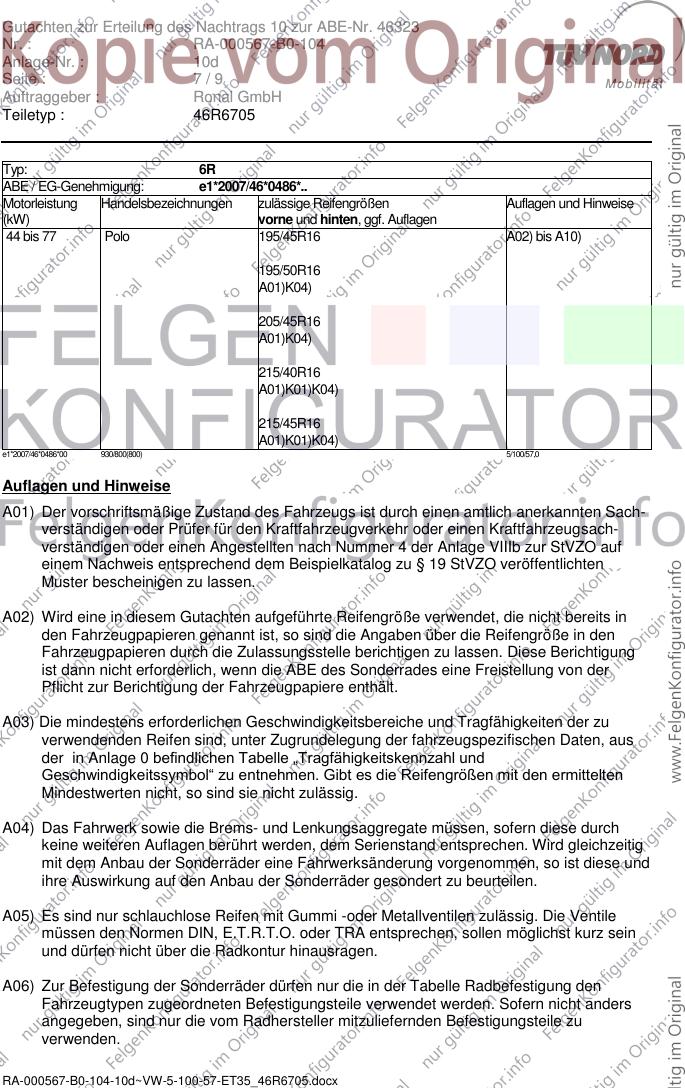

Seite : 7/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: 6R
ABE / EG-Genehmigung: e1*2007/46*0486*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 77 Polo 195/45R16 A02) bis A10)
195/50R16
A01)K04)
205/45R16
A01)K04)
215/40R16
A01)K01)K04)
215/45R16
A01)K01)K04)
e1*2007/46*0486*00 930/800(800) 5/100/57,0
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
RA-000567-B0-104-10d~VW-5-100-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 46323
Nr. : RA-000567-B0-104
Anlage-Nr. : 10d

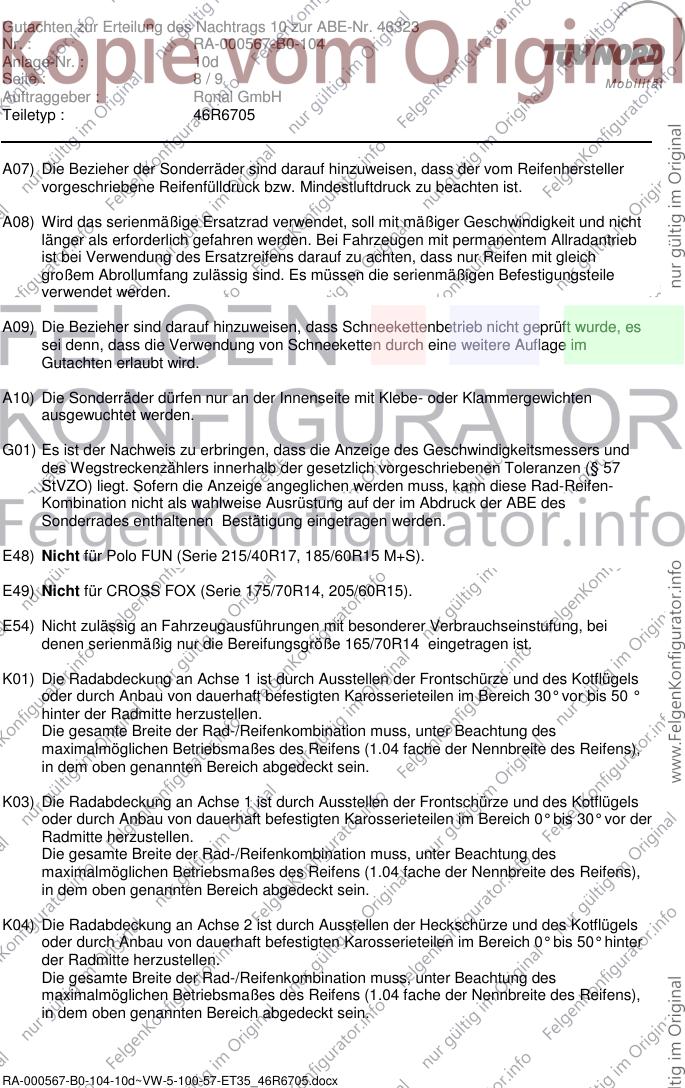

Seite : 8/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
E48) Nicht für Polo FUN (Serie 215/40R17, 185/60R15 M+S).
E49) Nicht für CROSS FOX (Serie 175/70R14, 205/60R15).
E54) Nicht zulässig an Fahrzeugausführungen mit besonderer Verbrauchseinstufung, bei
denen serienmäßig nur die Bereifungsgröße 165/70R14 eingetragen ist.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000567-B0-104-10d~VW-5-100-57-ET35_46R6705.docx
Gutachten zur Erteilung des Nachtrags 10 zur ABE-Nr. 46323
Nr. : RA-000567-B0-104
Anlage-Nr. : 10d
Seite : 9/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
K09) Bei Fahrzeugen ohne serienmäßige Kotflügelverbreiterungen, ist durch die Montage
einer geeigneten Kotflügelverbreiterung für eine ausreichende Abdeckung des Reifens
und des Rades (EG-Richtlinie) oder der Reifenlauffläche (Richtlinien zu Par. 36a StVZO)
zu sorgen.
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K32) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich ab Seitenschutzleiste bis etwa
zur Radmitte, ein Streifen von ca. 50 mm Höhe (gemessen von der Radhausaus-
schnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus anzulegen.
K33) An Achse 2 sind die Radhausausschnittkanten von der Stoßfängeroberkante bis zum
Schweller komplett abzuschneiden.
K75) An Achse 2 sind die ggf. vorhandenen Kunststoffkanten von Kotflügelverbreiterungen
entsprechend zu kürzen und klebend zu befestigen.
L21) Bei Fahrzeugausführungen mit Turbomotor (Benziner und Diesel) ist im rechten vorderen
Radhaus der zum Ladeluftkühler führende Luftkanal zur Fahrzeugmitte hin zu versetzen.
Entfällt bei Fz.-Ausf. mit Serienbereifung 225/45R17, bzw. 225/40R18.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist,
entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 10d mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 46R6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 26.10.2010
RA-000567-B0-104-10d~VW-5-100-57-ET35_46R6705.docx
