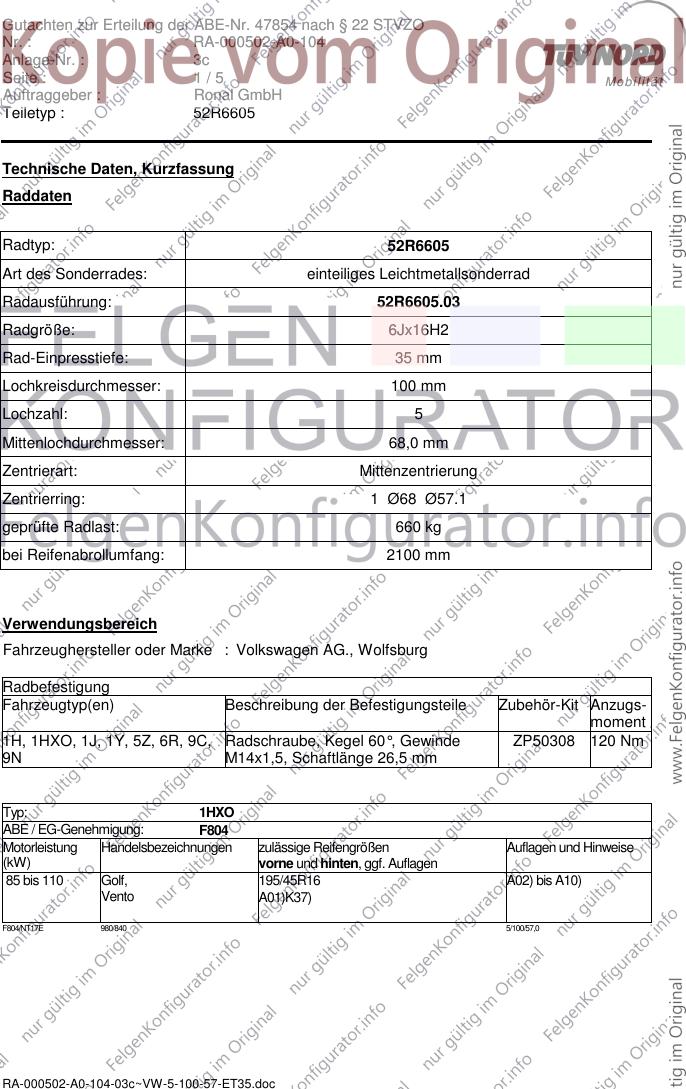

Gutachten zur Erteilung der ABE-Nr. 47854 nach § 22 STVZO
Nr. : RA-000502-A0-104
Anlage-Nr. : 3c
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
Technische Daten, Kurzfassung
Raddaten
Radtyp: 52R6605
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 52R6605.03
Radgröße: 6Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 660 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1H, 1HXO, 1J, 1Y, 5Z, 6R, 9C, Radschraube, Kegel 60°, Gewinde ZP50308 120 Nm
9N M14x1,5, Schaftlänge 26,5 mm
Typ: 1HXO
ABE / EG-Genehmigung: F804
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Golf, 195/45R16 A02) bis A10)
Vento A01)K37)
F804/NT17E 980/840 5/100/57,0
RA-000502-A0-104-03c~VW-5-100-57-ET35.doc
Gutachten zur Erteilung der ABE-Nr. 47854 nach § 22 STVZO
Nr. : RA-000502-A0-104
Anlage-Nr. : 3c
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
Typ: 1H
ABE / EG-Genehmigung: e1*96/79*0068*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Golf, Vento, Golf Variant 195/45R16 A02) bis A10)
A01)K37)
e1*96/79*0068*03E 980/990 5/100/57,0
Typ: 1J
ABE / EG-Genehmigung: e1*96/79*0071*.. , e1*98/14*0071*.. , e1*2001/116*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 150 Golf, Golf 4-motion, 195/55R16 A02) bis A10)
Bora, Bora 4-motion E74)
(Limousine, Kombi)
205/50R16
205/55R16
e1*2001/116*0071*37E 1020/1080(1130) 5/100/57,0
Typ: 9C
ABE / EG-Genehmigung: e1*97/27*0106*.., e1*98/14*0106*.. , e1*2001/116*0106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 VW Beetle 195/55R16 A02) bis A10)
E61)
205/50R16
205/55R16
e1*2001/116*0106*26 1030/800(846) 5/100/57,0
Typ: 9N
ABE / EG-Genehmigung: e1*98/14*0174*.. , e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 Polo 195/45R16 A02) bis A10)
(außer POLO FUN) E48) E54)
96 Polo 195/45R16
(außer POLO FUN)
e1*2001/116*0174*25E 940(960_ 96KW)/840(880) 5/100/57,0
RA-000502-A0-104-03c~VW-5-100-57-ET35.doc
Gutachten zur Erteilung der ABE-Nr. 47854 nach § 22 STVZO
Nr. : RA-000502-A0-104
Anlage-Nr. : 3c
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
Typ: 1Y
ABE / EG-Genehmigung: e1*2001/116*0205*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 New Beetle Cabrio 195/55R16 A02) bis A10)
E61)
205/50R16
205/55R16
e1*2001/116*0205*16 1040/939(974)
Typ: 5Z
ABE / EG-Genehmigung: e1*2001/116*0301*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 Fox 175/50R16 A02) bis A10)
(außer Cross Fox) E49)E54)
195/45R16
A01)K03)K04)
e1*2001/116*0301*09 870/800(-) 5/100/57,0
Typ: 6R
ABE / EG-Genehmigung: e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 77 Polo 185/50R16 A02) bis A10)
T81)
195/45R16
195/50R16
e1*2001/116*0510*04 960/770(795) 5/100/57,0
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Mus-
ter bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000502-A0-104-03c~VW-5-100-57-ET35.doc
Gutachten zur Erteilung der ABE-Nr. 47854 nach § 22 STVZO
Nr. : RA-000502-A0-104
Anlage-Nr. : 3c
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“
zu entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind
sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese
und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur vom Radhersteller mitzuliefernden Befesti-
gungsteile verwendet werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
E48) Nicht für Polo FUN (Serie 215/40R17, 185/60R15 M+S).
E49) Nicht für CROSS FOX (Serie 175/70R14, 205/60R15).
E54) Nicht zulässig an Fahrzeugausführungen mit besonderer Verbrauchseinstufung, bei de-
nen serienmäßig nur die Bereifungsgröße 165/70R14 eingetragen ist.
E61) Nicht für Fahrzeugausführungen, die serienmäßig nur mit Rädern ab Felgenbreite 6,5
Zoll ausgerüstet sind oder nur solche in den Fahrzeugpapieren (Fahrzeugschein, Zulas-
sungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen sind.
E74) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig nur mit Reifengröße ab
Nennbreite 205/.. ausgerüstet sind oder nur solche in den Fahrzeugpapieren (Fahrzeug-
schein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000502-A0-104-03c~VW-5-100-57-ET35.doc
Gutachten zur Erteilung der ABE-Nr. 47854 nach § 22 STVZO
Nr. : RA-000502-A0-104
Anlage-Nr. : 3c
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K37) An Achse 2 sind folgende Maßnahmen zur Freigängigkeit erforderlich:
Die Radhauskanten sind im Bereich ab Stoßfänger bis ca. 150 mm unterhalb der Seiten-
schutzleiste umzulegen. Die Kunststoff-Kotflügel-Verbreiterung ist im gleichen Bereich
entsprechend zu kürzen, so dass sie nicht über die umgelegte Radhauskante nach innen
ragt (neu verkleben). Die radlaufseitige Kante des Stoßfängers ist im oberen Bereich um
ca. 3-5 mm zu kürzen.
T81) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 924 kg bei LI 81 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 462 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten .
Die Anlage Nr. 3c mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 52R6605 des Auftraggebers Ronal GmbH .
Essen, 09.03.2010
