Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23d
Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
Technische Daten, Kurzfassung
Raddaten
Radtyp: 48R8855
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 48R8855.37
Radgröße: 8½Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2285 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1K, 1KM, 1KP, 3C, 1F, 16, 16H Serien-Radschraube, Kugel Ø 26 mm, ZP50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
7M Radschraube, Kugel Ø 26 mm, ZP50792 140 Nm
Gewinde M14x1,5, Schaftlänge 35 mm
3D, 3d Serien-Radschraube, Kugel Ø 26 mm, ZP50704 140 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 27 mm
RA-000657-A0-104-23d~VW-5-112-57-ET45_48R8855.docx

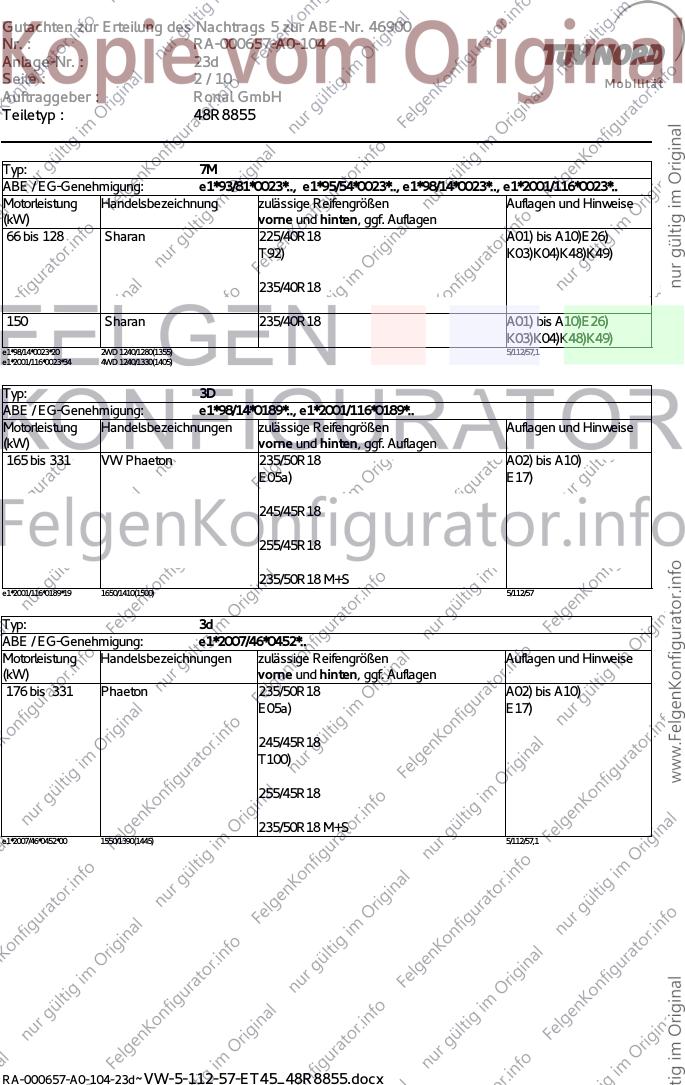

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23d
Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
Typ: 7M
ABE / EG-Genehmigung: e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*.., e1*2001/116*0023*..
Motorleistung Handelsbezeichnung zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 128 Sharan 225/40R18 A01) bis A10)E26)
T92) K03)K04)K48)K49)
235/40R18
150 Sharan 235/40R18 A01) bis A10)E26)
K03)K04)K48)K49)
e1*98/14*0023*20 2WD 1240/1280(1355) 5/112/57,1
e1*2001/116*0023*34 4WD 1240/1330(1405)
Typ: 3D
ABE / EG-Genehmigung: e1*98/14*0189*.., e1*2001/116*0189*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
165 bis 331 VW Phaeton 235/50R18 A02) bis A10)
E05a) E17)
245/45R18
255/45R18
235/50R18 M+S
e1*2001/116*0189*19 1650/1410(1500) 5/112/57
Typ: 3d
ABE / EG-Genehmigung: e1*2007/46*0452*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
176 bis 331 Phaeton 235/50R18 A02) bis A10)
E05a) E17)
245/45R18
T100)
255/45R18
235/50R18 M+S
e1*2007/46*0452*00 1550/1390(1445) 5/112/57,1
RA-000657-A0-104-23d~VW-5-112-57-ET45_48R8855.docx

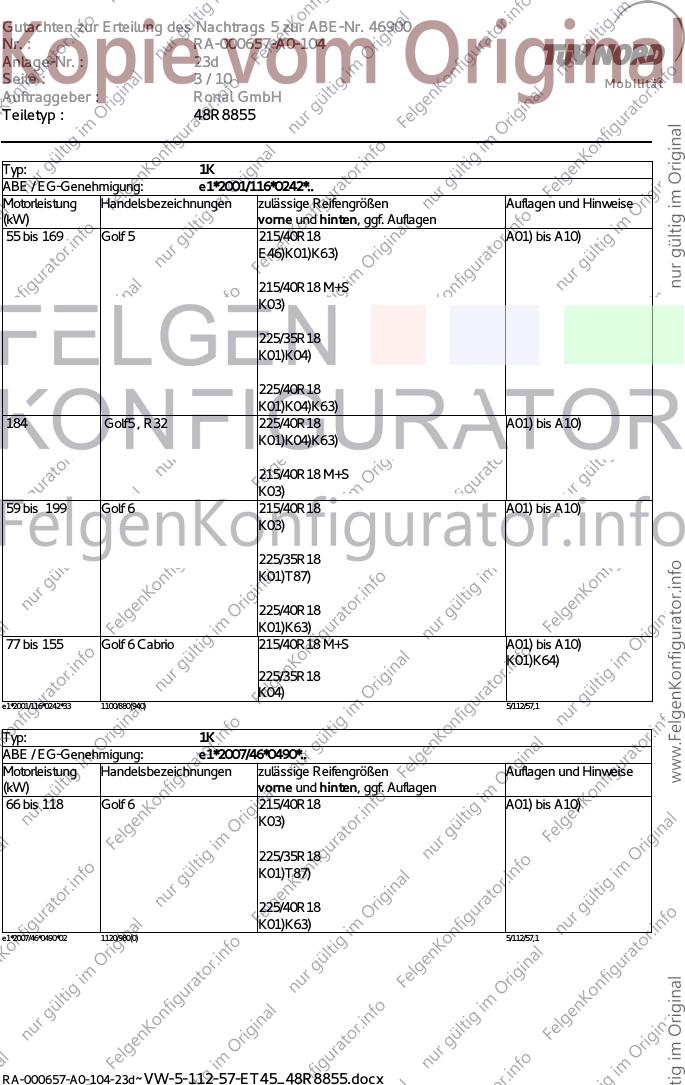

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23d
Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
Typ: 1K
ABE / EG-Genehmigung: e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 Golf 5 215/40R18 A01) bis A10)
E46)K01)K63)
215/40R18 M+S
K03)
225/35R18
K01)K04)
225/40R18
K01)K04)K63)
184 Golf5 , R32 225/40R18 A01) bis A10)
K01)K04)K63)
215/40R18 M+S
K03)
59 bis 199 Golf 6 215/40R18 A01) bis A10)
K03)
225/35R18
K01)T87)
225/40R18
K01)K63)
77 bis 155 Golf 6 Cabrio 215/40R18 M+S A01) bis A10)
K01)K64)
225/35R18
K04)
e1*2001/116*0242*33 1100/880(940) 5/112/57,1
Typ: 1K
ABE / EG-Genehmigung: e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 118 Golf 6 215/40R18 A01) bis A10)
K03)
225/35R18
K01)T87)
225/40R18
K01)K63)
e1*2007/46*0490*02 1120/980(0) 5/112/57,1
RA-000657-A0-104-23d~VW-5-112-57-ET45_48R8855.docx
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23d
Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
Typ: 1KP
ABE / EG-Genehmigung: e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 Golf Plus, 215/40R18 A01) bis A10)
Golf Plus Cross K03)K63) K04)
225/35R18
K01)
225/40R18
K01)K63)
e1*2001/116*0304*25 1150/990(1035) 5/112/57,1
Typ: 1KP
ABE / EG-Genehmigung: e1*2007/46*0491*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 90 Golf Plus 215/40R18 A01) bis A10)
K03)K63) K04)
225/35R18
K01)
225/40R18
K01)K63)
e1*2007/46*0491*03 1090/1060(0) 5/112/57
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 Jetta, 215/40R18 A01) bis A10)
Golf 5 Variant, E46)K03) K64)
Golf 6 Variant
225/35R18
K01)K04)
225/40R18
K01)K04)
e1*2001/116*0328*22 1100/1080 (1110) 5/112/57
RA-000657-A0-104-23d~VW-5-112-57-ET45_48R8855.docx
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23d
Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
Typ: 1KM
ABE / EG-Genehmigung: e1*2007/46*0492*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 90 Golf 6 Variant 215/40R18 A01) bis A10)
E46)K03) K64)
225/35R18
K01)K04)
225/40R18
K01)K04)
e1*2007/46*0492*02 1030/1070(0) 5/112/57,1
Typ: 3C
ABE / EG-Genehmigung: e1*2001/116*0307*..,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 Passat, 225/40R18 A01) bis A10)
Passat Variant K03) K63)
235/40R18
K03)
245/35R18
K01)K04)K21)
184 bis 220 Passat, 225/40R18 M+S A01) bis A10)
Passat Variant, K03)K63)
Passat R36, 235/40R18
Passat Variant R36
e1*2001/116*0307*29 5/112/57
Typ: 3C
ABE / EG-Genehmigung: e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 220 Passat, 225/40R18 A01) bis A10)
Passat Variant K03) K63)
235/40R18
K03)
245/35R18
K01)K04)K21)
e1*2007/46*0547*00 5/112/57,1
RA-000657-A0-104-23d~VW-5-112-57-ET45_48R8855.docx

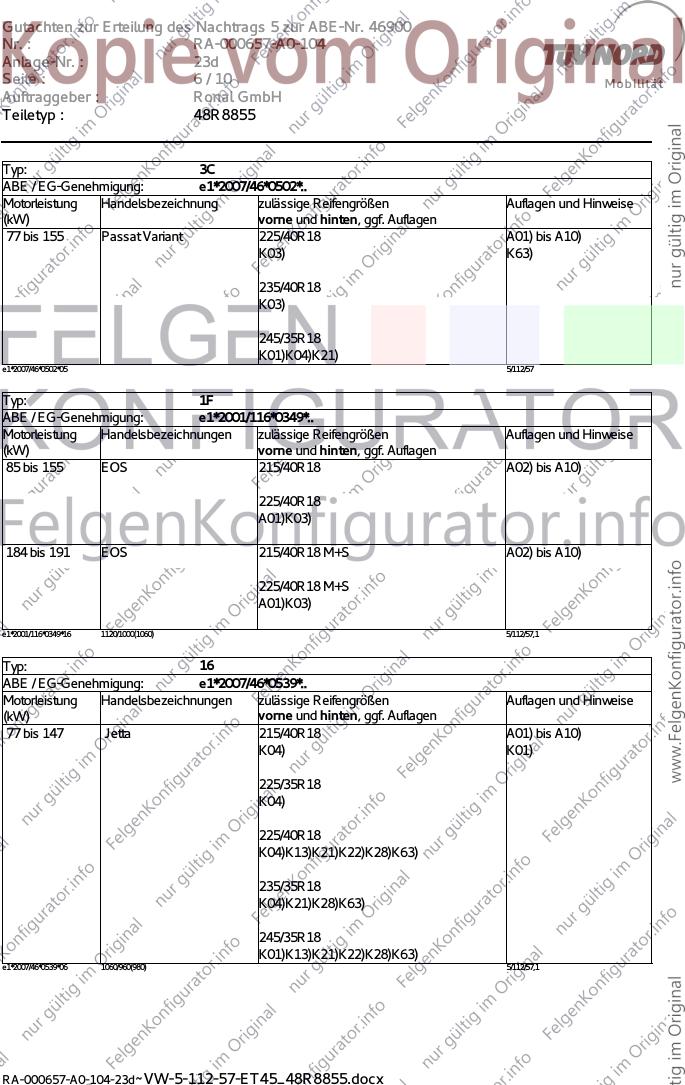

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23d
Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
Typ: 3C
ABE / EG-Genehmigung: e1*2007/46*0502*..
Motorleistung Handelsbezeichnung zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 Passat Variant 225/40R18 A01) bis A10)
K03) K63)
235/40R18
K03)
245/35R18
K01)K04)K21)
e1*2007/46*0502*05 5/112/57
Typ: 1F
ABE / EG-Genehmigung: e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 155 EOS 215/40R18 A02) bis A10)
225/40R18
A01)K03)
184 bis 191 EOS 215/40R18 M+S A02) bis A10)
225/40R18 M+S
A01)K03)
e1*2001/116*0349*16 1120/1000(1060) 5/112/57,1
Typ: 16
ABE / EG-Genehmigung: e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 147 Jetta 215/40R18 A01) bis A10)
K04) K01)
225/35R18
K04)
225/40R18
K04)K13)K21)K22)K28)K63)
235/35R18
K04)K21)K28)K63)
245/35R18
K01)K13)K21)K22)K28)K63)
e1*2007/46*0539*06 1060/960(980) 5/112/57,1
RA-000657-A0-104-23d~VW-5-112-57-ET45_48R8855.docx

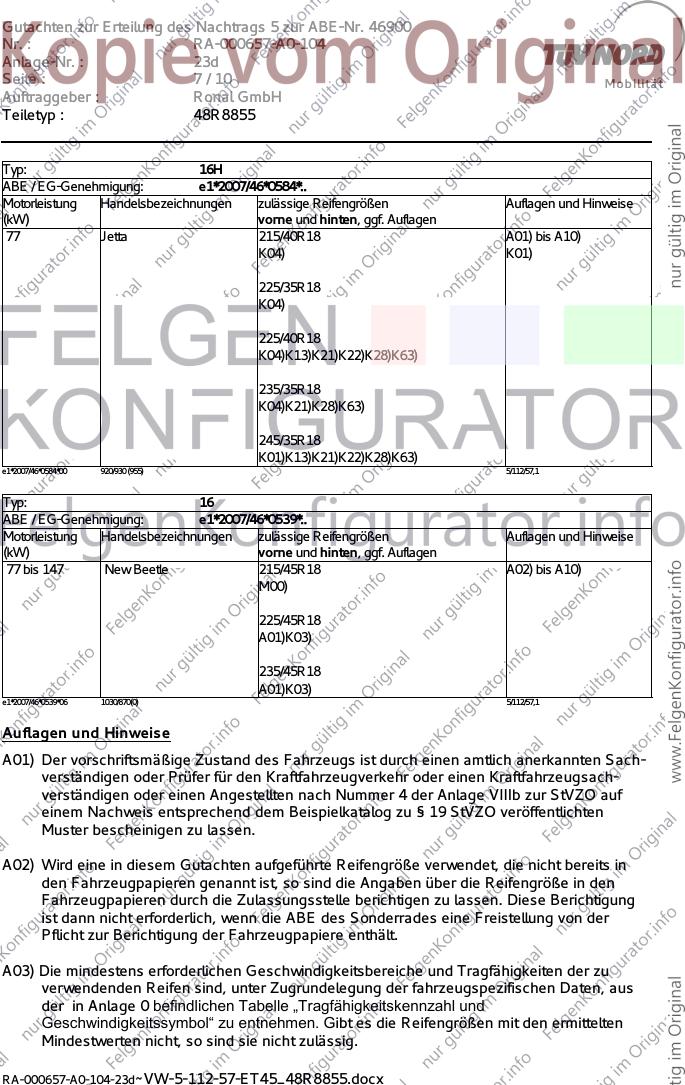

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23d
Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
Typ: 16H
ABE / EG-Genehmigung: e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Jetta 215/40R18 A01) bis A10)
K04) K01)
225/35R18
K04)
225/40R18
K04)K13)K21)K22)K28)K63)
235/35R18
K04)K21)K28)K63)
245/35R18
K01)K13)K21)K22)K28)K63)
e1*2007/46*0584*00 920/930 (955) 5/112/57,1
Typ: 16
ABE / EG-Genehmigung: e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 147 New Beetle 215/45R18 A02) bis A10)
M00)
225/45R18
A01)K03)
235/45R18
A01)K03)
e1*2007/46*0539*06 1030/870(0) 5/112/57,1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000657-A0-104-23d~VW-5-112-57-ET45_48R8855.docx

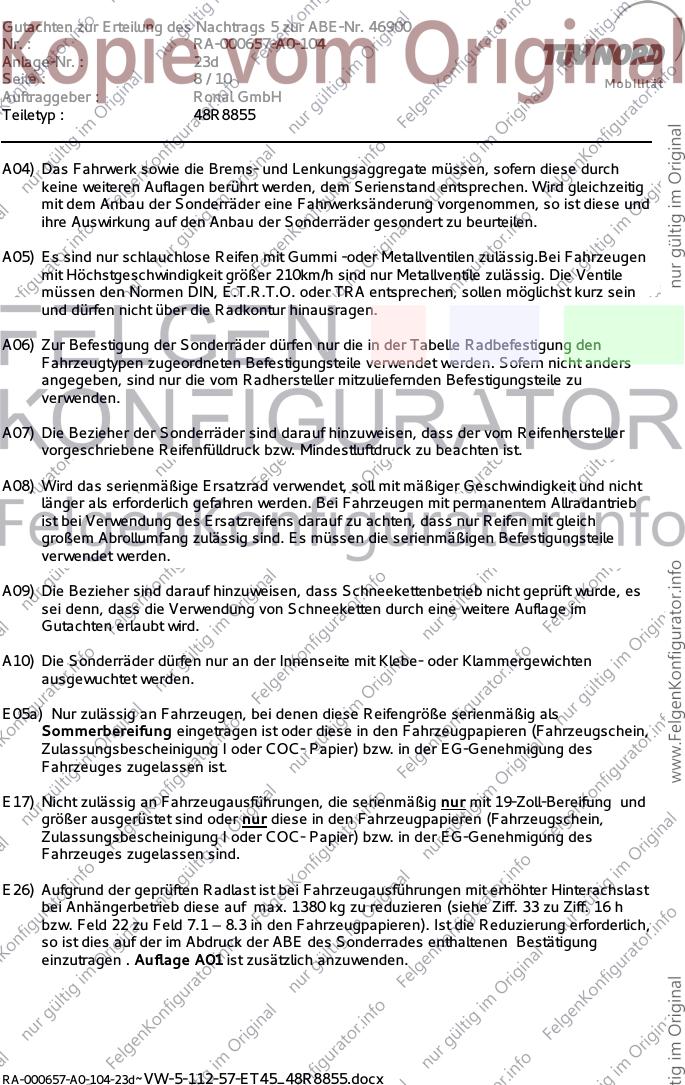

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23d
Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E17) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 19-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E26) Aufgrund der geprüften Radlast ist bei Fahrzeugausführungen mit erhöhter Hinterachslast
bei Anhängerbetrieb diese auf max. 1380 kg zu reduzieren (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren). Ist die Reduzierung erforderlich,
so ist dies auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung
einzutragen . Auflage A01 ist zusätzlich anzuwenden.
RA-000657-A0-104-23d~VW-5-112-57-ET45_48R8855.docx
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23d
Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855
E46) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfänger-
oberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K48) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind die
Radhausausschnittkanten im Bereich von der Radmitte bis zum Stoßfänger umzulegen.
K49) Die Befestigungslasche des Stoßfängers (Kunststoff und Metall) ist komplett - auf einer
Länge von 60 mm nach hinten – abzutrennen. Der Stoßfänger ist anschließend mit einer
3 mm Blechschraube neu zu befestigten. Die verbleibende Ausbuchtung im
Kunststoffradinnenhaus muss warm nach innen eingeformt werden.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur seit-
lichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
RA-000657-A0-104-23d~VW-5-112-57-ET45_48R8855.docx
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 46900
Nr. : RA-000657-A0-104
Anlage-Nr. : 23d
Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 48R8855

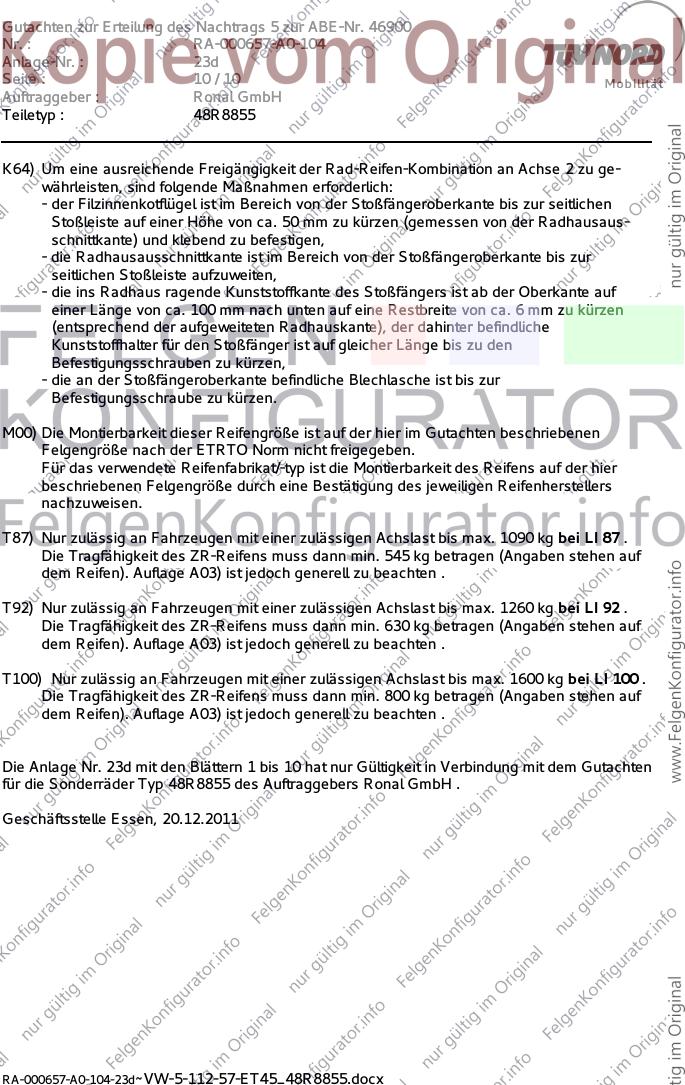

K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu ge-
währleisten, sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste auf einer Höhe von ca. 50 mm zu kürzen (gemessen von der Radhausaus-
schnittkante) und klebend zu befestigen,
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste aufzuweiten,
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 100 mm nach unten auf eine Restbreite von ca. 6 mm zu kürzen
(entsprechend der aufgeweiteten Radhauskante), der dahinter befindliche
Kunststoffhalter für den Stoßfänger ist auf gleicher Länge bis zu den
Befestigungsschrauben zu kürzen,
- die an der Stoßfängeroberkante befindliche Blechlasche ist bis zur
Befestigungsschraube zu kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier
beschriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers
nachzuweisen.
T87) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg bei LI 87 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 545 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
Die Anlage Nr. 23d mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 48R8855 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 20.12.2011
RA-000657-A0-104-23d~VW-5-112-57-ET45_48R8855.docx
