Gutachten 366-0227-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 20 VW Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

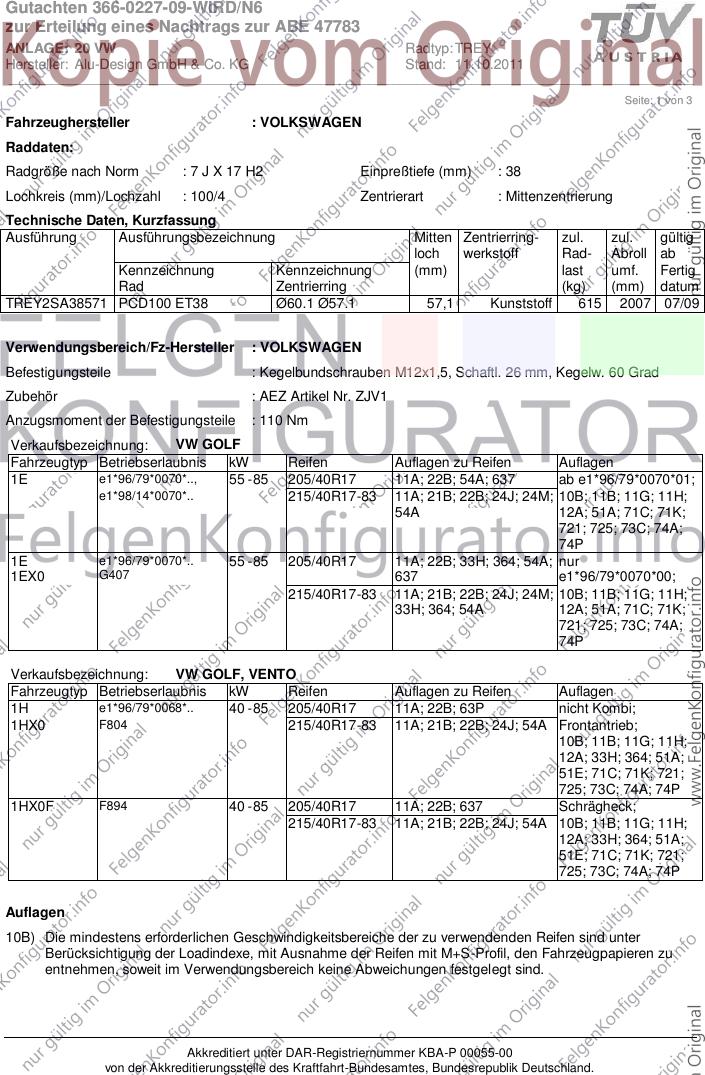

Seite: 1 von 3
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREY2SA38571 PCD100 ET38 Ø60.1 Ø57.1 57,1 Kunststoff 615 2007 07/09
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel Nr. ZJV1
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: VW GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1E e1*96/79*0070*.., 55 - 85 205/40R17 11A; 22B; 54A; 637 ab e1*96/79*0070*01;
e1*98/14*0070*.. 215/40R17-83 11A; 21B; 22B; 24J; 24M; 10B; 11B; 11G; 11H;
54A 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
1E e1*96/79*0070*.. 55 - 85 205/40R17 11A; 22B; 33H; 364; 54A; nur
1EX0 G407 637 e1*96/79*0070*00;
215/40R17-83 11A; 21B; 22B; 24J; 24M; 10B; 11B; 11G; 11H;
33H; 364; 54A 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: VW GOLF, VENTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1H e1*96/79*0068*.. 40 - 85 205/40R17 11A; 22B; 63P nicht Kombi;
1HX0 F804 215/40R17-83 11A; 21B; 22B; 24J; 54A Frontantrieb;
10B; 11B; 11G; 11H;
12A; 33H; 364; 51A;
51E; 71C; 71K; 721;
725; 73C; 74A; 74P
1HX0F F894 40 - 85 205/40R17 11A; 22B; 637 Schrägheck;
215/40R17-83 11A; 21B; 22B; 24J; 54A 10B; 11B; 11G; 11H;
12A; 33H; 364; 51A;
51E; 71C; 71K; 721;
725; 73C; 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 20 VW Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

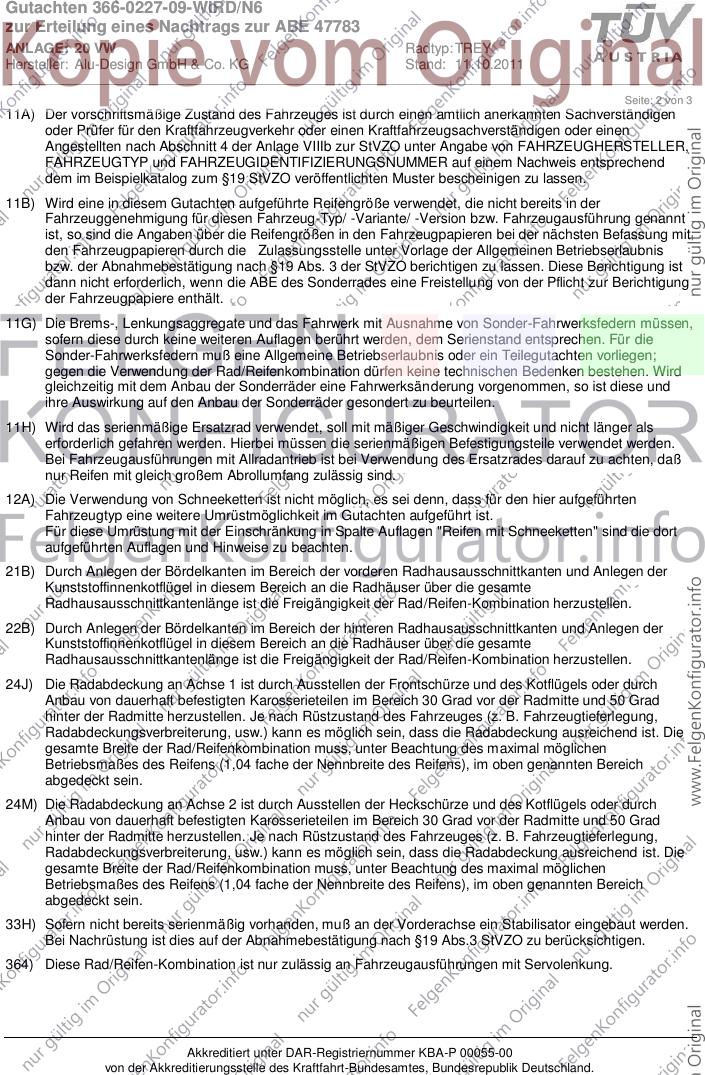

Seite: 2 von 3
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der Bördelkanten im Bereich der vorderen Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der Bördelkanten im Bereich der hinteren Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
33H) Sofern nicht bereits serienmäßig vorhanden, muß an der Vorderachse ein Stabilisator eingebaut werden.
Bei Nachrüstung ist dies auf der Abnahmebestätigung nach §19 Abs.3 StVZO zu berücksichtigen.
364) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Servolenkung.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 20 VW Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

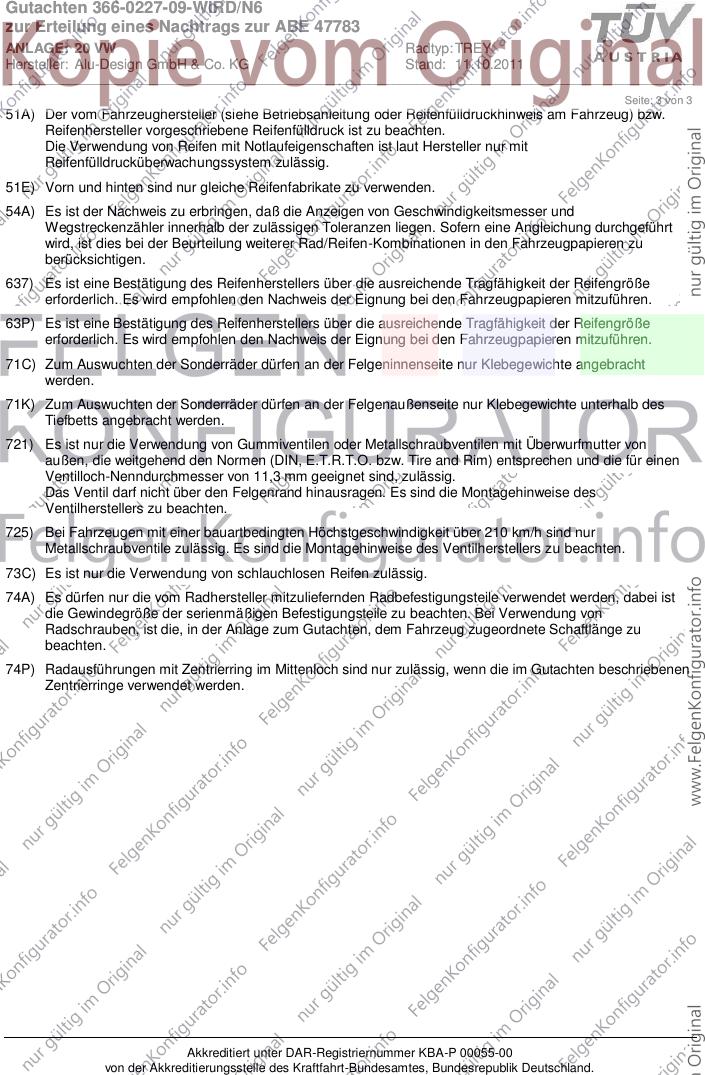

Seite: 3 von 3
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51E) Vorn und hinten sind nur gleiche Reifenfabrikate zu verwenden.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
637) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
63P) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
