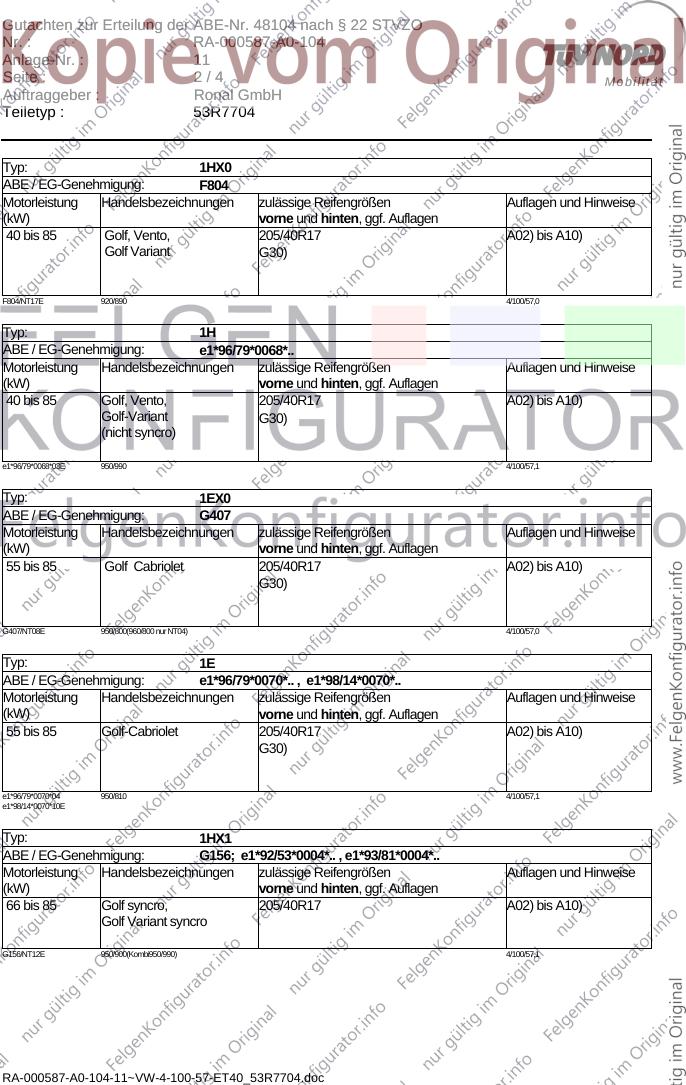

Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 11
Seite : 1/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7704
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R7704.03
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 675 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1E, 1EX0, 1H, 1HX0, 1HX1, 35I Radschraube, Kegel 60°, Gewinde ZP40308 110 Nm
M12x1,5, Schaftlänge 28 mm
Typ: 35I
ABE / EG-Genehmigung: E657 ; E657/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 100 Passat, 205/40R17 A01) bis A10)
Passat Variant F10)
(bis zul. Achslast 1000 kg)
. E657/1/NT14E 950/1020 4/100/57,1
RA-000587-A0-104-11~VW-4-100-57-ET40_53R7704.doc
Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 11
Seite : 2/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: 1HX0
ABE / EG-Genehmigung: F804
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 85 Golf, Vento, 205/40R17 A02) bis A10)
Golf Variant G30)
F804/NT17E 920/890 4/100/57,0
Typ: 1H
ABE / EG-Genehmigung: e1*96/79*0068*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 85 Golf, Vento, 205/40R17 A02) bis A10)
Golf-Variant G30)
(nicht syncro)
e1*96/79*0068*03E 950/990 4/100/57,1
Typ: 1EX0
ABE / EG-Genehmigung: G407
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Golf Cabriolet 205/40R17 A02) bis A10)
G30)
G407/NT08E 950/800(960/800 nur NT04) 4/100/57,0
Typ: 1E
ABE / EG-Genehmigung: e1*96/79*0070*.. , e1*98/14*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Golf-Cabriolet 205/40R17 A02) bis A10)
G30)
e1*96/79*0070*04 950/810 4/100/57,1
e1*98/14*0070*10E
Typ: 1HX1
ABE / EG-Genehmigung: G156; e1*92/53*0004*.. , e1*93/81*0004*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 85 Golf syncro, 205/40R17 A02) bis A10)
Golf Variant syncro
G156/NT12E 950/900(Kombi950/990) 4/100/57,1
RA-000587-A0-104-11~VW-4-100-57-ET40_53R7704.doc
Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 11
Seite : 3/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen. Die Ventile dürfen nicht über die Rad-
außenkontur hinausragen
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
F10) Nicht geprüft an Fahrzeugausführungen mit Niveauregulierung.
RA-000587-A0-104-11~VW-4-100-57-ET40_53R7704.doc
Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 11
Seite : 4/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
G30) Bei Fahrzeugen, bei denen die Reifengröße 195/60R14 nicht bereits serienmäßig einge-
tragen ist, sind die Auflagen A01) und G01) zu beachten.
Die Anlage Nr. 11 mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R7704 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 07.01.2011
