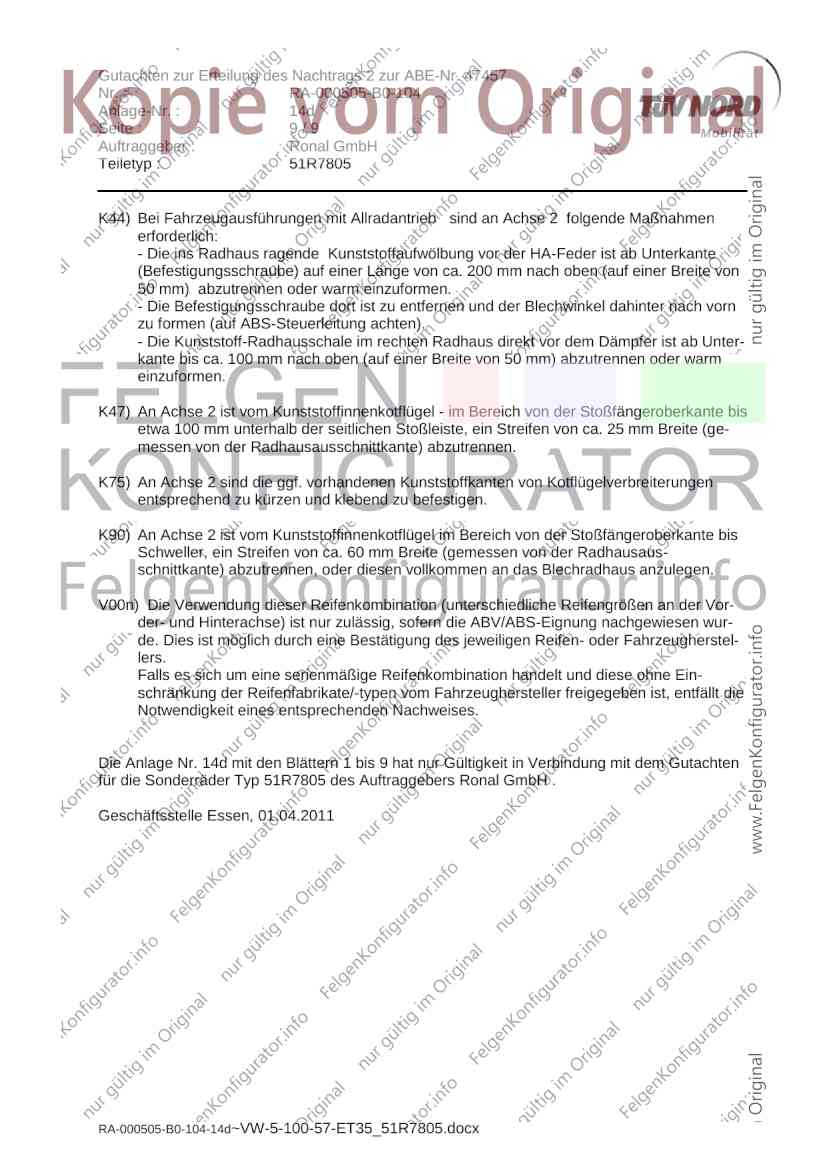

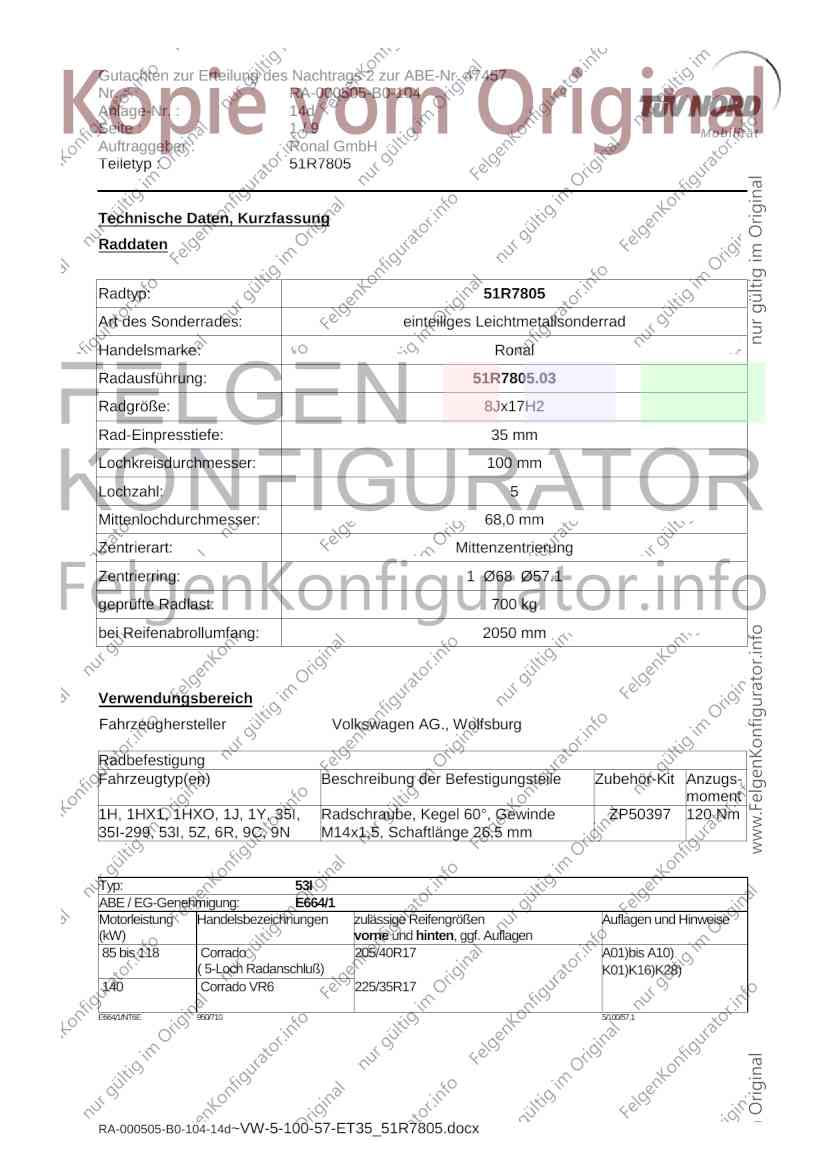

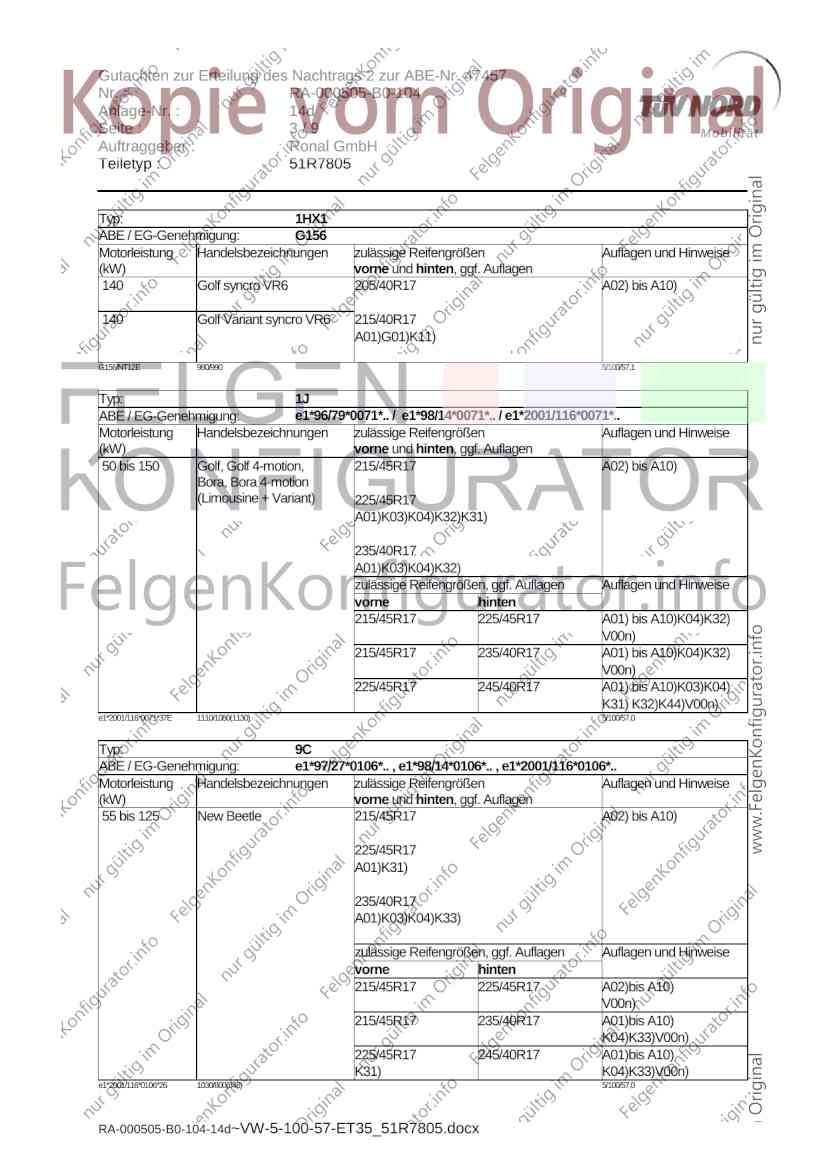

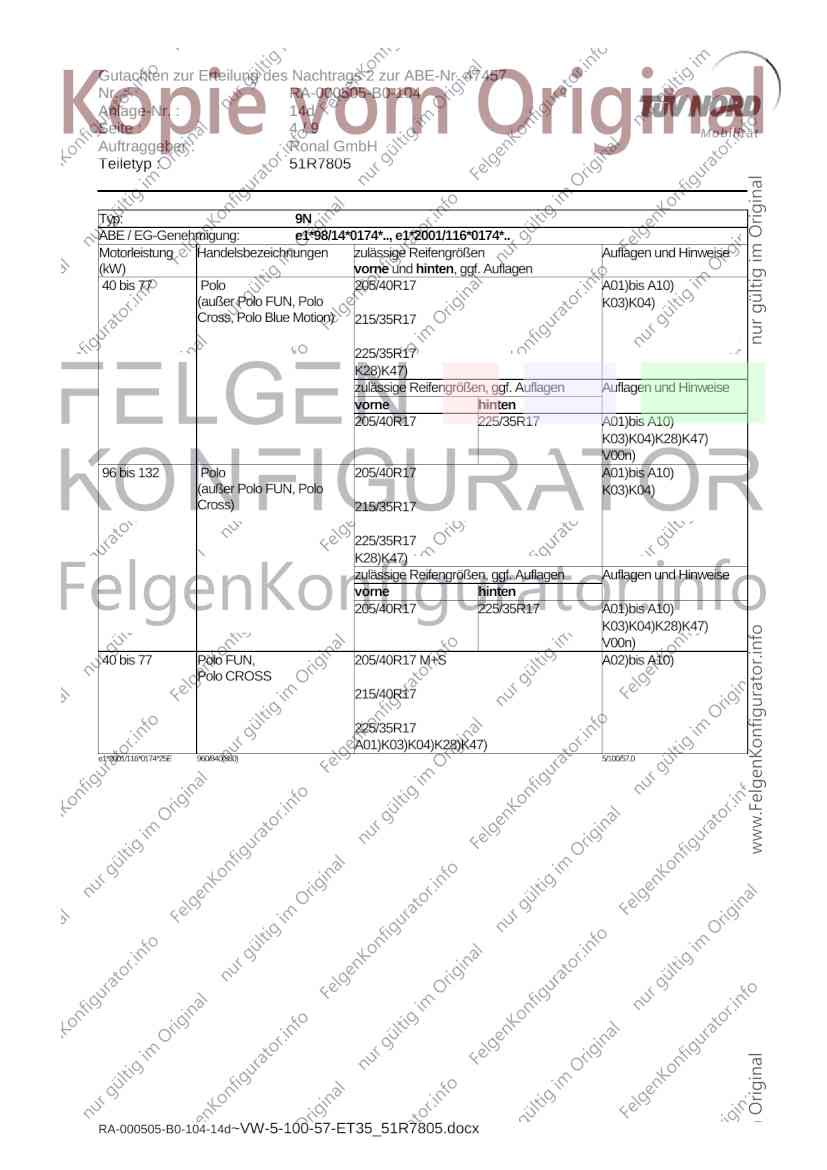

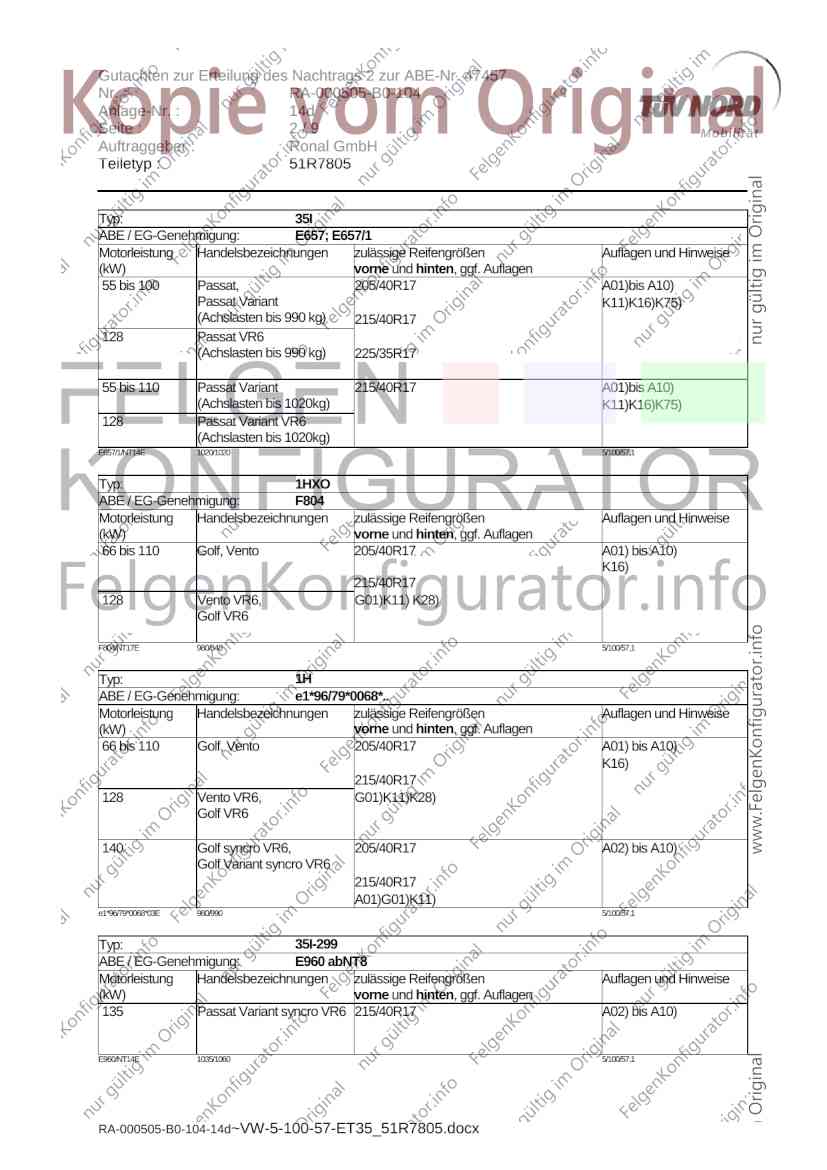

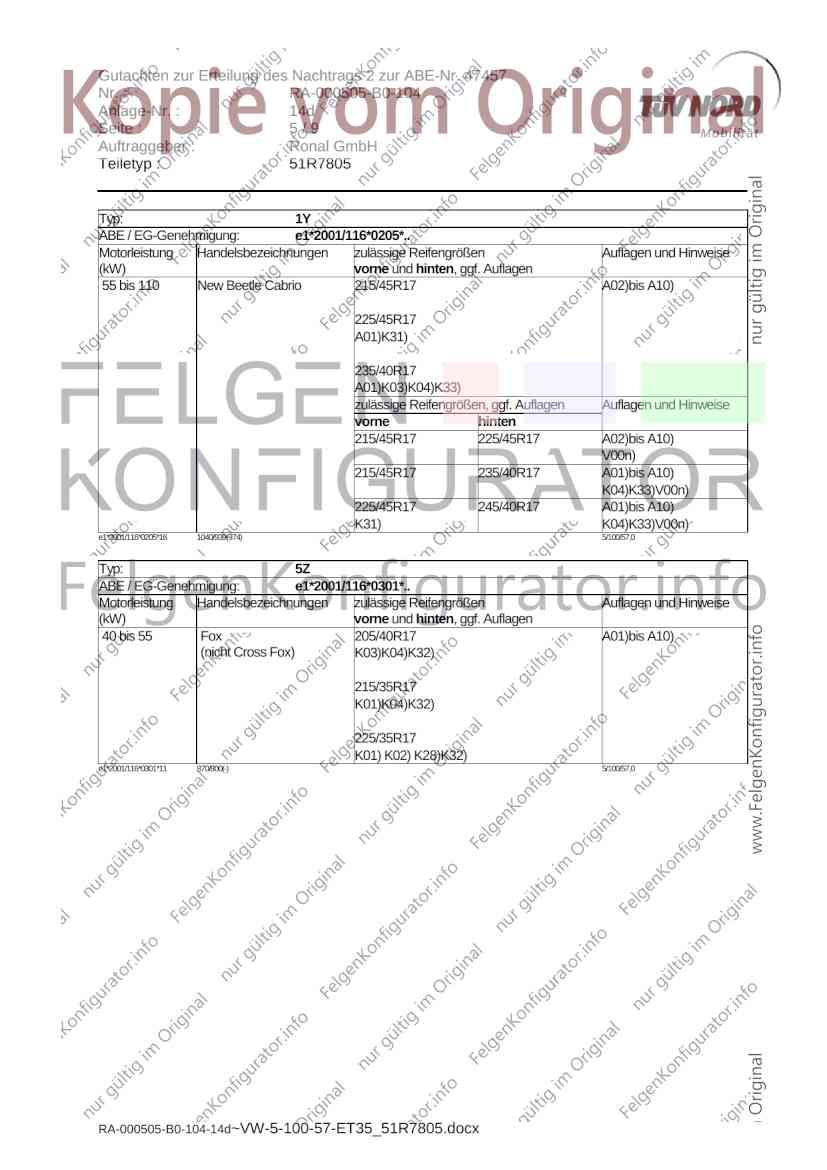

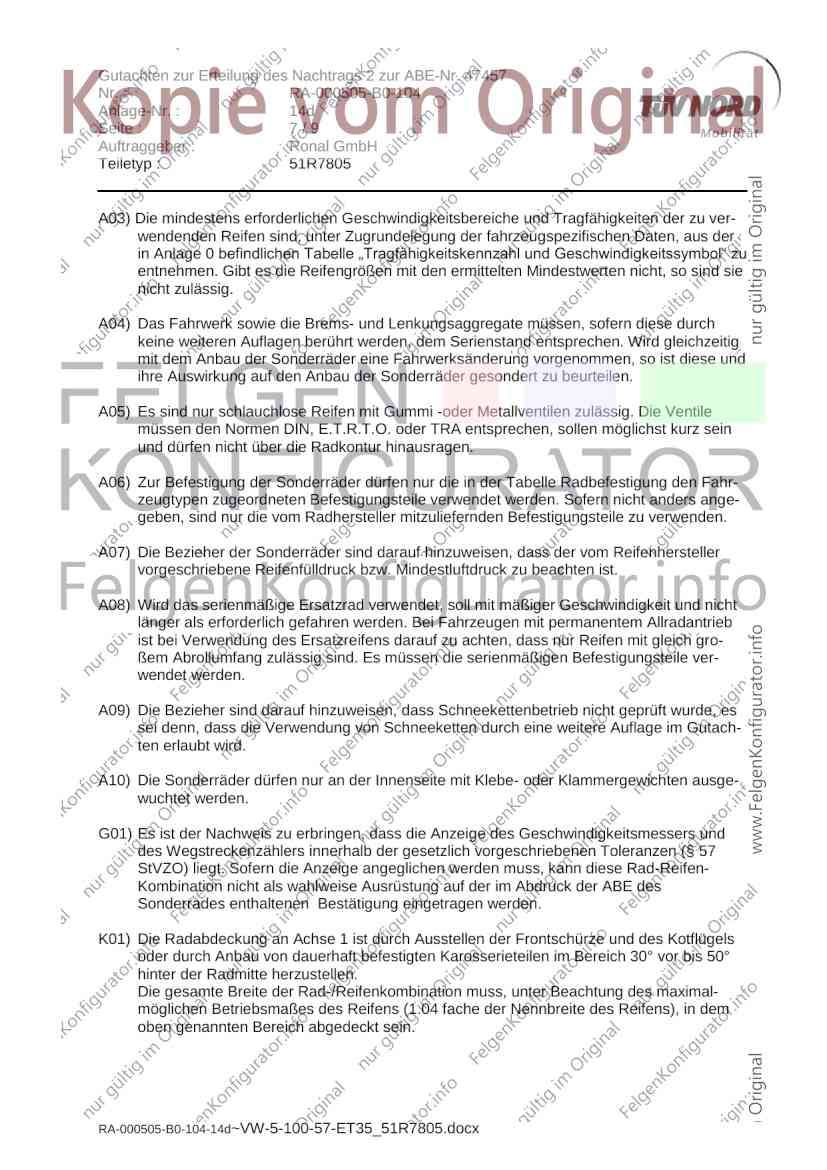

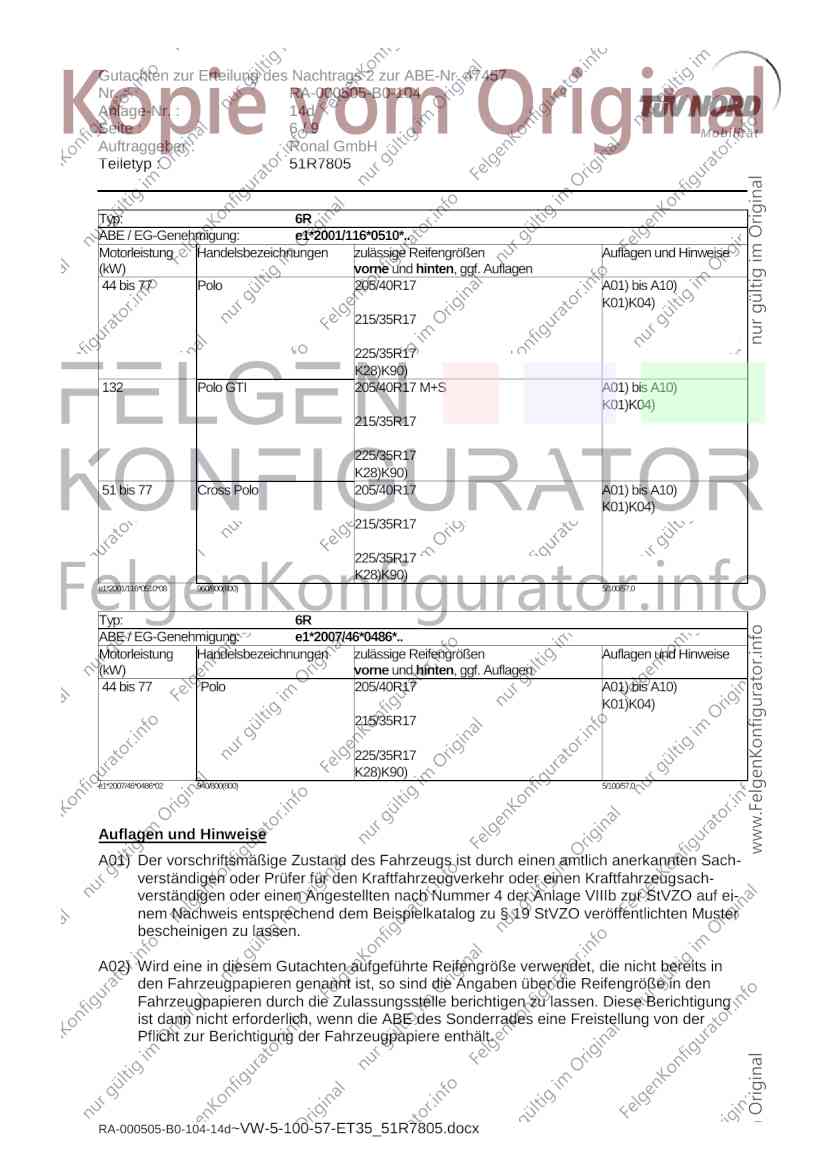

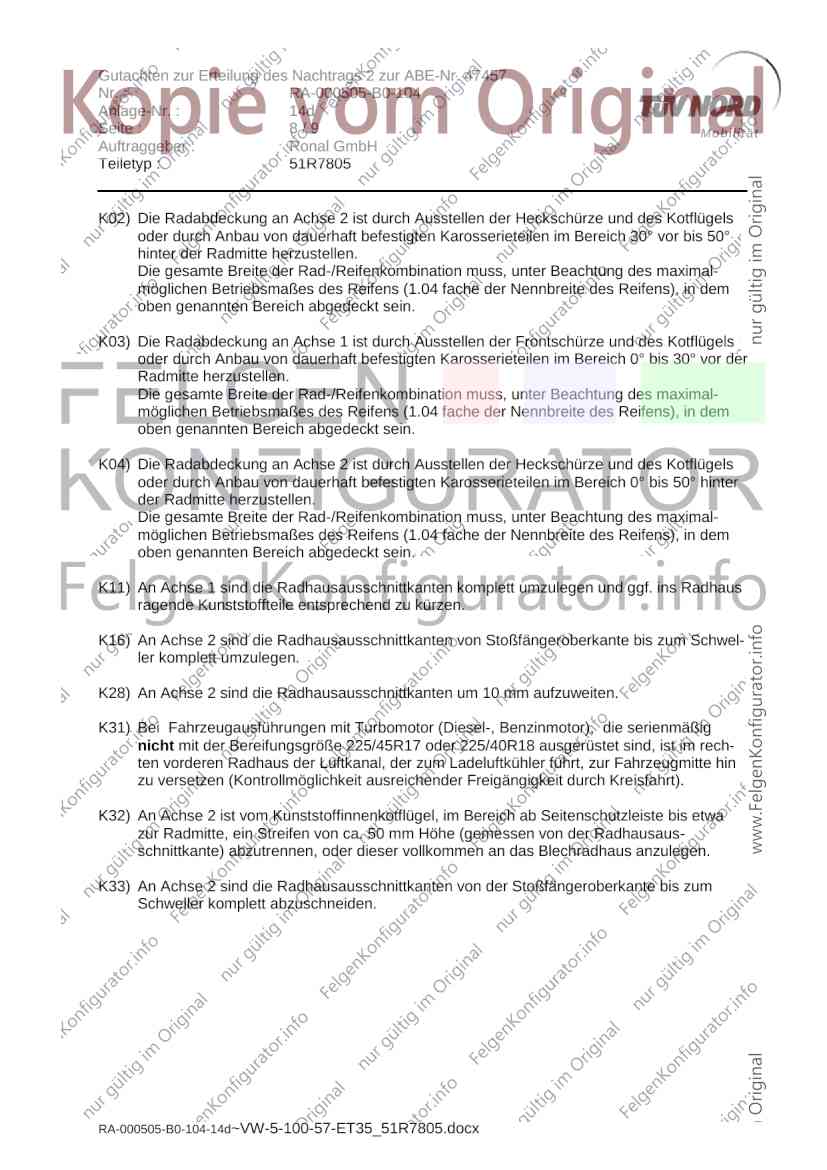

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14d
Seite : 1/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R7805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R7805.03
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2050 mm
Verwendungsbereich
Fahrzeughersteller : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1H, 1HX1, 1HXO, 1J, 1Y, 35I, Radschraube, Kegel 60°, Gewinde ZP50397 120 Nm
35I-299, 53I, 5Z, 6R, 9C, 9N M14x1,5, Schaftlänge 26,5 mm
Typ: 53I
ABE / EG-Genehmigung: E664/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 118 Corrado 205/40R17 A01)bis A10)
( 5-Loch Radanschluß) K01)K16)K28)
140 Corrado VR6 225/35R17
E664/1/NT6E 950/710 5/100/57,1
RA-000505-B0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14d
Seite : 2/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 35I
ABE / EG-Genehmigung: E657; E657/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 100 Passat, 205/40R17 A01)bis A10)
Passat Variant K11)K16)K75)
(Achslasten bis 990 kg) 215/40R17
128 Passat VR6
(Achslasten bis 990 kg) 225/35R17
55 bis 110 Passat Variant 215/40R17 A01)bis A10)
(Achslasten bis 1020kg) K11)K16)K75)
128 Passat Variant VR6
(Achslasten bis 1020kg)
E657/1/NT14E 1020/1020 5/100/57,1
Typ: 1HXO
ABE / EG-Genehmigung: F804
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Golf, Vento 205/40R17 A01) bis A10)
K16)
215/40R17
128 Vento VR6, G01)K11) K28)
Golf VR6
F804/NT17E 980/840 5/100/57,1
Typ: 1H
ABE / EG-Genehmigung: e1*96/79*0068*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Golf, Vento 205/40R17 A01) bis A10)
K16)
215/40R17
128 Vento VR6, G01)K11)K28)
Golf VR6
140 Golf syncro VR6, 205/40R17 A02) bis A10)
Golf Variant syncro VR6
215/40R17
A01)G01)K11)
e1*96/79*0068*03E 980/990 5/100/57,1
Typ: 35I-299
ABE / EG-Genehmigung: E960 abNT8
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
135 Passat Variant syncro VR6 215/40R17 A02) bis A10)
E960/NT14E 1035/1060 5/100/57,1
RA-000505-B0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14d
Seite : 3/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 1HX1
ABE / EG-Genehmigung: G156
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 Golf syncro VR6 205/40R17 A02) bis A10)
140 Golf Variant syncro VR6 215/40R17
A01)G01)K11)
G156/NT12E 980/990 5/100/57,1
Typ: 1J
ABE / EG-Genehmigung: e1*96/79*0071*.. / e1*98/14*0071*.. / e1*2001/116*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 150 Golf, Golf 4-motion, 215/45R17 A02) bis A10)
Bora, Bora 4-motion
(Limousine + Variant) 225/45R17
A01)K03)K04)K32)K31)
235/40R17
A01)K03)K04)K32)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A01) bis A10)K04)K32)
V00n)
215/45R17 235/40R17 A01) bis A10)K04)K32)
V00n)
225/45R17 245/40R17 A01) bis A10)K03)K04)
K31) K32)K44)V00n)
e1*2001/116*0071*37E 1110/1080(1130) 5/100/57,0
Typ: 9C
ABE / EG-Genehmigung: e1*97/27*0106*.. , e1*98/14*0106*.. , e1*2001/116*0106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 New Beetle 215/45R17 A02) bis A10)
225/45R17
A01)K31)
235/40R17
A01)K03)K04)K33)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02)bis A10)
V00n)
215/45R17 235/40R17 A01)bis A10)
K04)K33)V00n)
225/45R17 245/40R17 A01)bis A10)
K31) K04)K33)V00n)
e1*2001/116*0106*26 1030/800(846) 5/100/57,0
RA-000505-B0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14d
Seite : 4/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 9N
ABE / EG-Genehmigung: e1*98/14*0174*.., e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 Polo 205/40R17 A01)bis A10)
(außer Polo FUN, Polo K03)K04)
Cross, Polo Blue Motion) 215/35R17
225/35R17
K28)K47)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R17 225/35R17 A01)bis A10)
K03)K04)K28)K47)
V00n)
96 bis 132 Polo 205/40R17 A01)bis A10)
(außer Polo FUN, Polo K03)K04)
Cross) 215/35R17
225/35R17
K28)K47)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R17 225/35R17 A01)bis A10)
K03)K04)K28)K47)
V00n)
40 bis 77 Polo FUN, 205/40R17 M+S A02)bis A10)
Polo CROSS
215/40R17
225/35R17
A01)K03)K04)K28)K47)
e1*2001/116*0174*25E 960/840(880) 5/100/57,0
RA-000505-B0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14d
Seite : 5/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 1Y
ABE / EG-Genehmigung: e1*2001/116*0205*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 New Beetle Cabrio 215/45R17 A02)bis A10)
225/45R17
A01)K31)
235/40R17
A01)K03)K04)K33)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02)bis A10)
V00n)
215/45R17 235/40R17 A01)bis A10)
K04)K33)V00n)
225/45R17 245/40R17 A01)bis A10)
K31) K04)K33)V00n)
e1*2001/116*0205*16 1040/939(974) 5/100/57,0
Typ: 5Z
ABE / EG-Genehmigung: e1*2001/116*0301*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 Fox 205/40R17 A01)bis A10)
(nicht Cross Fox) K03)K04)K32)
215/35R17
K01)K04)K32)
225/35R17
K01) K02) K28)K32)
e1*2001/116*0301*11 870/800(-) 5/100/57,0
RA-000505-B0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14d
Seite : 6/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 6R
ABE / EG-Genehmigung: e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 77 Polo 205/40R17 A01) bis A10)
K01)K04)
215/35R17
225/35R17
K28)K90)
132 Polo GTI 205/40R17 M+S A01) bis A10)
K01)K04)
215/35R17
225/35R17
K28)K90)
51 bis 77 Cross Polo 205/40R17 A01) bis A10)
K01)K04)
215/35R17
225/35R17
K28)K90)
e1*2001/116*0510*08 960/800(800) 5/100/57,0
Typ: 6R
ABE / EG-Genehmigung: e1*2007/46*0486*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 77 Polo 205/40R17 A01) bis A10)
K01)K04)
215/35R17
225/35R17
K28)K90)
e1*2007/46*0486*02 940/800(800) 5/100/57,0
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000505-B0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14d
Seite : 7/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
RA-000505-B0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14d
Seite : 8/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schwel-
ler komplett umzulegen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K31) Bei Fahrzeugausführungen mit Turbomotor (Diesel-, Benzinmotor), die serienmäßig
nicht mit der Bereifungsgröße 225/45R17 oder 225/40R18 ausgerüstet sind, ist im rech-
ten vorderen Radhaus der Luftkanal, der zum Ladeluftkühler führt, zur Fahrzeugmitte hin
zu versetzen (Kontrollmöglichkeit ausreichender Freigängigkeit durch Kreisfahrt).
K32) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich ab Seitenschutzleiste bis etwa
zur Radmitte, ein Streifen von ca. 50 mm Höhe (gemessen von der Radhausaus-
schnittkante) abzutrennen, oder dieser vollkommen an das Blechradhaus anzulegen.
K33) An Achse 2 sind die Radhausausschnittkanten von der Stoßfängeroberkante bis zum
Schweller komplett abzuschneiden.
RA-000505-B0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47457
Nr. : RA-000505-B0-104
Anlage-Nr. : 14d
Seite : 9/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
K44) Bei Fahrzeugausführungen mit Allradantrieb sind an Achse 2 folgende Maßnahmen
erforderlich:
- Die ins Radhaus ragende Kunststoffaufwölbung vor der HA-Feder ist ab Unterkante
(Befestigungsschraube) auf einer Länge von ca. 200 mm nach oben (auf einer Breite von
50 mm) abzutrennen oder warm einzuformen.
- Die Befestigungsschraube dort ist zu entfernen und der Blechwinkel dahinter nach vorn
zu formen (auf ABS-Steuerleitung achten).
- Die Kunststoff-Radhausschale im rechten Radhaus direkt vor dem Dämpfer ist ab Unter-
kante bis ca. 100 mm nach oben (auf einer Breite von 50 mm) abzutrennen oder warm
einzuformen.
K47) An Achse 2 ist vom Kunststoffinnenkotflügel - im Bereich von der Stoßfängeroberkante bis
etwa 100 mm unterhalb der seitlichen Stoßleiste, ein Streifen von ca. 25 mm Breite (ge-
messen von der Radhausausschnittkante) abzutrennen.
K75) An Achse 2 sind die ggf. vorhandenen Kunststoffkanten von Kotflügelverbreiterungen
entsprechend zu kürzen und klebend zu befestigen.
K90) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von der Stoßfängeroberkante bis
Schweller, ein Streifen von ca. 60 mm Breite (gemessen von der Radhausaus-
schnittkante) abzutrennen, oder diesen vollkommen an das Blechradhaus anzulegen.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vor-
der- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wur-
de. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstel-
lers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne Ein-
schränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die
Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 14d mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R7805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 01.04.2011
RA-000505-B0-104-14d~VW-5-100-57-ET35_51R7805.docx
