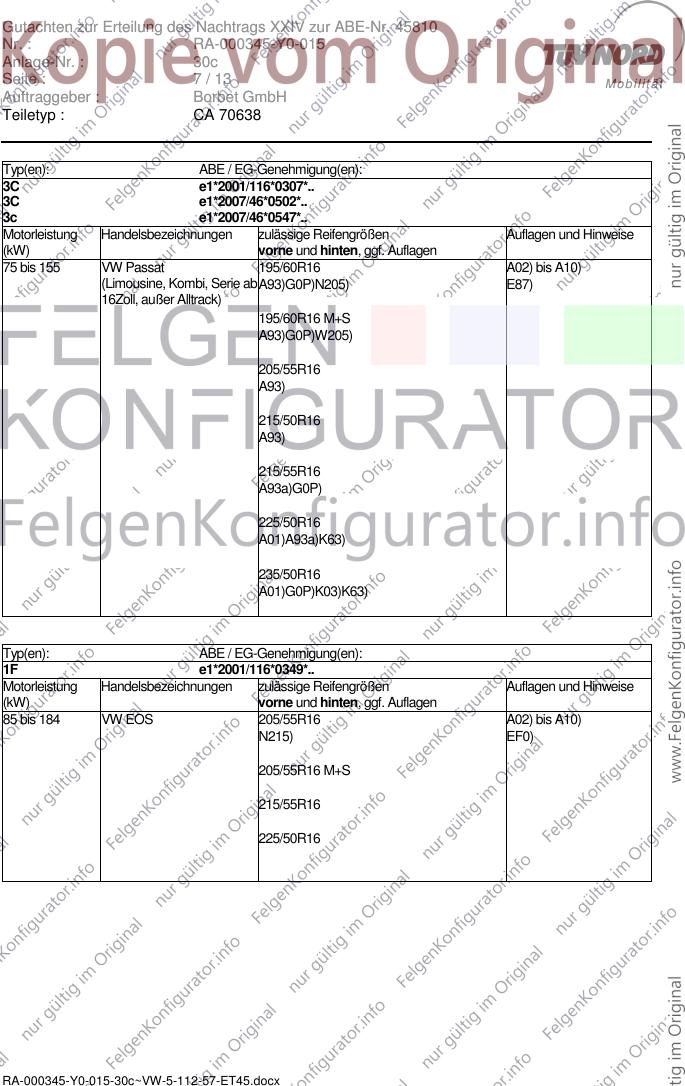

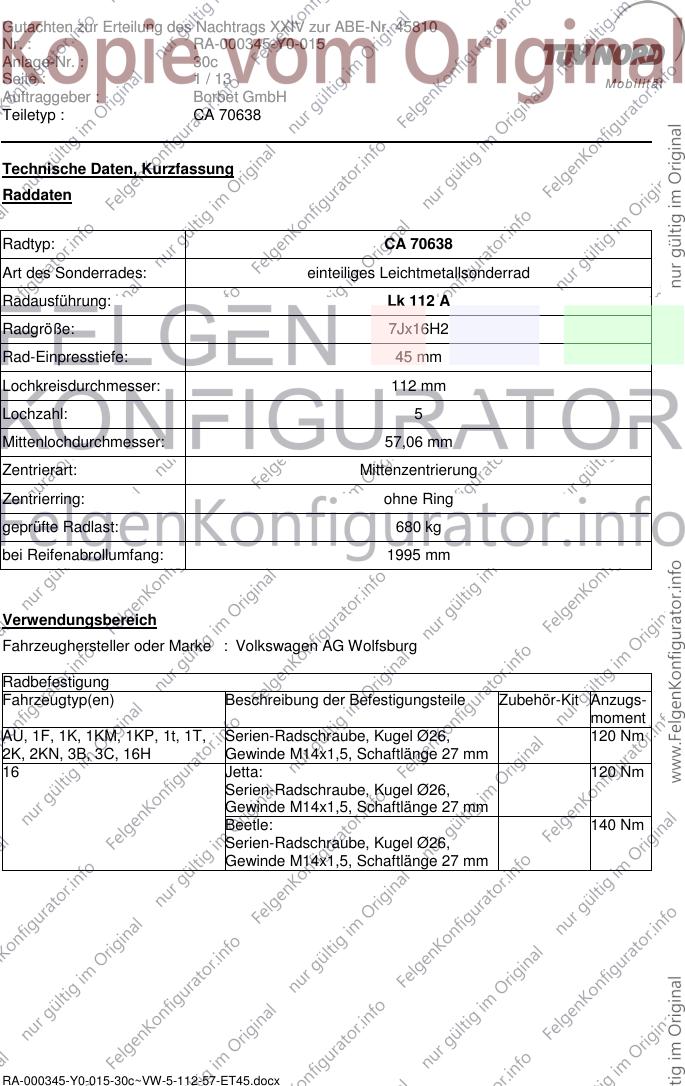

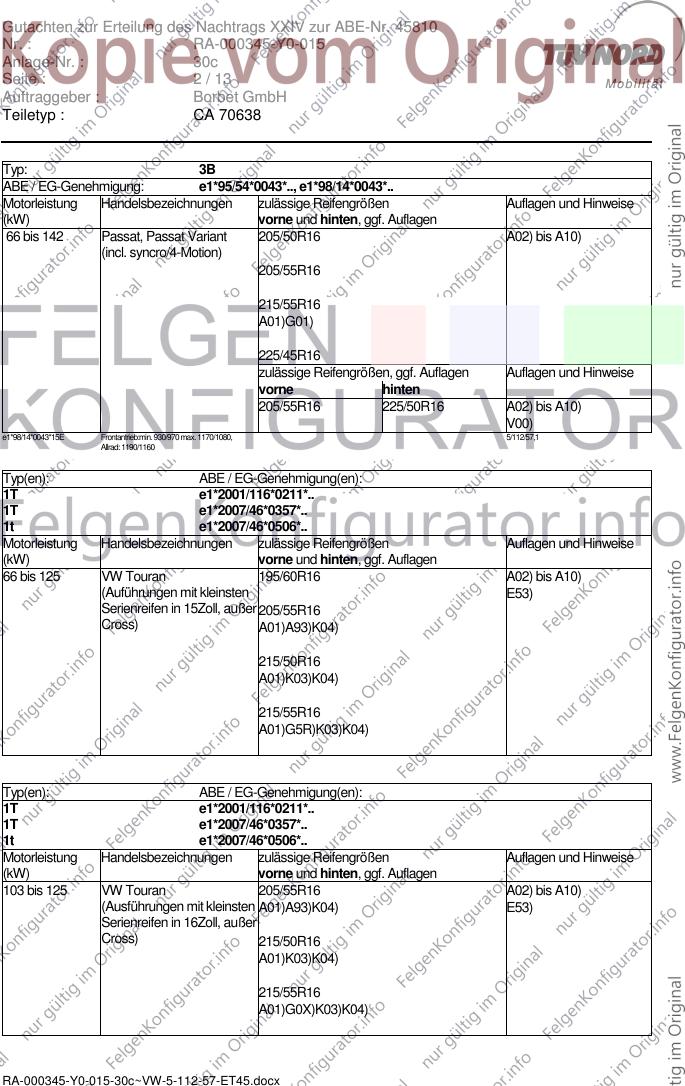

Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c
Seite : 1 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70638
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: Lk 112 A
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 57,06 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 680 kg
bei Reifenabrollumfang: 1995 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AU, 1F, 1K, 1KM, 1KP, 1t, 1T, Serien-Radschraube, Kugel Ø26, 120 Nm
2K, 2KN, 3B, 3C, 16H Gewinde M14x1,5, Schaftlänge 27 mm
16 Jetta: 120 Nm
Serien-Radschraube, Kugel Ø26,
Gewinde M14x1,5, Schaftlänge 27 mm
Beetle: 140 Nm
Serien-Radschraube, Kugel Ø26,
Gewinde M14x1,5, Schaftlänge 27 mm
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c
Seite : 2 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ: 3B
ABE / EG-Genehmigung: e1*95/54*0043*.., e1*98/14*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 142 Passat, Passat Variant 205/50R16 A02) bis A10)
(incl. syncro/4-Motion)
205/55R16
215/55R16
A01)G01)
225/45R16
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)
V00)
e1*98/14*0043*15E Frontantrieb:min. 930/970 max. 1170/1080, 5/112/57,1
Allrad: 1190/1160
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 VW Touran 195/60R16 A02) bis A10)
(Auführungen mit kleinsten E53)
Serienreifen in 15Zoll, außer 205/55R16
Cross) A01)A93)K04)
215/50R16
A01)K03)K04)
215/55R16
A01)G5R)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 125 VW Touran 205/55R16 A02) bis A10)
(Ausführungen mit kleinsten A01)A93)K04) E53)
Serienreifen in 16Zoll, außer
Cross) 215/50R16
A01)K03)K04)
215/55R16
A01)G0X)K03)K04)
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c
Seite : 3 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 125 VW Cross Touran 195/55R16 M+S A02) bis A10)
A93)W205)
195/60R16 M+S
W205)
205/55R16 M+S
215/50R16 M+S
215/55R16 M+S
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 VW Golf 5 205/55R16 A02) bis A10)
(Ausführungen mit kleinsten A01)A93)K01)
Serienreifen in 15Zoll oder
16Zoll) 215/50R16
A01)K01)
225/50R16
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
1K e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 173 VW Golf 6 205/55R16 A02) bis A10)
A93) EF0)
215/50R16
A01)K01)
225/50R16
A01)K01)K04)
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c

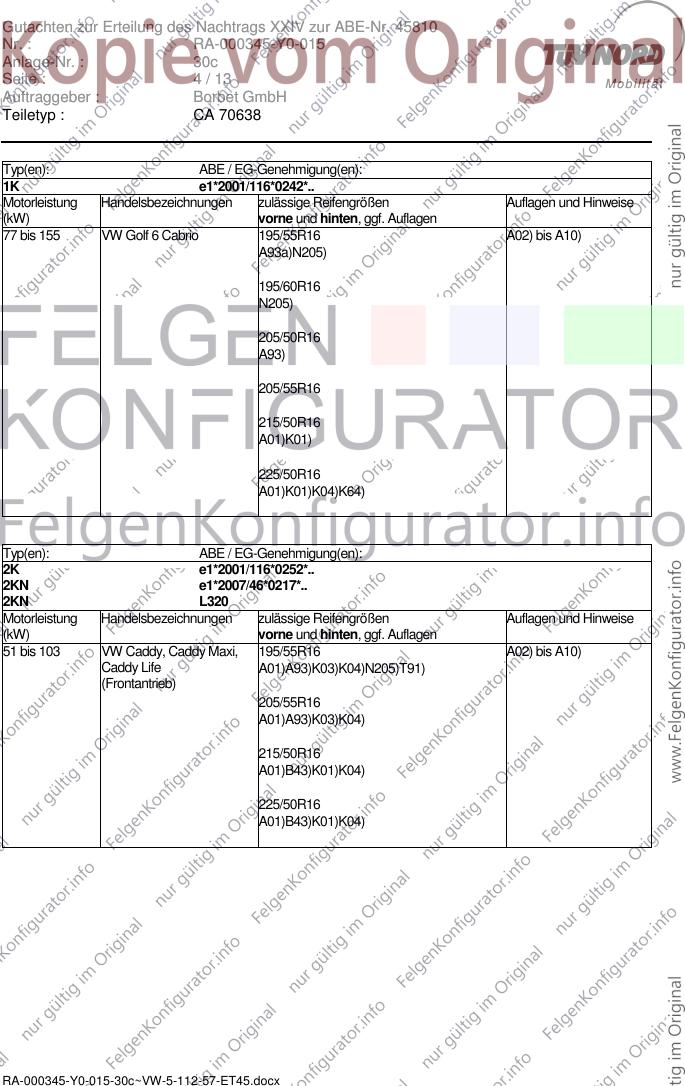

Seite : 4 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 VW Golf 6 Cabrio 195/55R16 A02) bis A10)
A93a)N205)
195/60R16
N205)
205/50R16
A93)
205/55R16
215/50R16
A01)K01)
225/50R16
A01)K01)K04)K64)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 103 VW Caddy, Caddy Maxi, 195/55R16 A02) bis A10)
Caddy Life A01)A93)K03)K04)N205)T91)
(Frontantrieb)
205/55R16
A01)A93)K03)K04)
215/50R16
A01)B43)K01)K04)
225/50R16
A01)B43)K01)K04)
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c

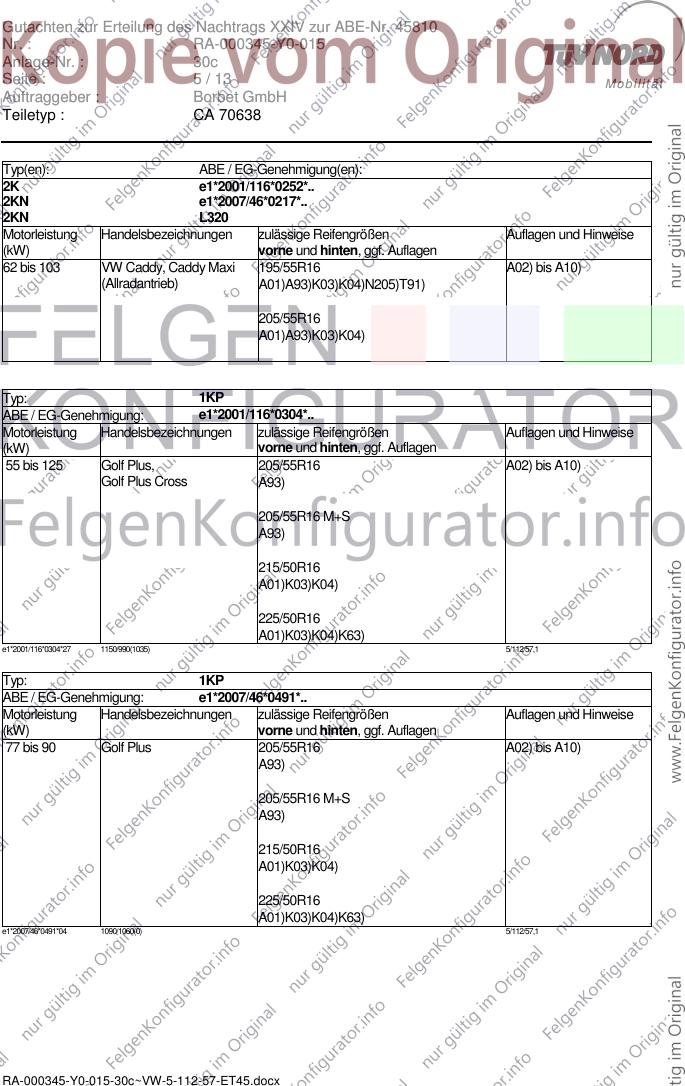

Seite : 5 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 103 VW Caddy, Caddy Maxi 195/55R16 A02) bis A10)
(Allradantrieb) A01)A93)K03)K04)N205)T91)
205/55R16
A01)A93)K03)K04)
Typ: 1KP
ABE / EG-Genehmigung: e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 Golf Plus, 205/55R16 A02) bis A10)
Golf Plus Cross A93)
205/55R16 M+S
A93)
215/50R16
A01)K03)K04)
225/50R16
A01)K03)K04)K63)
e1*2001/116*0304*27 1150/990(1035) 5/112/57,1
Typ: 1KP
ABE / EG-Genehmigung: e1*2007/46*0491*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 90 Golf Plus 205/55R16 A02) bis A10)
A93)
205/55R16 M+S
A93)
215/50R16
A01)K03)K04)
225/50R16
A01)K03)K04)K63)
e1*2007/46*0491*04 1090/1060(0) 5/112/57,1
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c
Seite : 6 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 Golf 5 Variant, 205/55R16 A02) bis A10)
Golf 6 Variant, A93) E05a) E06)
Jetta
205/55R16 M+S
A93)
215/50R16
A01) E50)K03)K04)
225/50R16
A01)K03)K04)K63)
e1*2001/116*0328*24 1100/1080(1110) 5/112/57,1
Typ: 1KM
ABE / EG-Genehmigung: e1*2007/46*0492*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 90 Golf 6 Variant 205/55R16 A02) bis A10)
A93) E05a) E06)
205/55R16 M+S
A93)
215/50R16
A01) E50)K03)K04)
225/50R16
A01)K03)K04)K63)
e1*2007/46*0492*05 1030/1070(0) 5/112/57,1
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c
Seite : 7 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
3c e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 VW Passat 195/60R16 A02) bis A10)
(Limousine, Kombi, Serie ab A93)G0P)N205) E87)
16Zoll, außer Alltrack)
195/60R16 M+S
A93)G0P)W205)
205/55R16
A93)
215/50R16
A93)
215/55R16
A93a)G0P)
225/50R16
A01)A93a)K63)
235/50R16
A01)G0P)K03)K63)
Typ(en): ABE / EG-Genehmigung(en):
1F e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 184 VW EOS 205/55R16 A02) bis A10)
N215) EF0)
205/55R16 M+S
215/55R16
225/50R16
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c

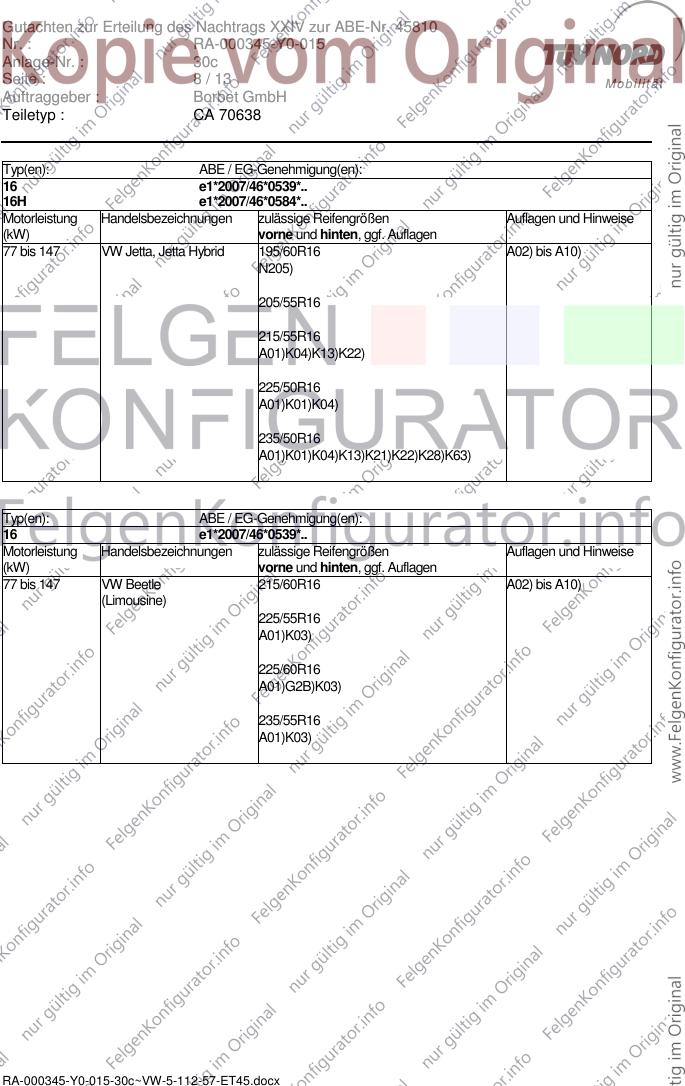

Seite : 8 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
16H e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 147 VW Jetta, Jetta Hybrid 195/60R16 A02) bis A10)
N205)
205/55R16
215/55R16
A01)K04)K13)K22)
225/50R16
A01)K01)K04)
235/50R16
A01)K01)K04)K13)K21)K22)K28)K63)
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 147 VW Beetle 215/60R16 A02) bis A10)
(Limousine)
225/55R16
A01)K03)
225/60R16
A01)G2B)K03)
235/55R16
A01)K03)
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c

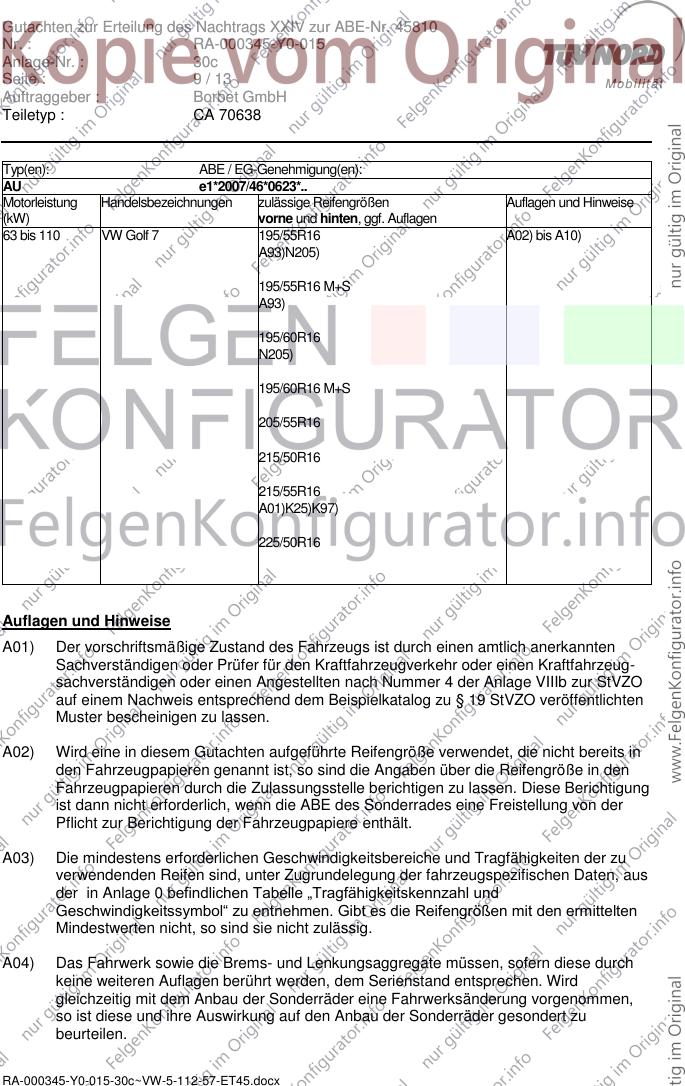

Seite : 9 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf 7 195/55R16 A02) bis A10)
A93)N205)
195/55R16 M+S
A93)
195/60R16
N205)
195/60R16 M+S
205/55R16
215/50R16
215/55R16
A01)K25)K97)
225/50R16
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c
Seite : 10 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen die serienmäßigen Befestigungsteile verwendet
werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B43) An Achse 2 ist die Halteklammer der ABS Steuerleitung so zu verlegen, dass ein
Mindestabstand von 5 mm zur inneren Reifenflanke vorhanden ist.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung
und größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E50) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E53) Nicht für Touran CROSS (Serie VA 215/50R17, HA 235/45R17).
E87) Nicht zulässig an Fahrzeugausführungen „AllTrack“. Diese Ausführungen sind
serienmäßig mit den Bereifungen 205/50R17 bzw. 225/50R17 bzw. 225/45R18
ausgerüstet.
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c
Seite : 11 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

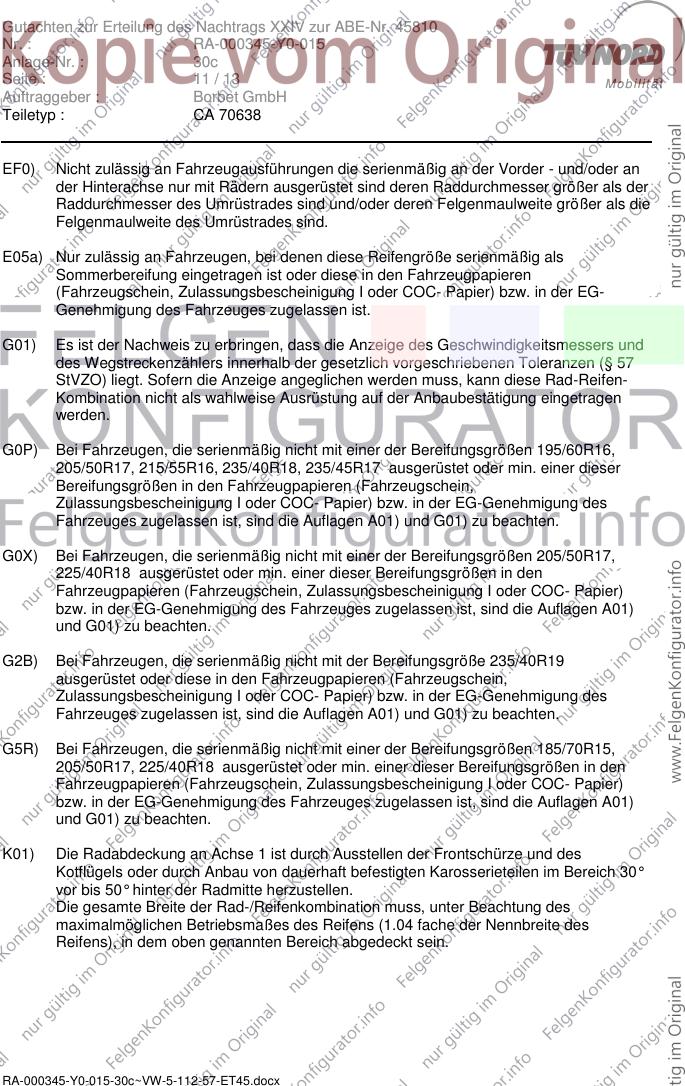

EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
205/50R17, 215/55R16, 235/40R18, 235/45R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G0X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G2B) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/40R19
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G5R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/70R15,
205/50R17, 225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c
Seite : 12 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

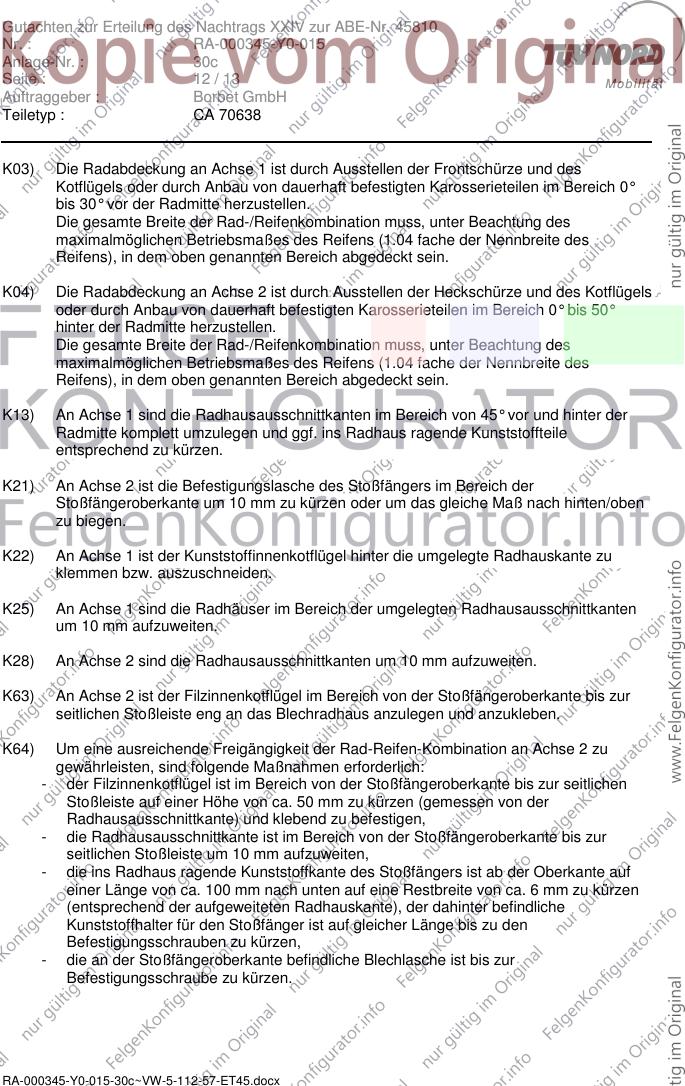

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben
zu biegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste auf einer Höhe von ca. 50 mm zu kürzen (gemessen von der
Radhausausschnittkante) und klebend zu befestigen,
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste um 10 mm aufzuweiten,
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 100 mm nach unten auf eine Restbreite von ca. 6 mm zu kürzen
(entsprechend der aufgeweiteten Radhauskante), der dahinter befindliche
Kunststoffhalter für den Stoßfänger ist auf gleicher Länge bis zu den
Befestigungsschrauben zu kürzen,
- die an der Stoßfängeroberkante befindliche Blechlasche ist bis zur
Befestigungsschraube zu kürzen.
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 30c
Seite : 13 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

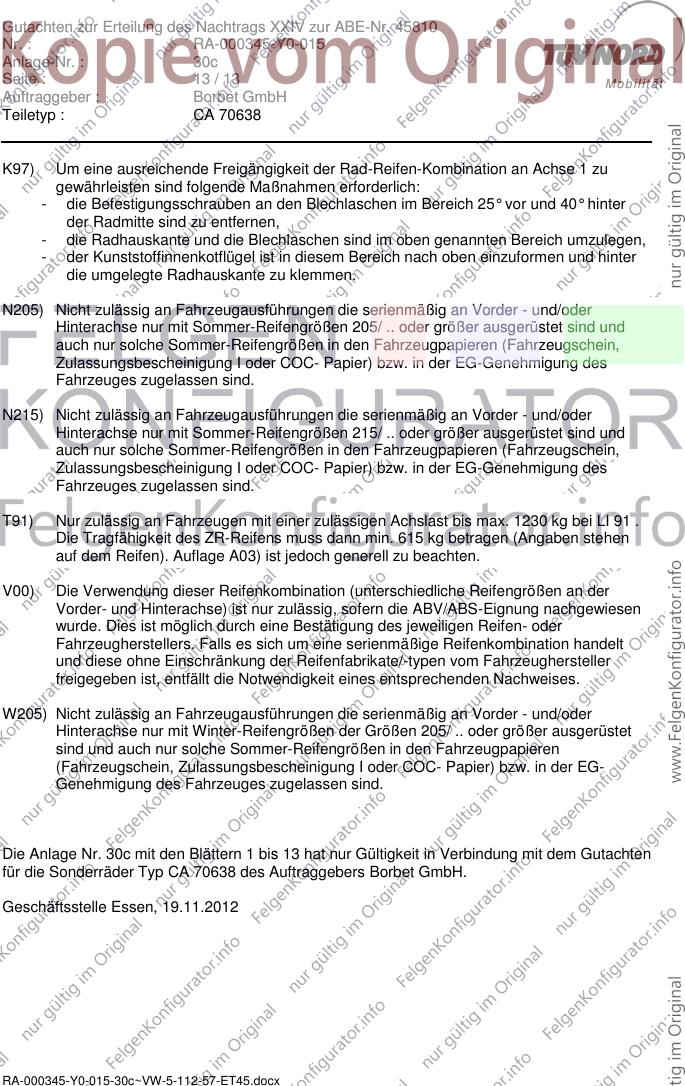

K97) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich 25° vor und 40° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 205/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 30c mit den Blättern 1 bis 13 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70638 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 19.11.2012
RA-000345-Y0-015-30c~VW-5-112-57-ET45.docx
