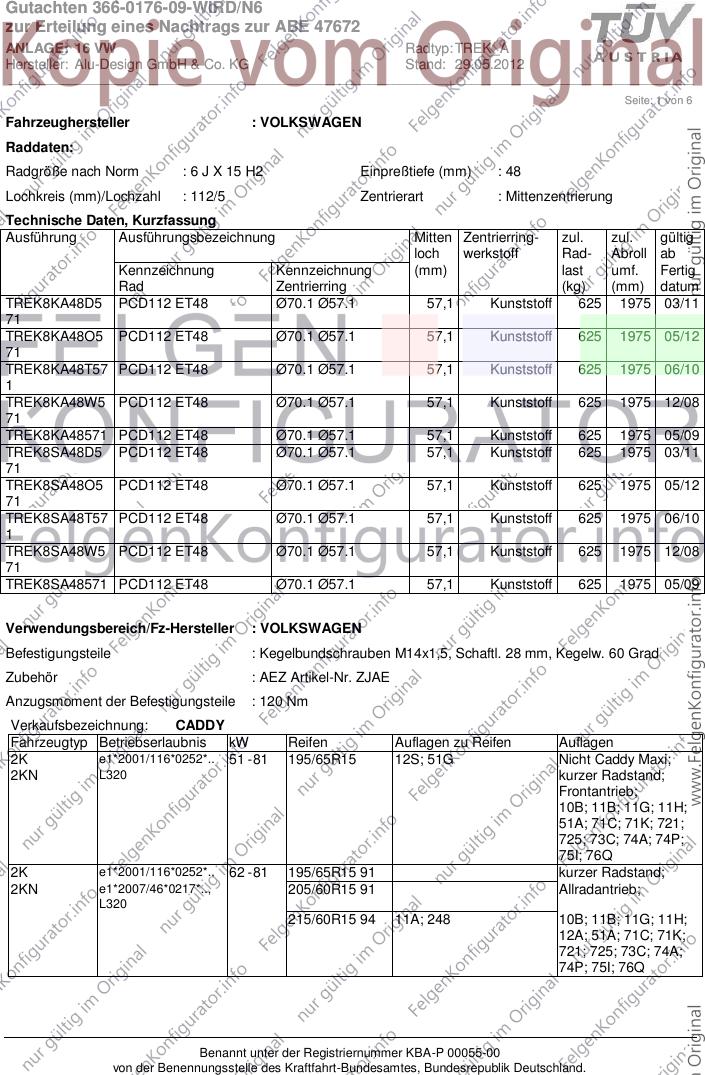

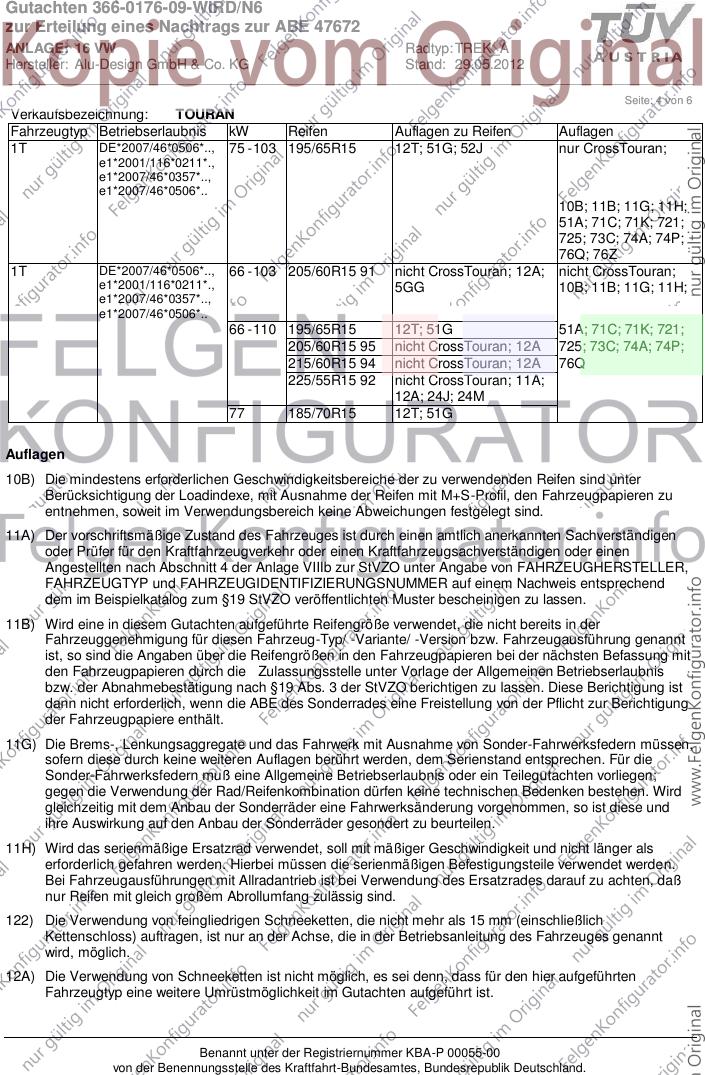

Gutachten 366-0176-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 16 VW Radtyp: TREK_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 29.05.2012
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREK8KA48D5 PCD112 ET48 Ø70.1 Ø57.1 57,1 Kunststoff 625 1975 03/11
71
TREK8KA48O5 PCD112 ET48 Ø70.1 Ø57.1 57,1 Kunststoff 625 1975 05/12
71
TREK8KA48T57 PCD112 ET48 Ø70.1 Ø57.1 57,1 Kunststoff 625 1975 06/10
1
TREK8KA48W5 PCD112 ET48 Ø70.1 Ø57.1 57,1 Kunststoff 625 1975 12/08
71
TREK8KA48571 PCD112 ET48 Ø70.1 Ø57.1 57,1 Kunststoff 625 1975 05/09
TREK8SA48D5 PCD112 ET48 Ø70.1 Ø57.1 57,1 Kunststoff 625 1975 03/11
71
TREK8SA48O5 PCD112 ET48 Ø70.1 Ø57.1 57,1 Kunststoff 625 1975 05/12
71
TREK8SA48T57 PCD112 ET48 Ø70.1 Ø57.1 57,1 Kunststoff 625 1975 06/10
1
TREK8SA48W5 PCD112 ET48 Ø70.1 Ø57.1 57,1 Kunststoff 625 1975 12/08
71
TREK8SA48571 PCD112 ET48 Ø70.1 Ø57.1 57,1 Kunststoff 625 1975 05/09
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJAE
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 51 - 81 195/65R15 12S; 51G Nicht Caddy Maxi;
2KN L320 kurzer Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
75I; 76Q
2K e1*2001/116*0252*.. 62 - 81 195/65R15 91 kurzer Radstand;
2KN e1*2007/46*0217*.., 205/60R15 91 Allradantrieb;
L320
215/60R15 94 11A; 248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 75I; 76Q
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0176-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 16 VW Radtyp: TREK_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 29.05.2012
__________________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 55 - 110 195/65R15 12T; 51G Nur Golf 5; Nur bis
205/60R15 12K; 51G e1*2001/116*0242*24;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74A;
74P; 76Q
1K e1*2001/116*0242*.., 59 - 103 195/65R15 12T; 51G Nur Golf 6; Ab
e1*2007/46*0490*..
205/60R15 12A; 51G e1*2001/116*0242*25;
77 - 103 185/70R15 12T; 51G Schrägheck;
Frontantrieb;
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74A; 74P; 76Q
1K e1*2001/116*0242*.. 77 - 103 195/60R15 88 12M Cabrio;
195/65R15 91 12M Frontantrieb;
205/55R15 88 12N 10B; 11B; 11G; 11H;
205/60R15 91 12N 51A; 71C; 71K; 721;
725; 729; 73C; 74A;
74P; 76Q
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 55 - 110 195/65R15 12T; 51G Nur bis
205/60R15 12A; 51G e1*2001/116*0304*13;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74A;
74P; 76Q
1KP e1*2001/116*0304*.. 75 - 103 195/65R15 12T; 51G Nur CrossGolf; Nur
205/60R15 91 12T bis
e1*2001/116*0304*13;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74A;
74P; 76Q
1KP e1*2001/116*0304*.., 59 - 103 195/65R15 91 12T Nur Golf Plus 6; Ab
e1*2007/46*0491*..
205/60R15 91 12A e1*2001/116*0304*14;
215/60R15 94 12A Frontantrieb;
225/55R15 92 11A; 12A; 24J; 248; 686 10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74A;
74P; 76Q
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0176-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 16 VW Radtyp: TREK_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 29.05.2012
__________________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 90 195/65R15 12T; 51G Nur CrossGolf 6; Ab
205/60R15 91 12T e1*2001/116*0304*21;
77 185/70R15 12T; 51G Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74A;
74P; 76Q
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 103 195/60R15 88 122 Nur Jetta
195/65R15 12T; 51G (Stufenheck);
205/55R15 88 12R Frontantrieb;
205/60R15 12R; 51G 10B; 11B; 11G; 11H;
205/65R15 94 12A 51A; 573; 71C; 71K;
215/60R15 94 12A 721; 725; 729; 73C;
74A; 74P; 76Q
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.., 59 - 90 195/65R15 12T; 51G GOLF 6 (Variant);
e1*2007/46*0492*..
205/60R15 12A; 51G ab
77 185/70R15 12T; 51G e1*2001/116*0328*15;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74A;
74P; 76Q
1KM e1*2001/116*0328*.. 75 - 110 195/65R15 12T; 51G JETTA (Limousine);
205/60R15 12A; 51G Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74A;
74P; 76Q
1KM e1*2001/116*0328*.. 75 - 103 195/65R15 12T; 51G GOLF (Variant); nur
205/60R15 12A; 51G bis
e1*2001/116*0328*14;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74A;
74P; 76Q
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0176-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 16 VW Radtyp: TREK_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 29.05.2012
__________________________________________________________________________________________________________________
Seite: 4 von 6
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1T DE*2007/46*0506*.., 75 - 103 195/65R15 12T; 51G; 52J nur CrossTouran;
e1*2001/116*0211*.,
e1*2007/46*0357*..,
e1*2007/46*0506*..
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76Q; 76Z
1T DE*2007/46*0506*.., 66 - 103 205/60R15 91 nicht CrossTouran; 12A; nicht CrossTouran;
e1*2001/116*0211*., 5GG 10B; 11B; 11G; 11H;
e1*2007/46*0357*..,
e1*2007/46*0506*..
66 - 110 195/65R15 12T; 51G 51A; 71C; 71K; 721;
205/60R15 95 nicht CrossTouran; 12A 725; 73C; 74A; 74P;
215/60R15 94 nicht CrossTouran; 12A 76Q
225/55R15 92 nicht CrossTouran; 11A;
12A; 24J; 24M
77 185/70R15 12T; 51G
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0176-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 16 VW Radtyp: TREK_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 29.05.2012
__________________________________________________________________________________________________________________
Seite: 5 von 6
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12S) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, z. B. VW-Teile-Nr. 000 091 386D (System RUD Diskmatic) bzw.
RUD-Ketten-Nr. 46022 oder Votex Teile-Nr. 000 091 387 E ist nur an der Achse, die in der
Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0176-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47672
ANLAGE: 16 VW Radtyp: TREK_A
Hersteller: Alu-Design GmbH & Co. KG Stand: 29.05.2012
__________________________________________________________________________________________________________________
Seite: 6 von 6
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
686) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/60R15
Hinterachse: 225/55R15
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
