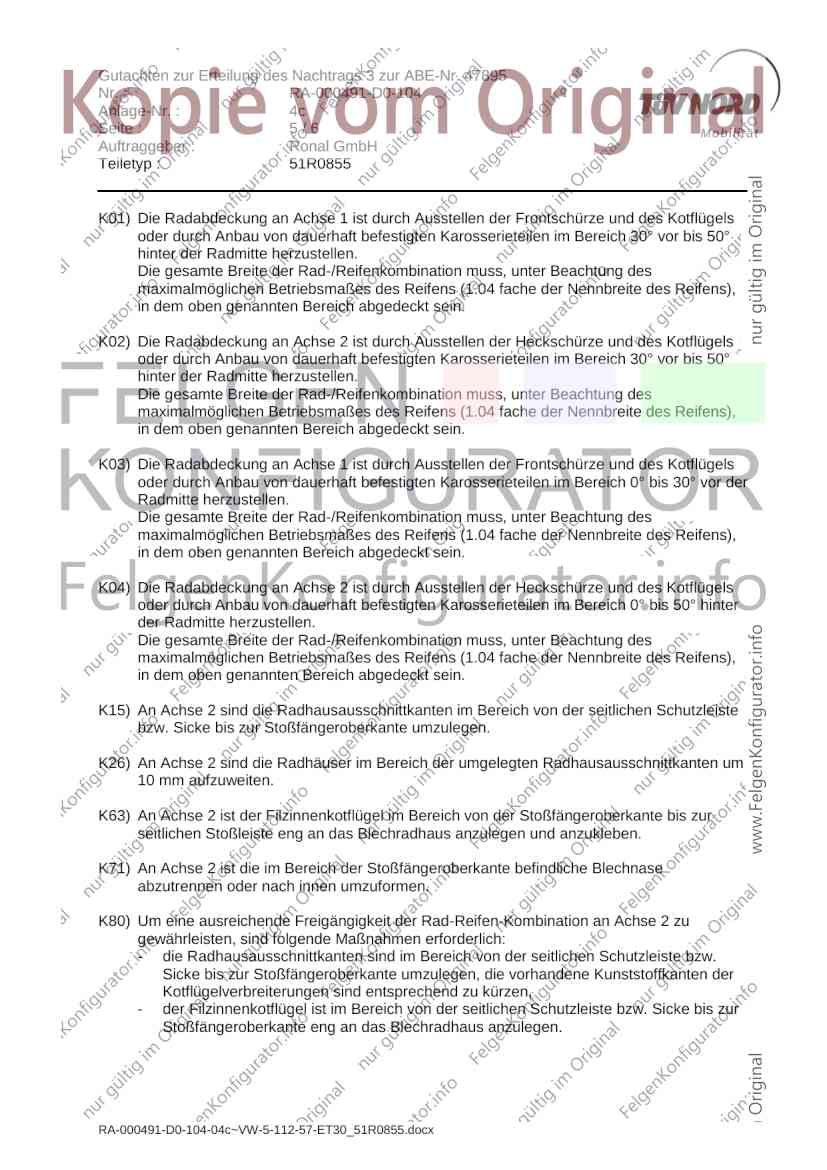

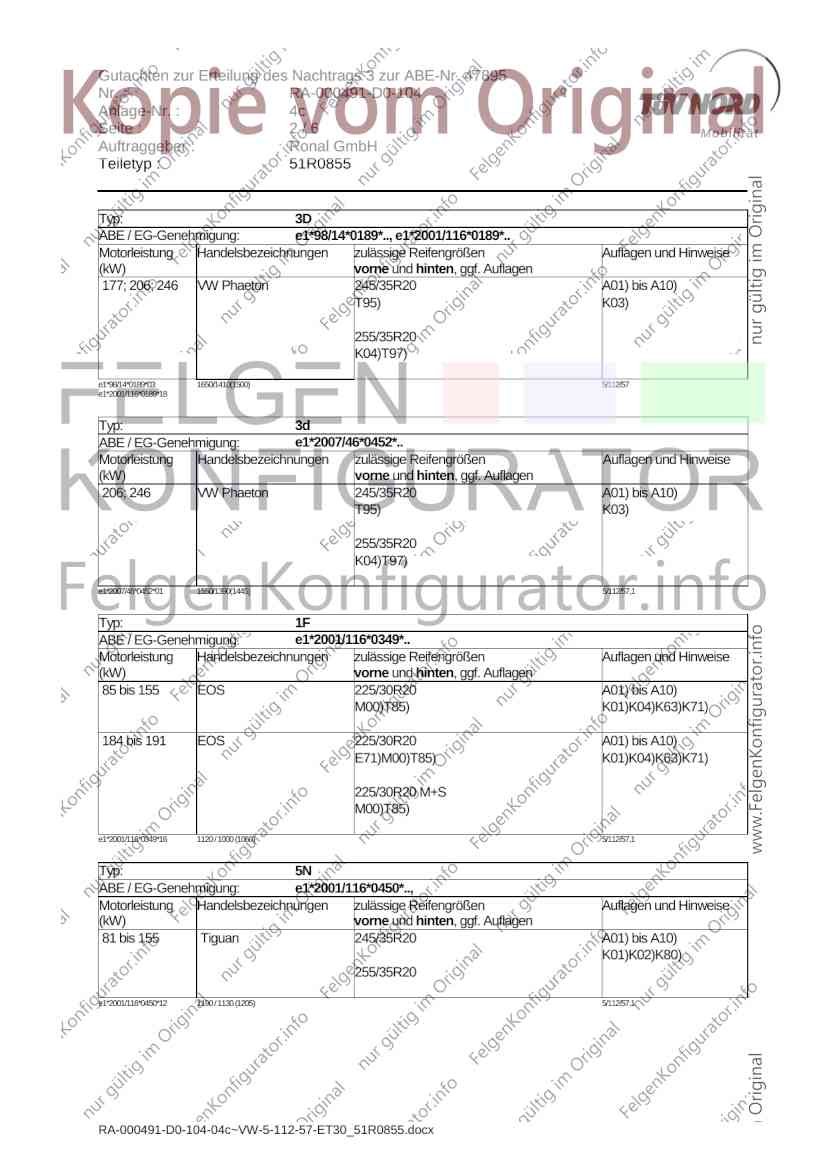

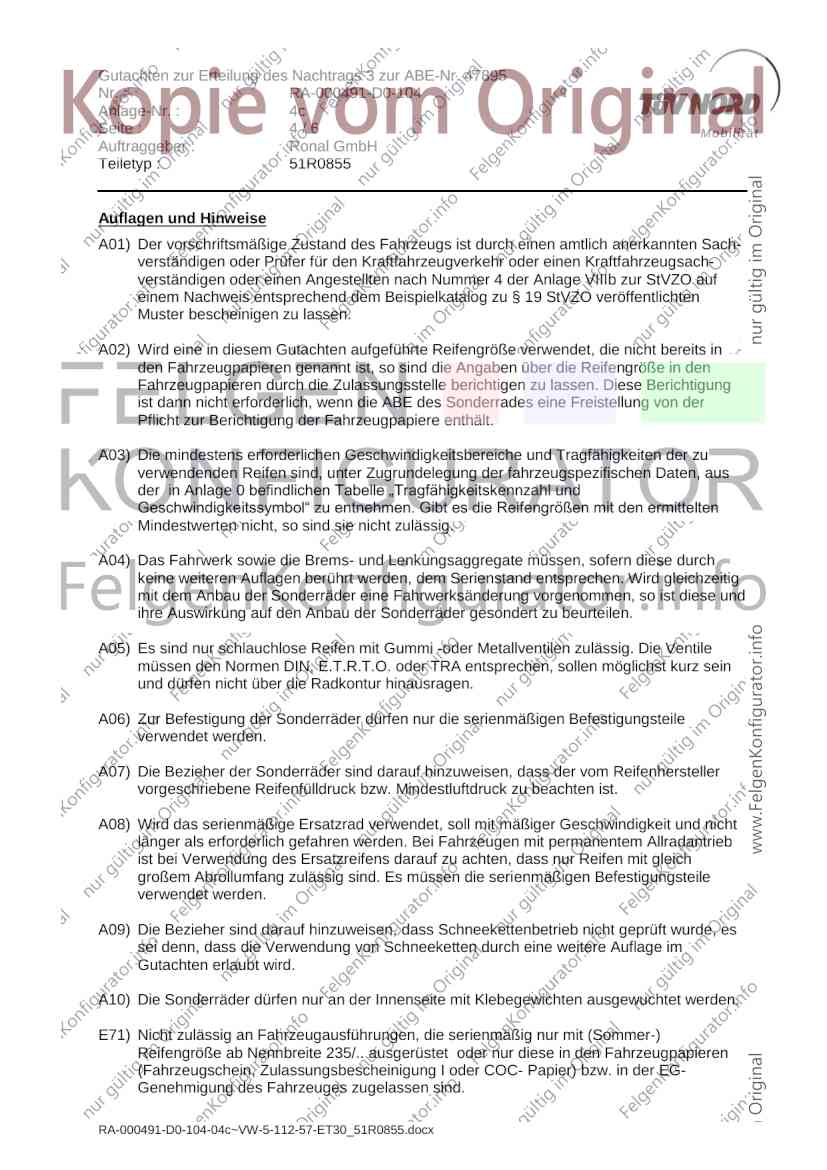

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 4c
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R0855
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R0855.07
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 950 kg
bei Reifenabrollumfang: 2300 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : VOLKSWAGEN-VW
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
13, 1F, 5N, 16 Serien-Radschraube, Kugel Ø26, ZP50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
3D, 3d Serien-Radschraube, Kugel Ø26, ZP50704 140 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 27 mm
7N Serien-Radschraube, Kugel Ø 26 mm, ZP50704 140 Nm
Gewinde M14x1,5, Schaftlänge 27,5
mm
RA-000491-D0-104-04c~VW-5-112-57-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 4c
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
Typ: 3D
ABE / EG-Genehmigung: e1*98/14*0189*.., e1*2001/116*0189*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
177; 206; 246 VW Phaeton 245/35R20 A01) bis A10)
T95) K03)
255/35R20
K04)T97)
e1*98/14*0189*03 1650/1410(1500) 5/112/57
e1*2001/116*0189*18
Typ: 3d
ABE / EG-Genehmigung: e1*2007/46*0452*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
206; 246 VW Phaeton 245/35R20 A01) bis A10)
T95) K03)
255/35R20
K04)T97)
e1*2007/46*0452*01 1550/1390(1445) 5/112/57,1
Typ: 1F
ABE / EG-Genehmigung: e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 155 EOS 225/30R20 A01) bis A10)
M00)T85) K01)K04)K63)K71)
184 bis 191 EOS 225/30R20 A01) bis A10)
E71)M00)T85) K01)K04)K63)K71)
225/30R20 M+S
M00)T85)
e1*2001/116*0349*16 1120 / 1000 (1060) 5/112/57,1
Typ: 5N
ABE / EG-Genehmigung: e1*2001/116*0450*..,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 Tiguan 245/35R20 A01) bis A10)
K01)K02)K80)
255/35R20
e1*2001/116*0450*12 1190 / 1130 (1205) 5/112/57,1
RA-000491-D0-104-04c~VW-5-112-57-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 4c
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
Typ: 5N
ABE / EG-Genehmigung: e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 Tiguan 245/35R20 A01) bis A10)
K01)K02)K80)
255/35R20
e1*2007/46*0487*03 1190 / 1170 (0)
Typ: 13
ABE / EG-Genehmigung: e1*2001/116*0471*..
Motorleistung Handelsbezeichnung zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 195 Scirocco 225/30R20 A01) bis A10)
K03)K04)M00)T85) K15)
235/30R20
K01)K02)K86)K87)
e1*2001/116*0471*08 1080/770(0) 5/112/57,1
Typ: 7N
ABE / EG-Genehmigung: e1*2007/46*0401*..
Motorleistung Handelsbezeichnung zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 Sharan 255/30R20 A01) bis A10)
T92) K01)K02)
e1*2007/46*0401*03 1310/1390(0) 5/112/57,1
Typ: 7N
ABE / EG-Genehmigung: e1*2007/46*0434*..
Motorleistung Handelsbezeichnung zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 Sharan 255/30R20 A01) bis A10)
T92) K01)K02)
e1*2007/46*0434*03 1270/1250(0) 5/112/57,1
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 147 VW New Beetle 225/35R20 A02) bis A10)
(ab Mod. 2011) A01)K01)K04)K26)K95)
RA-000491-D0-104-04c~VW-5-112-57-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 4c
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsteile
verwendet werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E71) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 235/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
RA-000491-D0-104-04c~VW-5-112-57-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 4c
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
K71) An Achse 2 ist die im Bereich der Stoßfängeroberkante befindliche Blechnase
abzutrennen oder nach innen umzuformen.
K80) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von der seitlichen Schutzleiste bzw.
Sicke bis zur Stoßfängeroberkante umzulegen, die vorhandene Kunststoffkanten der
Kotflügelverbreiterungen sind entsprechend zu kürzen,
- der Filzinnenkotflügel ist im Bereich von der seitlichen Schutzleiste bzw. Sicke bis zur
Stoßfängeroberkante eng an das Blechradhaus anzulegen.
RA-000491-D0-104-04c~VW-5-112-57-ET30_51R0855.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47895
Nr. : RA-000491-D0-104
Anlage-Nr. : 4c
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R0855
K86) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- die Radhausausschnittkante ist im Bereich von 45-Grad vor der Radmitte bis zur
Stoßfängeroberkante aufzuweiten,
- der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
K87) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- die Blechlasche im Bereich der Stoßfängeroberkante ist um 10 mm zu kürzen,
- der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen,
- die ins Radhaus ragende Kante des Kunststoff-Flaps ist ab der Stoßfängeroberkante
auf einer Länge von 20 mm nach unten zu kürzen.
K95) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschraube und die Kunstoffhalterung im Bereich Radmitte ist zu
entfernen
- die Radhauskante und die Blechlasche sind im Bereich 45° vor Radmitte bis
Stoßfängeroberkante umzulegen,
- der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T97) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1460 kg bei LI 97 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 730 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 4c mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R0855 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 26.04.2012
RA-000491-D0-104-04c~VW-5-112-57-ET30_51R0855.docx
