Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47456
Nr. : RA-000498-C0-104
Anlage-Nr. : 30d
Seite : 1 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R6705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R6705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R6705.47
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 800 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1K, 1KM, 1KP, 1T, 2K, 2KN Serien-Radschraube, Kugel Ø 26 mm, ZP50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
16, 16H Jetta ZP50704 120 Nm
Serien-Radschraube, Kugel Ø 26 mm,
Gewinde M14x1,5, Schaftlänge 27 mm
Beetle ZP50704 140 Nm
Serien-Radschraube, Kugel Ø 26 mm,
Gewinde M14x1,5, Schaftlänge 27 mm
7M Radschraube, Kugel Ø 26 mm, ZP50792 140 Nm
Gewinde M14x1,5, Schaftlänge 35 mm
7DB,7DW,7DZ Radschraube, Kugel Ø 26 mm, ZP50792 160 Nm
Gewinde M14x1,5, Schaftlänge 35 mm
RA-000498-C0-104-30d~VW-5-112-57-ET50_51R6705.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47456
Nr. : RA-000498-C0-104
Anlage-Nr. : 30d
Seite : 2 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R6705
Typ: 7DB
ABE / EG-Genehmigung: e1*96/79*0067*.., e1*98/14*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 Transporter, 215/60R16 A02) bis A10)
Multivan, Caravelle T99)
225/60R16
e1*96/79*0067*14E 1600/1490(1560) 5/112/57
Typ: 7DW
ABE / EG-Genehmigung: e1*96/79*0066*.., e1*98/14*0066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 Transporter, 215/60R16 A02) bis A10)
Multivan,
California 225/60R16
e1*96/79*0066*13E 1510/1490(1560) 5/112/57
Typ: 7DZ
ABE / EG-Genehmigung: e1*97/27*0095*.., e1*98/14*0095*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 150 Caravelle, 215/60R16 A02) bis A10)
Multivan T99)
225/60R16
e1*97/27*0095*07E 1600/1490(1560) 5/112/57
Typ: 7M
ABE / EG-Genehmigung: e1*93/81*0023*.. , e1*95/54*0023*.., e1*98/14*0023*.., e1*2001/116*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 128 Sharan, 205/55R16 A02) bis A10)
Sharan syncro
66 bis 150 Sharan, 215/55R16
Sharan syncro
225/50R16
A01)K03)
e1*98/14*0023*20 2WD 1240/1280(1355) 5/112/57,1
e1*95/54*0023*09 4WD 1240/1330(1405)
e1*2001/116*0023*36
Typ: 1T
ABE / EG-Genehmigung: e1*2001/116*0211*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 205/55R16 A02) bis A10)
75 bis 125 Touran Cross 205/55R16 M+S A02) bis A10)
A93)
e1*2001/116*0211*27 1200/1170(1250) 5/112/57,1
RA-000498-C0-104-30d~VW-5-112-57-ET50_51R6705.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47456
Nr. : RA-000498-C0-104
Anlage-Nr. : 30d
Seite : 3 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R6705

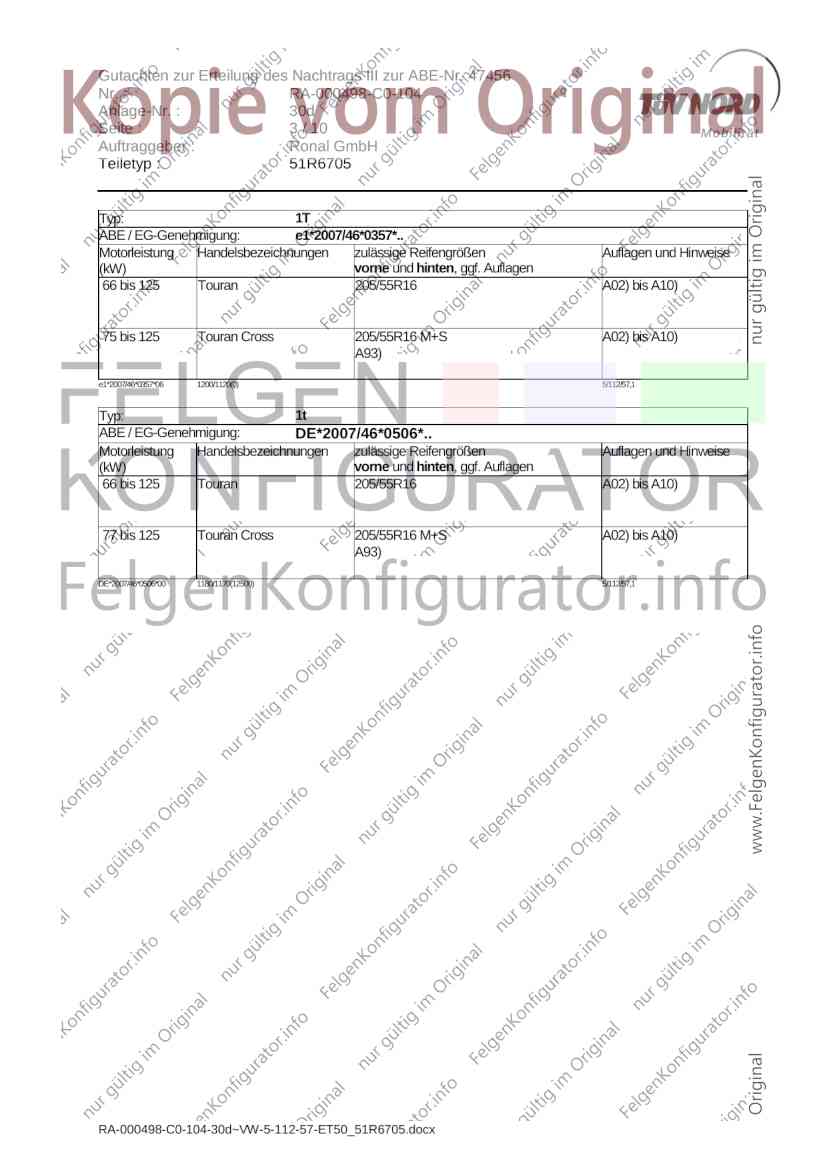

Typ: 1T
ABE / EG-Genehmigung: e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 205/55R16 A02) bis A10)
75 bis 125 Touran Cross 205/55R16 M+S A02) bis A10)
A93)
e1*2007/46*0357*06 1200/1120(0) 5/112/57,1
Typ: 1t
ABE / EG-Genehmigung: DE*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 205/55R16 A02) bis A10)
77 bis 125 Touran Cross 205/55R16 M+S A02) bis A10)
A93)
DE*2007/46*0506*00 1180/1170(12500) 5/112/57,1
RA-000498-C0-104-30d~VW-5-112-57-ET50_51R6705.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47456
Nr. : RA-000498-C0-104
Anlage-Nr. : 30d
Seite : 4 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R6705
Typ: 1K
ABE / EG-Genehmigung: e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 Golf 5 205/55R16 A02) bis A10)
A93) E06)
215/50R16
A01)K03)
e1*2001/116*0242*24E 1110/980(1020) 5/112/57,1
Typ: 1K
ABE / EG-Genehmigung: e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 173 Golf 6 205/55R16 A02) bis A10)
A93) E06)
215/50R16
77 bis 155 Golf 6 Cabrio 195/55R16 A02) bis A10)
E74)
195/60R16
E74)
205/50R16
205/55R16
215/50R16
e1*2001/116*0242*43 1120/1040(1080) 5/112/57,1
Typ: 1K
ABE / EG-Genehmigung: e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 118 Golf 6 205/55R16 A02) bis A10)
A93)
215/50R16
e1*2007/46*0490*03 1120/950(0) 5/112/57,1
RA-000498-C0-104-30d~VW-5-112-57-ET50_51R6705.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47456
Nr. : RA-000498-C0-104
Anlage-Nr. : 30d
Seite : 5 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R6705
Typ: 2K
ABE / EG-Genehmigung: e1*2001/116*0252*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 103 Caddy, 205/55R16 A02) bis A10)
Caddy Life, B43)
Caddy Maxi,
Caddy Maxi Life,
(außer Allrad)
e1*2001/116*0252*32 5/112/57,1
Typ: 2KN
ABE / EG-Genehmigung: e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 103 Caddy 205/55R16 A02) bis A10)
B43)
e1*2007/46*0217*23 5/112/57,1
Typ: 2KN
ABE / EG-Genehmigung: L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 103 Caddy 205/55R16 A02) bis A10)
(außer Allrad) B43)
L320NT23 1170/1305(0) – Gas 80kW: 1090/1250 5/112/57,1
RA-000498-C0-104-30d~VW-5-112-57-ET50_51R6705.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47456
Nr. : RA-000498-C0-104
Anlage-Nr. : 30d
Seite : 6 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R6705
Typ: 1KP
ABE / EG-Genehmigung: e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 Golf Plus, 205/55R16 A02) bis A10)
Golf Plus Cross A93)
215/50R16
A01)K03)
e1*2001/116*0304*26 1150/990(1035) 5/112/57,1
Typ: 1KP
ABE / EG-Genehmigung: e1*2007/46*0491*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 90 Golf Plus 205/55R16 A02) bis A10)
A93)
215/50R16
A01)K03)
e1*2007/46*0491*03 1060/1060(0) 5/112/57,1
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 Jetta, 205/55R16 A02) bis A10)
Golf 5 Kombi, A93) E06)
Golf 6 Kombi
215/50R16
A01)K03)
e1*2001/116*0328*24 1100/1080(1110) 5/112/57,1
Typ: 1KM
ABE / EG-Genehmigung: e1*2007/46*0492*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 90 Golf 6 Kombi 205/55R16 A02) bis A10)
A93) E06)
215/50R16
A01)K03)
e1*2007/46*0492*04 1030/1070(0) 5/112/57,1
RA-000498-C0-104-30d~VW-5-112-57-ET50_51R6705.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47456
Nr. : RA-000498-C0-104
Anlage-Nr. : 30d
Seite : 7 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R6705

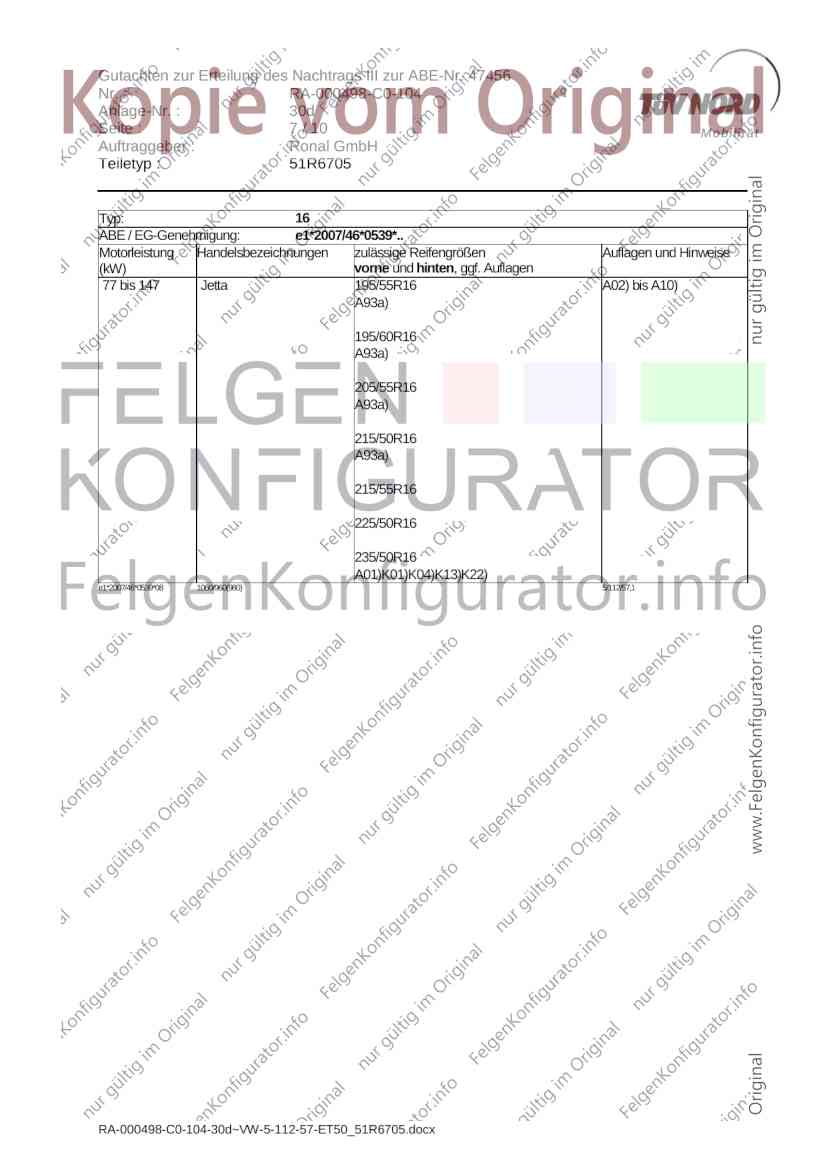

Typ: 16
ABE / EG-Genehmigung: e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 147 Jetta 195/55R16 A02) bis A10)
A93a)
195/60R16
A93a)
205/55R16
A93a)
215/50R16
A93a)
215/55R16
225/50R16
235/50R16
A01)K01)K04)K13)K22)
e1*2007/46*0539*08 1060/960(980) 5/112/57,1
RA-000498-C0-104-30d~VW-5-112-57-ET50_51R6705.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47456
Nr. : RA-000498-C0-104
Anlage-Nr. : 30d
Seite : 8 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R6705

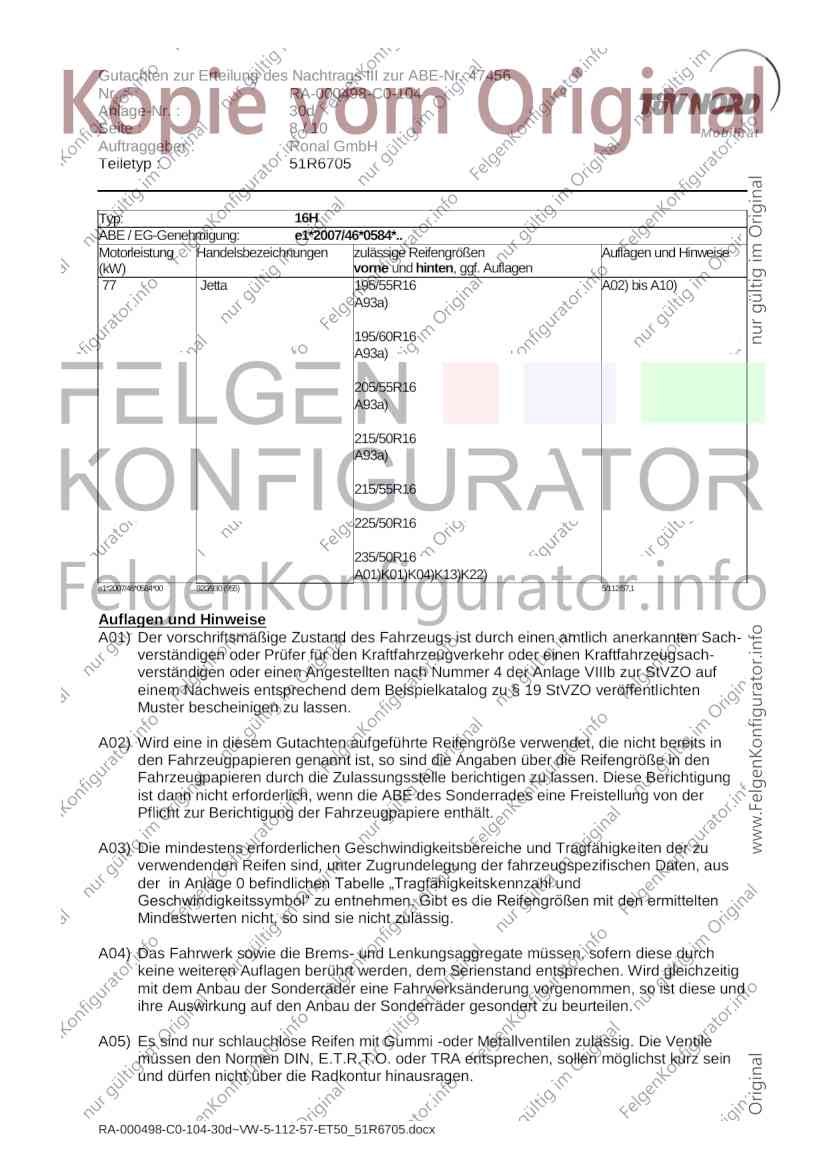

Typ: 16H
ABE / EG-Genehmigung: e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Jetta 195/55R16 A02) bis A10)
A93a)
195/60R16
A93a)
205/55R16
A93a)
215/50R16
A93a)
215/55R16
225/50R16
235/50R16
A01)K01)K04)K13)K22)
e1*2007/46*0584*00 920/930 (955) 5/112/57,1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000498-C0-104-30d~VW-5-112-57-ET50_51R6705.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47456
Nr. : RA-000498-C0-104
Anlage-Nr. : 30d
Seite : 9 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R6705
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte
unterhalb des Tiefbetts bzw. unterhalb der Felgenschulter bzw. Klammergewichte am
inneren Felgenhorn angebracht werden, ist auf einen Mindestabstand von 3 mm zu
Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B43) An Achse 2 ist die Halteklammer der ABS Steuerleitung so zu verlegen, dass ein
Mindestabstand von 5 mm zur inneren Reifenflanke vorhanden ist.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E74) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig nur mit Reifengröße ab
Nennbreite 205/.. ausgerüstet sind oder nur solche in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
RA-000498-C0-104-30d~VW-5-112-57-ET50_51R6705.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47456
Nr. : RA-000498-C0-104
Anlage-Nr. : 30d
Seite : 10 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R6705
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
Die Anlage Nr. 30d mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 29.06.2012
RA-000498-C0-104-30d~VW-5-112-57-ET50_51R6705.docx
