Gutachten zur Erteilung der ABE-Nr. 49310 nach § 22 STVZO
Nr. : RA-000733-A0-015
Anlage-Nr. : 3b
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8017

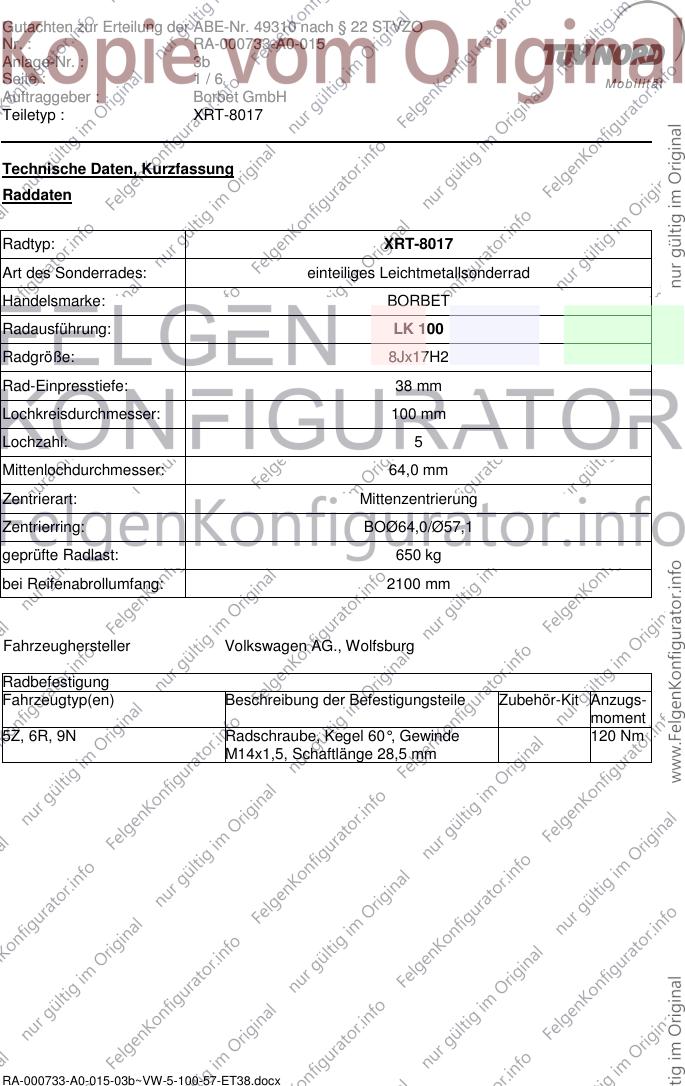

Technische Daten, Kurzfassung
Raddaten
Radtyp: XRT-8017
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: BORBET
Radausführung: LK 100
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 64,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ64,0/Ø57,1
geprüfte Radlast: 650 kg
bei Reifenabrollumfang: 2100 mm
Fahrzeughersteller : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
5Z, 6R, 9N Radschraube, Kegel 60°, Gewinde 120 Nm
M14x1,5, Schaftlänge 28,5 mm
RA-000733-A0-015-03b~VW-5-100-57-ET38.docx
Gutachten zur Erteilung der ABE-Nr. 49310 nach § 22 STVZO
Nr. : RA-000733-A0-015
Anlage-Nr. : 3b
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8017

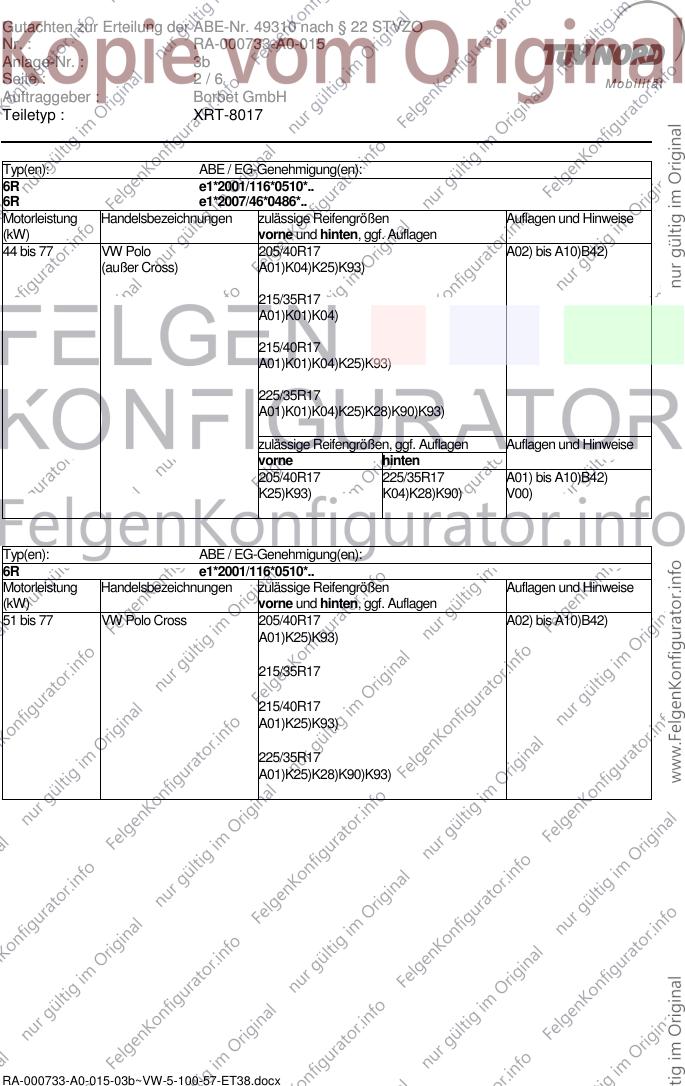

Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
6R e1*2007/46*0486*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 77 VW Polo 205/40R17 A02) bis A10)B42)
(außer Cross) A01)K04)K25)K93)
215/35R17
A01)K01)K04)
215/40R17
A01)K01)K04)K25)K93)
225/35R17
A01)K01)K04)K25)K28)K90)K93)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R17 225/35R17 A01) bis A10)B42)
K25)K93) K04)K28)K90) V00)
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 77 VW Polo Cross 205/40R17 A02) bis A10)B42)
A01)K25)K93)
215/35R17
215/40R17
A01)K25)K93)
225/35R17
A01)K25)K28)K90)K93)
RA-000733-A0-015-03b~VW-5-100-57-ET38.docx
Gutachten zur Erteilung der ABE-Nr. 49310 nach § 22 STVZO
Nr. : RA-000733-A0-015
Anlage-Nr. : 3b
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8017
Typ(en): ABE / EG-Genehmigung(en):
5Z e1*2001/116*0301*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 VW Fox 205/40R17 A02) bis A10)
(außer CROSS FOX) A01)G0D)K01)K04)K32) E49)
215/35R17
A01)K01)K04)
225/35R17
A01)K01)K02)K32)
Typ(en): ABE / EG-Genehmigung(en):
9N e1*98/14*0174*.., e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Polo 205/40R17 A02) bis A10)B29)
(außer Ausführungen Cross A01)K03)K04)K47) E48)
Polo, Polo Fun)
215/35R17
A01)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Cross Polo, Polo Fun 205/40R17 M+S A02) bis A10)B29)
215/40R17
A01)K47)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000733-A0-015-03b~VW-5-100-57-ET38.docx
Gutachten zur Erteilung der ABE-Nr. 49310 nach § 22 STVZO
Nr. : RA-000733-A0-015
Anlage-Nr. : 3b
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8017
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
B29) Nur zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
- innenbelüftete Bremsscheibe Ø256x22 mm.
B42) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
- innenbelüftete Bremsscheibe Ø288x25 mm.
E48) Nicht für Polo Fun, Cross Polo (Serie 215/40R17, 185/60R15 M+S).
E49) Nicht für CROSS FOX (Serie 175/70R14, 205/60R15).
RA-000733-A0-015-03b~VW-5-100-57-ET38.docx
Gutachten zur Erteilung der ABE-Nr. 49310 nach § 22 STVZO
Nr. : RA-000733-A0-015
Anlage-Nr. : 3b
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8017
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/55R15 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K32) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich ab Seitenschutzleiste bis etwa zur
Radmitte ein Streifen von ca. 50 mm Höhe (gemessen von der Radhausausschnittkante)
abzutrennen oder dieser vollkommen an das Blechradhaus anzulegen.
RA-000733-A0-015-03b~VW-5-100-57-ET38.docx
Gutachten zur Erteilung der ABE-Nr. 49310 nach § 22 STVZO
Nr. : RA-000733-A0-015
Anlage-Nr. : 3b
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8017

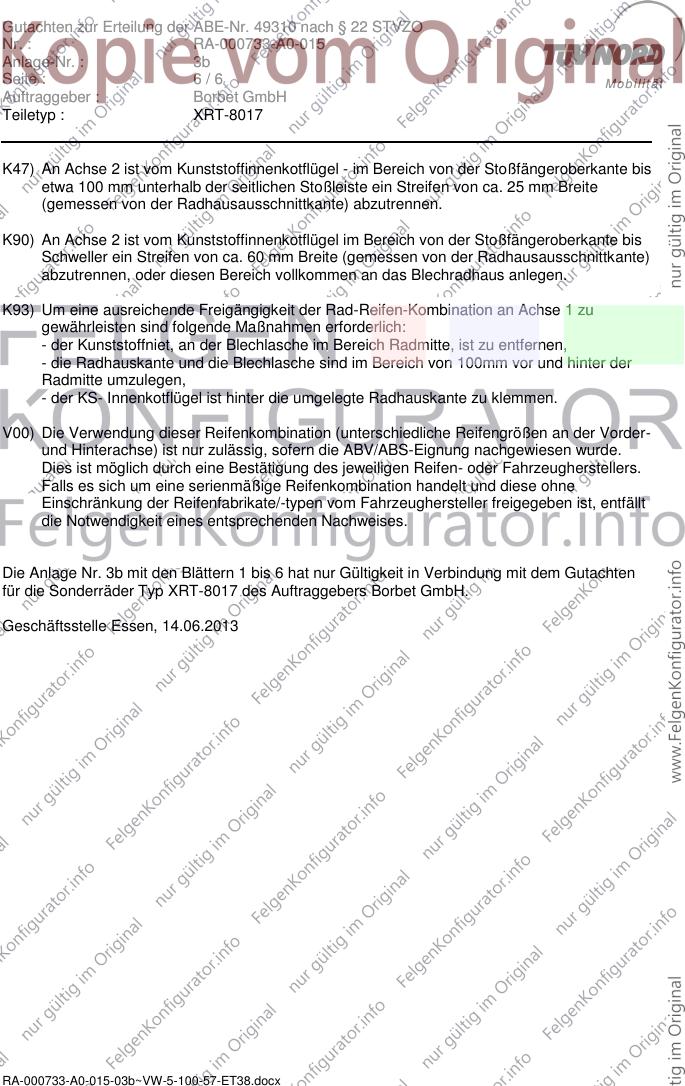

K47) An Achse 2 ist vom Kunststoffinnenkotflügel - im Bereich von der Stoßfängeroberkante bis
etwa 100 mm unterhalb der seitlichen Stoßleiste ein Streifen von ca. 25 mm Breite
(gemessen von der Radhausausschnittkante) abzutrennen.
K90) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von der Stoßfängeroberkante bis
Schweller ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen, oder diesen Bereich vollkommen an das Blechradhaus anlegen.
K93) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffniet, an der Blechlasche im Bereich Radmitte, ist zu entfernen,
- die Radhauskante und die Blechlasche sind im Bereich von 100mm vor und hinter der
Radmitte umzulegen,
- der KS- Innenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 3b mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ XRT-8017 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 14.06.2013
RA-000733-A0-015-03b~VW-5-100-57-ET38.docx
