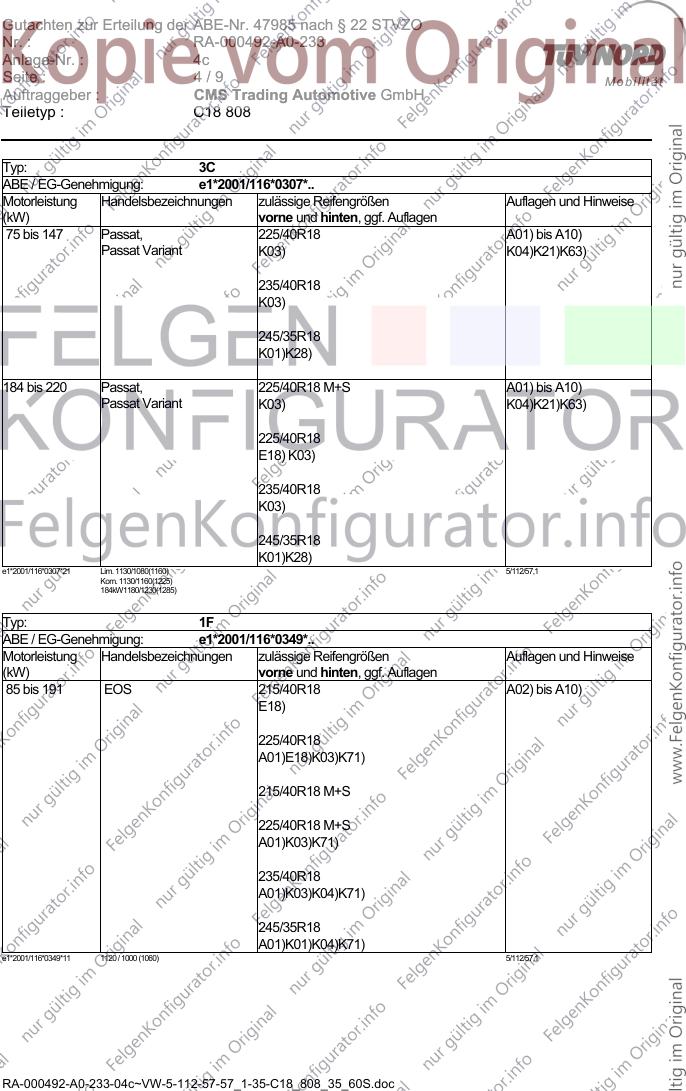

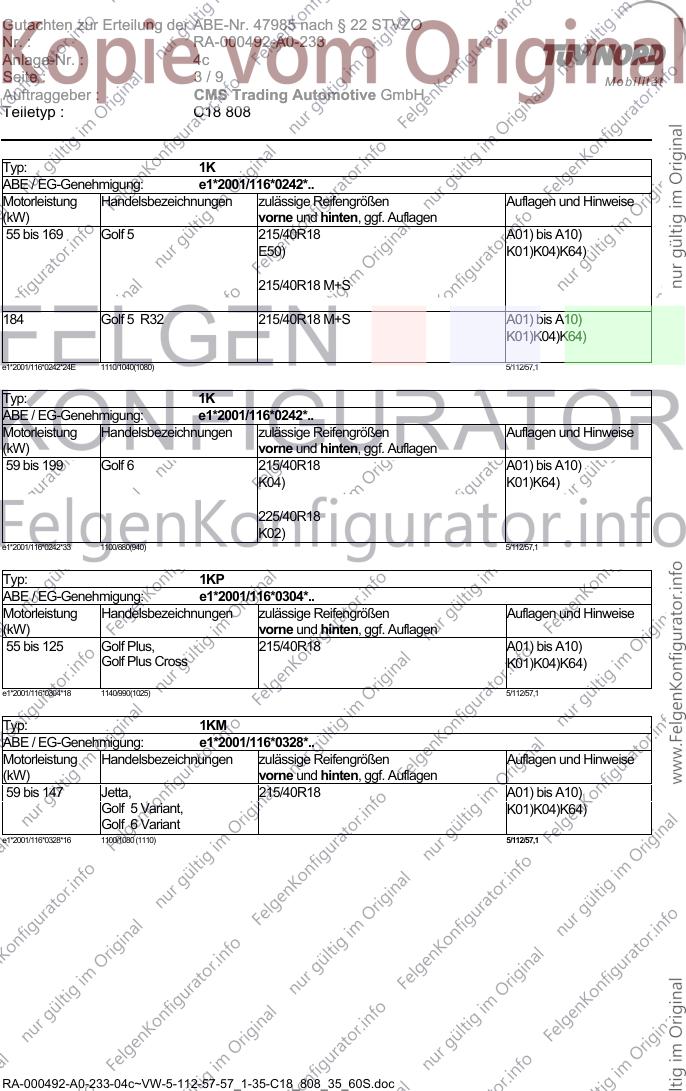

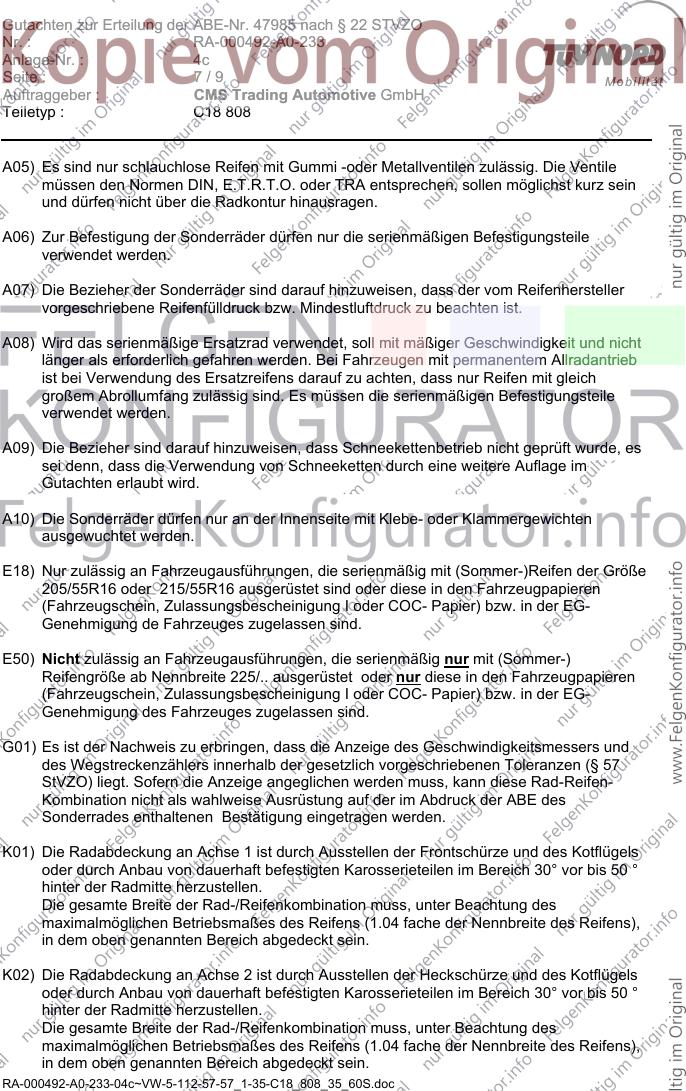

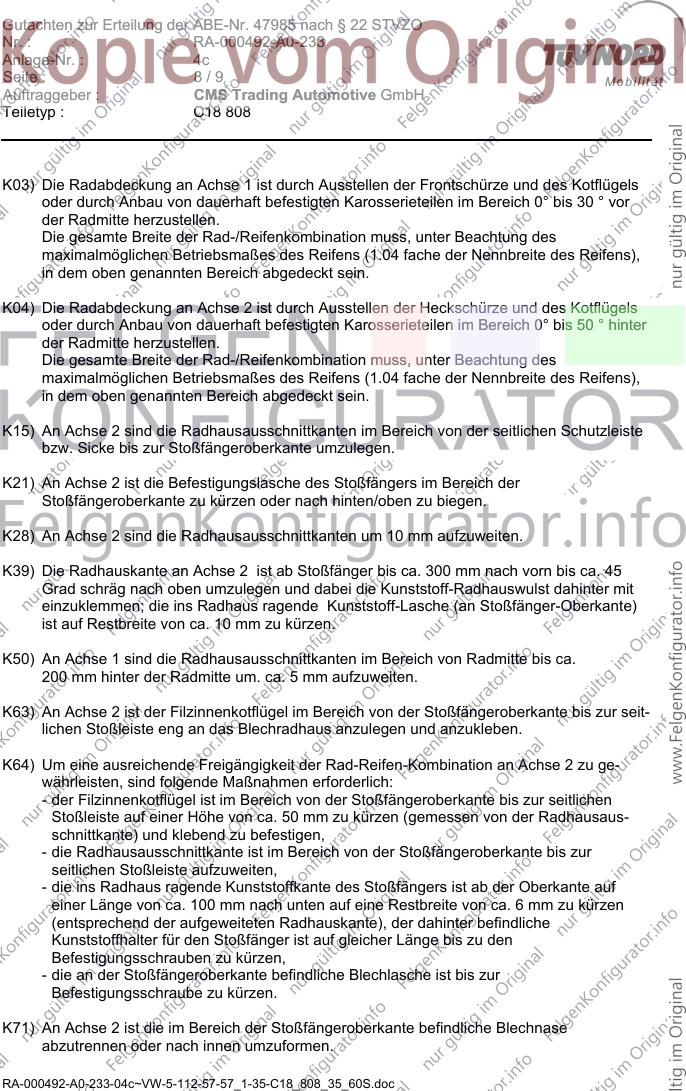

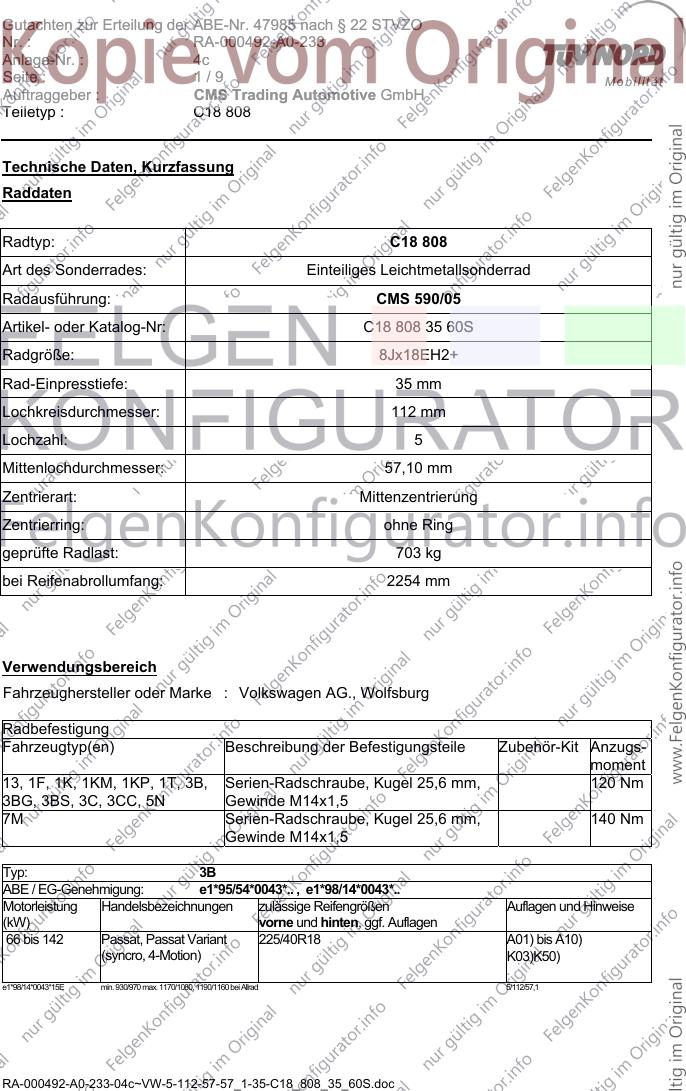

Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 4c
Seite : 1/9 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
Technische Daten, Kurzfassung
Raddaten
Radtyp: C18 808
Art des Sonderrades: Einteiliges Leichtmetallsonderrad
Radausführung: CMS 590/05
Artikel- oder Katalog-Nr: C18 808 35 60S
Radgröße: 8Jx18EH2+
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 57,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 703 kg
bei Reifenabrollumfang: 2254 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
13, 1F, 1K, 1KM, 1KP, 1T, 3B, Serien-Radschraube, Kugel 25,6 mm, 120 Nm
3BG, 3BS, 3C, 3CC, 5N Gewinde M14x1,5
7M Serien-Radschraube, Kugel 25,6 mm, 140 Nm
Gewinde M14x1,5
Typ: 3B
ABE / EG-Genehmigung: e1*95/54*0043*.. , e1*98/14*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 142 Passat, Passat Variant 225/40R18 A01) bis A10)
(syncro, 4-Motion) K03)K50)
e1*98/14*0043*15E min. 930/970 max. 1170/1080, 1190/1160 bei Allrad 5/112/57,1
RA-000492-A0-233-04c~VW-5-112-57-57_1-35-C18_808_35_60S.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 4c
Seite : 2/9 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
Typ: 3BG
ABE / EG-Genehmigung: e1*98/14*0157*.., e1*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 142 Passat, Passat Variant 225/40R18 A01) bis A10)
(4-Motion) K03)
e1*2001/116*0157*12E min. 970/980max. 1190/1060, 1200/1160(1205) bei 5/112/57,1
Allrad
Typ: 3BS
ABE / EG-Genehmigung: e1*98/14*0173*.., e1*2001/116*0173*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
202 Passat W8, 225/40R18 A01) bis A10)
Passat Variant W8 K03)
e1*2001/116*0173*04E 1230/1160(1210) 5/112/57,1
Typ: 7M
ABE / EG-Genehmigung: e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*.. , e1*2001/116*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 128 Sharan 225/40R18 A01) bis A10)
K01)K04)K39)
235/40R18
150 Sharan 235/40R18
e1*2001/116*0023*35 2WD 1240/1280(1355) 5/112/57,1
4WD 1240/1330(1405)
Typ: 1T
ABE / EG-Genehmigung: e1*2001/116*0211*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Touran 225/40R18 A01) bis A10)
K03)K04)
75 bis 125 Touran Cross 225/40R18 M+S A01) bis A10)
K03)
e1*2001/116*0211*20 1200/1160(1240) 5/112/57,1
RA-000492-A0-233-04c~VW-5-112-57-57_1-35-C18_808_35_60S.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 4c
Seite : 3/9 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
Typ: 1K
ABE / EG-Genehmigung: e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 Golf 5 215/40R18 A01) bis A10)
E50) K01)K04)K64)
215/40R18 M+S
184 Golf 5 R32 215/40R18 M+S A01) bis A10)
K01)K04)K64)
e1*2001/116*0242*24E 1110/1040(1080) 5/112/57,1
Typ: 1K
ABE / EG-Genehmigung: e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 199 Golf 6 215/40R18 A01) bis A10)
K04) K01)K64)
225/40R18
K02)
e1*2001/116*0242*33 1100/880(940) 5/112/57,1
Typ: 1KP
ABE / EG-Genehmigung: e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 Golf Plus, 215/40R18 A01) bis A10)
Golf Plus Cross K01)K04)K64)
e1*2001/116*0304*18 1140/990(1025) 5/112/57,1
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 Jetta, 215/40R18 A01) bis A10)
Golf 5 Variant, K01)K04)K64)
Golf 6 Variant
e1*2001/116*0328*16 1100/1080 (1110) 5/112/57,1
RA-000492-A0-233-04c~VW-5-112-57-57_1-35-C18_808_35_60S.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 4c
Seite : 4/9 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
Typ: 3C
ABE / EG-Genehmigung: e1*2001/116*0307*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 147 Passat, 225/40R18 A01) bis A10)
Passat Variant K03) K04)K21)K63)
235/40R18
K03)
245/35R18
K01)K28)
184 bis 220 Passat, 225/40R18 M+S A01) bis A10)
Passat Variant K03) K04)K21)K63)
225/40R18
E18) K03)
235/40R18
K03)
245/35R18
K01)K28)
e1*2001/116*0307*21 Lim. 1130/1080(1160) 5/112/57,1
Kom. 1130/1160(1225)
184kW1180/1230(1285)
Typ: 1F
ABE / EG-Genehmigung: e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 191 EOS 215/40R18 A02) bis A10)
E18)
225/40R18
A01)E18)K03)K71)
215/40R18 M+S
225/40R18 M+S
A01)K03)K71)
235/40R18
A01)K03)K04)K71)
245/35R18
A01)K01)K04)K71)
e1*2001/116*0349*11 1120 / 1000 (1060) 5/112/57,1
RA-000492-A0-233-04c~VW-5-112-57-57_1-35-C18_808_35_60S.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 4c
Seite : 5/9 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
Typ: 5N
ABE / EG-Genehmigung: e1*2001/116*0450*..,
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 147 Tiguan 235/50R18 A01) bis A10)
K01)K04)
245/45R18
K03)
255/45R18
K01)K04)
e1*2001/116*0450*08 1180 / 1130 (1205) 5/112/57,1
Typ: 3CC
ABE / EG-Genehmigung: e1*2001/116*0468*..
Motorleistung Handelsbezeichnung zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 220 Passat CC 215/45R18 M+S A02) bis A10)
225/40R18 M+S
A01)K04)
235/40R18
A01)K04)K83)K84)
245/35R18
A01)K01)K02)K83)K84)
245/40R18
A01)G01)K01)K02)K82)K83)K84)
e1*2001/116*0468*06 1130/1030(1115) 2WD 5/112/57,1
1170/1100(1180) 4WD
RA-000492-A0-233-04c~VW-5-112-57-57_1-35-C18_808_35_60S.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 4c
Seite : 6/9 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
Typ: 13
ABE / EG-Genehmigung: e1*2001/116*0471*..
Motorleistung Handelsbezeichnung zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 125 Scirocco 215/40R18 A02) bis A10)
215/45R18
225/40R18
235/40R18
245/35R18
A01)K03)K04)K15)
147 bis 195 Scirocco 215/40R18 M+S A02) bis A10)
215/45R18 M+S
225/40R18
235/40R18
245/35R18
A01)K03)K04)K15)
e1*2001/116*0471*06 1080/770(0) 5/112/57,1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000492-A0-233-04c~VW-5-112-57-57_1-35-C18_808_35_60S.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 4c
Seite : 7/9 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsteile
verwendet werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
E18) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit (Sommer-)Reifen der Größe
205/55R16 oder 215/55R16 ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung de Fahrzeuges zugelassen sind.
E50) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000492-A0-233-04c~VW-5-112-57-57_1-35-C18_808_35_60S.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 4c
Seite : 8/9 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30 ° vor
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50 ° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante zu kürzen oder nach hinten/oben zu biegen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K39) Die Radhauskante an Achse 2 ist ab Stoßfänger bis ca. 300 mm nach vorn bis ca. 45
Grad schräg nach oben umzulegen und dabei die Kunststoff-Radhauswulst dahinter mit
einzuklemmen; die ins Radhaus ragende Kunststoff-Lasche (an Stoßfänger-Oberkante)
ist auf Restbreite von ca. 10 mm zu kürzen.
K50) An Achse 1 sind die Radhausausschnittkanten im Bereich von Radmitte bis ca.
200 mm hinter der Radmitte um. ca. 5 mm aufzuweiten.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur seit-
lichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu ge-
währleisten, sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste auf einer Höhe von ca. 50 mm zu kürzen (gemessen von der Radhausaus-
schnittkante) und klebend zu befestigen,
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste aufzuweiten,
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 100 mm nach unten auf eine Restbreite von ca. 6 mm zu kürzen
(entsprechend der aufgeweiteten Radhauskante), der dahinter befindliche
Kunststoffhalter für den Stoßfänger ist auf gleicher Länge bis zu den
Befestigungsschrauben zu kürzen,
- die an der Stoßfängeroberkante befindliche Blechlasche ist bis zur
Befestigungsschraube zu kürzen.
K71) An Achse 2 ist die im Bereich der Stoßfängeroberkante befindliche Blechnase
abzutrennen oder nach innen umzuformen.
RA-000492-A0-233-04c~VW-5-112-57-57_1-35-C18_808_35_60S.doc
Gutachten zur Erteilung der ABE-Nr. 47985 nach § 22 STVZO
Nr. : RA-000492-A0-233
Anlage-Nr. : 4c
Seite : 9/9 Mobilität
Auftraggeber : CMS Trading Automotive GmbH
Teiletyp : C18 808
K82) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu ge-
währleisten, sind folgende Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von 100 mm vor und hinter der Radmitte
umzulegen,
- der Kunstsoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter die
umgelegte Radhauskante zu klemmen.
K83) An Achse 2 ist im Bereich der Stoßfängeroberkante die ins Radhaus ragende
Kunststoffkantekante des Verbreiterungsflap zu kürzen.
K84) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu ge-
währleisten, sind folgende Maßnahmen erforderlich:
- die Radhausausschnittkante ist im Bereich von 50 mm vor der Radmitte bis zur
Stoßfängeroberkante umzulegen und aufzuweiten,
- der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
Die Anlage Nr. 4c mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ C18 808 des Auftraggebers CMS Trading Automotive GmbH.
Essen, 05.02.2010
RA-000492-A0-233-04c~VW-5-112-57-57_1-35-C18_808_35_60S.doc
RA-000492-A0-233-04c~VW-5-112-57-57_1-35-C18_808_35_60S.doc
