Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 3c

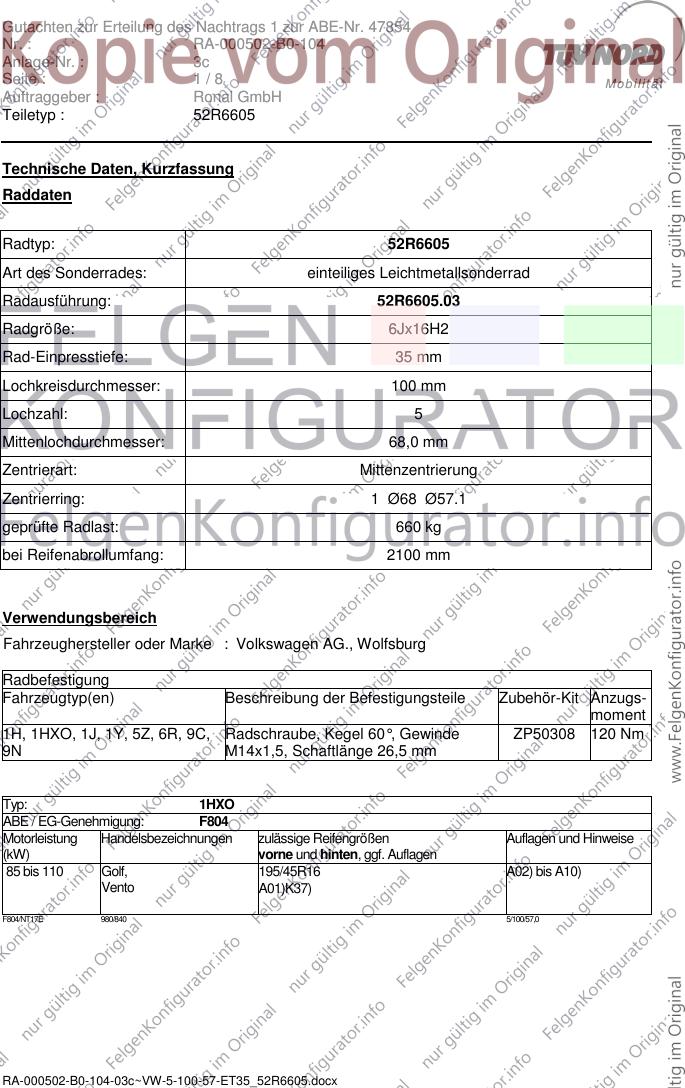

Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
Technische Daten, Kurzfassung
Raddaten
Radtyp: 52R6605
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 52R6605.03
Radgröße: 6Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 660 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1H, 1HXO, 1J, 1Y, 5Z, 6R, 9C, Radschraube, Kegel 60°, Gewinde ZP50308 120 Nm
9N M14x1,5, Schaftlänge 26,5 mm
Typ: 1HXO
ABE / EG-Genehmigung: F804
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Golf, 195/45R16 A02) bis A10)
Vento A01)K37)
F804/NT17E 980/840 5/100/57,0
RA-000502-B0-104-03c~VW-5-100-57-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 3c

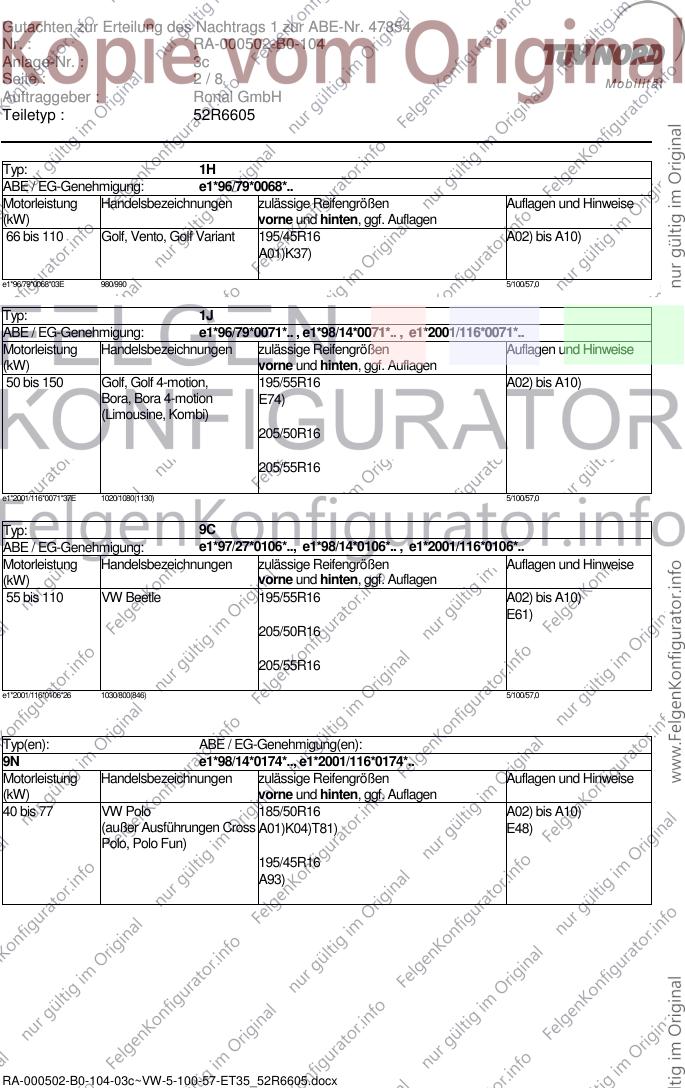

Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
Typ: 1H
ABE / EG-Genehmigung: e1*96/79*0068*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Golf, Vento, Golf Variant 195/45R16 A02) bis A10)
A01)K37)
e1*96/79*0068*03E 980/990 5/100/57,0
Typ: 1J
ABE / EG-Genehmigung: e1*96/79*0071*.. , e1*98/14*0071*.. , e1*2001/116*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 150 Golf, Golf 4-motion, 195/55R16 A02) bis A10)
Bora, Bora 4-motion E74)
(Limousine, Kombi)
205/50R16
205/55R16
e1*2001/116*0071*37E 1020/1080(1130) 5/100/57,0
Typ: 9C
ABE / EG-Genehmigung: e1*97/27*0106*.., e1*98/14*0106*.. , e1*2001/116*0106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 VW Beetle 195/55R16 A02) bis A10)
E61)
205/50R16
205/55R16
e1*2001/116*0106*26 1030/800(846) 5/100/57,0
Typ(en): ABE / EG-Genehmigung(en):
9N e1*98/14*0174*.., e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Polo 185/50R16 A02) bis A10)
(außer Ausführungen Cross A01)K04)T81) E48)
Polo, Polo Fun)
195/45R16
A93)
RA-000502-B0-104-03c~VW-5-100-57-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 3c
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 110 VW Polo 185/50R16 M+S A02) bis A10)
A01)K04)T81)
195/45R16
A93)N205)
195/45R16 M+S
A93)
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Cross Polo, Polo Fun 185/55R16 M+S A02) bis A10)
195/50R16 M+S
A93)
Typ: 1Y
ABE / EG-Genehmigung: e1*2001/116*0205*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 New Beetle Cabrio 195/55R16 A02) bis A10)
E61)
205/50R16
205/55R16
e1*2001/116*0205*16 1040/939(974)
Typ(en): ABE / EG-Genehmigung(en):
5Z e1*2001/116*0301*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 VW Fox 175/50R16 A02) bis A10)
(außer CROSS FOX) E49)
175/55R16
G0D)
185/50R16
195/45R16
RA-000502-B0-104-03c~VW-5-100-57-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 3c

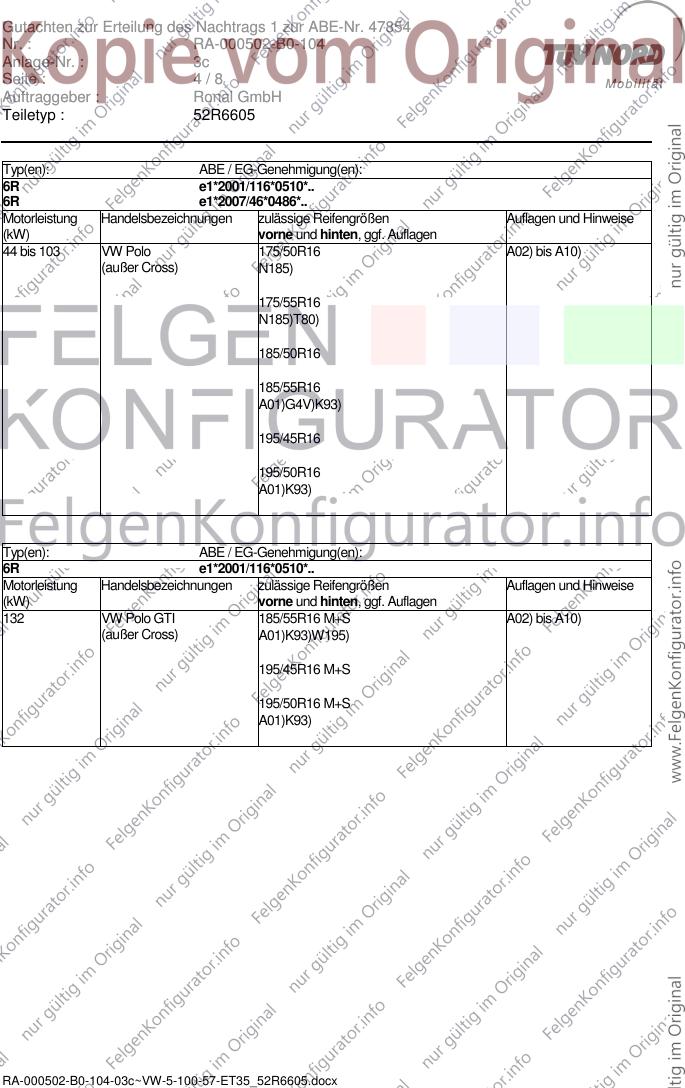

Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
6R e1*2007/46*0486*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 103 VW Polo 175/50R16 A02) bis A10)
(außer Cross) N185)
175/55R16
N185)T80)
185/50R16
185/55R16
A01)G4V)K93)
195/45R16
195/50R16
A01)K93)
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 VW Polo GTI 185/55R16 M+S A02) bis A10)
(außer Cross) A01)K93)W195)
195/45R16 M+S
195/50R16 M+S
A01)K93)
RA-000502-B0-104-03c~VW-5-100-57-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 3c
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 77 VW Polo Cross 175/50R16 A02) bis A10)
N185)T81)
175/55R16
N185)T80)
185/50R16
T81)
185/55R16
A01)K93)
195/45R16
195/50R16
A01)K93)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000502-B0-104-03c~VW-5-100-57-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 3c

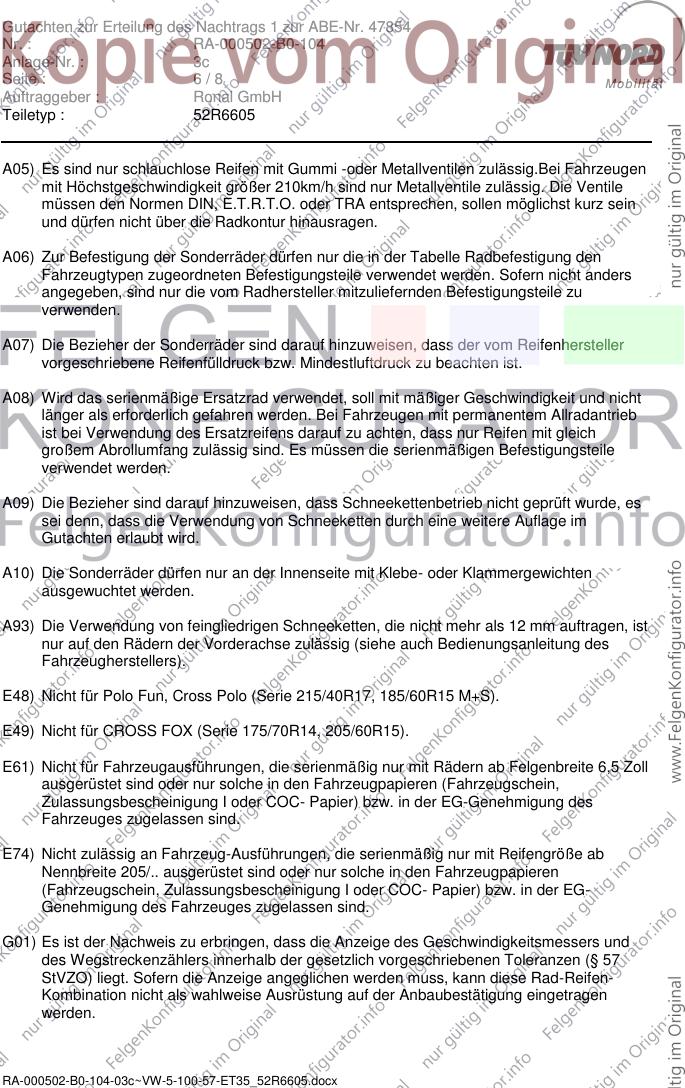

Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E48) Nicht für Polo Fun, Cross Polo (Serie 215/40R17, 185/60R15 M+S).
E49) Nicht für CROSS FOX (Serie 175/70R14, 205/60R15).
E61) Nicht für Fahrzeugausführungen, die serienmäßig nur mit Rädern ab Felgenbreite 6,5 Zoll
ausgerüstet sind oder nur solche in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E74) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig nur mit Reifengröße ab
Nennbreite 205/.. ausgerüstet sind oder nur solche in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000502-B0-104-03c~VW-5-100-57-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 3c

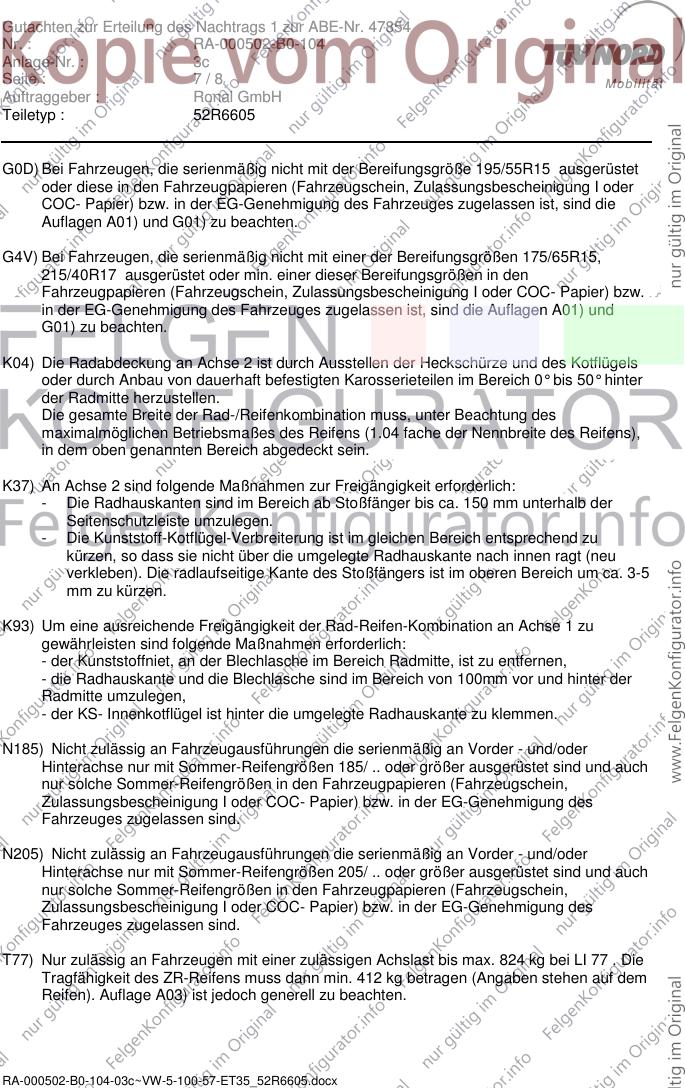

Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
G0D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/55R15 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G4V) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/65R15,
215/40R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K37) An Achse 2 sind folgende Maßnahmen zur Freigängigkeit erforderlich:
- Die Radhauskanten sind im Bereich ab Stoßfänger bis ca. 150 mm unterhalb der
Seitenschutzleiste umzulegen.
- Die Kunststoff-Kotflügel-Verbreiterung ist im gleichen Bereich entsprechend zu
kürzen, so dass sie nicht über die umgelegte Radhauskante nach innen ragt (neu
verkleben). Die radlaufseitige Kante des Stoßfängers ist im oberen Bereich um ca. 3-5
mm zu kürzen.
K93) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffniet, an der Blechlasche im Bereich Radmitte, ist zu entfernen,
- die Radhauskante und die Blechlasche sind im Bereich von 100mm vor und hinter der
Radmitte umzulegen,
- der KS- Innenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
N185) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 185/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T77) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 824 kg bei LI 77 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 412 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000502-B0-104-03c~VW-5-100-57-ET35_52R6605.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 47854
Nr. : RA-000502-B0-104
Anlage-Nr. : 3c
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 52R6605
T80) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 900 kg bei LI 80 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 450 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T81) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 924 kg bei LI 81 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 462 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
W195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 195/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 3c mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 52R6605 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 28.05.2013
RA-000502-B0-104-03c~VW-5-100-57-ET35_52R6605.docx
