Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 1 von 15
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 39
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
EGY8SA39VO571 PCD112 ET39 ohne 57,1 715 2105 01/13
EGY8SA39V571 PCD112 ET39 ohne 57,1 715 2105 01/13
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : AEZ Artikel-Nr. ZJV8 ww. Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : AU; 1F; 1K; 1KM; 1KP; 1t; 1T; 13; 16; 2K; 2KN; 3B;
3c; 3C; 3CC; 5N
140 Nm für Typ : 7N
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 62 - 125 205/50R17 93 11A; 24J; 24M; 5HA Nur Caddy Maxi;
2KN e1*2007/46*0217*.., 215/45R17 91 11A; 24J; 24M; 5GG langer Radstand;
L320 225/45R17 91 11A; 24J; 24M; 5GG Frontantrieb;
225/45R17 94 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C
2K e1*2001/116*0252*.. 51 - 125 205/50R17 93 11A; 22I; 24J; 24M Nicht Caddy Maxi; nur
2KN e1*2007/46*0217*.., 215/45R17 91 11A; 22I; 24J; 24M; bis
L320 5GG WV2ZZZ2K?8?052800;
kurzer Radstand;
225/45R17 90 11A; 22I; 24J; 24M; Frontantrieb;
5GA 10B; 11B; 11G; 11H;
225/45R17 94 11A; 22I; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74C
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 147 215/45R17 87W Cabrio; Frontantrieb;
215/45R17 91 10B; 11B; 11G; 11H;
225/45R17 91 11A; 22M 12A; 51A; 71C; 71K;
85 - 184 205/50R17 11A; 22M; 51G; 52J 721; 725; 73C; 74C;
76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 2 von 15
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 110 205/45R17 88 nur Golf 7; ab
205/50R17 89 11A; 245; 248; 26P; e1*2007/46*0623*01;
27H Schrägheck;
215/45R17 87 11A; 248 Frontantrieb;
225/45R17 91 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
76S
1K e1*2001/116*0242*.. 188 - 199 205/50R17 11A; 22H; 22Q; 24J; Nur Golf R (6er); Ab
24M; 51G e1*2001/116*0242*25;
215/45R17 91 11A; 22H; 22P; 24J; Schrägheck;
24M; 51J Allradantrieb;
225/45R17 91 11A; 22H; 22Q; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 76S; 76T
1K e1*2001/116*0242*.. 55 - 110 205/50R17 89 11A; 22P; 24J; 24M; Nur Golf 5; Nur bis
51J e1*2001/116*0242*24;
55 - 147 215/45R17 87W 11A; 22P; 24J; 24M; Allradantrieb;
5ET; 51J Frontantrieb;
55 - 169 205/50R17 89W 11A; 22P; 24J; 24M; 10B; 11B; 11G; 11H;
51J 12A; 51A; 573; 71C;
55 - 184 205/50R17 93 11A; 22P; 24J; 24M 71K; 721; 725; 73C;
M+S
225/45R17 90 11A; 22P; 24J; 24M 74C
1K e1*2001/116*0242*.., 59 - 125 215/45R17 87W 11A; 22P; 24J; 24M; Nur Golf 6; Ab
e1*2007/46*0490*.. 5ET e1*2001/116*0242*25;
59 - 173 205/50R17 11A; 22H; 22P; 24J; Schrägheck;
24M; 51G Frontantrieb;
215/45R17 91 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/45R17 91 11A; 22H; 22P; 24J; 12A; 51A; 71C; 71K;
24M 721; 725; 73C; 74C;
76S
1K e1*2001/116*0242*.. 103 205/50R17 89 11A; 22H; 22Q; 24J; Nur Golf 6; Ab
24M; 51J e1*2001/116*0242*25;
215/45R17 91 11A; 22H; 22P; 24J; Schrägheck;
24M; 51J Allradantrieb;
225/45R17 91 11A; 22H; 22Q; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 76S
1K e1*2001/116*0242*.. 77 - 118 215/45R17 87W 11A; 21S; 24J; 26P; Cabrio; Frontantrieb;
27H; 5ET 10B; 11B; 11G; 11H;
77 - 155 205/50R17 93 11A; 21S; 24J; 248; 12A; 51A; 71C; 71K;
26P; 27H 721; 725; 73C; 74C;
215/45R17 91 11A; 21S; 24J; 26P; 76S
27H
225/45R17 91 11A; 21T; 24J; 248;
26P; 27H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 3 von 15
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 205/50R17 89 11A; 21P; 22H; 22M; Nur CrossGolf; Nur
24J; 24M bis
215/45R17 87 11A; 21P; 22H; 22M; e1*2001/116*0304*13;
24M; 5ET Frontantrieb;
215/45R17 91 11A; 21P; 22H; 22M; 10B; 11B; 11G; 11H;
24M 12A; 51A; 573; 71C;
225/45R17 91 11A; 21P; 22H; 22M; 71K; 721; 725; 73C;
24J; 24M 74C
1KP e1*2001/116*0304*.. 55 - 110 215/45R17 87 11A; 22P; 24J; 5ET; Nicht CrossGolf; Nur
51J Golf Plus; Nur bis
55 - 125 205/50R17 89 11A; 22P; 24J; 24M; e1*2001/116*0304*13;
51J Frontantrieb;
215/45R17 91 11A; 22P; 24J; 51J 10B; 11B; 11G; 11H;
225/45R17 90 11A; 22P; 24J; 24M 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C
1KP e1*2001/116*0304*.. 75 - 103 205/50R17 89 11A; 21P; 22H; 22M Nur CrossGolf 6; Ab
215/45R17 87 11A; 21P; 22H; 22M; e1*2001/116*0304*21;
5ET Frontantrieb;
215/45R17 91 11A; 21P; 22H; 22M 10B; 11B; 11G; 11H;
225/45R17 91 11A; 21P; 22H; 22M 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C
1KP e1*2001/116*0304*.., 59 - 118 205/50R17 89 11A; 21P; 22M; 24J; Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 248; 51J e1*2001/116*0304*14;
205/50R17 93 11A; 21P; 22M; 24J; Frontantrieb;
248; 52J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22M; 24J; 12A; 51A; 573; 71C;
248; 51J 71K; 721; 725; 73C;
225/45R17 91 11A; 21P; 22M; 24J; 74C; 76S
248
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 147 215/50R17 91 Nur Beetle
215/55R17 94 (Schrägheck);
225/50R17 94 11A; 27I Frontantrieb;
235/50R17 96 11A; 24J; 248; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
76S
16 e1*2007/46*0539*.. 77 - 155 205/50R17 89 11A; 21P; 24J; 248; Nur Jetta
270 (Stufenheck);
215/45R17 91 11A; 21P; 245; 248; Frontantrieb;
270 10B; 11B; 11G; 11H;
215/50R17 91 11A; 21P; 24J; 248; 12A; 51A; 573; 71C;
271 71K; 721; 725; 73C;
225/45R17 91 11A; 21P; 24J; 248; 74C; 76S
270
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 4 von 15
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 103 215/45R17 87 11A; 21B; 22L; 22Q; GOLF (Variant); nur
24J; 24M; 51J bis
75 - 147 205/50R17 89 11A; 21B; 22H; 22L; e1*2001/116*0328*14;
24J; 24M Frontantrieb;
215/45R17 87W 11A; 21B; 22L; 22Q; 10B; 11B; 11G; 11H;
24J; 24M; 51J 12A; 51A; 71C; 71K;
225/45R17 91 11A; 21B; 22H; 22L; 721; 725; 73C; 74C
24J; 24M
1KM e1*2001/116*0328*.. 77 205/50R17 89 11A; 21B; 22H; 22L; GOLF 6 (Variant); ab
24J; 24M; 51J e1*2001/116*0328*15;
215/45R17 87W 11A; 21B; 22L; 22Q; Allradantrieb;
24J; 24M; 5ET; 51J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21B; 22L; 22Q; 12A; 51A; 573; 71C;
24J; 24M; 51J 71K; 721; 725; 73C;
225/45R17 91 11A; 21B; 22H; 22L; 74C
24J; 24M
1KM e1*2001/116*0328*.., 59 - 118 205/50R17 89 11A; 21B; 22H; 22L; GOLF 6 (Variant); ab
e1*2007/46*0492*.. 24J; 24M; 51J e1*2001/116*0328*15;
215/45R17 87W 11A; 21B; 22L; 22Q; Frontantrieb;
24J; 24M; 5ET; 51J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21B; 22L; 22Q; 12A; 51A; 71C; 71K;
24J; 24M; 51J 721; 725; 73C; 74C
225/45R17 91 11A; 21B; 22H; 22L;
24J; 24M
1KM e1*2001/116*0328*.. 75 - 147 205/50R17 89 11A; 21B; 22H; 22L; JETTA (Limousine);
24J; 24M Frontantrieb;
215/45R17 87W 11A; 21B; 22L; 22Q; 10B; 11B; 11G; 11H;
24J; 24M; 51J 12A; 51A; 71C; 71K;
225/45R17 90 11A; 21B; 22H; 22L; 721; 725; 73C; 74C
24J; 24M
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.., 77 - 100 205/50R17 89 11A; 22P Nicht Passat Alltrack
e1*2007/46*0547*.. 77 - 155 215/45R17 91 11A; 22P (Cross); ab
3C e1*2001/116*0307*.., 225/45R17 91 11A; 22P e1*2001/116*0307*24;
e1*2007/46*0502*.. 77 - 220 205/50R17 11A; 22P; 51G Kombi; Limousine;
205/50R17 93 11A; 22P Allradantrieb;
225/45R17 91Y 11A; 22P Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 4KS; 4LY
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 5 von 15
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.. 75 - 110 205/50R17 89 11A; 22P nur bis
75 - 147 205/50R17 93 11A; 22P e1*2001/116*0307*23;
215/45R17 91 11A; 22P Kombi; Limousine;
225/45R17 91 11A; 22P Allradantrieb;
75 - 220 205/50R17 11A; 22P; 51G Frontantrieb;
225/45R17 91 11A; 22P 10B; 11B; 11G; 11H;
M+S
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 4BB
3c e1*2007/46*0547*.. 103 - 155 205/50R17 12T; 51G Nur Passat Alltrack
3C e1*2001/116*0307*.., 205/55R17 91W 12A (Cross);
e1*2007/46*0502*.. 215/45R17 91W 12O 10B; 11B; 11G; 11H;
215/50R17 91W 12A 51A; 573; 71C; 71K;
225/45R17 91W 12O 721; 725; 73C; 74C;
225/50R17 12A; 51G 76S; 4KJ; 4LY
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 147 225/45R17 91W 12A Limousine;
100 - 220 205/50R17 12R; 51G Allradantrieb;
225/45R17 91Y 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74C;
4CA
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 195 205/50R17 12Q; 51G; 52J Coupe; Frontantrieb;
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74C; 76S; 76Z
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 225/55R17 97 51J Allradantrieb;
e1*2007/46*0487*.. 225/60R17 99 51J Frontantrieb;
235/55R17 99 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
4CA
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.., 75 - 125 205/50R17 91 11A; 24J; 52J nur CrossTouran;
e1*2007/46*0506*.. 225/45R17 91 11A; 24J; 52J 10B; 11B; 11G; 11H;
1T e1*2001/116*0211*.., 12A; 51A; 71C; 71K;
e1*2007/46*0357*.. 721; 725; 73C; 74C;
76U; 76Z
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 6 von 15
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.., 66 - 103 205/50R17 89 11A; 24J; 24M; 5FM nicht CrossTouran;
e1*2007/46*0506*.. 215/45R17 91 11A; 24J; 24M; 5GG 10B; 11B; 11G; 11H;
1T e1*2001/116*0211*.., 225/45R17 91 11A; 24J; 24M; 5GG 12A; 51A; 71C; 71K;
e1*2007/46*0357*.. 66 - 125 205/50R17 93 11A; 24J; 24M 721; 725; 73C; 74C
215/45R17 91W 11A; 24J; 24M; 5GG
225/45R17 11A; 24J; 24M; 51G
225/45R17 94 11A; 24J; 24M
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3B e1*95/54*0043*.., 81 - 92 225/45R17-90 11A; 22B; 22D; 24J Kombi; Limousine;
e1*98/14D0043*.., 110 - 142 225/45R17-90W 11A; 22B; 22D; 24J Allradantrieb;
e1*98/14*0043*.. 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C
3B e1*95/54*0043*.., 66 - 92 215/45R17 87 11A; 24J Kombi; Limousine;
e1*98/14D0043*.., 225/45R17-90 11A; 22B; 22D; 24J Frontantrieb;
e1*98/14*0043*.. 66 - 142 215/45R17 91 11A; 24J 10B; 11B; 11G; 11H;
110 - 142 225/45R17-90W 11A; 22B; 22D; 24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74C
Verkaufsbezeichnung: VW SHARAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7N e1*2007/46*0401*.., 85 - 125 225/45R17 94 Allradantrieb;
e1*2007/46*0434*.. 85 - 147 225/45R17 94W Frontantrieb;
225/50R17 51G; 67F 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 75I; 76S
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________

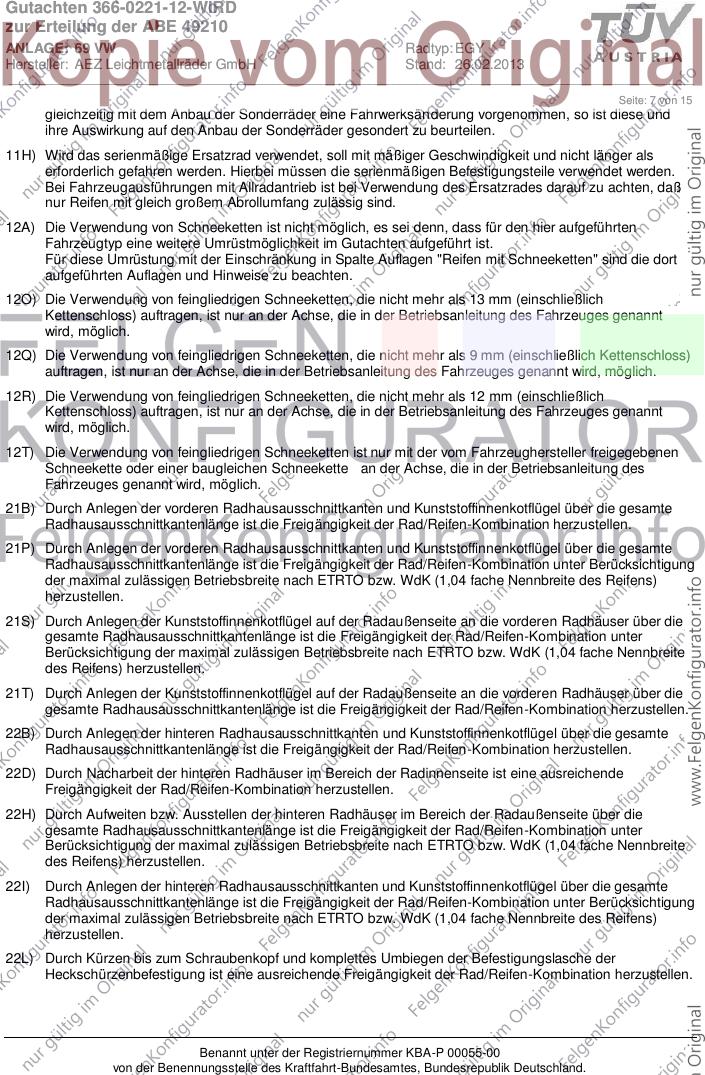

Seite: 7 von 15
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22D) Durch Nacharbeit der hinteren Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________

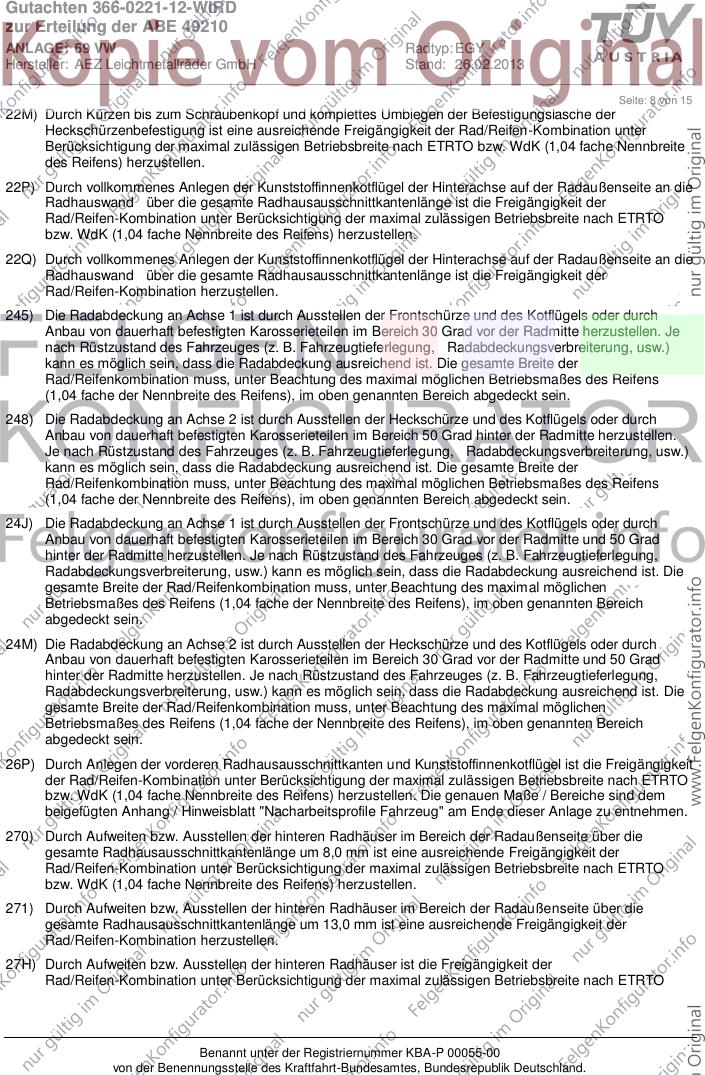

Seite: 8 von 15
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________

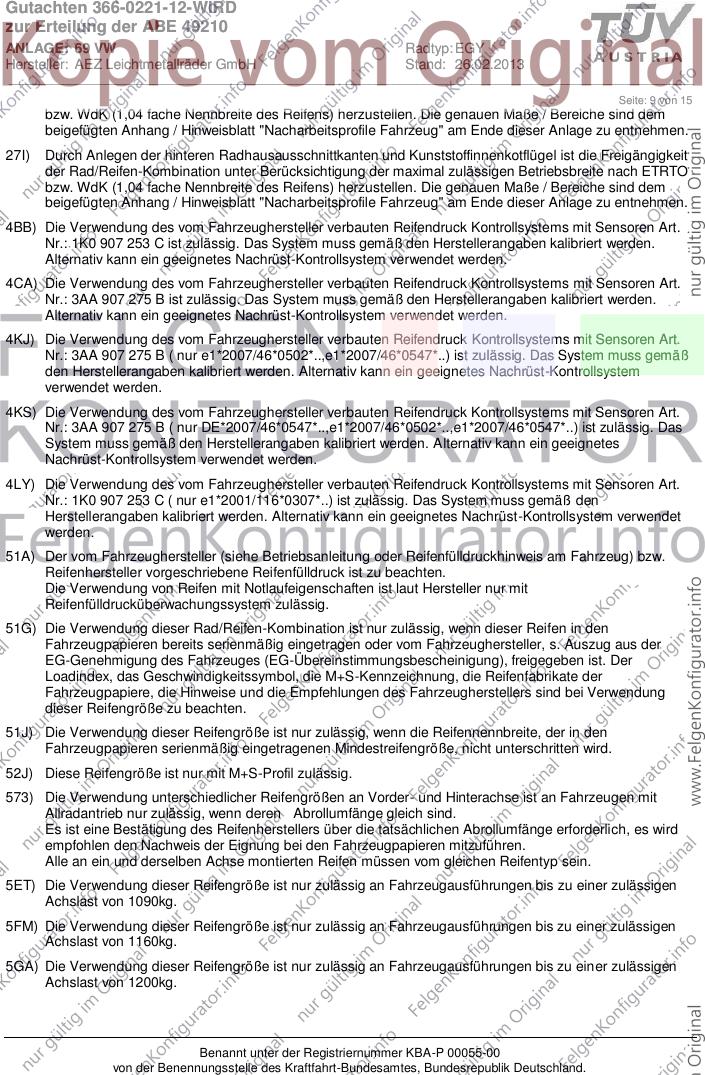

Seite: 9 von 15
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4BB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4CA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 3AA 907 275 B ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4KJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 3AA 907 275 B ( nur e1*2007/46*0502*..,e1*2007/46*0547*..) ist zulässig. Das System muss gemäß
den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem
verwendet werden.
4KS) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 3AA 907 275 B ( nur DE*2007/46*0547*..,e1*2007/46*0502*..,e1*2007/46*0547*..) ist zulässig. Das
System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
4LY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C ( nur e1*2001/116*0307*..) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 10 von 15

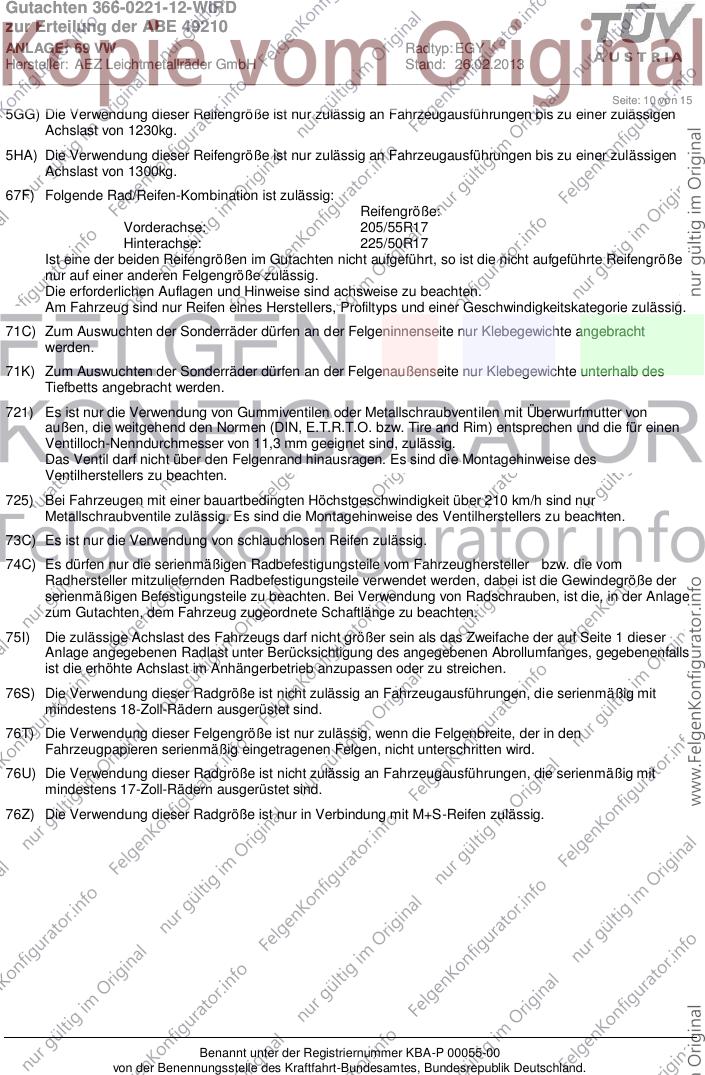

5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
67F) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R17
Hinterachse: 225/50R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 11 von 15
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 12 von 15

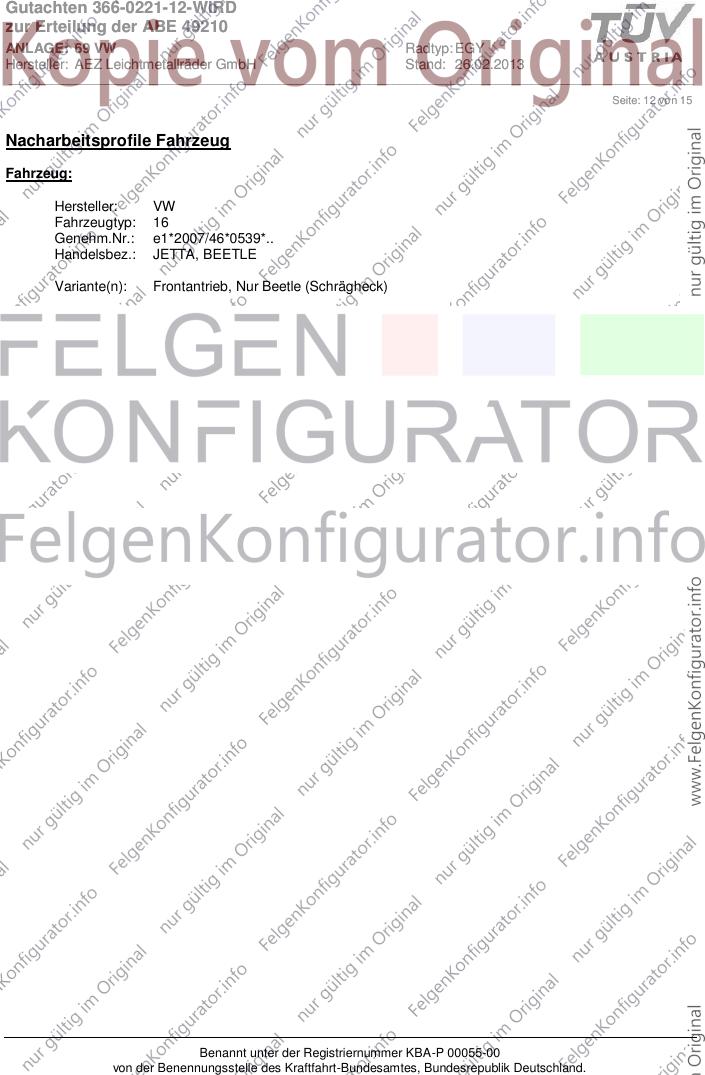

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 13 von 15

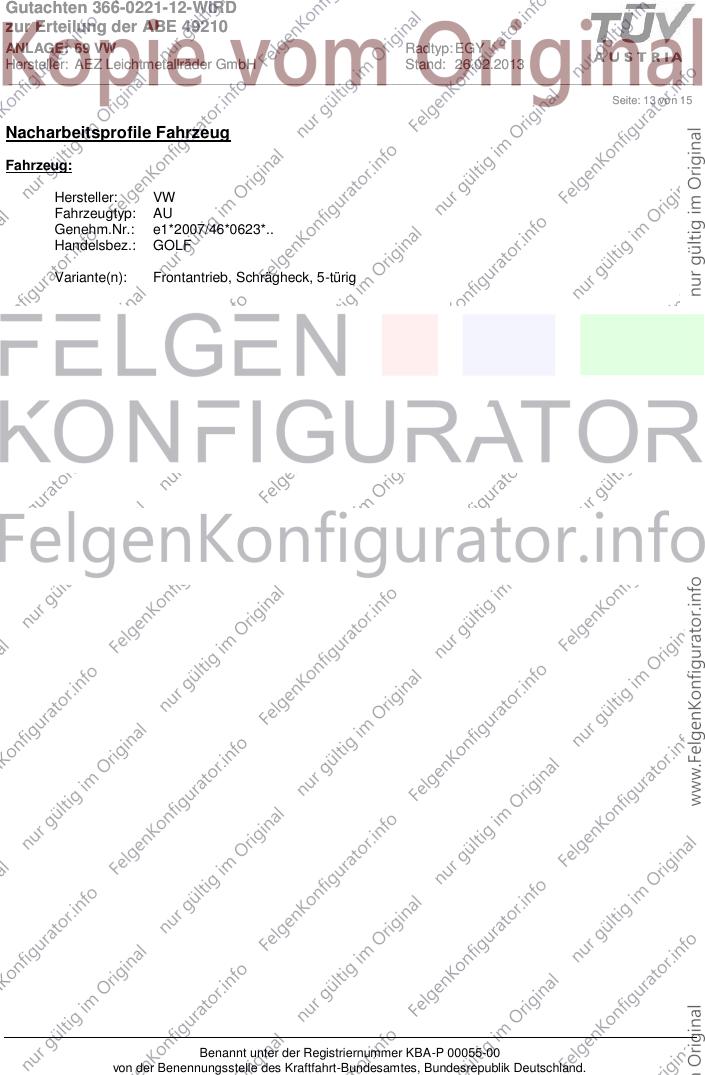

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF
Variante(n): Frontantrieb, Schrägheck, 5-türig
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 14 von 15

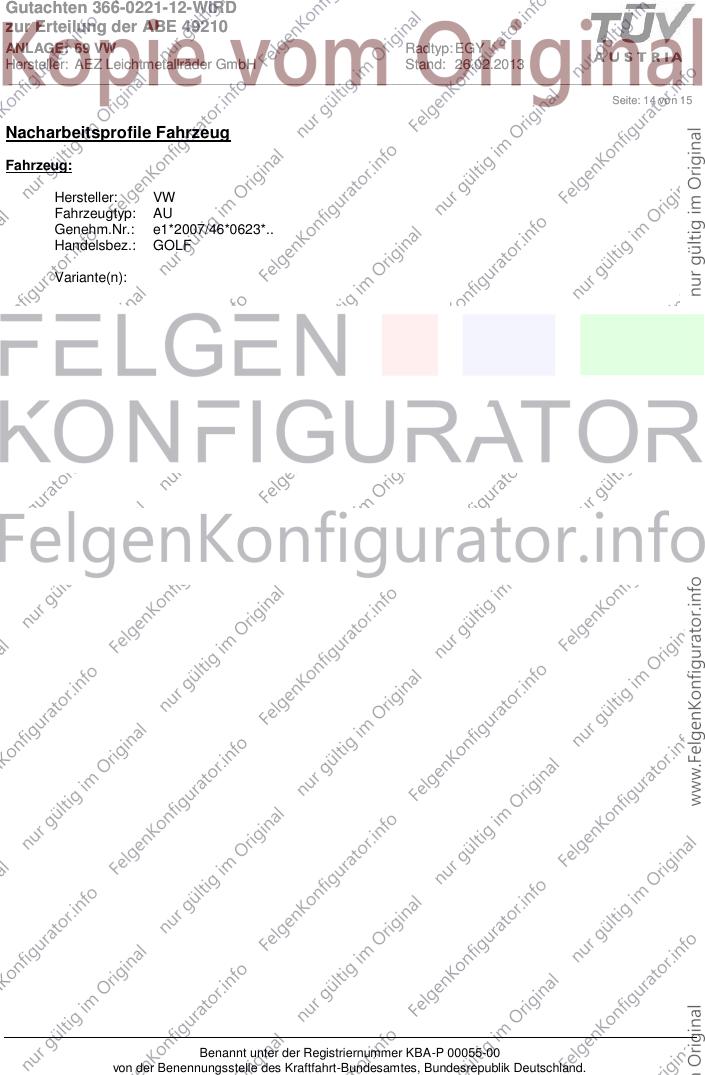

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF
Variante(n):
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD
zur Erteilung der ABE 49210
ANLAGE: 69 VW Radtyp: EGY
Hersteller: AEZ Leichtmetallräder GmbH Stand: 26.02.2013
__________________________________________________________________________________________________________________
Seite: 15 von 15
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1K
Genehm.Nr.: e1*2001/116*0242*..
Handelsbez.: GOLF
Variante(n): Cabrio, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
26B x = 300 y = 300 VA
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
26P x = 250 y = 250 VA
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 350 y = 300 26,5 HA
27H x = 350 y = 300 8 HA
26J x = 300 y = 300 25 VA
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 25 HA
27F x = 400 y = 310 25 HA
27H x = 400 y = 310 8 HA
27H x = 400 y = 310 8 HA
26J x = 300 y = 350 18,5 VA
26N x = 300 y = 350 8 VA
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
27F x = 260 y = 310 36 HA
27H x = 260 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
